Как проложить проводку в квартире

Варианты электромонтажа в квартире

Электрику в доме можно провести разными способами. Кабель можно спрятать в стене, под плинтусом, в фальш-панели, протянуть под потолком или полом. Электромонтер подбирает способ прокладки проводов в зависимости от типа помещения, состояния, вида работ.

По способу прокладки кабеля выделяют скрытый и открытый монтаж. Скрытый – это монтаж через стену, потолок, пол со штроблением. Открытый – это замена электропроводки в квартире без штробления.

Прокладка электропроводки в квартире по полу или потолку

Скрытый монтаж привлекает возможностью спрятать проводку. Пустить кабель можно по полу или потолку. Электропроводка под полом может быть выполнена, если проложить бетонную стяжку. При этом электропроводка укладывается в гофре, а затем заливается бетоном.

Если дома планируется ремонт или замена потолочного покрытия, можно провести монтаж электропроводки по потолку в квартире. Электрокабель проходит через потолок, а розетки с выключателями монтируются на стене. Электропроводка по потолку требует штробления стен. Скрытые провода будут выходить на стену и их нужно спрятать.

При штроблении нужно соблюдать правила:

  • Нельзя штробить несущие конструкции, перекрытия.
  • Горизонтальное штробление также исключено.
  • Штробы должны проходить вертикально.
  • Такие меры нужны, чтобы не нанести урон зданию.
  • Штробы могут существенно ослабить прочность дома.
  • Глубина не должна быть больше 10 мм.
  • Нельзя задевать при штроблении арматуру.
  • Штробы делают точно по размеру кабеля.
  • Провода фиксируют дюбелями.

Для штробления я использую профессиональное оборудование – штроборез с пылесборником. Штроборез оснащен двумя лазерными пилами, которые делают канавку. В эту канавку укладывается кабель.

Стоимость услуг

Наименование работыЦена (в рублях)
Электромонтаж в однокомнатной квартиреот 15 000 — 25 000
Электромонтаж в двухкомнатной квартиреот 20 000 — 30 000
Электромонтаж в трехкомнатной квартиреот 30 000 — 45 000
Электромонтаж в четырехкомнатной квартиреот 50 000 — 100 000
Электромонтаж кухни5 000
Электромонтаж комнаты5 000
Электромонтаж ванной комнаты3 000
Точную стоимость можно узнать после визуального осмотра места работы перед началом выполнения.

Электропроводка в квартире в кабельканалах

Если дома сделан ремонт, мастер проложит электропроводку в квартире без штробления. При этом проводка в квартире проходит в кабель каналах. В доме старой постройки можно использовать старые пути прокладки. Старый канал скрыт под слоем штукатурки. Достаточно очистить канавку от штукатурки и поместить туда провода.

Открытый способ прокладки часто используется в домах с уже готовым ремонтом. При таком электромонтаже не будет грязи или пыли, которая испортит внутреннюю отделку.

Кабель-каналы надежно прячут провода, защищая от повреждения или влаги. Для деревянных домов открытый монтаж проводки использую чаще, так как такой метод снижает вероятность возгорания. Каналы имеют защитную оплетку, которая препятствует воспламенению. В месте прокладки проводов дерево обрабатывают противопожарными средствами.

Открытый электромонтаж уместен для ванной комнаты. Это помещение повышенной влажности и проложить кабель через пол или потолок сложно. Провода прячут в герметичные коробы или гофру, таким образом, предотвращая риск короткого замыкания.

Электропроводка в квартире без распределительных коробок

Монтаж без распределительной коробки – сравнительно новая методика. Но многие жильцы положительно оценили нововведение. Основной довод за инновацию – отсутствие короба на стене, который портит дизайн помещения. Если закрыть распределительный щит обоями или декоративной штукатуркой, придется их сдирать при неполадках с электричеством. Это порча ремонта, ремонт электрики станет дороже на сумму восстановления покрытия стены.

Какой бы способ электромонтажа вы ни выбрали, нужно правильно отнестись к исполнителю. Не нужно доверять монтаж электропроводки по полу в квартире непрофессионалу. Электрик должен быть с опытом, стажем, образованием.

Как правильно прокладывать проводку в квартире

Правильная проводка в квартире – это не только монтаж проводов, розеток и выключателей, но и верный расчёт номинальных значений, соответствие требованиям нормативов, соблюдение критериев безопасности и рациональное расположение электрооборудования.

Пошаговая инструкция по монтажу электропроводки в квартире

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

  • Кому полезно это руководство?
  • Составление план-схемы
  • Подбор и закупка комплектующих
  • Выбираем тип устройства проводки
  • Подготовка к работе
  • Монтаж скрытой проводки
  • Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

  • Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
  • Упрощает монтаж всей системы электроснабжения помещений.
  • Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

  1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
  2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
  3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
  4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
  5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
  6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

  • Повышенной пластичностью (меньше вероятность излома при укладке).
  • Коррозионной стойкостью (медленнее окисляются).
  • Большим сроком службы относительно алюминиевых.
  • Выдерживают большую нагрузку при меньшем сечении.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

  1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
  2. Освещение (от 1,5 мм, автомат – 16 А).
  3. Мощные электроприборы (не менее 4 мм, 25 А).

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.

Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

  1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
  2. Набор отверток.
  3. Пассатижи, кусачки.
  4. Строительный уровень.
  5. Индикатор фазы.
  6. Сверла, насадки на перфоратор.
  7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

  • Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
  • В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

  1. Отключите главный рубильник в распределительном щитке.
  2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
  3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
  4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
  5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
  6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
  7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
  8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
  9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

  1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
  2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
  3. Укладываем провода в каналы и закрываем крышкой.
  4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Читать еще:  Расчет силы тока по мощности и напряжению

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

Как провести электропроводку в квартире и какие требования нужно соблюдать

Монтаж электропроводки в квартире не такой длительный и затратный, как монтаж проводки в доме. Это связано с тем, что здесь не нужно подводить линию внутрь жилья, т.к. это обеспечивает компания-застройщик.

Разводка кабеля по комнатам состоит из следующих этапов:

  • составление схемы;
  • расчет количества необходимых материалов и электрической фурнитуры;
  • разметка и штробление стен;
  • крепление кабеля;
  • установка розеток, выключателей и распределительных коробок;
  • сборка вводного щитка;
  • проверка линии тестером.

Следует отметить, что на сегодняшний день открытая электропроводка в квартире уже не используется, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

Далее мы предоставим подробную пошаговую инструкцию монтажа электрики с нуля, которая подойдет для новичков, желающих проверить свои силы в электрике.

  • Составление схемы
  • Выбор фурнитуры и автоматики
  • Прокладка проводки и требований к ней
  • Подключение розеток и выключателей
  • Подключение автоматов и УЗО

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

  1. В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
  2. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
  3. Поворот трассы должен осуществляться только под прямым углом.
  4. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
  5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
  6. Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
  7. В каждой комнате должна быть обязательно распределительная коробка.
  8. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
  9. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

Выбор фурнитуры и автоматики

При выборе выключателей и розеток обращайте внимание на способ их монтажа – внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то нужно покупать только изделия для внутреннего монтажа. Для соединения проводов нужно использовать винтовые или рычажные клеммники (типа Ваго), колпачки СИЗ или гильзы. Также можно выполнить соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому нужно купить изделия для соединения проводов с запасом.

Автоматические выключатели и УЗО выбирайте известных производителей, из бюджетного сегмента это IEK и КЭАЗ, а из среднего и верхнего — это Schneider Electric, ABB и Legrand.

Обязательно включите в Вашу схему квартирной электропроводки УЗО на 30 мА, которое защитит от поражения электрическим током. Рекомендуется отдельное УЗО на 10 мА устанавливать для ванной комнаты. Номинал УЗО выбирается выше, чем автомата. Допустим, если автомат на 16А, УЗО ставите на 25А. Если автоматический выключатель на 25А, устройство защитного отключения должно быть номиналом 32А и т.д.

Не знаете, какой кабель выбрать? Так вот кабель должен обязательно быть медным. Чтобы провести электропроводку в квартире своими руками, можете выбрать медный кабель ВВГнг или NYM. Это одни из наиболее подходящих марок проводов на отечественном рынке. На освещение выбирают сечение 1,5 мм.кв. и защищают автоматом на 10А, на розетки прокладывают кабель 2,5 мм.кв. и ставят автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защищать автоматом 25А.

Если хотите, чтобы электропроводка в квартире была безопасной, поставьте в щитке реле напряжения, которое защитит от перенапряжения в сети в результате перекоса фаз, который часто наблюдается в старом жилом фонде из-за обрыва нуля.

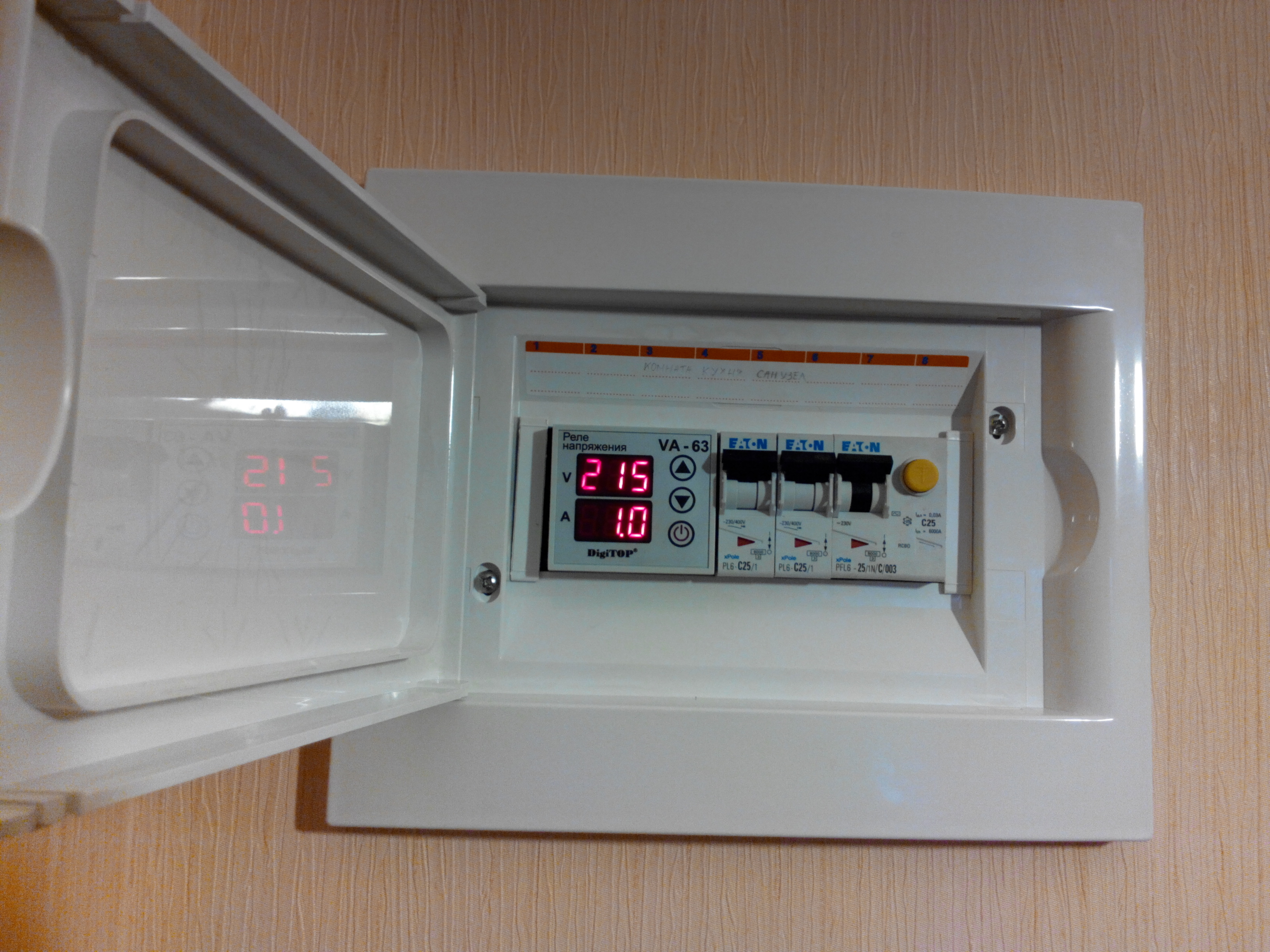

Схема сборки щита может быть такой (на ее основании просто выберите комплектующие):

Если в квартире предусмотрено заземление, схема будет следующей:

Какой способ прокладки домашней электропроводки выбрать

Достоинства и недостатки электрической проводки открытого и скрытого типа

Когда возникает необходимость полной замены электрической проводки квартиры, встает вопрос о том, какой способ прокладки провода выбрать. В зависимости от способа прокладки провода, проводку классифицируют как открытую и скрытую. Ниже рассмотрим более подробно оба способа прокладки проводки, а также отметим их основные достоинства и недостатки.

Скрытая электрическая проводка прокладывается непосредственно в стене под слоем штукатурки или под другими отделочными материалами, например под листами гипсокартона. Кроме того, скрытая проводка может быть проложена под половым покрытием или непосредственно в цементной стяжке пола. Иногда проводка прокладывается в специально предусмотренных каналах потолочных плит.

Открытая проводка чаще всего прокладывается открытым способом на стене или потолке в специальных пластиковых коробах.

Преимущество скрытой проводки очевидно – она наиболее приемлема для дизайна квартиры, так как не портит эстетичный вид помещений. В данном случае проводники находятся непосредственно в стене, то есть их не видно. Что касается проводки открытого типа, то она в данном случае проигрывает, так как она прокладывается по поверхности стены и потолка.

Открытая проводка в свою очередь имеет неоспоримое преимущество – легкость монтажа и ремонта. Для монтажа проводки открытым способом нет необходимости в штроблении стен, дальнейшей заделке штроб. Достаточно проложить специальные пластиковые короба, которые без труда крепятся к стене или потолку. В дальнейшем, при необходимости проведения ревизии, ремонта или замены электропроводки, достаточно открыть короб и произвести необходимые работы.

Для прокладки проводки скрытого типа понадобится больше времени и усилий. Вначале необходимо подготовить штробы, проложить в них провод, а затем произвести заделку штроб. Если возникнет необходимость ремонта проводки или ее замены, то необходимо будет вскрывать штробы. В данном случае скрытая проводка значительно уступает проводке открытого типа.

Недостатком скрытой проводки относительно неудобства ее ремонта можно пренебречь, так как правильно рассчитанная и монтированная в соответствии с требованиями проводка прослужит не один десяток лет.

10 статей про различные способы прокладки домашней электропроводки:

Как самостоятельно развести электропроводку в квартире по потолку

Крепление проводки к потолку – это не редкость, последнее время все чаще люди, делая ремонт в своей квартире или доме, отдают предпочтение именно такому способу. Обусловлено это большим количеством достоинств, главное из которых — удобство. Однако прежде чем принимать решение проводить проводку по потолку, нужно ознакомиться с недостатками метода.

  1. Сравнение затрат
  2. Способы прокладки проводки по потолку для разных видов поверхностей
  3. Подготовительные работы
  4. Штробление и прокладывание проводов
  5. Расключение – завершающий этап
  6. Распространенные ошибки при монтаже электропроводки по потолку

Сравнение затрат

Для более наглядного сравнения затрат рекомендуется рассматривать все на конкретном примере.

Во время замены электрических коммуникаций в четырехкомнатной квартире с установкой традиционного распределительного щитка, не оснащенного несколькими автоматами, и при прокладке токопроводящих жил в стенах и по полу, потребовалось 2045 метров проводов. В это число входит подключение осветительных приборов, розеточных групп, слаботочки. Стандартный минимальный набор, требуемый для проведения новой проводки.

Если проведена электрика по потолку, при аналогичном количестве розеток, осветительных приборов потребуется почти на 500 метров провода больше.

Расходные материалыПроводка по полу, метрыПроводка по потолку, метры
NYM 3*61518
NYM 3*47070
NYM 3*2,5610810
NYM 3*1,5600780
NYM 5*1,5100140
ПВ3 1*45555
ПВ3 1*64545
TV кабель100100
UTP кабель450470

При этом отличие ограничивается не только количеством материала, но и необходимостью штробления стен для большего метража. А это влечет за собой дополнительное время, силы и финансовые затраты.

Как показывает практика, стоимость проводки, проведенной по потолку, на несколько десятков тысяч рублей выходит дороже.

Способы прокладки проводки по потолку для разных видов поверхностей

Деревянное потолочное основание

Проводка под натяжной потолок по деревянной поверхности осуществляется с использованием стальных труб. Внутренний диаметр напрямую зависит от размера проводов. Если сечение позволяет, допускается прокладывать в нем несколько кабелей.

  1. Провести разметку, где в скором времени будут прокладываться кабели.
  2. Разметить и установить проходные и распределительные коробки.
  3. Нарезать трубы необходимой длины, надежно зафиксировать их на поверхности потолка и с помощью сварки соединить все элементы.
  4. Все подъемы, спуски и повороты важно производить строго под прямым углом или ответвлением от монтажного короба.
  5. Применяя протяжку, кабель надежно зафиксировать в интервале от одного короба до другого.
  6. Организовать систему заземления.

Металлическая поверхность

Металл – хороший проводник электричества, поэтому очень важно во время монтажных работ соблюдать все требования нормативных документов и правил. Если позволяет категория квартиры и условия, размещать проводку нужно в трубах, изготовленных из электротехнического пластика.

Алгоритм установки полностью идентичен технологии прокладки проводки по деревянному потолку.

Железобетонное перекрытие

Если речь идет о железобетонном потолке, проводка должна осуществляться по специальным каналам. Единственное неудобство реализации — внутри и по краям плит имеются остатки грудок бетона, что значительно затрудняет протяжку кабеля.

Существуют следующие способы, предназначенные для открытой прокладки кабеля по железобетонным плитам:

  • специальными крепежными скобами;
  • в электротехнических трубах из пластика, которые крепятся на клипсы;
  • в пластиковых гофрированных трубах, которые надежно крепятся специальными клипсами;
  • в стальных защитных гофрах, которые закреплены хомутами или скобами.

Прежде чем приступать к монтажным работам, важно удостовериться в том, что реализовать данный метод реально.

Фальш-потолки

Фальш-потолки относятся к подвесному виду. Такие конструкции чрезвычайно популярны, так как создают привлекательный интерьер и позволяют внутри скрыть разные коммуникации. Однако есть один весомый недостаток – ограниченный доступ к проводам и кабелям, монтируемым к распределительным коробкам.

Гипсокартонная панель, реечные, кассетные и натяжные потолки, а также электропроводящая панель могут быть установлены в любом помещении. С учетом среды проводка под потолком проводится следующим образом:

  • Крепятся кабели к базовому потолку.
  • Если базовый потолок изготовлен из дерева, провода помещаются в стальные трубы.
  • Для железобетонных и металлических поверхностей используют гофрированные изделия или электрические трубы, изготовленные из пластика.
Читать еще:  Пусковой ток

Если нет опыта в проведении подобных работ, лучше нанять бригаду профессиональных строителей и разнорабочих, которые быстро, качественно и главное безопасно выполнят монтаж.

Подготовительные работы

Необходимо выполнять все подготовительные мероприятия, которые в дальнейшем упростят выполнение основных работ и сократят затраченное время. Для этого потребуется:

  • Удалить с поверхности стен отделочные материалы, например, обои, декоративную штукатурку и т.д.
  • Обесточить старую проводку. Для этого потребуется откинуть токопроводящие жилы от автомата питания в подъезде и подсоединить к нему временную переноску, предназначенную для электроинструментов.
  • Если электрический счетчик установлен в квартире и для проведения работ требуется снять защищающую пломбу, дополнительно потребуется посетить энергоснабжающую компанию и написать соответствующее заявление.
  • Демонтировать все старые розетки, выключатели, электрические щитки и распределительные коробки.

При выполнении работ по демонтажу старой проводки важно позаботиться о личной технике безопасности.

Правила выбора материала и сечения проводов

Перед монтажными работами важно ознакомиться с разновидностью проводов и их сечением. В строительных магазинах ассортимент невероятно велик.

Существует два основных вида – ПВС и ВВН. Аббревиатура последнего означает винил-винил голый: каждая токопроводящая жила находится в виниловой изоляции, и все объединяет еще один изоляционный слой. Как правило, в строительных магазинах можно встретить кабели такого типа только одножильные, это означает, что жила литая.

ПВС: провод соединительный с виниловой изоляцией. Наиболее распространенный провод, изготовленный из меди. Его используют не только для проводки, но и для изготовления электрических приборов. Жила состоит из большого количества маленьких проволочек. Такая конструктивная особенность благоприятно сказывается на электропроводимости и сроке службы.

Чтобы выбрать провод с правильным сечением, необходимо ознакомиться с таблицами из пособия ПУЭ (Правила Установки электроприборов).

Изготовление схемы

Это важный и неотъемлемый этап, который позволит узнать, какие провода куда направлены и чем запитаны. Как правило, достаточно составить банальную электрическую схему, которая нарисована не в соответствии со стандартами чертежей, главное в ней разбираться.

Делается это следующим образом: схематически на листе чистой бумаги изображаются монтажные коробки, в которых будут сосредоточены скрутки. Также указывается сборный щиток автоматов, выключатели и лампочки. Скрутки в таких коробках изображаются прямоугольниками, а точки – это провода, которые в ней скручены.

Штробление и прокладывание проводов

После выполнения всех подготовительных мероприятий можно приступать к работам. С помощью карандаша или фломастера проводятся линии, по которым и будет резаться штроба.

С помощью коронки перфоратора бурятся отверстия под выключатели и розетки. Важно во время работы использовать еврокоронку, поскольку размеры монтажных коробок имеют европейские стандарты. По современным стандартам розетки монтируются с интервалом в 0,4 метра от пола, а выключатели – 0,9 метра.

Далее приступают к вырезке штробы. Работы проводятся с помощью штрабореза. Инструмент дорогостоящий, поэтому в качестве аналога можно использовать обыкновенную болгарку самого маленького номера. Использовать нужно диск по камню. Параллельно намеченным линиям делается два реза, расстояние между ними (15-20 мм) выдалбливается перфоратором.

Теперь можно приступать к прокладыванию проводов. Они надежно фиксируются в стене с помощью алебастра со шпаклевкой. При приготовлении строительного материала соблюдаются пропорции 1:1.

Если в будущем планируется установка подвесного потолка, провода продевают в специальный защитный бронешланг и крепятся к потолку с помощью ударных дюбелей.

Расключение – завершающий этап

Важно не забыть о расключении. Используя ранее подготовленную схему, провода изолируются и скручиваются в распределительных монтажных коробках. Далее к сети подключаются автоматы, УЗО, выключатели и розетки. Если установлен подвесной потолок, предварительно требуется вставить в подготовленные отверстия софиты и светильники.

При выполнении всех мероприятий проверяется работоспособность сети, КЗ должно отсутствовать.

Распространенные ошибки при монтаже электропроводки по потолку

Самая серьезная, но при этом распространенная ошибка, которую допускают владельцы жилплощади – доверие непрофессионалам, которые неспособны качественно выполнить работу, или желание сделать все самостоятельно, не имея опыта.

Часто проводку под потолком прокладывают без защитной гофры и распределительных коробок, что может стать причиной возгорания. Согласно требованиям, все провода, проведенные по потолку, должны заключаться в гофру из специального невозгораемого пластика или металлорукав.

Еще одна ошибка – подсоединение всех электрических и осветительных приборов к одному устройству защитного отключения. Если нагрузка превысит допустимые параметры или возникнет нештатная ситуация, одновременно будут обесточены все приборы.

Избежать ошибок и нарушений довольно просто. Главное осознать, что все электротехнические составляющее на потолке должны соответствовать требованиям к прокладке наружной проводки. Все токопроводящие жилы заключаются в специальные защитные колбы. Крепление непосредственно к поверхности потолка должно осуществляться с помощью специальных монтажных клипс.

Как сделать электропроводку в квартире своими руками, не обучаясь на курсах рабочих специальностей

Читайте в этой статье, как можно без специального образования проложить проводку в своей квартире.

При проведении ремонта часто сталкиваешься с вопросом как провести проводку в доме своими руками? Если брать проведение электрической проводки, то для того чтобы браться за эту работу нужно иметь основные знания о его устройстве. Нужно учитывать, что от качества проведения проводки в вашем доме будет зависеть безопасность и вашей семьи. Порой некачественно установленная проводка служит причиной возгорания, и это следует помнить при покупке материалов для проводки. Но не нужно пугаться, провести проводку в доме самостоятельно можно, только нужно хорошо подготовиться к работе и изучить все меры предосторожности.

Правила проведения проводки

Перед тем как приступать к началу работ, нужно ознакомиться с основными правилами устройства электрической проводки. При проведении проводки в доме самостоятельно нужно соблюдать следующие условия:

  • у вас должен быть доступ к оборудованию, которое ведёт учёт потребления электричества, к распределительным коробкам, и к точкам использования электричества;
  • в основном установку проводят на высоте от шестидесяти сантиметров до полутора метров от пола;
  • важно чтобы кабель проводили сверху;
  • розетки нужно ставить одну штуку на шесть квадратных метров, эти требования не относятся к кухне;
  • при прокладывании кабеля нужно строго придерживаться вертикальных и горизонтальных линий не переходить на диагональные или овальные линии;
  • прокладывая горизонтальные линии нужно отмерять от карниза или потока от пяти до десяти сантиметров, а от пола расстояние равное пятнадцати сантиметрам;
  • важно, чтобы провода не соприкасались с металлическими изделиями это можно отнести к правилу безопасности при установке и дальнейшей эксплуатации электропроводки;
  • при разделении разводки нужно ставить специальные коробки в местах соединения проводов. При соединении нужно учитывать, из какого металла сделаны провода, нельзя соединять медные провода и алюминиевые. Места соединения нужно хорошо изолировать не оставляя открытых мест.

Перед проведением процесса установки нужно сделать соответствующую схему или план дальнейшей работы. В нём указаны места установки отдельных приборов, расположение розеток, выключателей, лампочки и проводка, обозначают по какой стене пойдёт кабель. Иногда, чтобы упростить составление такого плана, его делят на отдельные группы.

Группы выбирают произвольно, их основная цель — это распределение нагрузки на электрическую сеть, и немного сэкономить материал при установке электропроводки. Нужно учитывать, что схемы на дачу, жилой дом или квартиру могут отличаться. Это обусловлено тем, что для многоэтажного дома проводка устанавливается с этажного щита. Для частного дома, нужно подключиться к магистральной сети электропередач. Для определения, какой будет электропроводка в доме, своими руками нужно провести расчёт нагрузки на сеть. Рассмотрим, как проводится этот процесс:

  • сила тока определяется общей суммой рабочей мощности всех приборов и определяется в единице Ватах (Вт);
  • напряжение электрической сети определяют в Вольтах (В);

Все эти показатели суммируются, и определяется сумма стандартного потребления электричества вашего дома.

Сечение кабеля

Определение сечения кабеля является не менее важным при установке электрической проводки. От вашего выбора будет зависеть, сможет ли данный кабель справляться с нужным напряжением и тем самым обеспечить безопасность вашего дома. Нужно помнить что, если кабель не справится с нагрузкой, то он будет нагреваться и может послужить причиной возгорания вследствие замыкания. Определить нужное сечение кабеля можно по таблице:

При выборе кабеля нужно делать упор на силу тока, на которую вы рассчитываете. Если в сети она будет равна 16,5 ампер, и нужно применять медные провода, то для них нужен кабель минимум на два квадратных миллиметра. Если сила тока больше, то и кабель должен иметь соответствующие параметры.

Установка электрической проводки

Если правильно провести все необходимые расчет по процессу установки не займет много сил. Главное, помнить о правилах безопасности и выполнять работу в соответствии со всеми рекомендациями. Начинается процесс монтажа с проведения разметки. С помощью маркера отмечается линия прокладки кабеля. После отмечается расположение лампочек, розеток и выключателей. Каждая точка отмечается заранее, чтобы при установке электропроводки можно было правильно рассчитывать, как проложить кабель к той или иной точке. Если вы хотите быть точно уверенными в том, что все делаете грамотно, можно получить «корочки» об образовании или пройти специлизированные курсы, например, курсы обучения рабочим специальностям https://tech-school.ru/working-specialty или любые другие по собственному желанию. Но для домашних работ это совсем необязательно.

После проведения разметки, переходим к подготовке стен для установки кабеля. Данная работа зависит от вида проводки. Если нужно установить скрытую проводку, то в местах, где будет проходить кабель, делается специальное углубление, его делают перфоратором или штроборезом. При монтаже открытым способом подобных усилий не требуется. Углубление должно быть не менее 20 миллиметров в глубину, а в ширину кабель должен свободно помещаться в него. Прокладка проводки в квартире своими руками требует проведения таких углублений не только на стенах, но и на потолке. После установки кабеля его скрывают в процессе проведения ремонта.

Если позволяет устройство потолка, то кабель скрывают в пустотах перекрытий и просто делают отверстия для вывода кабеля в нужной точке. После подготовки места для кабеля, проводят углубление в углу комнаты для вывода кабеля в другое помещение. Потом начинают прокладывать кабель. При установке важно отключить подачу электричества через щит отключения. От щита внутрь заводится кабель, который ещё не подключен, проводить подключения к нему имеет право только специалист со специальным разрешением. После того как специалист проведет процедуру подключения, можно продолжить проведение кабеля.

Разводка проводки

Для скрытого варианта установки электропроводки, отличительно чертой является установка кабеля на специальные гофры. Такой вариант предусматривает замену кабеля при необходимости, не нанося вреда штукатурке или ремонту в целом. Для розеток, выключателей и распределительных коробок проделывают специальные углубления, в которых скрывают проведённый кабель и его соединения. После проведения и подсоединения всех деталей, штробы заделывают штукатуркой или шпатлёвкой. При выборе материала для заделки нет каких-либо ограничений, это может быть гипс, цемент или другие отделочные материалы на усмотрение владельца дома.

При монтаже проводки в частном доме следует быть особенно внимательным, соблюдая все нормы безопасности, особенно если дом деревянный. В таком доме проводку нужно ставить в соответствии со следующими требованиями:

Устанавливать для электропроводки специальные провода повышенной безопасности, имеющие свойства самозатухания. Или кабель с отличной изоляцией.

Все распределительные коробки должны быть сделаны из металла.

Все точки соединения должны иметь хорошую герметизацию.

Проводка открытого типа не должна соприкасаться с поверхностью стен или потолка, для этого применяются специальные изоляторы из фарфора.

Скрытый вариант проводки должен проводиться по медным трубам со специальным заземлением.

Для повышенной безопасности в деревянных домах используют дифференциальное реле. Оно помогает определить утечку электричества в сети или возникновения короткого замыкания и автоматически отключить подачу электричества.

Вывод

В данной статье мы рассмотрели, как сделать электропроводку в квартире своими руками и изучили все нормы, которые нужно выдержать для достижения лучшего результата. Главное, помните, что перестраховываться никогда не бывает лишним, особенно если это касается электрической проводки вашего дома. Нужно помнить, что хорошо подобранный материал проводки и его монтаж с соблюдением всех технических требований и норм безопасности, залог того, что вы и ваши близкие не будут иметь проблем с электричеством. От качества материала ещё зависит и срок эксплуатации электропроводки в целом. Кроме того, если вы сами будете проводить монтаж от начала и до конца, то вы не будете сомневаться в качестве работы наёмного рабочего, которые сегодня установить проводку и потом исчезнет.

Читать еще:  Как работать индикаторной отверткой

Наружная проводка в квартире

Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).

Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки

Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах .

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь , а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

Если проводка всё-таки пересекает неэлектрический трубопровод, постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм 2 . Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм 2 . Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что сломается при укладке.

Медь устойчивее к коррозии, медные провода медленнее окисляется.

Медные провода прослужат дольше, чем алюминиевые.

Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах. Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.

Как сделать электропроводку

1 Ремонт электропроводки для обеспечения комфорта и безопасности в доме

Если вы собираетесь сделать в вашем доме ремонт для повышения комфорта и обеспечения безопасности, не забудьте о ремонте электропроводки. Хорошо продуманная и выполненная с соблюдением норм электропроводка обеспечивает безопасность жилья. Максимальная защита вашего жилья, то есть защита людей и электросети, может сочетаться с экономией электроэнергии, в частности, благодаря установке переключателя День / Ночь, рекомендуемого в случае использования электрического накопительного водонагревателя. Безопасность – поистине важное слово, когда речь идет об электричестве. Вот несколько советов, которые помогут вам находиться «под напряжением» в полной безопасности.

Защитите людей и электрические приборы, узнайте все о соответствующих защитных устройствах.

Устройство защитного отключения 30 мА
располагается в сети перед автоматами, защищающими каждую линию групповых сетей. Устройство обеспечивает защиту человека в случае утечки тока или контакта с фазовым проводом. Установка устройств защитного отключения 30 мА обязательна. Количество устройств определяется жилой площадью.

Виды устройств защитного отключения и их количество

от 35 до 100 м 2

* Для максимальной мощности 18 кВА
** Величина номинального тока (40 А или 63 А) определяется в зависимости от Вашей сети и от условий контракта на
предоставление услуг по электроснабжению. В случае использования электрического отопления мощностью более 8000 Вт необходимо установить устройство защитного отключения, рассчитанного на 63 А.
*** Для защиты кухонной электробытовой техники.

Правила монтажа электропроводки предполагают установку автомата для защиты от короткого замыкания и перегрузок (превышение максимальной мощности). Это устройство защищает не людей, а электросеть.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
