Электронный счетчик электроэнергии

Подключение и замена электросчётчиков в АО «Мосэнергосбыт»

Компания АО «Мосэнергосыбыт» выполняет замену электросчётчика, не вышедшего за МПИ, на многотарифный электросчётчик с последующей настройкой.

Многотарифные приборы позволяют уменьшить траты на электроэнергию, поскольку производят подсчёт с учётом разницы дневных и ночных тарифов.

Стоимость электроэнергии в Москве ночью меньше почти в четыре раза. Из-за этой разницы замена эл. счётчика на многотарифный позволит снизить плановый расход на электричество до 30%. С другой стороны, при отсутствии прибора учёта ежемесячный взнос вычисляется по нормативам – а они, как правило, ощутимо выше, чем фактический показатель потребляемой электроэнергии.

Замена электросчётчика в Москве и Московской области

АО «Мосэнергосбыт» заменяет счётчики в любых типах жилых домов столицы и Подмосковья – как в многоквартирных, так и в частных домах. Замена выполняется при условии заключённого договора энергоснабжения с той организацией, которая обеспечивает электричеством жилой объект.

Плюсы замены электросчётчика в частном доме, также достаточно очевидны. Как правило, эти объекты оснащены таким оборудованием, как система «тёплый пол» или отопительные приборы, требующие довольно большое количество электроэнергии. В ряде домов весьма распространено и ночное электрическое освещение. Использование дифференцированного учёта энергии на этих объектах позволит сохранить значительный объём средств.

По статистике, примерно треть потребляемого электричества расходуется именно в ночной период. Это одна из причин для замены электросчётчика в муниципальной квартире. Особенно актуально это для владельцев большого количества постоянно работающих электроприборов – например, холодильников.

Замена электросчётчика в квартире делит показания прибора по двум ключевым периодам: ночному и дневному. Возможен и переход на трёхпериодную систему – в этом случае учитывается и так называемая «полупиковая зона», включающая рабочие часы (с 10 до 17) и поздний вечер (с 21 до 23). Стоимость энергии в это время в среднем ниже на 20%.

Замена неисправного электросчётчика

Срок службы приборов учёта определяется их межповерочным интервалом (МПИ) – сроком, в течение которого производитель устройства гарантирует его бесперебойную работу. После его окончания возможны некорректные показания по энергопотреблению.

Наилучшим выходом из сложившейся ситуации станет замена неисправного счётчика на новый многотарифный прибор. Дело в том, что счётчики старого образца обладают малым МПИ. К тому же поверка может показать некорректную работу устройства, исходя из чего, его лучше поменять на новоё.

Замена электрического счётчика на многотарифное устройство в течение 3 месяцев до окончания МПИ осуществляется по специальной цене – 4250 рублей. Уточните сроки эксплуатации вашего счётчика через Личный кабинет на сайте АО «Мосэнергосбыт» или посмотрите их на пломбе на самом приборе.

Этапы подключения счётчика электроэнергии

Замена счётчика электроэнергии производится в течение 10 дней после получения заявки и внесения необходимой суммы оплаты. Чтобы сделать заказ, воспользуйтесь онлайн-заявкой или позвоните в АО «Мосэнергосбыт» по телефону +7 (499) 550-33-77.
Процесс установки электросчётчика включает несколько видов работ:

Мастера АО «Мосэнергосбыт» осуществляют замену электросчётчиков за 20-40 минут. После окончания работ вы получаете договор, акт об оказании услуг и технический паспорт установленного оборудования.

Почему выгодно обращаться в компанию «Мосэнергосбыт»?

Заказывая подключение многотарифного электрического счётчика в АО «Мосэнергосбыт», вы приобретаете современный прибор учёта, полностью готовый к эксплуатации и отвечающий всем технологическим стандартам. Квалифицированные специалисты произведут все требуемые работы «под ключ» и обеспечат документационное сопровождение всех этапов установки. Инженеры компании имеют необходимые сертификаты и допуски по электробезопасности. Процедура замены счётчика производится всего за один выезд.

Срок гарантии на все работы составляет 1 год, но вы можете продлить гарантию до десяти лет, заказав дополнительное гарантийное обслуживание. Для владельцев социальных карт москвича или жителя Московской области действуют постоянные скидки.

Вы можете оформить заявку на работы в режиме онлайн или в ближайшем к вам офисе АО «Мосэнергосбыт».

Жильцов переводят на «умные» счетчики

С 1 июля началась бесплатная установка интеллектуальных приборов учета электроэнергии. За отказ от такого «подарка» повысят плату за услуги ЖКХ

1 июля начали действовать правила перехода на интеллектуальные системы учета электрической энергии 1 . Старые приборы учета электроэнергии будут заменяться на новые, интеллектуальные, после выхода из строя отслуживших счетчиков или по истечении межповерочного интервала (временного отрезка, в течение которого изготовитель счетчика гарантирует его точную работу).

Чем новые счетчики отличаются от старых?

• Главное отличие новых счетчиков состоит в том, что после их установки не потребуется снимать и передавать показания. Интеллектуальный счетчик хранит и сам передает данные в энергетическую компанию, после чего потребителю выставляют счет на оплату. Способ передачи информации определяет поставщик – с помощью сотовой связи или через интернет-соединение.
• Потребители смогут отслеживать показания онлайн и проверять их на приборе учета.
• «Умные» счетчики фиксируют уровень напряжения и частоту, позволяя следить за качеством электроэнергии.
• Появится возможность смены тарифа на электроэнергию онлайн (сейчас существуют три группы тарифов в зависимости от времени потребления в течение суток).
• Если потребитель задерживает оплату счетов, интеллектуальная система учета предоставляет возможность поставщику электроэнергии дистанционно ограничить или приостановить ее подачу.
• Интеллектуальные системы учета должны соответствовать установленным требованиям по защите информации и реагировать на факты несанкционированного доступа к системе. Предполагается, что это поможет предотвратить случаи хищения электроэнергии.
• Большинство ошибок в начислениях платы за электричество связаны с неправильной передачей показаний абонентами. Поскольку с введением «умных» счетчиков достоверные данные о потребленной электроэнергии будут вовремя передаваться в дистанционном режиме, должно уменьшиться количество споров между поставщиками электроэнергии и потребителями.
• Установка «умных» счетчиков должна способствовать сокращению длительности перерывов электроснабжения – согласно требованиям к интеллектуальной системе она передает информацию об отключении электроэнергии и восстанавливает питание.

В какие сроки всех должны перевести на интеллектуальные системы учета электроэнергии?

Замена приборов учета будет проходить поэтапно. С 1 июля 2020 г. сетевые организации могут устанавливать на свое усмотрение как привычные приборы учета, так и интеллектуальные. Многоквартирные дома, вводимые в эксплуатацию после 1 января 2021 г., должны быть оснащены интеллектуальными приборами учета. С 1 января 2022 г. устанавливать будут только «умные» счетчики.

Полный переход на новые счетчики должен быть завершен к 1 января 2023 г. С этой даты начнут штрафовать компании, которые не обеспечили потребителям возможность использовать интеллектуальные приборы учета.

Можно ли отказаться от установки новых счетчиков?

Права у потребителя отказаться от установки «умного» счетчика не будет. В случае двукратного недопуска представителей гарантирующего поставщика или сетевой организации для установки прибора учета плата за электроснабжение рассчитывается исходя из нормативов потребления коммунальных услуг с применением к стоимости повышающего коэффициента, равного 1,5. То есть платить за услуги ЖКХ придется больше.

Кто заплатит за новые счетчики?

Закон предусматривает перенос обязанности платить за установку, эксплуатацию, поверку и замену приборов учета электроэнергии с потребителей на поставщиков ресурсов: с жильцов многоквартирных домов – на гарантирующих поставщиков, с остальных потребителей – на сетевые организации. Потребитель должен лишь обеспечивать целостность прибора учета в случае, если счетчик находится внутри принадлежащего ему помещения или в границах его земельного участка.

Обязанность по приобретению и монтажу устройства возложена на сетевую организацию. В дальнейшем, согласно закону, такие расходы подлежат включению в состав тарифа на услуги по передаче электрической энергии.

Как понять, что новый счетчик предлагает установить мошенник?

Во время перехода на интеллектуальные системы учета электроэнергии возможно распространение случаев мошенничества. Злоумышленники могут предлагать жильцам установить новые счетчики «по льготной цене». Поэтому важно помнить: представитель электросетевой или энергосбытовой организации обязан показать удостоверение с печатью организации. За установку новых счетчиков денежные средства напрямую с потребителей не взимаются – расходы ресурсоснабжающих организаций будут включены в тарифы на электроэнергию. О тарифах и правилах перехода на новые счетчики можно узнать в управляющей компании или у поставщика услуг.

1 Федеральный закон от 27 декабря 2018 г. № 522-ФЗ «О внесении изменений в отдельные законодательные акты Российской Федерации в связи с развитием систем учета электрической энергии (мощности) в Российской Федерации».

Счетчики электроэнергии

В группу выпускаемых компанией EKF устройств, использующихся для учета потребления электроэнергии, входят однофазные, трехфазные, а также одно- и многотарифные приборыSКАТ EKF PROxima. В линейку счетчиков, предназначенных для эксплуатации в однофазной сети, входят как электромеханические, так и электронные аппараты. Однофазный электрический счетчик SКАТ отличается компактностью, легкостью установки (одностороннее подключение) и наличием встроенной пломбы, защищающей от несанкционированного доступа. Трехфазные электромеханические и электронные счетчики SКАТ обеспечивают учет потребления электроэнергии в трехфазных цепях. В зависимости от модели, устанавливаются на DIN-рейку или монтажную плату. Счетчик электроэнергии трехфазный отличается небольшими габаритами, легкостью монтажа и простотой опломбировки, имеет встроенную пломбу.

• эл.счет. 1Ф din
• эл.счет. 1Ф купить
• эл.счет цена

Расходы на электроэнергию под контролем

Плата за электроэнергию – это та часть расходов бизнеса и граждан, которая всегда стремится к росту, оставляя мало возможностей для экономии. Это неудивительно, если вспомнить, сколько энергоемкого электрооборудования используется сегодня на предприятиях и в домах. Контроль этой статьи бюджета начинается с получения точных сведений об использованных киловаттах. А для их подсчета используется всем известный счетчик электроэнергии. Но какими бывают эти устройства?

Счетчики EKF

Современные счетчики обладают широким набором функций и предлагаются потребителям в разных исполнениях. Их достоинства можно рассмотреть на примере надежных и практичных приборов от EKF.

Российская компания выпускает счетчики СКАТ двух основных видов: однофазные и трехфазные. Линейка каждого вида включает электромеханические и электронные приборы. Для разных вариантов тарификации предусмотрены однотарифные и многотарифные электронные счетчики. Таким образом покупатели могут приобрести аппараты в зависимости от своего бюджета и требуемой функциональности.

• Однофазные счетчики СКАТ. Стандартный вариант обеспечения электроснабжением квартиры – однофазная двухпроводная цепь. Соответственно, для учета потребления в квартирном распределительном щитке устанавливается счетчик электроэнергии однофазный.

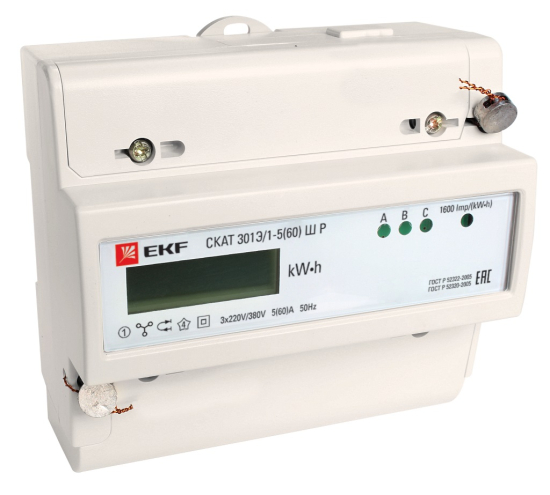

• Трехфазные счетчики СКАТ. На предприятиях и в частных домах могут использоваться трехфазные четырехпроводные цепи. В этом случае нужно установить счетчик электроэнергии трехфазный. Среди устройств EKF можно выбрать счетчик как для прямого включения, так и для подключения через измерительные трансформаторы тока.

Удобные решения

Во всех моделях СКАТ реализованы удобные решения для электриков и потребителей. В первую очередь следует отметить компактные габариты и разъемы для подключения, расположенные с одной стороны, что делает монтаж заметно удобнее. Кроме того, счетчики имеют универсальное крепление на DIN-рейку и монтажную плату, а значит заменить старый индукционный прибор на новый от EKF будет совсем просто.

Представители энергосбытовых компаний обязательно оценят наличие трех доступов защиты и легкий доступ к пломбировочной части. Для обычных пользователей наибольший интерес будут представлять возможности многотарифных электронных счетчиков – на них остановимся отдельно.

Счетчики СКАТ могут работать как автономно, так и в составе автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ). Все устройства EKF обладают классом точности 1, что удовлетворяет требованиям действующего Постановления Правительства РФ №442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии», а межповерочный интервал для них составляет 16 лет.

Возможности многотарифных электронных счетчиков

Согласно тому же Постановлению №442, российские потребители могут выбрать установку ведение учета электроэнергии по нескольким тарифам с помощью соответствующего многотарифного счетчика. Такой прибор из линейки продукции EKF дает возможность точнее оценить расходы и, например, перераспределить часть нагрузки на более дешевые ночные часы.

Однако электронные многотарифные счетчики EKF (как однофазные, так и трехфазные) могут не только вести учет потребления. Благодаря применению цифровых технологий специалисты энергоснабжающих или обслуживающих компаний могут программировать счетчик перед вводом в эксплуатацию, а позже снимать с него показания как локально, так и дистанционно.

В ассортименте EKF помимо счетчиков электроэнергии представлены и другие измерительные устройства. К ним относятся мультиметры, амперметры, вольтметры, а также многофункциональные приборы. В случае, когда требуется измерить ток высоких значений, применяют измерительные трансформаторы. Их устанавливают, чтобы на подключенные к трансформатору приборы шел ток, пониженный до приемлемых для этой аппаратуры значений.

Устройство и принцип работы цифрового электросчетчика

Для контроля затрат электричества в квартирах многоэтажек используется электронный счетчик электроэнергии. Подключение цифрового прибора осуществляется через общий трансформатор. В процессе работы счетчик постоянно измеряет мощность заданного участка сети и выводит ее величину в удобочитаемом виде.

1. Конструкция и принцип работы
2. Основные характеристики цифровых счетчиков
3. Отличия электронных счетчиков от индукционных
4. Надежность показаний и необходимость ремонта
5. Обозначение показателей цифрового счетчика
6. Критерии подбора
7. Список лучших аппаратов учета

Конструкция и принцип работы

Измерительный аппарат совместим с однофазными и трехфазными цепями переменного тока. Его конструкция представлена:

• корпусом из термостойкого пластика или металла с клеммной колодкой;
• дисплеем – ЖК-индикатором, где отображаются данные и время, или механическим;
• источником запитки электронной схемы;
• токовым трансформатором – выполняет функции измерителя;
• микроконтроллером, преобразующим сигнал на входе в электрические величины;
• телеметрическим выходом для интеграции с АСКУЭ;
• часами – позволяют отслеживать реальное время и даты;

Внешний вид электронного электросчетчика

супервизором – отслеживает колебания напряжения на входе и подает команду сброса микроконтроллеру, когда напряжение выключается либо включается;

системой управления;

оптическим портом, позволяющим снимать показания устройства.

Через оптический порт можно запрограммировать цифровой счетчик.

Основные характеристики цифровых счетчиков

На территории РФ приборы начали применять с момента приватизации энергетической отрасли и подорожания электричества. Электронные устройства обладают рядом положительных характеристик:

• точность показаний при быстрой перемене напряжения или его снижении;
• учет электроэнергии по нескольким тарифам;
• подсчет различных типов энергии с помощью одного аппарата;
• одновременно замеряется мощность, количество и качество энергоресурсов;
• хранение данных в памяти и наличие к ним пользовательского доступа;
• предотвращение несанкционированного доступа и хищения электричества;
• дистанционное снятие показаний и предварительный подсчет потерь;
• совместимость с автоматическими сервисами коммерческого учета электроэнергии.

Прибор не могут взломать злоумышленники и подключиться к нему для кражи электричества. Интервал проверки изделия составляет 16 лет.

Отличия электронных счетчиков от индукционных

Индукционные модели работают по принципу создания электромагнитного поля в катушке и его взаимодействия с токопроводящим диском. Однофазный аппарат подключается к катушке-сети переменного тока параллельно. Магнитные потоки и вихревые токи взаимодействуют между собой только в диске. Индукционный счетчик будет функционировать нормально при фазовом сдвиге в 90 градусов. Энергозатраты зависят от интенсивности вращения диска, которая соответствует мощности потребления.

Принцип работы эл счетчика основывается на подсчетах мощности активного и реактивного типа. Это позволяет точно подсчитывать энергозатраты, если в помещении трехфазный тип подключения.

Индукционные модели считают расход по единому тарифу, цифровые приборы отслеживают параметры в зависимости от времени суток. Точность измерения нового счетчика – 1-й категории, традиционные выпускаются с классом точности 2,5.

По сравнению с индукционным цифровой счетчик на собственные нужды затрачивает минимум энергоресурсов. Традиционные устройства нельзя поставить снаружи, а электронные могут работать в условиях мороза, защищены от воздействия влаги и пыли.

Надежность показаний и необходимость ремонта

Качественный цифровой электросчетчик отличается высокой точностью. Проверить параметры без нарушения целостности корпуса и пломб можно так:

1. После прекращения подачи напряжения индикатор останавливается. Если учет продолжается – устройство неисправно.
2. Счетчик всегда жужжит при работе, о неполадках свидетельствует самоход.
3. Показания искажаются при отключении всех бытовых приборов. Обязательно проверяется наличие самохода.

Тестирования лучше производить ночью, в условиях минимальной нагрузки на электросеть. Если самохода нет, импульсы индикатора отсутствуют на протяжении 15 минут. Импульс, возникший, когда подключение не произведено, означает поломку.

Заниматься ремонтом цифрового счетчика должны только сотрудники компании энергосбережения. Пользователь обращается в инстанцию для получения разрешения на проверку и замену аппарата.

Обозначение показателей цифрового счетчика

На основании данных электронного счетчика определяется несколько показаний:

• Энергозатраты за конкретный временной период. Понадобится вычесть из конечных показаний начальные. При необходимости расчетные данные умножают на коэффициент трансформации;
• Подключение бытовой техники и освещения в определенный момент. Устанавливается по загоранию/выключению светового индикатора.
• Параметры мощности, величины проходящего тока, процессы перегрузки сети и счетчика.

Цифровые приборы можно запрограммировать на дневную и ночную тарификацию. Для этого достаточно выбрать время подсчета.

Критерии подбора

Перед покупкой устройства стоит обращать внимание на ряд параметров:

• Допустимая величина тока. Цифровые модели рассчитаны на ток 5-60А, что подходит для квартир и частных домов.
• Дата проверки. На трехфазном счетчике должна находится пломба не старше 1 года.
• Количество пломб. Первое опломбирование делают государственные органы – отметку проставляют на кожухе. Вторая пломба на зажимной крышке – от предприятия энергоснабжения.
• Опционал. Чем больше функций, тем дороже счетчик. Но внутренний тарификатор создает график нагрузки, а в журнале событий отмечается повышение и понижение напряжения в каждой фазе.
• Обслуживание и гарантии. Качественные модели имеют большой гарантийный период. Сервисный центр бренда есть в городе покупателя.
• Интервал проверки. Оптимально – от 10 до 16 лет.

Продавец обязан поставить печать на приборе и записать его стартовые показания.

Список лучших аппаратов учета

Потребители и профессиональные электрики рекомендуют несколько устройств.

Меркурий 201.8

Прочный бюджетный прибор с разрешением ЖК-экрана 7 разряда и классом точности 1. Рассчитан на сеть с напряжением 220-230 В и силой тока 5-80 А. Исправно работает в условиях жары и мороза при влажности до 90 %. Оснащен:

• модульным корпусом;
• измерительным токовым конвертером;
• винтовыми клеммами;
• светодиодной подсветкой зоны показаний.

Эксплуатационный срок модели – 30 лет, ревизионный – 16 лет.

Нева М. Т.123

Аппарат с рабочим напряжением 230 В и номинальным током 5 А. Гарантия изготовителя – 30 лет. Предназначен для измерения:

• частоты напряжения в сети;
• активной мощности электролинии;
• показателей токового напряжения и силы.

Модель имеет 1 класс точности, может устанавливаться в офисах, домах, торговых залах и квартирах.

Энергомера CE102M S7 145-JV

Класс точности модели – 1. Она не подвергается климатическим, электромагнитным и механическим повреждениям. Устройство рассчитано на силу тока 5-60 А, рабочее напряжение 220-230 В. Может работать без сбоев при температуре от -45 до +70 градусов и влажности 98 %. Дополнительные возможности:

• шпунт;
• память энергонезависимого типа;
• интерфейсы связи;
• пользовательское перепрограммирование;
• вывод данных за нужный период времени;
• снятие информации без напряжения.

В память счетчика нельзя внести корректировки.

Электронные счетчики – это современные учетные аппараты с широкими функциональными возможностями. Они гарантируют точность измерений, отличаются надежностью и стойкостью к внешним воздействиям.

Электронные счетчики электроэнергии (цифровые приборы учета электрической энергии)

Конструкция электронных счетчиков электроэнергии

Электронный счетчик работает по следующему принципу: в его конструкции совершенно нет механических составляющих, ток напрямую поступает на полупроводники и микросхемы, которые и ведут учет израсходованной электроэнергии. Вся информация в устройстве содержится исключительно в цифровом виде и также поступает на электронное табло, которым он снабжен.

Аналоговые входные сигналы тока и напряжения в таком приборе преобразуются в счетные импульсы. Их число пропорционально измеряемой электронным счетчиком активной энергии.

В цифровых счетчиках, обладающих микроконтроллером, достижим практически любой класс точности, при условии выбора соответствующей элементной базы и алгоритмов обработки информации. Отсутствие трущихся механических частей значительно повышает надежность устройства.

Преимущества и недостатки электронных приборов учета электроэнергии

Преимущества электронного прибора учета электроэнергии составляют целый список:

• Небольшие размеры устройства.
• Возможность многотарифного учета показаний.
• Простой переход на более высокий класс точности.
• Наличие интерфейса, который позволяет встроить счетчик в автоматизированную систему контроля расхода электроэнергии.
• Простое снятие показаний со счетчика.

Только электронные счетчики учета электроэнергии позволяют выбрать подходящую систему тарифов:

• однотарифные – считают потребляемую энергию по единой стоимости за киловатт независимо от времени суток;
• многотарифные – считают электроэнергию по разной стоимости за киловатт в разные временные промежутки. С такими счетчиками ночью пользоваться мощными приборами выгоднее.

Недостатков у таких устройств подсчитывания расхода энергии всего два – более высокая цена и низкий уровень надежности. Объясняется это так – чем проще механизм, чем меньше в нем сложных микросхем, тем проще его эксплуатация и ремонт.

Электрические счетчики с передачей данных

Электрические счетчики с передачей данных — учетные устройства нового поколения, постепенно заменяющие классические индукционные модели. Их главное назначение — упрощение процедуры транспортировки данных о потребленной энергии от пользователя к поставщику. С таким прибором отправка информации полностью автоматизируется, участие человека (и связанные с ним задержки, ошибки) исключается.

Подобное оборудование упрощает жизнь не только конечным потребителям, но и компаниям, поставляющим энергоресурсы. Предприятия получают возможность отслеживать потребление электричества практически в режиме реального времени.

Дистанционное получение показаний позволяет оптимизировать работу всей энергетической системы, затрагивая большинство аспектов ее функционирования: производство энергии, транспортировку, получение и обработку данных о потреблении, подготовку платежных документов и т. д.

Именно на подобных устройствах с возможностью передачи данных планируется работа современных автоматизированных систем контроля и учета АСКУЭ — сбор показаний, первичная обработка и отправка полученной информации на серверы компании, проведение детального анализа энергопотребления. Традиционные индукционные приборы уступают цифровым как в информационном аспекте, так и в разнообразии сервисных возможностей.

Кроме того, электрические счетчики с передачей данных значительно расширяют возможности энергопоставщиков:

Электрические счетчики с передачей данных

• такое учетное оборудование способно самостоятельно функционировать в нескольких тарифных режимах;
• есть возможность дистанционного отключения/подключения потребителя;
• доступна индивидуализация условий сотрудничества с конкретным потребителем с учетом договора;
• упрощение рассылки предупреждающих уведомлений.

Особенности счетчиков с дистанционным учетом

Старые модели оборудования, которые использовались для учета электроэнергии, являлись своеобразным преобразователем, переводящим сигнал аналогового типа в импульсную частоту. Вычисление общего объема потребленной энергии осуществлялось благодаря подсчету этих импульсов. Современные приборы применяют более прогрессивную схему, в которой аналоговый сигнал сразу переводится в цифровой формат.

Модели электрических счетчиков с передачей данных отличаются от классических индукционных устройств как конструктивно (отсутствуют привычные вращающиеся механические элементы), так и по функциональным возможностям. Ключевые особенности новых приборов:

• увеличен рабочий диапазон напряжений;
• адаптировано функционирование с учетом многотарифной схемы (включая дневной, ночной и общий тарифы);
• есть возможность изучить данные за минувшие учетные периоды в специальном режиме просмотра;
• устройство позволяет измерять потребляемую мощность;
• счетчик с функцией передачи показаний может интегрироваться в систему автоматического контроля и учета данных.

Все это стало возможным благодаря использованию электронной начинки с микроконтроллером и соответствующего программного обеспечения.

Электронный однофазный счетчик НЕВА МТ 114 AS WF1P 5(60)A

Электронный однофазный многотарифный счётчик НЕВА МТ 112 AS GSMNB 5(60)А

Электронный однофазный многотарифный счётчик НЕВА МТ 115 AR2S GSMNBPC 5(80)A

Электронный трехфазный счетчик НЕВА МТ 315 1.0 AR GSM2BSCP28

В качестве дополнительного функционала такой электросчетчик может быть оснащен опцией ограничения мощности. Если потребляемая мощность превышает допустимый порог, счетчик автоматически производит отключение потребителя от сети.

Характеристики

Основные технические характеристики счетчиков, оснащенных системой передачи данных:

• класс точности;
• номинальное и рабочее напряжение;
• номинальная и рабочая частота;
• базовый и максимальный ток;
• разрядность показаний;
• количество тарифов, тарифных суточных зон, сезонов, исключительных дней;
• наличие/отсутствие раздельной тарификации для будней и выходных;
• точность хода часов счетчика в различных условиях;
• скорость и протокол обмена;
• максимально допустимая площадь сечения проводников;
• диапазон рабочих температур.

Преимущества

Использование электрических счетчиков с передачей данных выгодно не только компаниям, поставляющим энергию, но и тем, кто является ее потребителем.

Можно выделить ряд преимуществ применения таких приборов.

• Намного проще урегулировать любые спорные ситуации. Так называемый умный счетчик фиксирует показания ежедневно, поэтому любую несостыковку легко отследить. Нерегулярная отправка данных, какие-либо сложности с квитанциями — все решается просто и в ускоренном темпе.
• Возможность своевременного контроля показаний для редко посещаемых и труднодоступных мест (гараж, дачный дом, сдаваемая в аренду квартира и т. д.)
• Возможность работы с несколькими тарифами учета электроэнергии.
• Компактные габариты устройства. Его легко разместить даже при дефиците свободного пространства.

Устройство

Облачный учет — это выгодно и удобно

Конструкция современного электрического счетчика с функционалом передачи данных включает следующие элементы:

• жидкокристаллический индикатор (ЖКИ);
• часы, показывающие реальное время;
• интерфейс передачи данных;
• датчик тока;
• устройства управления и контроля (микроконтроллер);
• источник питания, обеспечивающий работу электронной схемы;
• супервизор;
• оптический порт (опция, наличие необязательно);
• контактор (опция, наличие необязательно).

Вся электронная начинка располагается в корпусе, защищающем её от внешних воздействий. Для размещения электронных компонентов предназначена специальная печатная плата, одновременно являющаяся основой для монтажа.

ЖКИ — символьный многоразрядный индикатор. Его функция — индикация рабочих режимов устройства, результатов измерений (потраченную электроэнергию), текущих даты и времени.

Часы предназначены для точного контроля текущего времени и даты (часы реального времени — RTC). Данную задачу берет на себя отдельный функциональный блок, входящий в состав чипа SoC (система на кристалле).

Интерфейс предназначен для дистанционной передачи данных в систему учета, а также для подключения счетчика к ПК.

Источник питания используется для обеспечения напряжения на всех компонентах электронной схемы, в первую очередь — на микроконтроллере и супервизоре.

Супервизор — интегральная микросхема, изменяющая состояние цифрового сигнала при падении напряжения ниже определенного порогового значения. Его функция — защита микропроцессорных систем с запоминающими энергозависимыми устройствами. Супервизор защищает микроконтроллер от сбоев при подаче и снятии питания, исключает самопроизвольную и некорректную запись данных в память прибора учета. Кроме того, супервизор играет роль датчика, определяя параметры входного напряжения.

Оптический порт — опциональный узел, нужен для снятия данных напрямую со счетчика.

Контактор — электромагнитный двухпозиционный аппарат, позволяющий управлять подачей напряжения. Устанавливается на конкретные показатели тока.

Микроконтроллер — ключевой элемент учетного прибора. На нем сосредоточено выполнение нескольких функций, в том числе:

• преобразование сигнала, поступающего от трансформатора, в цифровой формат;
• обработка полученных данных;
• вывод расчетов на ЖКИ;
• прием сигналов от управляющих органов;
• управление и контроль интерфейсов.

Конкретный функционал энергоучетного устройства определяется программной прошивкой.

Принцип работы

Принцип функционирования счетчиков, оснащенных системой передачи данных, таков:

1. Устройство ведет постоянное непрерывное измерение потребляемой электроэнергии, периодически (раз в полчаса/час) в памяти прибора сохраняется усредненное для соответствующего временного интервала значение мощности либо объем потребленной электроэнергии;
2. счетчик передает сетевому предприятию информацию об энергопотреблении, график передачи зависит от конкретных условий, необходимости в частоте получения данных;
3. процесс передачи данных осуществляется с помощью электрических линий, по которым и ведется поступление тока;
4. в редких случаях связь счетчика с сетевым предприятием выполняется посредством иных технологий связи (3G, GSM, RF, ZigBee).

Индукционные и электронные счетчики – что лучше?

Е. Г. Акимов, канд. техн. наук, доцент, лауреат премии Правительства РФ, руководитель информационно-аналитического отдела системы iElectro,

А. И. Шулешко, руководитель направления по приборам и системам учета электроэнергии ОАО «Ленинградский электромеханический завод»

На сегодняшний день в России продолжают функционировать порядка 50 млн индукционных счетчиков. Везде и всегда ли надо устанавливать электронные счетчики взамен индукционных? Однако правильно ли столь тотальное увлечение электронными приборами. Оправданы ли расходы по замене счетчиков в сельском хозяйстве, при работе с фиксированными нагрузками? Достаточно ли качество электронных счетчиков для того, чтобы служить надежно и долго?

СССР славился невысокими ценами на энергоресурсы. Причина этого – природное богатство страны, когда коммунальные услуги являлись практически социальной сферой при невысоком уровне жизни. Экономия энергоресурсов не имела смысла, и соответственно в этом плане не была развита и отрасль их учета. Безмерное потребление воды, перерасход электричества слабо отражались на бюджете населения и предприятий. Приборы учета производились соответствующего уровня. Класс точности составлял 2,5. Заводы-производители не торопились с переходом на более совершенные модели, хотя индукционные счетчики с классом точности 2,0 были разработаны еще в 1960–1970-х годах, а в 1968 году было принято первое постановление о двухтарифном учете.

В 1970-е годы в Европе создаются первые электронные счетчики. Предпосылкой для развития данного вида счетчиков было не только развитие электроники, но и необходимость реализации более сложных функций, чем простой накопительный учет электроэнергии в связи с ростом стоимости энергоносителей. Внедрение многотарифного учета, технологий АСКУЭ, призванных прийти на смену эле-ментарному списыванию показаний вручную, переход на более высокий класс точности приборов – основные преимущества электронных счетчиков. А с интеграцией в схеме электронных счетчиков микропроцессора набор реализуемых функций расширился. Таким образом, изначально развитие электронных счетчиков на Западе основывалось на расширении функциональных возможностей прежних индукционных счетчиков.

В России эти процессы начали активно развиваться лишь в 1990-х годах. Они стимулировались подорожанием электроэнергии, появлением зависимости цены на электроэнергию от временных зон (суточных, недельных, сезонных), реструктуризацией и приватизаций электроэнергетики с появлением массы собственников, для которых учет стал основным средством снижения издержек и повышения доходности электроэнергетического бизнеса.

Первый электронный счетчик был запущен в серийное производство в начале 1990-х годов. 3 апреля 1996 года вступил в силу Федеральный закон «Об энергосбережении». Он предписывал запрещение поверки счетчиков класса 2,5 и оснащение ЖКХ современными счетчиками класса 2,0 с высокой перегрузочной способностью (30 А и более). Причем изначально вторая часть в этой формулировке оставалась ключевой, так как на рынок стали поставлять множество мощной импортной бытовой техники, которая требовала максимальный ток нагрузки не менее 30 А. Старый парк счетчиков был рассчитан на значительно меньшие нагрузки, индукционные счетчики класса 2,5 составляли более 90 % всего парка приборов учета. Было решено запретить выпуск и сертификацию счетчиков электрической энергии класса точности 2,5 с 1 июля 1997 года. Приказ РАО «ЕЭС России» от 07.08.2000 года так же предписывает оснащение ЖКХ современными счетчиками класса 2,0 с высокой перегрузочной способностью (более 30 А). Устаревшие модели могут служить лишь до истечения своего МПИ и, следовательно, после подлежат замене.

В сложившихся условиях заводы-производители принялись обновлять линейку своей продукции, осваивая производство электронных счетчиков и модернизируя индукционные до класса 2,0. Ресурс повышения класса точности индукционных счетчиков (выше 2,0) был практически исчерпан и возможен лишь с использованием высокоточного оборудования и прецизионной регулировки, что делает его стоимость неоправданно высокой.

Сначала отечественные разработчики электронных счетчиков использовали микросхемы малой степени интеграции или микросхемы собственной разработки, что и определяло невысокий уровень надежности электронных счетчиков и их достаточно высокую цену. Ситуация изменилась с появлением серийно производимых микросхем для счетчиков электроэнергии компании Analog Devices (а теперь уже и других фирм). Кажущаяся простота технологического процесса привлекла на этот рынок большое количество компаний. Они сумели создать спрос на электронную продукцию, постоянно понижая в конкурентной борьбе стоимость, тем самым делая электронные счетчики все привлекательней для потребителя. Изготовители электронных счетчиков провели масштабную рекламную кампанию новой продукции. Тем временем и плановая замена счетчиков продолжала набирать обороты. И в некоторых регионах (например, в Самарской, Читинской, Астраханской областях) вводятся запреты на установку индукционных счетчиков (даже новых класса точности 2,0). В Астраханской области для отмены этого решения вынуждена была вмешаться прокуратура.

Даже с сегодняшним ассортиментом электронных счетчиков экономически целесообразно выходить на рынок. Дешевая комплектация из азиатского региона (далеко не всегда достойного качества) позволила еще больше снизить цены на электронные счетчики. Пока себестоимость электронных счетчиков не сравнялась с индукционными, но вскоре это может произойти, и, к сожалению, все больше в ущерб качеству. Ресурс понижения цены далеко не исчерпан. Уменьшение массогабаритных параметров сдерживается необходимостью сохранения старых присоединительных размеров.

Создается обманчивое впечатление о неизбежном прекращении выпуска индукционных счетчиков.

Недостатки и преимущества

К преимуществам электронных счетчиков относится:

— высокий класс точности (0,2S; 0,5S);

— сохранение высокого класса точности в условиях низких и быстропеременных нагрузок;

— доступность учета разных видов энергии одним прибором;

— возможность измерений показателей количества и качества энергии и мощности;

— способность длительного хранения данных учета и доступа к ним;

— фиксация несанкционированного доступа и случаев хищения электроэнергии;

— дистанционный съем показателей по различным цифровым интерфейсам;

— создание современных АСКУЭ;

— учет одним прибором разных видов энергии в двух направлениях.

Есть декларируемые преимущества, но не бесспорные:

1. Защищенность от традиционных методов хищения электроэнергии. Появляется все больше новых методов, которые применяются только к электронным счетчикам (воздействие постоянным или переменным магнитным полем на отчетное устройство или катушку Роговского, электрошокер и т. д.).

2. Большой срок МПИ (до 16 лет). Но это результат лишь ускоренных испытаний, а то и просто теоретических расчетов. Ни один электронный счетчик российского производства в реальных условиях не отработал столько. На Западе с введением в схему автоматической подстройки опорного напряжения и компонентов со стабильными характеристиками удалось добиться для электронных счетчиков МПИ = 12 годам. Причем это реальные показатели. При более внимательном рассмотрении комплектации, используемой в большинстве отечественных электронных счетчиках, выясняется, что используется либо комплектация, стабильность параметров которой производитель не нормирует, либо низкостоимостная комплектация, не гарантирующая сохранение класса точности в течение 6 лет.

Есть и недостатки:

— практически беззащитны от коммутационных и грозовых перепадов напряжения;

— более высокая цена;

— отсутствие сервисных центров.

Но везде ли эти преимущества так важны? И так ли критичны эти недостатки. Высокий класс точности, безусловно, нужен в точках учета, где проходят огромные количества энергии. И стоимость этих счетчиков (0,2; 0,5) на порядок выше. А в бытовом секторе класса 2,0 вполне достаточно!

Сохранение высокого класса точности в условиях быстропеременных нагрузок, конечно, важно, но где возникают такие нагрузки? В многоквартирном доме, в квартире, лифтовом хозяйстве, гараже, на даче, на промышленном предприятии? Справедливо скорее только последнее.

Многотарифность – безусловное преимущество электронного счетчика энергетики в бытовом секторе практически игнорируют. Плановая замена счетчиков в 99 % случаев проводиться на однотарифные. Чтобы сэкономить, счетчик покупает хозяин квартиры. И хорошо если он окупится через год или два и при этом не сломается. В промышленности, конечно, объем потребления электроэнергии велик и многотарифность реально позволяет как-то выравнивать нагрузку. Но там другой класс счетчиков.

Возможность учета двух видов энергии в бытовом секторе на сегодня вообще не актуальна. Нет смысла перебирать все преимущества электронных счетчиков и их недостатки, понятно, что преимущество электронных счетчиков – это недостатки индукционных счетчиков:

— низкий класс точности (2,0);

— рост погрешности при снижении нагрузки;

— нарушение метрологических характеристик при быстропеременной нагрузке и при несинусоидальном токе;

— слабая защита от традиционных методов хищения электроэнергии;

— ограниченные возможности дистанционного съема данных;

— повышенное собственное потребление по цепям тока и напряжения;

— необходимость использования в точке учета нескольких счетчиков по видам энергии.

Они актуальны при больших нагрузках, в ответственных точках учета в местах, где необходимо контролировать мощность, качество электроэнергии и т. д. и где более высокая стоимость счетчика, безусловно оправдана и есть возможность дистанционно контролировать его работоспособность.

Электронный счетчик, как правило, отказывает не на входном контроле, а в процессе эксплуатации, в отличие от индукционного. А это уже потери другого уровня, которые порой намного превышают стоимость счетчика.

Учиться на чужих ошибках

В начале 1990-х годов зарубежных производителей измерительной продукции захлестнула примерно такая же эйфория, которую сейчас переживает Россия. Так, например, в Англии доля электронных счетчиков электроэнергии достигла 95 %, однако, на сегодняшний день эта цифра уменьшилась до 65 %.

Из Европы заводы по производству индукционных счетчиков перенесены в развивающиеся страны и производят миллионы счетчиков, находящих нишу и выполняющих свою функцию.

Энергосистемы России (Красноярскэнерго, Татэнерго, Брянскэнерго) стабильно закупают индукционные счетчики так же, как и электронные, отдавая предпочтение их надежности и учитывая плохое качество сетей, особенно в сельской местности. Ведь ресурс индукционного счетчика – десятки лет и даже через 50 лет некоторые образцы будут соответствовать заданному классу точности.

Проблема выбора индукционного или электронного счетчика несколько надумана. Они предназначены для разных секторов рынка.

Рано отказываться от применения индукционных счетчиков. Как и не стоит недооценивать электронные. Прежде всего, надо решить, есть ли возможность и необходимость воспользоваться всеми преимуществами счетчиков и не обращать внимание на их недостатки?

Выбор счетчика – это результат взвешенного решения, анализа отдельной ситуации.
