Дополнительные контакты для пускателей

Дополнительные контакты (Приставки 2-х и 4-х контактные ПКЛ для ПМЛ на номинальный ток до 100А)

ПКЛ-04(М)

Приставки контактные ПКЛ предназначены для установки на реле и контакторы на номинальные токи 10, 16, 25, 40, 63, 80, 100, 125, 160, 250 А, а также на стандартную рейку. Приставки контактные ПКЛ, предназначены для увеличения количества вспомогательных контактов. Степень защиты IP00. Первая цифра обозначает количество замыкающих контактов; Вторая цифра обозначает количество размыкающих контактов; М — буква, обозначающая исполнение со…

ПКЛ-04Н

Приставки контактные ПКЛ предназначены для установки на реле и контакторы на номинальные токи 10, 16, 25, 40, 63, 80, 100, 125, 160, 250 А, а также на стандартную рейку. Приставки контактные ПКЛ, предназначены для увеличения количества вспомогательных контактов. Степень защиты IP00. Первая цифра обозначает количество замыкающих контактов; Вторая цифра обозначает количество размыкающих контактов; Н — буква, обозначающая исполнение со…

ПКЛ-11(М)

Приставки контактные ПКЛ предназначены для установки на реле и контакторы на номинальные токи 10, 16, 25, 40, 63, 80, 100, 125, 160, 250 А, а также на стандартную рейку. Приставки контактные ПКЛ, предназначены для увеличения количества вспомогательных контактов. Степень защиты IP00. Первая цифра обозначает количество замыкающих контактов; Вторая цифра обозначает количество размыкающих контактов; М — буква, обозначающая исполнение со…

ПКЛ-11Н

Приставки контактные ПКЛ предназначены для установки на реле и контакторы на номинальные токи 10, 16, 25, 40, 63, 80, 100, 125, 160, 250 А, а также на стандартную рейку. Приставки контактные ПКЛ, предназначены для увеличения количества вспомогательных контактов. Степень защиты IP00. Первая цифра обозначает количество замыкающих контактов; Вторая цифра обозначает количество размыкающих контактов; Н — буква, обозначающая исполнение со…

ПКЛ-20(М)

Приставки контактные ПКЛ предназначены для установки на реле и контакторы на номинальные токи 10, 16, 25, 40, 63, 80, 100, 125, 160, 250 А, а также на стандартную рейку. Приставки контактные ПКЛ, предназначены для увеличения количества вспомогательных контактов. Степень защиты IP00. Первая цифра обозначает количество замыкающих контактов; Вторая цифра обозначает количество размыкающих контактов; М — буква, обозначающая исполнение со…

ПКЛ-20Н

Приставки контактные ПКЛ предназначены для установки на реле и контакторы на номинальные токи 10, 16, 25, 40, 63, 80, 100, 125, 160, 250 А, а также на стандартную рейку. Приставки контактные ПКЛ, предназначены для увеличения количества вспомогательных контактов. Степень защиты IP00. Первая цифра обозначает количество замыкающих контактов; Вторая цифра обозначает количество размыкающих контактов; Н — буква, обозначающая исполнение со…

ПКЛ-22(М)

Приставки контактные ПКЛ предназначены для установки на реле и контакторы на номинальные токи 10, 16, 25, 40, 63, 80, 100, 125, 160, 250 А, а также на стандартную рейку. Приставки контактные ПКЛ, предназначены для увеличения количества вспомогательных контактов. Степень защиты IP00. Первая цифра обозначает количество замыкающих контактов; Вторая цифра обозначает количество размыкающих контактов; М — буква, обозначающая исполнение со…

ПКЛ-22Н

Приставки контактные ПКЛ предназначены для установки на реле и контакторы на номинальные токи 10, 16, 25, 40, 63, 80, 100, 125, 160, 250 А, а также на стандартную рейку. Приставки контактные ПКЛ, предназначены для увеличения количества вспомогательных контактов. Степень защиты IP00. Первая цифра обозначает количество замыкающих контактов; Вторая цифра обозначает количество размыкающих контактов; Н — буква, обозначающая исполнение со…

ПКЛ-40(М)

Приставки контактные ПКЛ предназначены для установки на реле и контакторы на номинальные токи 10, 16, 25, 40, 63, 80, 100, 125, 160, 250 А, а также на стандартную рейку. Приставки контактные ПКЛ, предназначены для увеличения количества вспомогательных контактов. Степень защиты IP00. Первая цифра обозначает количество замыкающих контактов; Вторая цифра обозначает количество размыкающих контактов; М — буква, обозначающая исполнение со…

ПКЛ-40Н

Приставки контактные ПКЛ предназначены для установки на реле и контакторы на номинальные токи 10, 16, 25, 40, 63, 80, 100, 125, 160, 250 А, а также на стандартную рейку. Приставки контактные ПКЛ, предназначены для увеличения количества вспомогательных контактов. Степень защиты IP00. Первая цифра обозначает количество замыкающих контактов; Вторая цифра обозначает количество размыкающих контактов; Н — буква, обозначающая исполнение со…

ТУ № У 3.11-05814256-098-97.

Приставки контактные ПКЛ предназначены для увеличения количества вспомагательных контактов. На контакторы и реле можно установить приставку с различным набором размыкающих и замыкающих контактов. Приставки ПКЛ механически соединяются с контакторами со строны входных зажимов(сверху) и фиксируются в траверсе контактора.

Условия эксплуатации и основные параметры приставок:

  • Номинальный ток контактных приставок – 16А;
  • Приставки предназначены для работы в категориях основного применения AC, DC;
  • Номинальное напряжение по изоляции – 660В;
  • Температура окружающей среды от минус 40 0 С до плюс 50 0 С;
  • Применяются в качестве комплектующих изделий с номинальным напряжением до 440В постоянного тока чстотой 50 и 60Гц;
  • Степень защиты приставок ПКЛ – IP00, IP20;
  • Исполнение по износостойкости: А-3,0 млн.циклов;
  • На один контактор допускается устанавливать одну приставку ПКЛ

Приставка ПКИ-22 дополнительные контакты 2з+2р

Мин. Цена Цена по максимальной скидке 10%. Предоставляется при накоплении суммы покупки за все время в 20 000 рублей —>

Описание

Приставки контактные ПКИ предназначены для расширения возможностей использования контакторов в системах автоматизации технологических проектов.

Не забудьте купить

Контактор КМИ малогабаритный 9А катушка управления 230В АС 1НО

Контактор КМИ малогабаритный 9А катушка управления 36В АС 1НО

Контактор КМИ малогабаритный 9А катушка управления 24В АС 1НО

Контактор КМИ малогабаритный 9А катушка управления 110В АС 1НО

Пускатель магнитный 9А катушка управления 110В AC 1НЗ КМИ

Контактор КМИ малогабаритный 9А катушка управления 400В AC 1НЗ

Блок контактный дополнительный 2НО+2НЗ

Модуль ограничения коммутационного перенапряжения 110-240В TESYS E

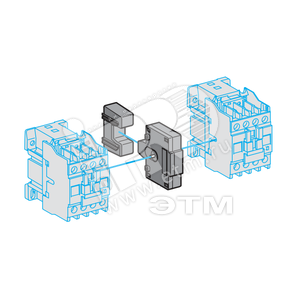

Блокираторы механические TESYS E 6 65

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Читать еще:  Защита от обрыва нулевого провода

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Дополнительные контакты для пускателей

Магнитный пускатель является коммутационным устройством, относящимся к ряду электромагнитных контакторов. Он позволяет коммутировать мощные нагрузки постоянного и переменного тока, а также, предназначен для частых включений и отключений силовых электрических цепей.

Магнитные пускатели, в основном, служат для запуска, остановки и реверса (переключения направления вращения его ротора) трехфазных асинхронных электродвигателей. Также, они отлично работают в схемах дистанционного управления освещением, системах управления компрессорами, насосами, тепловыми печами, кран-балками, кондиционерами, ленточными конвейерами и т.д. В общем, у магнитного пускателя большая сфера применения.

Для примера, рассмотрим пускатель EasyPact TVS от известного производителя Schneider Electric.

Серия EasyPact TVS, включающая в себя контакторы, промежуточные реле, тепловые реле перегрузки и автоматические выключатели, предназначена для защиты и управления электродвигателями в стандартных видах применения.

Серия EasyPact TVS предлагает оптимальный баланс рабочих характеристик, удобство выбора, приобретения и хранения и расширенную гибкость.

Пускатели серии EasyPact TVS предназначены для стандартных видов применения.

Контакторы на токи от 6 до 630 А

Тепловые реле перегрузки

Промежуточные реле

Автоматические выключатели защиты двигателя

Принцип работы магнитного пускателя.

Принцип работы совершенно прост: подается напряжение питания на катушку пускателя, в катушке появляется магнитное поле. За счет этого в середину катушки втягивается металлический сердечник, к которому закреплена группа силовых (рабочих) контактов. Контакты замыкаются, и через них начинает течь электрический ток. Основное управление магнитным пускателем осуществляется кнопками «Пуск», «Стоп», «Вперед» и «Назад».

Устройство магнитного пускателя.

Магнитный пускатель состоит из двух частей — пускатель и блок контактов.

Варианты пускателей

Блок контактов не является основной частью магнитного пускателя и далеко не всегда используется. Но при использовании пускателя в схеме, где должны быть задействованы дополнительные контакты этого пускателя, например, реверс электродвигателя, сигнализация работы пускателя или включение дополнительного оборудования пускателем, то для размножения контактов, как раз, и служит блок контактов или, как его еще называют — приставка контактная.

Реверсивные и нереверсивные контакторы

TeSys B
Реечные контакторы до 2750А

TeSys D
Реверсивные или нереверсивные контакторы до 75 кВт/400В и 250А/АС1

TeSys F
Контакторы до 450кВт/400В и 1600А/АС1

TeSys K
Реверсивные или нереверсивные контакторы до 5,5 кВт 400/415В

Пускатели прямого включения

TeSys GV2, LC
Пускатели прямого включения с автоматическим выключателем до 15кВт/400В

TeSys LUTM
Контроллеры TeSys U до 450кВт м

TeSys U
Многофункциональные устройства управления и защиты TeSys U до 15кВт

Пускатели в корпусе

TeSys GV2-ME
Пускатели безопасности в корпусе

TeSys LE
Пускатели в корпусе до 132кВт/400В

TeSys LG, LJ
Пускатели безопасности в корпусе

За более детальной информацией о продукции обращайтесь к нашим менеджерам.

Дополнительные контакты ПВЛ

Приставки выдержки времени для установки на контакторы, пускатели ПМЛ на токи 10, 16, 25, 40, 63, 80 и 100А, применяются в качестве комплектующих изделий в стационарных установках, в основном в схемах управления электроприводами при напряжении до 440В постоянного и до 660В переменного тока частотой 50 и 60Гц. Пневмоприставка предназначена для создания выдержки времени при включении или отключении контактора, пускателя. Приставки механически соединяются с контакторами, пускателями и фиксируются при помощи защелки. Способ крепления обеспечивает жесткую и надежную связь между приставкой выдержки времени и контактором,пускателем. Пневматические приставки ПВЛ выпускаются со степенью защиты IP00 с 1р+1з доп.контактом. Для увеличения количества вспомогательных контактов цепи управления контактора, пускателя ( при установленной приставке ПВЛ) применяется приставка бокового крепления серии ПКБ.

Изготавливаются приставки следующих типов:

ПВЛ-11, 13; ПМЛ-11М, 13М;

ПВЛ-12, 14; ПВЛ-12М, 14М;

ПВЛ-21, 23; ПВЛ-21М, 23М;

ПВЛ-22, 24; ПВЛ-22М, 24М

Буква М — исполнение приставки со степенью защиты IP20

Отсутствие буквы означает приставку со степенью защиты IP00

Первая цифра в обозначении:

1 — выдержка времени при включении; 2 -выдержка времени при отключении.

Вторая цифра обозначает диапазон выдержки времени для ПВЛ-1:

2- от 10 до 180с.

4- от 10 до 100с.

Вторая цифра обозначает диапазон выдержки времени для ПВЛ-2:

1 — от 0,1 до 30с;

2 — от 10 до 180с;

3 — от 0,1 до 15с ;

4 — от 10 до 100с.

Габаритные размеры, мм – 44х47х57

Приставки ПВЛ (М) — на морские суда не поставляются.

Исполнение по коммутационной износостойкости в режиме нормальных коммутаций: А-3,0 млн.циклов.

Для подключения любого оборудования к питающей электрической сети используются коммутационные приборы различной сложности. Их примерами из повседневного быта являются всем привычные штепсельные разъемы вилка-розетка или выключатели осветительных ламп. Магнитные пускатели выполняют подобные функции для более мощного оборудования.

При необходимости периодического замыкания и разъединения электрических цепей с высокой нагрузкой, возникает потребность выполнять эти процессы как можно быстрее. Связано это с возникновением искрового или дугового разряда между контактирующими частями коммутационной аппаратуры.

Чем больше протекающая через узел мощность электрического тока, тем выше вероятность возникновения разрядов, оказывающих разрушающее воздействие на коммутационные аппараты и представляющих опасность для жизни. Различные конструкции магнитных пускателей обладают высоким быстродействием, благодаря чему уже много лет находят широкое применение на службе человеку.

Все виды электромагнитных пускателей вне зависимости от комплектации конкретной модели имеют в своем составе несколько основных частей. Технические характеристики и особенности работы каждой из них стоит рассмотреть подробнее.

Изготавливается из прочных сортов пластмасс с высокими изоляционными свойствами, что обеспечивает надежную основу для крепления остальных элементов. Повышенная устойчивость внутренних направляющих к износу препятствует появлению перекосов, нарушающих быстроту работы подвижных частей.

По степени защиты внутреннего пространства от воздействия окружающей среды делятся на три типа:

  • закрытый тип корпуса обеспечивает высокую защиту от проникновения пыли и влаги, вплоть до полной герметичности;
  • открытый вариант обладает хорошей вентиляцией для отвода излишнего тепла от греющихся элементов;
  • полуоткрытый тип занимает промежуточное место по распределению преимуществ и недостатков первых двух конструкций.

Дополнительные устройства для контакторов

Дополнительные устройства предназначены для расширения возможностей контакторов в системах автоматизации технологических процессов. Для каждого есть свой выход.

Чаще всего используются дополнительные контакты

Дополнительный контакт магнитного пускателя — это выход, на который можно подключить устройства сигнализации с маленькой нагрузкой: лампочку, звонок, пульт, сирену и пр. Таких выходов может быть несколько — например, при запуске крана включается и световая сигнализация, и звуковая, для привлечения внимания работников.

Вспомогательный контакт (часто называют «блок-контакт») не включает нагрузку, а только уведомляет о положении главных контактов и подает сигнал на управляющие системы.

Читать еще:  Выбор устройства защитного отключения (УЗО)

Как и основные, дополнительные контакты для контакторов бывают:

  • размыкающие — НЗ (нормально закрытые) включен пускатель — отключено оборудование;
  • замыкающие — НО (нормально открытые) выключен пускатель — включен прибор.

Цифра возле буквенной маркировки обозначает количество полюсов, например 3НО+1НЗ (3 нормально открытых и 1 нормально закрытый).

Блок дополнительных контактов может быть встроенным (как правило, у дорогих моделей). На других он устанавливается сбоку, или может «цепляться» на фронтальную панель. Все зависит от модели и производителя, а также размещения. Выбирая вспомогательные контакты, следите за их совместимостью по производителю и серии.

Тепловые реле для электродвигателя

Защищают двигатель от токов перегрузки или при обрыве одной из фаз, затянутого пуска и заклинивании ротора. Принцип работы заключается в том, что протекание тока через электрическое устройство генерирует тепло. Если количество тока увеличивается — прямо пропорционально возрастает и количество тепла. Например, если двигатель начинает работать на пределе своих возможностей, увеличивается количество тепла — тепловое реле фиксирует это и подает импульс для выключения мотора.

Тепловое реле имеет термочувствительный элемент — биметаллическую пластину, которая представляет собой две соединенные между собой металлические полоски с разным температурным коэффициентом расширения. Во время нагрева они деформируются и воздействуют на основные контакты.

На передней панели есть кнопка «Тест» для проверки работоспособности перед подключением в силовую цепь. Повторное включение происходит автоматически, но может производиться и в ручном режиме (например, у РТИ). Также можно остановить принудительно воспользовавшись кнопкой «Stop».

Пневматическая приставка поможет избежать аварийного отключения

Используйте для задержки срабатывания. Возможно выставить в диапазоне от 0,1 до 180 с. Отсрочка избавит от включения и включения двигателей при кратковременных скачках напряжения или отключения нагрузки. Приставки выдержки времени бывают двухконтактными (1 фаза и нейтраль) и четырехконтактными (3 фазы и нейтраль). Некоторые на фронтальной панели имеют поворотный механизм для ручной регулировки времени задержки включения и выключения. Фиксируются пневматические приставки при помощи защелки.

Механическая блокировка для реверсивной работы

Используется как дополнительное оборудование, но может идти и в сборе с реверсивным контактором. С помощью механической блокировки Вы можете добиться поочередной работы двух магнитных пускателей: когда работает один — выключается другой. Отличается высокой надежностью, так как исключено ошибочное одновременное включение. Незаменимое оборудование для подъемников, лифтов, кранов и пр.

Сменная катушка для контактора

При необходимости изменения напряжения достаточно просто поменять катушку — это в разы дешевле, чем купить новый контактор. Например, чтобы изменить вольтаж с 220В на 12В, нужно просто установить катушку с соответствующими характеристиками.

Катушки переменного тока или постоянного, подбираются индивидуально. Они взаимозаменяются только по сериям одного производителя. В остальных случаях редко удается найти замену из серии другого бренда. Поэтому выбирайте внимательно!

В нашем каталоге Вы сможете купить катушки, предварительно выбрав товары по сериям и цене.

Вы потратите минимум времени и денег, чтобы купить контактные приставки и прочие доп. устройства

Потому что мы предлагаем:

  • широкий ассортимент;
  • аксессуары по низкой стоимости;
  • действующие акции и скидки;
  • возможность заказать курьерскую доставку по Киеву и почтой по Украине;
  • оплату при получении (если есть необходимость).

Дополнительные контакты для пускателей

ТОРГОВОЕ ОБОРУДОВАНИЕ
Холодильные горки
Оснащение магазинов
Холодильные витрины
Морозильные ванны
Цветочные горки
Мини горки
Фруктовые горки
PROMO витрины
Стеллажи для овощей и фруктов
Холодильные шкафы
Холодильные камеры
Моноблоки и сплит-системы
Стеллажи неохлаждаемые
Весовое оборудование
Кассовые боксы
Вспомогательное оборудование
Технологическое и тепловое оборудование
ХОЛОДИЛЬНОЕ ОБОРУДОВАНИЕ
Холодильные компрессоры
Воздухоохладители
Конденсаторы
Теплообменники
Сплит-системы и моноблоки
Труба и фитинг
Холодильная автоматика Danfoss, Alco Controls, Castel
Холодильная арматура
Вентиляторы
Ресиверы
Электрика
Инструменты
Электронные устройства контроля и управления
Фреон и масла
Частотные преобразователи
ПРОИЗВОДИМОЕ ОБОРУДОВАНИЕ
Оборудование на CO2
Агрегаты на базе компрессоров Copeland, Danfoss, Maneurop
Агрегаты рекуперации тепла
Фреоновые холодильные агрегаты
Корпусные агрегаты
Взрывозащищенное оборудование
Сборка монтаж электрощитов
ОСНАЩЕНИЕ СКЛАДОВ
Сэндвич-панели
Холодильные двери
Промышленные двери
Ворота
Завесы ПВХ
Фасонные элементы
ПРОИЗВОДИМОЕ ОБОРУДОВАНИЕ
Холодильные агрегаты
Холодильные агрегаты в корпусе
ХОЛОДИЛЬНОЕ ОБОРУДОВАНИЕ
Холодильные компрессоры
Воздухоохладители LUVE
Холодильная автоматика
Вентиляторы
Ресиверы
Конденсаторы

ПРОГРАММЫ ПОДБОРА ОБОРУДОВАНИЯ

Пускатели магнитные (контакторы) ABB

Пускатель магнитный ABB предназначен в основном для применения в составе оборудования автоматизации промышленных офисных и жилых зданий: для управления осветительными и обогревательными приборами, для управления насосами, компонентами в системах вентиляции и т.д.

Для расширения функциональных возможностей контакторов совместно с ними можно использовать ряд дополнительных устройств: — приставки контакторные — приставки выдержки времени — реле тепловые — устройства блокировочные Совместно с тепловыми реле контакторы осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

  • Низкий уровень шума при работе
  • Индикация положения контактов
  • Встроенная защита катушки от импульсных перенапряжений
  • Дополнительный модуль вспомогательных контактов
  • Высокая коммутационная способность и долгий срок службы
  • Наличие специального исполнения с тумблером на лицевой части контактора для ручного переключения

Пускатель (электромагнитный или магнитный пускатель) — это электромагнитное (электромеханическое) низковольтное комбинированное управляющее и распределяющее устройство, предназначенное для дистанционного управления (пуска, остановки, изменения направления) и защиты асинхронных электродвигателей малой и средней мощности с короткозамкнутым ротором.

Обычно используется для: — пуска и разгона электродвигателя до его номинальной скорости — подачи напряжения на силовую цепь (для обеспечения непрерывной работы электродвигателя) — отключения питания и защиты электродвигателя и подключенных цепей от рабочих перегрузок.

Другими словами, с помощью пускателя возможно дистанционное включение и отключение двигателя. Конструктивно пускатель представляет собой тот же Контактор, который комплектуется для совместной работы различным дополнительным оборудованием: тепловым реле, плавкими предохранителями, сигнализатором состояния контактов, дополнительной контактной группой, дифференциальным автоматом, автоматическим выключателем, автоматом защиты двигателя (используется для пуска и остановки электродвигателя).

Кроме обычного включения, электромагнитный пускатель при управлении электродвигателем также выполняет функцию изменения направления вращения двигательного ротора (так называемый реверс), изменив порядок следования фаз. Для этого в пускатель встраивают второй контактор.

Конструктивно магнитные пускатели могут быть исполнены:

— в открытыми или защищенными (в корпусе)

— реверсивными или нереверсивным

— со встроенной тепловой защитой электродвигателя от перегрузки или без нее.

Устройство и применение

Магнитный пускатель с защитным тепловым реле.

Помимо простого включения, в случае управления электродвигателем пускатель может выполнять функцию переключения направления вращения его ротора (т. н. реверсивная схема), путем изменения порядка следования фаз для чего в пускатель встраивается второй контактор. Переключения обмоток трехфазного двигателя со «звезды» на «треугольник» производится для уменьшения пускового тока двигателя.

Читать еще:  КАК ПРАВИЛЬНО ПАЯТЬ

Реверсивный магнитный пускатель (реверсивная сборка).

Устройство представляет собой два трёхполюсных котнактора, укреплённых на общем основании и сблокированных механической или электрической блокировкой, исключающей возможность одновременного включения контакторов. Магнитный пускатель, Контактор или реле имеют силовые и блокировочные контакты. Силовые используются для коммутации мощной нагрузки; блок-контакты — в управляющей цепи. Силовой и блок-контакт может быть нормально разомкнутыми (англ. Normal Open, NO) и нормально замкнутыми (англ. Normal Close, NC). Нормально открытый контакт в нормальном положении контактора разомкнут. Нормально закрытый контакт в нормальном положении контактора замкнут. Контакты контактора, пускателя или реле на принципиальных схемах показываются в нормальном положении. Нормальным называется такое положение, когда катушка электромагнита контактора не находится под напряжением, то есть контактор отключен.

На территории СНГ некоторые производители электрооборудования в каталогах и списках оборудования не акцентируют разницу между контакторами и магнитными пускателями.

Схемы управления освещением через контакторы и магнитные пускатели

Основы

Для включения магнитных пускателей и контакторов используют кнопочные посты. Это устройства, в которых есть 2 или 3 кнопки типа «Пуск» и «СТОП» или «Вперёд», «Назад» и «СТОП», есть и другие менее распространённые варианты. Кнопки эти представляют собой кнопку без фиксации с нормально-замкнутой и нормально разомкнутой парой контактов.

Пускатели и контакторы – это электромагнитные коммутационные приборы. Чтобы его силовые контакты замкнулись, нужно подать напряжение на катушку. Она притянет сердечник (якорь) на котором закреплены контакты (конструкция может различаться). Когда вы снимите напряжение с катушки – прибор отключится, и его силовые контакты разомкнуться.

Кроме силовых в этих приборах есть блок-контакты (обычно несколько их групп). Они не способны выдерживать большую нагрузку, а предназначены для реализации схемы самоподхвата и индикаций. Дело в том, что если просто через кнопочный пост подать напряжение на катушку – аппарат включится, но когда вы отпустите кнопку – сразу же отключится. Это нужно, например, в лебёдках и других грузоподъемных механизмах, но не в цепях, которые работают длительное время без остановок, как свет и электродвигатели вентиляционных систем.

Чтобы этого избежать и нужна схема самоподхвата – нормально-разомкнутый блок контакт подключают параллельно кнопкам «ПУСК» на кнопочном посту.

Обычно такие коммутационные аппараты используют для подключения к сети электроприборов большой мощности: тэнов, двигателей или как в нашем случае больших осветительных установок.

Схема подключения кнопочного поста и её принцип работы

Чтобы подключить контактор или пускатель для управления светом с двух кнопок (как и любой другой системой) нам понадобится:

  1. Кнопочный пост.
  2. Контактор или пускатель с количеством силовых контактов (полюсов) равным количеству фаз.
  3. Три жилы провода.

Подключение контактора к кнопочному посту выполняется так:

  1. Определяют напряжение катушки аппарата (обычно 220 или 380).
  2. Фазу берут с силовых контактов (если катушка на 380 – берём две разноименных фазы, если 220 – фазу и ноль).
  3. Подключают фазный провод на нормально-замкнутые контакты кнопки «СТОП».
  4. Последовательно с кнопкой «СТОП» подключают кнопку «ПУСК».
  5. От нормально-разомкнутой пары блок-контактов контактора или пускателя прокладывают два провода к кнопочному посту (от двух контактов соответственно) и подключают их к «ПУСКу», так чтобы её нормально-разомкнутая пара и разомкнутые блок-контакты были подключены параллельно. При этом контакты, на которые теперь пришла фаза, назовем условно «1», а на которые фаза подастся после нажатия на клавишу и срабатывания блок-контактов «2». Важное примечание: к этому шагу у нас уже есть приходящая фаза через нормально-замкнутый «СТОП» на разомкнутый «ПУСК», к этой же цепи подключены и блок-контакты пускателя или контактора.
  6. К блок-контакту «2» подключаем вывод катушки (часто на современных контакторах они обозначаются как A1 и A2).
  7. Второй вывод катушки подключаем к нулю, если она рассчитана на напряжение 220В или к другой фазе – если на 380В соответственно.
  8. Подключаем силовые питающие провода, с этих же клемм обычно берут фазу на кнопочный пост.
  9. Подключают провода от системы освещения (самих осветительных установок).

Всё что описано выше, но в графическом виде вы можете увидеть на этой схеме.

На рисунке дополнительно установлена индикация включения – лампочка в цепи управляющих кнопок и блок-контактов. Она позволит понять, включен ли контактор и наружный свет, не отходя от кнопочного поста.

Примечание: схема управления светом с помощью пускателей также хороша и тем, что можно легко организовать управление светом из двух и более мест – нужно просто добавить кнопочные посты параллельно имеющимся.

Дополнительные датчики

Как уже было сказано выше, управление освещением с помощью контакторов и пускателей часто используется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат в себе небольшое реле или симистор, но максимальная мощность подключаемой активной нагрузки, как правило, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не предназначены для их питания. К такой нагрузке можно отнести мощные лампы типа ДНаТ, ДРЛ, МГЛ и прочие, которые активно используются в уличных фонарях и прожекторах.

Для этого схема включения освещения контактором или пускателем с помощью датчиков отличается от схемы с кнопочным постом лишь тем, что вместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазной сети:

Схемы можно совместить, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем тумблер, который будет подавать фазу на катушку.

Если вы собираетесь использовать датчики в чистом виде – учтите, что они не предназначены для оперирования сигналом напряжением в 220В переменного тока. Поэтому такие устройства как фотореле семейства ФР, которые столь распространены в быту, содержат схему питания датчиков, триггеры или другие пороговые элементы, схемотехнику которых мы в этой статье рассматривать не будем! Если вам интересна эта тема – пишите в комментариях и мы подробно о ней расскажем. Надеемся, вам стало понятно, как производится управление освещением через контактор и магнитный пускатель. Как вы видите, схема не сложная, главное разобраться с особенностями ее работы.

Напоследок рекомендуем посмотреть видео, на котором наглядно демонстрируется применение такой схемы в быту:

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
