Что такое диф автоматы в электрике

Лампы, люстры, светильники, кабель, электрика, светодиодное оборудование, электромонтажные изделия, светодиодные лампы, светодиодные светильники в Мурманске

Маркировка

  • Номинальный ток – значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи.
  • Номинальное напряжение – напряжение переменного тока (знак

), при котором дифференциальный автомат работает в нормальных условиях.

  • Кривая отключения – отражает порог срабатывания при защите от короткого замыкания.
    • Кривая B– автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется вбытовых сетях сзамоноличенной алюминиевой проводкой.
    • Кривая С– ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве ивофисных сетях.
  • Номинальная отключающая способность – максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии.
  • Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
  • Класс АС – дифференциальные автоматы класса АС защищают от синусоидальных дифференциальных токов.
  • Устройство способно работать при температуре −25°С.
  • Назначение

    • Проведение тока в нормальном режиме.
    • Отключение тока при коротких замыканиях или перегрузке.
    • Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

    Применение

    • Строительные объекты.
    • Жилищно-коммунальное хозяйство и офисы.
    • Промышленные здания.
    • Электрифицированные рекламные конструкции.

    Материалы

    • Корпус и детали выполнены из пластика, не поддерживающего горение.
    • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

    Конструкция

    • Защита от сверхтоков в каждом из полюсов (2Р или 4Р)
    • В блоке дифференциальной защиты предусмотрена кнопка возврат, которая, в случае срабатывания аппарата по дифференциальному току, выходит из корпуса и препятствует повторному включению аппарата без возврата ее в корпус.
    • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
    • На лицевой панели каждого полюса дифференциального автомата АД реализован механический индикатор положения контактов (включено/отключено).

    Преимущества

    • Цена гораздо ниже, чем при покупке УЗО и автоматического выключателя, за счёт совмещения функций в одном изделии.
    • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат начинающему монтажнику.
    • Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
    • Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
    • Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.

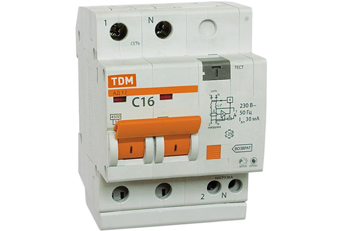

    • Аппараты АД12 и АД14 сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.

    Наименование параметраЗначение
    Соответствуют стандартамГОСТ Р 51327.1-99
    Номинальное напряжение частотой 50 Гц, В230/400
    Номинальный ток In, А6, 10, 16, 20, 25, 32, 40, 50, 63
    Номинальный отключающий дифференциальный ток In, мА10, 30, 100, 300
    Номинальная отключающая способность, А4 500
    Характеристики срабатывания электромагнитного расцепителяС (Возможна поставка дифференциальных автоматов с кривой отключения автомата типа «B»)
    Рабочая характеристика при наличии дифференциального токаАС
    Время отключения при номинальном дифференциальном токе, мс≤40
    Число полюсов2, 4
    Условия эксплуатацииУХЛ4
    Степень защиты выключателяIP 20
    Электрическая износостойкость, циклов ВО, не менее6 000
    Механическая износостойкость, циклов ВО, не менее20 000
    Максимальное сечение присоединяемых проводов, мм 2вход – 25; выход – 16/25*
    Наличие драгоценных металлов (серебро), г/полюс0,6÷2,0
    Масса (2/4-полюсные), кг0,25/0,45
    Диапазон рабочих температур, °С–25 ÷ +40
    • Главная
    • О нас
    • Товары
    • Цены
    • Ресурсы
    • Поиск
    • Контакты

    Электросфера © 2002-2017. Политика конфиденциальности

    Как устроен дифавтомат и для чего его применяют

    Дифавтомат или дифференциальный автоматический выключатель – это устройство которое комбинирует в себе два защитных коммутационных прибора – УЗО и автоматический выключатель. Их используют в электрощитах 220/380 Вольт в быту и на производстве. В этой статье мы рассмотрим, что такое дифавтомат, как он устроен и где применяется.

    Содержание статьи

    Предназначение

    Дифавтоматы используют для защиты проводки от перегрузки, сверхтоков, короткого замыкания, а также для защиты человека от поражения электрическим током при утечках. Утечки могут возникать в результате пробоя на корпус электрических нагревателей (ТЭНов), например, в бойлерах – водонагревательных баках, электрических духовых шкафах, плитах, стиральных или посудомоечных машинах, а также в результате старения или при повреждении изоляции.

    Все эти проблемы можно локализировать, установив устройство, которое сравнивает токи между фазой и нулем, а если через фазу протекает больше, например, на 30 мА, чем через ноль – значит где-то есть утечка и цепь разорвется. Оно называется УЗО (устройство защитного отключения).

    Интересно:

    Слово «дифференциальный», значит разницу между чем-либо или между какими-либо состояниями тела, схемы или системы. Синонимами этого слова будут: различный, неодинаковый. Поэтому устройство, сравнивающее токи в проводах, называют дифференциальным автоматом или дифзащитой.

    Те же причины могут вызвать короткие замыкания. И если вы подключите на одну линию слишком много электроприборов – ваша проводка выйдет из строя от перегрева, поэтому её защищают автоматическими выключателями.

    Дифференциальный автомат совмещает в себе УЗО и автоматический выключатель, поэтому он является универсальным защитным аппаратом.

    Устройство и характеристики

    Как уже было сказано дифавтомат состоит из УЗО и автоматического выключателя, это изображено на схеме, которую приводят на лицевой стороне таких устройств. Это помогает определить, что установлено в электрощите при его обслуживании. Ниже мы расскажем, как отличить УЗО, автомат и дифавтомат.

    На рисунке подписаны составляющие функциональные узлы дифавтомата.

    Электромагнитный расцепитель нужен для того чтобы мгновенно разорвать цепь при коротком замыкании, то есть, когда токи внезапно возрастают в десятки и тысячи раз свыше номинальных.

    Тепловой расцепитель – работает медленнее. Это биметаллическая пластина, которая под действием повышенной нагрузки (больше номинальной на 10%, например) изгибается и также разрывает силовые контакты.

    Дифференциальный трансформатор сравнивает токи между проводами (фазой и нулем), и, если есть утечка – силовые контакты размыкаются.

    Кнопка тест просто замыкает через сопротивление фазу до дифтрансформатора на ноль – после него. Возникает большая разница токов и контакты разрываются. Нужна для безопасной проверки срабатывания дифференциальной части устройства.

    Что внутри дифавтомата? Такой вопрос часто задают те, кто впервые столкнулся с этим видом коммутационных аппаратов.

    НАЗНАЧЕНИЕ ДИФФЕРЕНЦИАЛЬНОГО АВТОМАТА

    Дифференциальный автомат представляет собой устройство, объединяющее в одном корпусе устройство защитного отключения и автоматический выключатель.

    Особенностью данного вида приборов является то, что использовать их в сетях где нулевой и защитный проводники совмещены нецелесообразно. При включении дифавтомата в такую сеть будет происходить постоянное срабатывание защиты.

    Также не рекомендуется применение такого автоматического выключателя в сетях с отсутствующим защитным проводником. При этом защита от токов утечки не сработает пока не произойдет явного касания к токоведущим частям оборудования или проводнику.

    Однако, защитить от опасного поражения электрическим током такой вариант поможет. Более подробно можно почитать про это в материале про УЗО.

    Исходя из вышесказанного применение устройств защиты от токов утечки оправдано только в сетях с надежным заземлением частей оборудования, которые могут оказаться под напряжением в результате поломок или возникновения внештатных ситуаций, связанных с повреждением изоляции токоведущих частей и разделением защитного и заземляющего проводника.

    Так как дифференциальный автомат является комбинированным устройством, то и его характеристики следует рассматривать в комплексе, а именно:

    • отключающая способность модуля токовой защиты;
    • ток отсечки устройства защитного отключения.

    ХАРАКТЕРИСТИКИ И МАРКИРОВКА ДИФФЕРЕНЦИАЛЬНЫХ АВТОМАТОВ

    В международной практике принята маркировка отключающей способности буквами латинского алфавита.

    А – применяются в сетях с большой длинной проводников и имеют отключающую способность – 2-4 Iн.

    В – применятся, как правило, в сетях исключающих индуктивную нагрузку; основном это сети, использующиеся для освещения; отключающая способность – 3-6 Iн.

    С – дифференциальные автоматы с данной маркировкой могут применяться в сетях с комбинированной нагрузкой, то есть выдерживают краткосрочную токовую перегрузку, возникающую во время пуска электродвигателей; отключающая способность – 5-10 Iн.

    D – выключатели данной группы также применяются в сетях с комбинированной нагрузкой, но в отличии от предыдущей группы имеют более высокую токовую уставку – 10-20 Iн.

    К – узкоспециализированные устройства, применяющиеся в сетях, в которых индуктивная нагрузка составляет более 80% от общей нагрузки сети; отключающая способность данной группы составляет – 8-15 Iн.

    Z – данная группа автоматов применяется в слаботочных сетях или цепях питания электронной аппаратуры не допускающей даже краткосрочных токовых перегрузок; отключающая способность – 1-3 Iн.

    Что касается защиты от токов утечки, то здесь необходимо определиться с категорией помещения в сети которого устанавливается диф. автомат.

    В настоящее время выпускаются устройства с различными уставками (IΔn) для защиты от токов утечки, а именно:

    • 10,30 мА– применяются для защиты человека от поражения электрическим током;
    • 100, 300, 500 мА – используются для исключения возгораний в результате повреждения изоляции, или замыкания токоведущих частей на «землю».

    Также на корпусе дифференциального автомата находится буквенная маркировка определяющая возможность отключения при разном характере токов утечки:

    АС – переменный характер токов утечки. Автоматы с данной маркировкой применяются в сетях с о значительной индуктивной нагрузкой, сетях освещения, цепях питания электродвигателей.

    А – самый распространенный тип, рекомендованный к применению в цепях питания бытовых приборов. Рабочая характеристика токов утечки — переменно-пульсирующий.

    В – данная категория дифференциальных автоматов используется исключительно в промышленных установках. Характер тока утечки – постоянный сглаженный и переменный.

    S – используется для обеспечения многоуровневой, селективной защиты. Требуемая селективность достигается за счет задержки срабатывания устройства; задержка отключения равна – 0,1-0,5 с.

    G — также используется для обеспечения селективности, но с меньшей задержкой срабатывания – 0,05-0,09 с.

    По напряжению дифференциальные автоматы подразделяются на одно и трехфазные, соответственно для трехфазной сети следует устанавливать трехфазные устройства. При отсутствии однофазного дифавтомата, в качестве временной меры, возможна установка трехфазного в однофазную сеть, хотя и со снижением эффективности токовой защиты.

    КАК ВЫБРАТЬ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ

    Ввиду большого набора характеристик доступных устройств логично встает вопрос какое же из доступных устройств выбрать для каждого конкретного случая? Разберем каждый момент в отдельности:

    Установка дифференциального автомата в квартире.

    В данном случае исключаются устройства с высокой индуктивной нагрузкой и большими пусковыми токами, а, значит номинал защитного токового устройства, как правило не превышает 16-25 А. При этом уставка защиты от токов утечки не должна превышать – 50 мА.

    Монтаж дифференциального автомата с большим номиналом срабатывания от токов утечки не целесообразен, так как в квартирах уже давно проводка прокладывается скрытым способом, под штукатуркой.

    Дифференциальный автомат для дачи.

    Для этого варианта токовую нагрузку рассчитывают для каждого случая в отдельности, так как на даче могут использоваться поливочные насосы или другое оборудование с повышенной электрической мощностью. К тому же следует учитывать одновременную работу нескольких приборов — насос, кондиционер, освещение.

    Касательно уставки IΔn — следует учитывать состояние сети, и дифференцировать защиту. Это достигается разделением сети на силовые питающие цепи в которых имеются электродвигатели и сети освещения. Для каждой цепи устанавливаются дифавтоматы различных категорий как потоку отсечки, так и по характеристике тока утечки.

    Отдельно стоит выделить полностью деревянные постройки, к которым применяются отдельные требования по прокладке электропроводки и разделению защиты на:

    • защита человека от воздействия токов утечки;
    • противопожарная.

    Выбор дифференциального автомата для частного дома.

    Здесь следует учитывать характер нагрузки активная, индуктивная или смешанная, а именно наличие и количество электродвигателей и вероятность их одновременного включения и работы. В случае если существует вероятность возникновения больших пусковых токов, то оптимальным выбором будет установка автоматического выключателя категории D.

    Номинал токовой отсечки дифференциального автомата должен определяться исходя из существующей нагрузки и состояния питающей сети. Относительно защиты от токов утечки, оптимальным выбором будет устройство с характеристикой – А и сработкой при – 50 мА.

    Также при наличии полностью деревянных конструкций с установленными в них электроприборами следует разделять защиту сетей от токов утечки — на противопожарную, и защитную.

    УЗО ИЛИ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ, ЧТО ВЫБРАТЬ?

    Однозначного мнения по данному вопросу не существует некоторые специалисты советуют связку УЗО – автоматический выключатель, другие ратуют за установку диф. автоматов. Давайте рассмотрим достоинства и недостатки каждого из этих вариантов.

    Место для монтажа – совместное подключение УЗО и автоматического выключателя занимает в щитке три посадочных места, дифференциальный автомат – два. Экономия налицо. Хотя, на рынке уже появились диф. автоматы занимающие в щитке одно посадочное место.

    Сложность определения причины отключения дифференциального автомата. Вопрос не актуален, так как выпускаются устройства с сигнальными флажками, по которым можно определить какая часть устройства привела к отключению.

    Трудоемкость подключения УЗО и автомата токовой защиты. Спорно, потому что для специалиста подключение такой схемы не вызывает никаких проблем, а дилетант может допустить ошибку и при подключении дифавтомата.

    Дифференциальные автоматы с электромеханическим блоком лишены данного недостатка и остаются работоспособными даже при обрыве нулевого проводника, что исключает возможность поражения людей. Единственный недостаток дифференциальных устройств с электромеханическим блоком – их высокая стоимость, по сравнению с аналогичными электронными конструкциями.

    © 2012-2020 г. Все права защищены.

    Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

    Что такое дифференциальный автомат

    Дифференциальный автоматический выключатель представляет собой уникальное устройство, в котором одновременно сочетаются функции автоматического выключателя и защитные свойства УЗО.

    Дифференциальный автомат предназначен для защиты человека от поражений электрическим током при его соприкосновении с токоведущими частями электрооборудования либо при утечке электрического тока. В этом случае дифференциальный автомат выполняет функции устройства защитного отключения.

    Также устройство осуществляет защиту электрической сети от коротких замыканий и перегрузок, выполняя функции автоматического выключателя.

    Конструкция устройства

    Конструктивно диф автоматы из состоят рабочей и защитной части.

    Рабочая часть представляет собой автоматический выключатель, в котором имеется специальный механизм независимого расцепления и рейка сброса с помощью внешнего механического воздействия. В различных типах диф автоматов устанавливаются четырехполюсные или двухполюсные автоматические выключатели.

    Дифференциальный автомат, как и обычный автоматический выключатель, оборудован двумя расцепителями:

    • — электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания;
    • — тепловой расцепитель срабатывает в случае возникновения перегрузки защищаемой группы.

    Защитной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Кроме этого, модуль преобразовывает электрический ток в механическое воздействие, с помощью которого через специальную рейку осуществляется сброс выключателя.

    Для обеспечения питания модуля защиты от электрического тока он включается последовательно с автоматическим выключателем.

    В модуле защиты от электрического тока имеются некоторые дополнительные устройства, среди которых дифференциальный трансформатор, обнаруживающий остаточный электрический ток, а также электронный усилитель с катушкой электромагнитного сброса.

    Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и автомат (если он исправен) должен отключиться.

    Как работает диф автомат

    В диф автомате, как и в устройстве защитного отключения, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку, на которой обеспечивается защита.

    Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к токоведущим частям установки никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

    Этими токами в магнитном сердечнике трансформатора тока наводятся встречно направленные равные магнитные потоки. В результате этого ток вторичной обмотки равен нулю и чувствительный элемент – магнитоэлектрическая защелка не срабатывает.

    В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляционных свойств диэлектрика, происходит нарушение баланса тока и магнитных потоков.

    Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, расцепляющий автомат и контактную систему.

    Где применяются диф автоматы

    Дифференциальный автомат может с успехом применяться в однофазных и трехфазных сетях переменного тока. Эти устройства способствуют значительному повышению уровня безопасности в процессе постоянной эксплуатации различных электроприборов.

    Кроме этого, дифференциальные автоматические выключатели способствуют предотвращению пожаров, вызванных возгоранием изоляции токоведущих частей некоторых электрических приборов.

    Дифференциальные автоматы: виды, конструкция, применение

    В электротехнике есть масса терминов, которые неизвестны непрофессионалам. Но иногда необходимо немного углубиться в изучения определенных устройств, чтобы правильно сделать их выбор при покупке. Каждый дифференциальный автомат представляет собой компактное изделие, сочетающее в себе функции выключателя и защитного аппарата УЗО. Главная цель применения этого оборудования состоит в полном предохранении пользователей от удара током при соприкосновении с каким-то прибором или в результате короткого замыкания. Важной функцией аппаратуры является отключение электрического тока, если есть риск получить повреждение. Надежный дифференциальный автомат выключатель защитит от перегрузок в сети на производстве или в бытовом использовании. Это универсальный аппарат, без которого сложно обойтись, если вы используете сразу несколько мощных электроприборов.

    Особенности конструкции: за счет чего функционирует дифференциальный автомат?

    Это техника, которая состоит из защитной и рабочей частей. Функциональная, то есть рабочая часть агрегата — выключатель, который срабатываетавтоматически. Он обязательно включает механизм для независимого расцепления через активное механическое воздействие. В разных автоматах могут устанавливаться выключатели двух- или четырехполюсного типа.

    В конструкции дифференциального прибора предусмотрено наличие двух расцепителей — теплового и электромагнитного. Примечательно, что первый срабатывает при перегрузке конкретной группы электрических приборов, а второй обеспечивает полную защиту при коротком замыкании оборудования.

    Модульная или защитная часть дифференциального автомата позволяет своевременно выявить ток утечки и провести преобразование электрического тока в механическое воздействие, которое полностью безопасно. Модуль защиты и автоматический выключатель подключаются к питанию последовательно друг с другом для обеспечения функциональности и длительной работы. В защитной части автомата присутствует дополнительный элемент — трансформатор для обнаружения остаточного электрического тока. Также в конструкции предусмотрено наличие электронного усилителя с электромагнитной катушкой. Каждый автомат дифференциальный 16а имеет кнопку для предварительного тестирования на корпусе, которая поможет проверить устройство.

    Виды дифференциальных автоматов

    Для обозначения аппаратов разного типа используются буквы латинского алфавита. Рассмотрим основные вариации электротехнических изделий:

    • A – применяются для защиты полупроводниковых устройств;
    • B – подходят для осветительных сетей общего назначения;
    • C – обладают высокой перегрузочной способностью, используются в оборудовании с умеренными пусковыми электрическими токами;
    • D – защищают электротехнические устройства с тяжелым запуском;
    • Z – для разнообразной электронной техники;
    • K – дифференциальные автоматы для индуктивной нагрузки (для решения других задач не приспособлены).

    Надежный дифференциальный автомат abb станет предпочтительным вариантом для многих потребителей. Это продукция известного шведско-швейцарского бренда, которая отличается высоким уровнем износостойкости и длительными сроками эксплуатации. Подобный дифференциальный автомат купить можно в нашем интернет-магазине, предварительно выбрав оборудование, подходящее для ваших конкретных целей. Электротехническая аппаратура от известной марки предоставляется с гарантией качества и соответствующими сертификационными документами.

    Что такое диф автоматы в электрике

    Общие принципы дифференциальной защиты

    Для защиты распределительных сетей на напряжении 0.4 кВ в системах электроснабжения часто применяют дифференциальную защиту, работают на основе магнито-электрического реле. Принцип работы такого реле очень прост. Реле сравнивает величины прямого и обратного тока в линии и в случае, если эти величины расходятся на величину превышающую уставку, отключает линию. Обычно величина уставки реле дифференциальной защиты выбирается из ряда 10, 30, 100, 300 мА. Величина тока утечки 10 и 30 мА позволяет не допустить наступление фибрилляции сердца человека и спасти ему жизнь, а уставки 100 и 300 мА чаще применяют для защиты здания от пожара и устанавливают для защиты группы линий.

    Реализация дифференциальной защиты

    Реализация дифференциальной защиты возможна как в отдельном корпусе – в этом случае устройство называется УЗО, так и в совмещенном, с обычном автомате корпусе. В этом случае устройства называются дифференциальные автоматы или диффавтоматы. Дифференциальные автоматы совмещает в себе 3 типа защиты: тепловую защиту от перегрузки линии, мгновенную защиту от короткого замыкания и дифференциальную защиту по току утечки на основе магнито-электрического реле. Подбор такого автомата необходимо вести по всем 3 параметрам. Ошибка в выборе чревата не только потерей денег, потраченных на дифференциальный автомат, но и пожарной опасностью. Так же возможны ложные или неселективные срабатывания защиты. Доверяйте выбор коммутационных аппаратов профессионалам.

    Автоматические выключатели дифференциального тока серии АВДТ-63 тип А

    Автоматические выключатели дифференциального тока (АВДТ) представляет собой аппарат, сочетающий функции автоматического выключателя с электромехническим УЗО типа А.

    При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. АВДТ реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток, что позволяет без ограничений применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, видеомагнитофоны, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.)

    Принцип работы автоматических выключателей дифференциального тока серии АВДТ-63.

    Автоматические выключатели дифференциального тока объединяют в себе два устройства, обеспечивающие три вида защиты электрической цепи:

    — автоматический выключатель серии ВА 47-63 (Характеристика С) с защитой от тока перегрузки и тока короткого замыкания;
    — электромеханическое УЗО тип А размыкание гарантировано в случае, если синусоидальный или пульсирующий дифференциальный ток внезапно возникает, или медленно увеличивается.
    Работоспособность блока защиты от токов утечки выключателей проверяется ежемесячно нажатием кнопки «ТЕСТ”. При нажатии ее выключатель должен мгновенно отключиться. Чтобы после проверки снова вернуть выключатель в рабочее состояние, необходимо перевести ручку взвода в положение I-ВКЛ.

    Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка

    Устройство защитного отключения (УЗО) – отключит электричество, если вы коснетесь рукой оголенного провода, если изоляция кабеля начнет «пробивать». Но оно совершенно не защитит проводку от короткого замыкания или перегрузки для этого нужен автоматический выключатель (автомат). Дифавтомат объединяет в себе функции узо и автомата. Что выбирать, узо + автомат или дифавтомат и как их отличить?

    Как отличить УЗО от дифавтомата

    1. Прямое указание производителя. Иногда прямо на корпусе пишется «Дифавтомат» или «УЗО»

    Маркировка. Если присутствует маркировка на русском языке, например у производителей IEK и EKF, то буквы «ВД» (выключатель дифференциальный) говорят о том, что перед вами УЗО, а буквы «АВДТ» (автоматический выключатель дифференциального тока) или «АД» (автомат дифференциальный) – дифавтомат.

  • Сила тока. На лицевой части корпуса самые большие цифры показывают номинальный ток. Если перед этими цифрами нет букв, то перед вами УЗО. Буквы «А», «В», «С» и «D» перед силой тока указывают на тип теплового и электромагнитного расцепителя, значит перед вами дифавтомат.
  • Схема. УЗО и дифавтомат на корпусе иногда имеют схему. В бо́льшей части они похожи, но в дифавтомате дополнительно находится тепловой и электромагнитный расцепитель.

    Подключение

    В распределительном щитке УЗО подключается вместе с однолинейным автоматическим выключателем (автоматом) по предложенной схеме:

    Схема подключения УЗО и автомата в щитке

    В такой схеме, в случае утечки электричества (например если пробила изоляция в стиральной машине) срабатывает УЗО, а если случается короткое замыкание или перегрузка, срабатывает автомат. Несколько преимуществ такого подключения:

    1. Отдельное устройство всегда выполняет функции лучше, чем комбинированное, следовательно связка УЗО + автомат всегда будет надежнее работать, чем дифавтомат.
    2. К одному УЗО можно подключить несколько автоматических выключателей. Например по этой схеме: В ней каждый из автоматов сработает при коротком замыкании или перегрузе, а УЗО сработает, если в сети появилась утечка.
    3. При срабатывании видно, что стало причиной отключения – перегруз/короткое или утечка. Соответственно, найти причину неисправности становится гораздо легче.

    Дифавтомат содержит в одном корпусе автомат и УЗО. В связи с этим у него только одно достоинство – он занимает меньше места в щитке, да и то, только в случае, если вы решитесь подключить всю комнату на один автомат.

    Что лучше УЗО + автомат или дифавтомат, посмотрим на схеме

    Рассмотрим типичную задачу для подключения в квартире. Подключение кухни:

    • Контур розеток;
    • Контур освещения;
    • Проточный водонагреватель;
    • Электроварочная панель;
    • Электродуховка;
    • Кондиционер.

    Под каждый из этих контуров в щитке необходимо оборудовать отдельный автомат. Также обязательно защитить кухню от утечек, т.к. это комната, в которой используется вода и существует вероятность затопления сверху.

    Подсчитаем места, занятые на DIN-рейке в варианте использования УЗО + автоматы:

    УЗО с автоматами

    А теперь решим ту же задачу с использованием дифференциальных автоматов:

    Дифавтоматы на рейке

    Как видно из схемы, на самом деле дифавтомат в реальных условиях занимает места больше, чем УЗО + автомат.

    Стоимость

    Давайте подсчитаем, сколько денег придется потратить на приведенные выше схемы. Для удобства используем стоимость оборудования от ABB:

    Подсчет стоимости оборудования УЗО+автоматы

    Теперь такие же подсчеты сделаем для использования дифавтоматов:

    Подсчет стоимости дифавтоматов

    Получается, что использовать дифавтоматы в три раза дороже, чем связку УЗО + автоматы.

    Замена

    Какой бы ни была надежной техника – со временем она ломается. В случае с УЗО, автоматами и дифавтоматами – ремонтировать сами устройства нет смысла – их меняют целиком. В случае поломки автомата, стоимость замены будет 2.15$ + услуги электрика.

    Внутри корпуса дифавтомата находится такой же электромагнитный и температурный автомат. В пределах одного производителя качество деталей идентичное, следовательно вероятность поломки автоматического выключателя за 2.15$ такая же, как и дифавтомата за 31$. Следовательно, преимущество, опять же, за связкой УЗО + автомат.

    Что выбрать, УЗО или дифференциальный автомат?

    Получается, что дифавтомат имеет два преимущества перед связкой УЗО + автомат:

    1. Дешевле;
    2. Экономит место на DIN-рейке ;

    Но эти преимущества проявляются только при формировании простой схемы, где используется только один выключатель в щитке. Что случается очень редко. В остальных случаях использовать связку автомат + УЗО лучше дифференциального автомата.

    Видео. Преимущества УЗО и дифавтоматов.

    В ролике наглядно показаны отличия подключения УЗО+автомат и дифавтомата, рассказаны плюсы и минусы обоих решений.

    Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

    Как же все-таки отличить УЗО от дифавтомата? В чем разница? На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

    Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

    Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

    Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

    Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

    Визуальное отличие

    Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

    Различие по маркировке

    На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.

    Различие в электрической схеме

    Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

    Различие в аббревиатуре

    На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

    По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

    Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

    В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

    Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

    Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

    Читать еще:  Для чего нужен автоматический выключатель
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
