Как проверить сопротивление изоляции кабеля мегаомметром

Замер изоляции кабельных линий

Замер изоляции кабельных линий реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на замер изоляции кабельных линий, позвоните по телефону: . Отправить письменную заявку Вы можете на email или через форму заказа .

Кабельные линии перед началом работ, а также с определенной периодичностью, проверяются на эксплуатационные характеристики, одна из которых сопротивление изоляции. Именно данная характеристика определяет, сможет ли кабель выдерживать токовые нагрузки, не перегреется ли он и не прогорит ли. Проверка сопротивления изоляции производится мегаомметром. Прибор этот не самый сложный в плане использования, но некоторые моменты применения требуют знаний. Итак, как провести измерение сопротивления изоляции кабельных линий мегаомметром.

Существуют определенные нормативы, которые распределены по классификации самих кабельных линий, представленные в основном тремя позициями:

  • силовые высоковольтные, где напряжение в системе превышает 1000 вольт;
  • силовые низковольтные – это ниже 1000 вольт;
  • контрольные системы и управления.

Кабели двух первых позиций измеряются мегаомметром при напряжении 2500 вольт. Контрольные при напряжении от 500 до 2500 вольт. При этом у каждой позиции свои нормы.

Кабеля контрольные, сигнальные, общего назначения

Это довольно большая группа изделий. К ней можно отнести кабеля, монтируемые для цепей управления, автоматики, питания эл/приводов, подключения защитных, распределительных устройств и так далее. Для них нормой считается, если сопротивление изоляции не ниже 1. Но это общепринятый показатель. Точное значение, в зависимости от разновидности кабеля, следует искать в его сопроводительной документации.

Для кабелей связи нормы сопротивления несколько иные, более «жесткие». Для линий городских н/ч – не менее 5, магистральных – 10 (МОм/км).

Если кабель имеет наружную оболочку из алюминия с покрытием из ПВХ, то норма сопротивления выше и равняется 20.

Примечание. ПУЭ оговаривает, что измерение сопротивления изоляции проводится мегаомметром с напряжением индуктора:

  • для кабелей в цепях не более 500 В – 500;
  • до 1 000 В – 1 000;
  • все остальные – 2 500.

Специалистам не нужно объяснять, что все требования к сопротивлению изоляции указываются в технических заданиях, ГОСТ и СНиП на определенный вид работы. Его величину несложно узнать по паспорту кабеля, а при необходимости контроля состояния изделия произвести соответствующее измерение. Специфика этой операции оговорена в п. 1.8.7. ПУЭ (7-я редакция).

В быту для оценки степени износа изоляции силового кабеля можно воспользоваться следующей таблицей, которая отражает ориентировочные усредненные нормы.

Так как непрофессионал не в состоянии учесть всех нюансов конструктивного исполнения изделия и его использования, этого, как правило, вполне достаточно, чтобы понять, стоит ли закладывать данный образец или он уже непригоден к эксплуатации. То есть отбраковать. Ну а если есть определенные сомнения, то нелишне проконсультироваться с профильным специалистом.

Замеры сопротивления изоляции электропроводки: приборы и условия

Для обеспечения безопасности использования электропроводок, Правилами СНиП и ГОСТ, установлен регламент, согласно которому проводятся проверки на сопротивление изоляции.

  • Закрытая;
  • Открытая.

В данном случае, к проводке закрытого типа, относя проводники расположенные внутри помещений (частные дома, квартиры, офисы). Главным условием при проведении измерительных работ, является отсутствие повышенной влажности в помещении.

Для того, чтобы измерить сопротивление на открытых участках проводников (расположенных на улице), необходимо учитывать следующие факторы. На улице не должно быть повышенной влажности, и температура воздуха должна быть положительной.

Обратите внимание! Зимой, при отрицательных температурах, точно померить сопротивление не получится.

Качество изоляционного покрытия, для проводки закрытого типа частных домов и квартир, необходимо измерять один раз в три года. Лучшим вариантом проверить изоляцию, будет, произвести ее летом.

Стоит отметить, что в некоторых случаях, качество изоляции открытой проводки проверяется раз в год, и при соблюдении следующих условий:

  • Наружная проводка в частных домах и коттеджах;
  • На различных предприятиях использующим высокое напряжение и при наличии большого количества оборудования;
  • Для эксплуатируемого оборудования.

Для контрольных измерений сопротивлений изоляций, используют мегомметр. Проверка сопротивления изоляции в квартирах производится при напряжении 1000 В, кабели проверяются напряжением 2500 В.

Измерение сопротивления кабеля: последовательность работ

Измерительные работы по определению сопротивления изоляции токоведущих проводников, выполняются как индивидуально, так и в масштабах электроизмерительных лабораторий. Данную работу, выполняют мегомметром.

Какие виды мегомметров бывают:

  • Механические;
  • Электронные.

Механические устройства выполнены на основе генератора электрического тока, и измерительного устройства. Электронные модели могут при помощи программного обеспечения, подключаться к компьютеру.

В первую очередь, производится проверка устройства. Если провода устройства разомкнуты, то при проверке, стрелка должна стремиться к знаку бесконечности, если провода замкнуты, стрелка устройства должна быть в нулевом положении.

Далее, обязательно осуществляется проверка отсутствия напряжения на проводнике, и проводник заземляется.

Обратите внимание! Если измерения производятся в домашней электросети, то обязательно отсоединить все электроустройства.

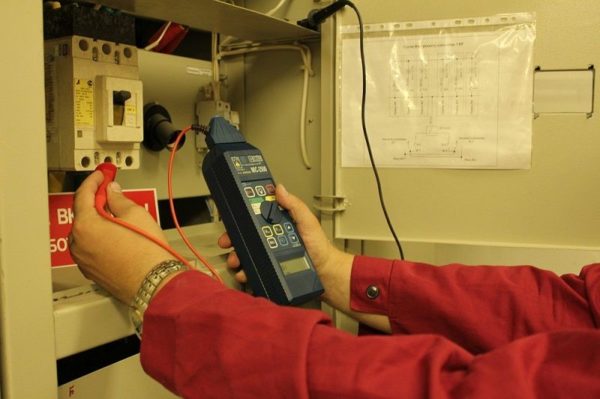

После того, закрепляются щупы устройства на проводнике, и осуществляются измерительные работы. Данные о замерах, заносятся в протокол.

Порядок действий следующий (. КАБЕЛЬ ОБЕСТОЧЕН. ):

  1. Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
  2. Если есть оболочка, экран, броня — их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
  3. На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
  4. Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
  5. Снимаем с испытуемой жилы провод заземления
  6. Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
  7. На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.
  8. Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы. В конце отключаем прибор от электроустановки

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно — объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) — он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры.

В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь. В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром — это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

​е

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей — это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Видео: измерение сопротивления изоляции

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Замер изоляции кабельных линий реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на замер изоляции кабельных линий, позвоните по телефону: . Отправить письменную заявку Вы можете на email или через форму заказа .

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

© 2003-2021 ИНТЕХ — Вентиляция и кондиционирование. Контакты

Как измерить сопротивление изоляции кабеля?

  • Какие приборы используют?
  • Методика проведения испытаний
  • Как часто проводят замеры?
  • Кто проводит проверку и зачем это нужно?

Какие приборы используют?

Прежде чем приступать к работе, нужно замерить температуру воздуха окружающей среды. Для чего это необходимо? Если кабельная линия во время отрицательной температуры будет иметь частицы воды, то они превращаются под действием мороза во льдинки, а лед – это диэлектрик, который не имеет проводимости. Поэтому когда сопротивление будет измеряться при отрицательной температуре, то эти льдинки обнаружены не будут.

Затем для того чтобы осуществит замер изолирующего слоя проводки (ее сопротивление), необходимо обладать специальными приборами и средствами для диагностики. Измерить сопротивление можно специальным прибором, который называется мегаомметром (на фото ниже).

Мегаомметром можно замерить сопротивление на напряжение 2500 В (изоляция низковольтных и высоковольтных линий). Измерение происходит на напряжение 500–2500 В контрольных силовых линий (цепи управления, цепи питания, короткозамыкатели и т. д.).

Такие приборы должны каждый год проходить государственную поверку, в результате которой ставится штамп, где указывается серийный номер и дата, когда необходимо пройти следующую поверку. Каждый кабель имеет свои нормы, ГОСТ и ПУЭ, согласно которым проводятся проверки и испытания проводов.

Методика проведения испытаний

Прежде чем осуществить измерение сопротивления изоляции проводов и кабелей следует выполнить следующие действия:

  1. Проверить состояние прибора. Для этого следует проверить направление стрелки при разомкнутых (стрелка показывает на бесконечность) и сомкнутых (показывает на ноль) проводах.
  2. Проверить отсутствие питания. Провод не должен быть под напряжением.
  3. Заземлить кабель, который будут испытывать.

Измерение отличается в зависимости от классификации силовых линий, но эти отличия незначительные. Например, контрольный кабель имеет свою отличительную особенность: для того, чтобы измерить сопротивление, провод не нужно отсоединять от схемы.

Изоляция приборов проверяется с помощью специальных устройств, к которым во время испытаний прикасаться запрещено. Показания следует снимать только тогда, когда стрелка прибора примет устойчивое положение. Измерение осуществляется в течение одной минуты. С электронными приборами дела обстоят быстрее и результат выводится сразу на экран. Все данные следует записать в блокнот.

После того как все данные были получены, необходимо составить акт и протокол испытания. В первую очередь следует сравнить полученные значения с существующими нормами и требованиями. Затем сделать вывод: пригоден ли кабель для дальнейшей эксплуатации. И только после этого составить протокол измерения сопротивления изоляции кабеля. Образец протокола предоставлен на фото ниже:

Более подробно о том, как пользоваться мегаомметром, вы можете узнать из нашей статьи!

Как часто проводят замеры?

В организациях небольших размеров сопротивление измеряют с периодичностью один раз в три года (согласно ГОСТу и ПТЭЭП). Изоляция электропроводки фиксируется в протоколе, в котором помимо замеров указывается и проверка исправности УЗО.

Измерение сопротивления изоляции на объектах с повышенной опасностью должны проводиться каждый год. Это такие помещения, где присутствует повышенная влажность или высокая температура. На промышленных предприятиях такой замер позволит предотвратить или избежать остановки оборудования. После того как был осуществлен осмотр оборудования составляется специальный отчет, в котором указывается полностью состояние электроустановок.

Измерение следует проводить согласно установленным срокам. Ведь благодаря этому можно заранее избежать различных аварийных ситуаций, которые могут иметь серьезные последствия. Также несвоевременная проверка несет за собой штрафы, которые накладывают соответствующие органы.

Ниже представлена схема периодичности проверок в зависимости от классификации и категории помещения:

Кто проводит проверку и зачем это нужно?

Для того чтобы измерить сопротивление необходимо иметь специальное разрешение и доступ. Исходя из этого, кабель могут испытывать только специальные компании и организации, которые имеют квалифицированных сотрудников. Они должны пройти соответствующее обучение и получить требуемый разряд по электробезопасности.

Проводить замер необходимо для того, чтобы заранее выявить повреждения в оборудовании. Ведь изоляция играет значительную роль в безопасности работы с электрооборудованием. Если кабель или провод поврежден, то значит электроустановка становится опасной при работе. Ведь провод или кабель могут загореться и стать причиной пожара. Если заранее проверить кабель на исправность изолирующего слоя, это предотвратит от таких неприятностей, как:

  • преждевременный выход из строя оборудования;
  • короткое замыкание проводки;
  • поражение током работника;
  • аварийные ситуации различного характера.
Читать еще:  Монтаж распределительной коробки

Именно поэтому очень важно проводить измерение сопротивления изоляции кабеля. Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как измерить сопротивление изоляции проводов и кабелей. Надеемся, предоставленная инструкция была для вас полезной и интересной!

Наверняка вы не знаете:

Измерение сопротивления изоляции мегаомметром

Хотя мегаомметр относится к приборам, используемым преимущественно в промышленных условиях, бывают ситуации, когда он окажется полезным в домашнем хозяйстве. Один из таких случаев – необходимость измерить параметры повредившейся электропроводки трансформатора, двигателя или иного устройства. Тем, кто работает с такими приборами, необходимо знать, как производится правильное измерение сопротивления изоляции мегаомметром.

Устройство и принцип работы

Вопрос о том, как прозвонить кабель мегаомметром, встает в связи с невозможностью корректно измерять этот показатель посредством обычного мультиметра. Последний не дает возможности оценить наличие повреждений у кабельного изоляционного слоя и нарушений его целостности: даже в случае достаточно большого номинального напряжения ток утечки слишком мал, чтобы измеряться мультиметром.

Мегаомметр дает возможность определять сопротивление изоляционного материала, разделяющего кабельные жилы, обмотки электродвигателя, иные конструкции в электроинструментах.

Важно! Данные приборы выпускаются в разных вариантах исполнения. Чтобы выбрать, какой измеритель приобрести, стоит опираться на особенности их функционирования, а также учитывать сметы и расценки.

Электромеханический мегаомметр

Это самая ранняя конфигурация данного прибора. Она включает в себя генератор тока, работающий от вращения ручки, сопротивления, амперметр со шкалой, а также клеммы, к которым при определении нужных параметров подсоединяются проводки: заземление, линия и экран. Аппарат можно описать как обладающий простой конструкцией и не зависящий от внешних источников тока. Есть и ряд минусов: высокая погрешность шкалы, необходимость поддержания неподвижности корпуса прибора для получения максимально точных измерений.

Электронный мегаомметр

В таких приборах испытательное напряжение формирует электросхема, замер реализуется посредством измерителя аналогового типа. Таким образом, можно проверять сопротивление без необходимости крутить ручку. Он также позволяет замерить показатель абсорбции, описывающий содержание влаги в изоляционном материале.

Микропроцессорные мегаомметры

Основными плюсами таких приборов являются компактное исполнение и наличие цифрового табло. Это позволяет совместить разные функции (оценку сопротивления заземления, фазно-нулевой петли и иные) в одном корпусе, что избавляет от необходимости носить с собой много устройств.

Измерения мегаомметром

Приступая к проверке изоляции кабеля мегаомметром, нужно определить, к какому типу относится обследуемый провод. Описание последовательности работ для разных типов кабелей имеет схожий вид, но для каждой группы существуют определенные нюансы.

Измерение высоковольтных линий

Сюда относятся провода с напряжением более тысячи вольт. Согласно нормам, изоляция таких изделий должна иметь сопротивление, превышающее 1000 МОм. Прибор, которым производят замеры, должен быть рассчитанным на 2500 В (аналогично и для низковольтных кабелей).

Испытание низковольтных кабелей

Для таких кабелей показатель должен быть не ниже 0,5 МОм. Сначала прибор ставят между жилами фаз, затем – между фазами и нулем, после этого (если у провода пять жил) – между фазами и заземлением, в самом конце – между заземлительной и нулевой жилами (последнюю перед этим надо отсоединить от шины).

Испытание контрольных кабельных систем

Здесь используются приборы на 500-2500 В. Итоговый результат должен быть больше 1 МОм. Вывод прибора ставят на одну жилу, оставшиеся соединяются и помещаются на землю. Второй вывод кладется на какую-либо жилу, не подлежащую измерению в данный момент. Произведя измерения, жилку кладут к другим и начинают тестировать следующую.

Подготовка к работе

Перед тем, как проверить сопротивление любого кабеля, необходимо обязательно убедиться в том, что на нем нет напряжения. Для высоковольтных линий применяется индикатор высокого напряжения, для низковольтных – защитные средства для манипуляций в электрических установках. Также необходимо вывесить предупреждающие плакаты.

Изучение проверяемой схемы измерения

Перед тем, как замерить сопротивление кабельной изоляции мегаомметром, нужно рассмотреть схему электроцепи, где производятся измерения. Она может включать в себя электроприборы, не заточенные под производимое измерительным устройством выходное напряжение. Этим приборам нужно обеспечить защиту от напряжения, выключив их из цепи или произведя операции по заземлению.

Правила безопасности при работе с мегаомметром

Поскольку данные приборы могут генерировать очень высокое напряжение, измерительные операции должны производиться парой работников, хотя бы у одного из них должна быть четвертая группа допуска по электрической безопасности. Без соответствующей подготовки использовать такое оборудование опасно – пользователя может ударить током.

Подключение мегаомметра к тестируемой линии

В гнездовые разъемы, соответствующие линии и заземлению, вставляют щупы с одиночными наконечниками. Бинарный щуп применяют, когда требуется ликвидировать токи утечки: один конец ставят в гнездо линии, а другой, помеченный как «Э», – в экранное.

С линией прибор соединяют с помощью клемм. С целью узнать сопротивление изоляционного материала оба щупа помещают на голые участки проводов.

Измерения

При выполнении измерений мастер не должен прикасаться к незащищенным участкам проводов и других компонентов цепи, а также к выходным клеммам измерительного прибора. Нельзя выполнять работы без предварительной проверки отсутствия напряжения на кабельных жилках (ее можно осуществить специальным тестером).

Важно! Ни в коем случае нельзя выполнять работы без предварительной ликвидации остаточного заряда с оборудования. Делают ее посредством портативного заземления, прикладывая его к токоведущим компонентам. Остаточный заряд нужно убирать также после каждого измерения.

Как померить сопротивление изоляции кабеля

Проверка одножильного провода наиболее проста и занимает около минуты. Щупы помещают на броню и на жилку, пускают напряжение. При отсутствии брони щуп ставят на заземлительную клемму. Показания менее 0,5 МОм указывают на пробивание изоляционного материала. Такой кабель к эксплуатации не годен.

У многожильных элементов проверке подлежит каждая жилка. Пока проверяется один провод, остальные кладутся вместе в жгут. При необходимости протестировать заземление в жгут помещают и соединенный с заземляющей шиной провод. Броня, если она присутствует, также присоединяется к жгутовой конфигурации.

Измерение изоляции асинхронного двигателя мегаомметром

Если двигатель функционирует на напряжении менее 1000 В, тестировать его надлежит значением в 500 в. Перед замерами его надо отсоединить от питания. Один щупик соединяют с корпусом, другой – последовательно ставят на все выводы. Помимо этого, тестируют отсутствие нарушений в обмоточных соединениях. В этом случае щупики подключают к парам обмоток.

Тестирование показателя изоляционного сопротивления позволяет установить, пригоден ли кабель к дальнейшей эксплуатации. Выполняется эта процедура мастерами, прошедшими необходимое обучение основам электробезопасности.

Видео

Методика замера сопротивления изоляции кабеля

Сопротивление изоляции проводов постоянному току – первостепенная характеристика, определяющая надежность и работоспособность электроснабжения объекта. Необходимость ее замеров регламентируется нормами эксплуатации электрооборудования и цепей.
Измерения осуществляются специальным прибором – мегаомметром. С его помощью проводятся замеры на электротехническом оборудовании всех типов, кроме частей устройств с рабочим напряжением менее 60 В. Номинальное напряжение мегаомметра выбирается с учетом напряжения обмотки.

Почему повреждается изоляционная оболочка

Изоляция кабеля подвержена воздействию таких факторов как:

-напряжение;
-температурно-влажностные условия;
-эксплуатационные факторы;
-солнечный свет;
-электрические взаимодействия жил внутри кабеля;
-механические повреждения.

Цель замеров сопротивления изоляции ↑

Проведение таких работ необходимо для обеспечения противопожарной безопасности объекта и электробезопасности его персонала. Часто такие замеры выполняются для определения частей электроустановок, вызывающих срабатывание УЗО. Нарушение целостности изоляции повышает риск поломки оборудования и способно спровоцировать возгорание.

Своевременные проверки изоляционного покрытия и периодические измерения его сопротивления направлены на -предотвращение:
-ускоренного износа оборудования и его поломки;
-внеплановых расходов на покупку нового оборудования или ремонт поврежденного;
-короткого замыкания проводов, возгорания, пожаров;
-поражения сотрудников электрическим током;
-аварий;
-простоев производства и связанных с ним убытков;
-штрафных санкций со стороны контролирующих органов.

Типы и принцип действия мегаомметров ↑

Мегаомметры бывают разных конфигураций: с ручным приводом (со встроенным генератором) и электронные, получающие питание от аккумулятора. Для измерений используются исправные приборы, имеющие сертификат соответствия. Точность мегаомметров подтверждается ежегодными проверками в службах Госстандарта.
Принцип действия таких приборов состоит в определении силы тока, проходящего через проверяемую электроустановку под воздействием пульсирующего постоянного напряжения. В комплекте с мегаомметром обычно идут 2–3-метровые гибкие провода из меди с сопротивлением изоляции от 100 МОм. Они оснащены оконцевателями и зажимами-крокодилами с изолированной рукояткой.

По допустимому напряжению мегаомметры бывают: на 500, 1000, 2500 и 5000 В. Для исследования проводов сечением до 16 мм2 используются приборы на 1 кВ, а при большем сечении и при контроле бронированных проводов – на 2,5 кВ. Испытания эксплуатируемых установок 380/220 В, кроме ранее оговоренных ситуаций, выполняются 500-вольтовым мегаомметром.

Периодичность контроля сопротивления изоляции ↑

Сопротивление изоляции контролируется:

1. На заводе – после производства кабеля.
2. После поставки на объект – перед монтажом и перед вводом системы в эксплуатацию.
3. До и после ремонтных работ на линии электропитания.
4. В ходе эксплуатации сетей, в рамках плановых испытаний – с соблюдением сроков, обозначенных в нормативах:
-для сварочных аппаратов и устройств переносного типа – через 6 месяцев;
-для осветительных устройств, проводки лифтов и кранов – ежегодно;
-для остальных категорий электрооборудования – через 3 года.

Кто вправе выполнять замеры сопротивления изоляции ↑

Замеры сопротивления изоляции кабелей недопустимо выполнять без соответствующего допуска. Их проводят бригады обученных электротехников с группой безопасности III или выше. В установках до 1000 В такие замеры осуществляют 2 специалиста с группой безопасности одного из них III или выше. В установках от 1000 В работают бригады в составе минимум 2 электротехников с группой безопасности одного из них IV или выше.

В инженерном центре «ПрофЭнергия» работает слаженный коллектив опытных электротехников. Мы имеем необходимые лицензии, допуски и инструменты для профессионального оказания всевозможных электротехнических услуг. Обращайтесь, и мы обеспечим надежную работу вашего оборудования! Для заказа услуги или консультации звоните: 8 (495) 191-18-02.

Методика измерений ↑

Перед работами мегаомметр подвергается контролю – проверяются его показания при размыкании и замыкании проводов. Приборная стрелка при таких положениях должна показывать на значения бесконечности и нуля. Затем с использованием проверенного индикатора контролируется отсутствие напряжения на кабеле, и заземляются его токоведущие жилы.
При использовании мегаомметра недопустимо касаться соединенных с ним токоведущих элементов. В ходе испытаний важно использовать диэлектрические перчатки. Выполненное ранее заземление убирается строго после подсоединения прибора.

Методика измерения сопротивления изоляции такова:
1. С учетом категории исследуемого объекта устанавливается напряжение для последующих замеров. При неопределенном сопротивлении цепного участка на приборе вначале устанавливается его максимум.
2. Отключаются или замыкаются все составляющие цепи, имеющие малый предел сопротивления изоляции. Аналогичные действия выполняются по отношению к конденсаторам и полупроводниковым приборам.
3. Проверяемая цепь заземляется.
4. При проверке кабеля ˃1000 В – на изоляцию концевой воронки накладывается подсоединенный к зажиму электрод. Иначе возможно искажение показаний из-за токов утечки по изоляционной поверхности.
5. При проверке кабеля 6. Подключаются щупы. С проверяемого объекта снимается заземление.
7. Замер выполняется продолжительностью в 1 минуту, вращением рукоятки генератора индукторного мегаомметра или при помощи кнопки прибора с сетевым питанием. В упрощенном варианте проверяется каждая фаза кабеля по отношению к остальным заземленным фазам. При получении показаний, несоответствующих нормам, исследуемый параметр замеряется между каждой фазой и 2-мя фазами по отношению к земле.
8. Отключаются щупы. Нейтрализуется остаточное напряжение.

Инженерный центр «ПрофЭнергия» имеет все необходимые инструменты для качественного проведения замера сопротивления изоляции кабеля, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать замер сопротивления изоляции кабеля или задать вопрос, звоните по телефону: +7 (495) 181-50-34 .

Снятие показаний и измерение результатов ↑

Показания снимаются со шкалы прибора при условии устойчивости стрелки. Для достижения ее устойчивости и правильного снятия показаний ручку индукторного мегаомметра следует вращать с интенсивностью 120 об/мин. Результаты снимаются спустя 15 и 60 секунд после старта вращения. Такой метод используется для расчета коэффициента абсорбции (диэлектрического поглощения) кабеля: КА = R60/R15, отношение тока поляризации к току утечки.
Этот коэффициент характеризует уровень увлажненности диэлектрика изоляционной оболочки. При влажной изоляции КА≈1, а при сухой R60˃R15 на 30–50%. На основании этого параметра определяется потребность в просушке гигроскопической изоляции. Возникновение влаги провоцирует резкое снижение сопротивления и увеличение тока утечки. Это объясняется содержанием во влаге свободных ионов в виде растворенных примесей.

Читать еще:  Переделка автоматического выключателя

С уменьшением сопротивления:
-растут диэлектрические потери;
-уменьшается напряжение теплового пробоя;
-наблюдается усиленный нагрев изоляции;
-ускоряется тепловое старение.

Если определять коэффициент абсорбции не требуется, показания снимаются после стабилизации стрелки, но вращение ручки должно длиться минимум 1 минуту. По завершении испытаний, перед отсоединением мегаомметра накопившийся заряд отводится с цепи наложением заземления. Показания обрабатываются и вносятся в протоколы с внесением полученных значений и указанием приборов.

Оптимальные значения ↑

Допустимое сопротивление изоляции зависит от назначения электрооборудования или линии. В таблице указаны минимальные границы этого параметра и рекомендуемые характеристики мегаомметра в зависимости от типа испытуемого оборудования.

Объект испытаний

Предельный минимум сопротивления изоляции, МОм

Напряжение мегаомметра, В

Установки напряжением ˃12 В переменного и ˃36 В постоянного тока

Cопротивление изоляции кабеля: нормы и таблица

Качество изоляции влияет на исправность обеспечения объектов электроэнергией. Процесс измерения сопротивления изоляции кабеля необходим для полного исключения возникновения короткого замыкания ввиду пробоя оболочки, к которому могут привести нарушение эксплуатации или ошибка в подключении проводников.

Виды проводников

Чтобы сопротивление изоляции кабеля было проведено корректно, в первую очередь нужно выбрать подходящий вид кабеля. По функциональному назначению их разделяют на три вида:

  • Контрольные – это проводники, использующиеся в подключении разнообразных электроприборов, устройств с дистанционным управлением, защитных и автоматических устройств. Показатели измерения сопротивления изоляции контрольного кабеля должны начинаться от 1 МОм. Точные показатели нужно смотреть в инструкциях к проводнику, так как контрольные кабели — это группа, включающая в себя достаточно обширный список изделий.
  • Низковольтные силовые – данные электропровода эксплуатируются для проведения проводки в жилых помещениях, также это вторичные цепи различных установок. Здесь данные диагностики не должны быть ниже 0,5 МОм.
  • Силовые высоковольтные кабели – сопротивление изоляции в среднем 10 МОм. Высоковольтные проводники предназначены для кабельных воздушных ЛЭП. При измерении сопротивления изоляции высоковольтного кабеля ориентируйтесь на то, что тем выше показатели, тем лучше.

Таблица сопротивления изоляции для различных кабелей

Согласно главе 1.8 Правил устройства электроустановки, допустимы следующие показатели сопротивления изоляции для устройств напряжением до 1000 В:

Наименьший показатель сопротивления изоляции, МОмНапряжение мегаомметра, ВКабель
0,5500-1000Распределительные устройства, щиты, шинопроводы
0,51000Электропроводки
0,5500Вторичные цепи, элементы при питании от отдельного источника или через разделительный трансформатор для рабочего напряжения до 60 В
1500-1000Цепи управления, защиты. Автоматики и измерений, цепи возбуждения машин постоянного тока, присоединенные к силовым цепям
1500-1000Вторичные цепи каждого присоединения, цепи питания приводов разъединителей и выключателей
10500-1000Шины постоянного тока на щитах управления и в распределительных устройствах

Аппараты для проведения проверки

Данные фиксируются при помощи мегаомметра. Конструкция датчика включает в себя источник снабжения постоянным током и устройство диагностики. Мегаомметр получает питание от генератора переменного тока с выпрямительным мостом.

По расчетному электронапряжению существуют мегаомметры до 1000 В и выше — до 250 В. Измерение сопротивления изоляции кабеля совершается на напряжение 500-2500 В.
В пакете с аппаратом обычно вложены медные проводки в 2-3 метра, их сопротивление составляет до 100 мОм.

Одна из самых распространенных моделей прибора – M4100/1-5. Оптимальная скорость вращения ручки прибора – 120 в минуту. Генератор питания включается мануально. Также есть мегаомметры M4100/4, M4100/3. Эти приборы не так распространены, но не менее хороши на практике.

Посредством мегаомметра реально выявить и предотвратить следующее:

  • возгорание;
  • аварийные ситуации;
  • неисправности приборов;
  • короткие замыкания;
  • опасность поражения электрическим током рабочего персонала;
  • изнашивание устройства.

Меры безопасности при проверке:

  • Диагностику изоляции кабелей с 1 кВ напряжением имеют право проводить только профессионалы, имеющие 3 группу по электробезопасности. Команда диагностиков должна включать как минимум двух квалифицированных электриков
  • Перед началом диагностики убедитесь в том, что вокруг области проверки отсутствуют посторонние люди
  • После того, как мегаомметр будет подключен к токопроводящим жилам, строго запрещено трогать их руками.

Методика проведения измерений

Изначально нужно помнить о том, что результат замера сопротивления изоляции кабелей сильно зависит от состояния влажности и температуры в комнате, где проводится мероприятие. При низкой температуре в структуре электропровода застрянут мелкие части льда, который, как известно, не является проводником электричества, соответственно, мегаомметр не сможет засечь эти частички в нем. Исходя из этого, рекомендуемая температура проведения проверок – от -30 до 50 C. Влажность воздуха должна составлять до 85-90 %. Это также зависит от модели кабели и материала оболочки, все это стоит уточнять в приложенной документации.

Также от конкретной модели проводника зависит величина напряжения, необходимые условия диагностики и требуемый участок кабеля.

Прежде всего нужно провести несколько приготовлений, осуществление которых повысит продуктивность проводимых мероприятий.

Выполняется проверка устройства. Фиксируются показатели мегаомметра при разомкнутых (стрелка прибора указывает на отметку бесконечности) и замкнутых проводниках (стрелка прибора указывает на ноль).

Следующее – удостовериться в отсутствии напряжения на проводнике, для этого надо отключить его от сети и заземлить токоведущие жилы проверяемого элемента. Наличие напряжения обязательно проверяется при помощи указателя напряжения, предварительно испытанном на электроустановке исходя из правил охраны труда. Проводить проверку при хотя бы частичном присутствии напряжения запрещено.

Перед тем как начнется диагностика, убедитесь в том, что все детали с трансформаторами отключены от диагностируемой детали.

Для начала диагностики прибор ставят в горизонтальное положение согласно рабочей инструкции. Измерение сопротивление у проводников напряжением меньше 50 В делается под электронапряжением 100 В. Проверку электроустановок до 50 В напряжением 500 В включительно проводить настоятельно не рекомендуется.

При снятии данных мегаомметра удостоверьтесь в том, что стрелка стоит в стабильной позиции. Для этого крутите рукоять мегаомметра со скоростью 120-140 об/мин. Если вам необходимо знать коэффициент абсорбции электропровода, снимайте данные стрелки по прошествии 16 секунд после старта вращения рукояти устройства. Если же нужно просто узнать показатели сопротивления, то снимайте показатели, после того как стрелка полностью замрет, но не раньше минуты.

Когда проверка сопротивления изоляции кабеля завершена, те детали, которые были диагностированы со слабым сопротивлением, должны быть разобраны с целью выявить и устранить повреждение.

  • между фазными жилами — А-В, В-С, А-С
  • между фазными жилами и нулем — А-N, В-N, С-N;
  • между фазными жилами и землей, если пятижильный провод — А-РЕ, В-РЕ, С-РЕ;
  • между нулем и землей — N-PE. В этом случае сначала отключите ноль от нулевой шины.

Итак, диагностика проведена и результаты получены, теперь нужно определить уровень сопротивления изоляции проводов. Примерные данные вы можете увидеть в списке, приведенном ниже:

  • 2 Мом и меньше — очень низкий уровень
  • 2-5 МОм — низкий уровень
  • 5-10 МОм — уровень ниже нормы
  • 10-50 МОм — хороший уровень
  • 50-100 МОм — высокий уровень
  • 100 Мом и больше — крайне высокий уровень.

Следуя всем рекомендациям, вы сможете корректно провести диагностику сопротивления изоляции кабелей. Помните, что неаккуратность и нарушения в технике безопасности могут привести к непредсказуемым последствиям. Будьте очень внимательны.

Измерение сопротивления и испытание изоляции кабеля мегаомметром

Электролаборатория«МОСЭНЕРГОТЕСТ» гарантирует точность и оперативность проведения замеров сопротивления и испытание электрической прочности изоляции кабеля и электропроводов, а также других видов электроизмерений. Обращаясь к нам, вы делаете выбор в пользу профессионализма, качества и скорости!

НАИМЕНОВАНИЕ РАБОТЕДИНИЦА ИЗМЕРЕНИЯЦЕНА
Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кв.1 линия:
3 жилы
5 жил
120,00 ₽
150,00 ₽


Электролаборатория «МОСЭНЕРГОТЕСТ» проводит различные электроизмерения в Москве на производственных и жилых объектах по заказу клиента. Помимо комплекса основных услуг, мы также осуществляем измерение сопротивления изоляции кабеля мегаомметром – высокоточным прибором, использование которого гарантирует оптимальный результат проверки электросистемы.

От состояния электросетей зависит безопасность людей в помещении, а также правильная работа электрооборудования. Испытания изолирующей обмотки проводятся именно для того, чтобы предотвратить возможные повреждения кабелей и проводов. Согласно нормативам, осуществляется измерение сопротивления изоляции кабеля и проводов примерно раз в год, особенно, если к помещению предъявляются повышенные требования пожаробезопасности.

Измерения сопротивления изоляции кабеля и проводов мегаомметром: цены и выбор подрядчика

Во избежание неприятных последствий, при принятии решения о проведении различных электротехнических работ и замеров, необходимо обратиться в организацию, обладающую профессиональным опытом и разрешением на проведение электроизмерений. От квалификации сотрудников данной организации будет зависеть бесперебойная работа электросистемы, а также безопасность людей, находящихся в помещении. Именно поэтому к выбору подрядчика для осуществления электроизмерений нужно подходить ответственно.

Цена электроизмерений зависит от нескольких параметров. В частности, от объема требуемых работ, от сложности конфигурации электросети, ее протяженности. Чтобы узнать более точные расценки на замеры, необходимо вызвать на объект специалиста, который составит смету и после необходимых расчетов озвучит стоимость проведения электроизмерений.

Электроизмерения от«МОСЭНЕРГОТЕСТ» — качественно, профессионально, оперативно

Электролаборатория«МОСЭНЕРГОТЕСТ» производит измерение сопротивления изоляции электропроводки, кабеля, контура заземления, а также другие электроизмерения, профессионально и оперативно. При осуществлении работ специалисты компании применяют только технологичное оборудование, прошедшее все этапы тестирования, установленные Госстандартом.

Помимо измерений мегаомметром уровня сопротивления изолирующей обмотки кабеля, электролаборатория«МОСЭНЕРГОТЕСТ» также предлагает комплекс других видов электроизмерений и высококачественных сопутствующих услуг. В частности:

  • проверку состояния элементов заземляющих устройств в электроустановках и оборудовании;
  • проверку наличия цепи, а также измерения переходных сопротивлений между заземляющими проводниками и заземлителями, заземляющими проводниками и заземляемыми элементами;
  • измерение сопротивления заземляющих устройств;
  • замеры удельного сопротивления земли;
  • измерение сопротивления изоляции кабельных линий, обмоток в электродвигателях, аппаратах, вторичных цепях, электропроводке и электрооборудовании напряжением до 10 кВ;
  • замеры сопротивления петли«фаза-нуль» в установках, где присутствует глухозаземленная нейтраль;
  • проверку срабатывания защиты различного типа в электроустановках, калибровку плавких вставок;
  • тестирование автоматических выключателей на срабатывание по току;
  • тестирование кабельных линий и оборудования повышенным напряжением;
  • проверку устройств автоматики, релейной защиты и телемеханики;
  • проверка устройства защитного отключения и пр.

Электролаборатория«МОСЭНЕРГОТЕСТ» прошла процедуру регистрации в Ростехнадзоре, поэтому наши специалисты обладают всеми необходимыми правами для проведения электроизмерений. Во время проведения работ сотрудники электролаборатории применяют качественное оборудование. Производятся замеры специалистами, обладающими необходимой квалификацией и группой допуска.

Заказы наших клиентов выполняются в короткие сроки. После проведения электроизмерений заказчику предоставляется точный технический отчет электролаборатории, составленный по всем правилам, установленным специальными госорганами. В него включен список проведенных проверок, рекомендации по эксплуатации электросети, различные протоколы и, в случае обнаружения недочетов, дефектная ведомость со схемой устранения неполадок. Если клиентам потребуются работы по наладке электросети, они также могут заказать их у специалистов нашей компании.

Электролаборатория«МОСЭНЕРГОТЕСТ» гарантирует точность и оперативность проведения замеров сопротивления и испытание электрической прочности изоляции кабеля и электропроводов, а также других видов электроизмерений. Обращаясь к нам, вы делаете выбор в пользу профессионализма, качества и скорости!

Проверка сопротивления изоляции кабеля мегаомметром

Вот и отпуску конец. Сегодня рассмотрим тему взаимоотношения силового электрического кабеля и мегаомметра. Здесь будет присутствовать два вопроса: прозвонка и проверка сопротивления изоляции. В зависимости от вида мегаомметра (стрелочный или цифровой) будет отличаться и порядок действий.

Для чего проверяют сопротивление изоляции кабеля?

Для чего вообще производят эти измерения? Ток у нас течет по проводнику, которым является медная или алюминиевая жила (или много жил). И между токопроводящей жилой и окружающей средой находится изоляция — пластмассовая, резиновая, ПВХ, бумажная, масляная.

Изоляция защищает жилу от соприкосновения с другой жилой, с окружающей средой, с человеком. Характеристикой качества изоляции, кроме прочих, является сопротивление изоляции. Эта характеристика измеряется в омах и их производных (кило, мега, гига).

Сопротивление — это величина обратная проводимости, то есть она показывает способность не пропускать электрический ток. Чем слабее изоляция, тем больше вероятность, что ток найдет путь и распространится из кабеля через токопроводящие поверхности и материалы. То есть произойдет пробой изоляции кабеля на поверхность какую-нибудь.

Изоляция может ухудшаться по следующим причинам:

  • старение изоляции в течении времени
  • увеличенная влажность
  • механические повреждения
  • воздействие агрессивной среды
Читать еще:  Как проверить состояние обмотки электрического двигателя

Допустимые значения сопротивления изоляции

Величины сопротивления изоляции (Rx) кабелей различных типов должны быть выше допустимых значений. Допустимые значения определяются в ГОСТах, технических условиях, нормах и объемах испытания электрооборудования. Если брать нормы по испытанию сопротивления изоляции силовых кабельных линий, то тут всё просто:

  • испытываются мегаомметром на 2500В на протяжении 1 минуты
  • значение Rх должно быть больше 0,5 МОм для кабелей до 1кВ включительно
  • для кабелей напряжением выше 1кВ значение сопротивления изоляции не нормируется, а факторами, определяющими пригодность является величина тока утечки при высоковольтных испытаниях и отсутствие пробоев

Порядок проверки сопротивления изоляции кабеля мегаомметром

Приходишь на объект, и видишь например следующую картину.

Перед непосредственно проверкой сопротивления изоляции надо убедиться, что:

  • жилы кабеля прозвонены и промаркированы (о прозвонке читайте тут)
  • на жилах кабеля, куда будем подавать напряжение нет грязи, нагори, краски (на жиле кабеля такого нет, но это может быть на заземлении, которое окрашивают или же оно может быть покрыто слоем ржавчины, тогда надо отскрести отверткой или ножом)
  • на другом конце кабеля никто не работает и кабель отсоединен от нагрузки и источника питания (не стоит подавать напряжение на монтажника, который может разделывать кабель с другой стороны, или замерять Rx кабеля с нагрузкой, также стоит проследить, чтобы мы не подали высокое напряжение на вторичные цепи и элементы, которые могут от 2500В прийти в негодность, поэтому иногда их просто мегерят на 500В)
  • кабель обесточен и предусмотрены меры, не допускающие случайную подачу напряжения на испытуемый кабель (замки, плакаты, выкачены ячейки)
  • если мегер-тест (измерение сопротивления изоляции) идет в комплексе с высоковольтными испытаниями, то нужно убедиться, что на втором конце кабеля (второй конец — противоположный от места испытания) выставлен человек или помещение заперто и огорожено с вывешенными плакатами
  • мегаомметр находится в исправном состоянии и годен к эксплуатации (клеймо поверки на корпусе и концы прибора испытаны)
  • вы имеете право и квалификацию работать с мегаомметром и производить данный вид работ (3 группа по электробезопасности и не просроченная проверка специальных знаний, плюс медосмотр)
  • провода мегаомметра должны иметь высокую изоляцию (тут можно еще сделать следующее: свести два провода мегаомметра и подать напряжение — значение должно быть нулевым, так как изоляции между проводами нет, а если развести — то бесконечность — так как сопротивление воздуха велико)

После того, как вышеприведенные пункты стали очевидно реализованы, можно приступать к делу. Помегерим!

Измерение сопротивления изоляции кабеля мегаомметром

Порядок действий следующий (. КАБЕЛЬ ОБЕСТОЧЕН. ):

  1. Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
  2. Если есть оболочка, экран, броня — их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
  3. На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
  4. Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
  5. Снимаем с испытуемой жилы провод заземления
  6. Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
  7. На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.
  8. Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы. В конце отключаем прибор от электроустановки

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно — объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) — он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры. В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь.

В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром — это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей — это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Сохраните в закладки или поделитесь с друзьями

Методика измерения сопротивления изоляции

Если Вам требуется технический отчёт, Вы можете заказать услугу замер сопротивления изоляции в нашей лаборатории.

1. Общие положения

1.1. Настоящий документ устанавливает методику выполнения измерения сопротивления изоляции электрооборудования, проводов и кабелей в действующих и реконструируемых электроустановках для всех потребителей электроэнергии независимо от их ведомственной принадлежности.

1.2. Настоящий документ разработан для применения персоналом электроизмерительной лаборатории ООО «БЭТЛ» при проведении приемосдаточных и периодических испытаний в электроустановках, напряжением до и выше 1000 В.

1.3. В электроустановках напряжением выше 1000 В измерения производятся по наряду, а в установках напряжением до 1000 В по распоряжению. В тех случаях, когда измерения мегаомметром входят в содержание работ, оговаривать эти измерения в наряде или распоряжении не требуется.

1.4. К выполнению измерений и испытаний допускают лиц, прошедших специальное обучение и аттестацию, имеющих запись о допуске к испытаниям и измерениям в электроустановках до 1000 В

1.5. Измерение сопротивления изоляции должен проводить только квалифицированный персонал единолично или в составе бригады. Производитель работ должен иметь группу по электробезопасности не ниже III. В состав бригады может включаться ремонтный персонал с группой по электробезопасности не ниже II.

2. Нормативные ссылки

При разработке методики использованы следующие нормативные документы:

2.1. Мегаомметры ЭСО202/1-Г, ЭСО202/2-Г. Паспорт Ба 2.722.056ПС.

2.2. Правила технической эксплуатации электроустановок потребителей (ПТЭЭП).

2.3. Правила устройства электроустановок (ПУЭ).

2.4. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. ПОТ Р М — 016-2001. РД 153-34.0-03.150-00.

2.6. ГОСТ Р 50571.1-93 «Электроустановки зданий».

2.7. ГОСТ Р 50571.16-99 «Электроустановки зданий. Испытания».

2.8. ГОСТ Р 8.563-96 «Методики выполнения измерений»

3. Характеристика измеряемой величины, нормативные значения измеряемой величины.

3.1. Объектом измерения являются электрооборудование и электропроводки напряжением до и выше 1000 В

3.2. Измеряемой величиной является сопротивление изоляции.

3.3. Измеренное сопротивление изоляции электрооборудования напряжением до 1000 В должно быть не ниже, минимально допустимого значения, приведенного в таблице.

Напряжение мегаомметра, В

Сопротивление изоляции, МОм

свыше 50 до 100

свыше 100 до 380

4. Условия измерений

4.1 Измерение проводят в помещениях при температуре 25±10°С и относительной влажности воздуха не более 80%, если в стандартах или технических условиях на кабели, провода, шнуры и оборудование не предусмотрены другие условия.

4.2 Значение электрического сопротивления изоляции соединительных проводов измерительной схемы должно превышать не менее чем в 20 раз минимально допускаемое значение электрического сопротивления изоляции испытуемого изделия.

4.3. Характеристики изоляции электрооборудования рекомендуется измерять по однотипным схемам и при одинаковой температуре. Сравнение характеристик изоляции должно производиться при одной и той же температуре изоляции или близких ее значениях (разница температур не более 5°С). Если это невозможно, то должен производиться температурный пересчет.

5. Требования безопасности

ВНИМАНИЕ! Не приступайте к измерениям, не убедившись в отсутствии напряжения на измеряемом объекте.

5.1. Перед началом испытаний необходимо убедиться в отсутствии людей, работающих на той части электроустановки, к которой присоединен испытательный прибор, запретить находящимся вблизи него лицам прикасаться к токоведущим частям и, если нужно, выставить охрану.

5.2. Измерение сопротивления изоляции мегаомметром должно осуществляться на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.

5.3. При измерении мегаомметром сопротивления изоляции токоведущих частей соединительные провода следует присоединять к ним с помощью изолирующих держателей (штанг).

5.4. При работе с мегаомметром прикасаться к токоведущим частям, к которым он присоединен, не разрешается. После окончания работы следует снять с токоведущих частей остаточный заряд путем их кратковременного заземления.

6. Подготовка к выполнению измерений

Для выполнения измерений используются мегаомметры ЭСО202/1-Г или ЭСО202/2-Г в зависимости от требований к испытательному напряжению.

6.1. Перед началом измерений необходимо изучить электроустановку здания и убедиться в отсутствии напряжения на испытываемом объекте, принять меры препятствующие допуску на испытуемый объект лиц, не участвующих в испытаниях, при необходимости выставить наблюдающего. Произвести отключение электроприборов, снять предохранители, отключить аппараты (автоматические выключатели, переключатели), отсоединить электронные схемы и электронные приборы, электрические части электроустановки с пониженной изоляцией или пониженным испытательным напряжением.

6.2. Установить на мегаомметре переключатель измерительных напряжений в нужное положение (в соответствии с требованиями к испытательному напряжению), а переключатель диапазонов в положение I.

Схема проверки изоляции мегаомметром

Измерение изоляции кабеля:

6.3. Проверить исправность мегаомметра. При вращении ручки генератора должен светиться индикатор «ВН».

7. Выполнение измерений

7.1. Убедившись в отсутствии напряжения на объекте, подключить объект к гнездам «rx». При необходимости экранирования, для уменьшения влияния токов утечки, экран объекта подсоединить к гнезду «Э». Для уменьшения времени установления показаний перед измерением сопротивления по шкале II в течении 3-5 сек. вращать ручку генератора при закороченных зажимах «rx».

7.2. Для проведения измерений вращать рукоятку генератора со скоростью 120-144 оборотов в минуту.

7.3. Отсчет значений электрического сопротивления изоляции при измерении проводят по истечении 1 мин с момента приложения измерительного напряжения к образцу, но не более чем через 5 мин, если в стандартах или технических условиях на конкретные кабельные изделия или на другое измеряемое оборудование не предусмотрены другие требования. Перед повторным измерением все металлические элементы кабельного изделия должны быть заземлены не менее чем за 2 мин.

7.4. При измерении параметров изоляции электрооборудования должны учитываться случайные и систематические погрешности, обусловленные погрешностями измерительных приборов и аппаратов, дополнительными емкостями и индуктивными связями между элементами измерительной схемы, воздействием температуры, влиянием внешних электромагнитных и электростатических полей на измерительное устройство, погрешностями метода и т.п

7.5. Электрическое сопротивление изоляции многожильных кабелей, проводов и шнуров должно быть измерено:

— для изделий без металлической оболочки, экрана и брони — между каждой токопроводящей жилой и остальными жилами, соединенными между собой или между каждой токопроводящей; жилой и остальными жилами, соединенными между собой и заземлением.

— для изделий с металлической оболочкой, экраном и броней — между каждой токопроводящей жилой и остальными жилами, соединенными между собой и с металлической оболочкой или экраном, или броней.

8. Оформление результатов испытаний (измерений).

8.1. Результаты проверки отражаются в протоколе соответствующей формы.

8.2. Перечень замеченных недостатков должен предъявляться заказчику для принятия мер по их устранению.

8.3. Протокол испытаний и измерений оформляется в виде электронного документа и хранится в соответствующей базе данных. Второй экземпляр протокола распечатывается и хранится в архиве электроизмерительной лаборатории.

8.4. Копии протоколов испытаний и измерений подлежат хранению в архиве электролаборатории не менее 3 лет.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
