Как проверить проводку в квартире

Проверка новой электропроводки в квартире

Новая электропроводка – первый этап

Под первым этапом я обычно понимаю прокладку электропроводки на голые стены в стройварианте, перед тем как приступят к работе штукатуры и отделочники. Или во время ремонта квартир, когда провода укладываются в штробы.

Но перед тем, как перевести дух на месяц-другой, пока провода будут закрываться штукатуркой (гипсокартоном), шпатлевкой, обоями, плиткой, Очень и очень нужно провести проверку правильности и качества сделанной электропроводки. Обязательно посмотрите пошаговую инструкцию о замене электропроводки в квартире своими руками на сайте mrelektrik.ru.

Иначе горе ждет электрика, если во время второго этапа выяснится, что он какой-то провод забыл проложить, а в распределительной коробке (под дорогущей штукатуркой) неправильные или некачественные подключения. По другому это означает – как сделать ремонт без проблем, с точки зрения электрика.

Проще проблемы, которые описаны здесь – проверка новых установленных розеток.

Проблемы с новой проводкой можно разделить на два вида:

  • Ошибки электрика
  • Ошибки (небрежность) штукатуров, сантехников, потолочников, и других специалистов

На счет других специалистов можно сказать вот что. Нужно обязательно быть с ними в контакте – оставлять свой телефон, просить чтобы звонили, если не знают, что за провода, и т.п. Ведь если какой-то провод будет перебит, то после того, как сделан ремонт, проблемы будут у всех. Особенно, если финишная отделка подошла к концу.

Однако, нас прежде всего интересуют

Проверка электропроводки на ошибки электрика

Они могут быть всегда и у всех. И у опытных, имеющих всевозможные допуски и множество околоэлектрических баек, и у новичков, начинающих свой профессиональный путь.

Поэтому рассчитывать на авось не надо никогда. На собственном опыте убедился, что лучше после прокладки проводов потратить 15 минут на проверку электропроводки, чем потом через месяц грызть локти и новую штукатурку (или итальянские обои!), чтобы отыскать пропавший ноль.

Для проверки необходим прибор для прозвонки (лучше – мультиметр). Во время проверки автомат группы должен быть отключен. Вопрос качества соединений в распределительной коробке рассмотрим в другой статье.

Простой способ проверки новой электропроводки

Ниже расскажу, как проверить проводку, когда розетки и выключатели ещё не установлены.

Схему квартирной электропроводки (простейший случай для одной группы питания после автомата, когда на один автомат посажены и розетки, и освещение) можно представить так:

Упрощенная схема квартирной электропроводки

Такой схема будет после всех подключений в распределительной коробке. Что нужно сделать для проверки?

Первое. Проверить на наличие короткого замыкания. Иначе говоря, между фазой, нулем и землей не должно быть контакта. Качество изоляции при высоком напряжении можно или принять на веру, исходя из качества кабеля. Если веры нет, проверить мегаомметром (можно попросить при покупке). Также надо проверить визуально, есть ли механические повреждения изоляции кабеля.

Второе. Замкнуть все выключатели. Иначе говоря, соединить все провода, которые будут соединяться посредством контактов выключателей. Затем закоротить три провода (фаза, ноль, земля) на одной из розеток. Теперь схема квартирной электропроводки приобрела такой вид:

Проверка новой электропроводки

Третье. Прозвонить все выводы розеток и светильников. Как несложно догадаться, прозвонка должна показывать короткое замыкание. Или, если быть точнее, сопротивление проводов – 1-2 Ома.

После того, как проверка всех подключений прошла успешно, необходим ещё один важный шаг. Нужно уверенно заявить хозяину объекта и другим специалистам, проводящим работы после электрика, что электропроводка проверена и на 100 % исправна.

Четвертое. Новую электропроводку надо испытать под максимально возможной нагрузкой.

Ещё раз суть статьи – новую проводку надо сфотографировать и прозвонить!

Этими простыми действиями после проверки новой электропроводки вы снимаете с себя ответственность за возможные в дальнейшем проблемы. Кроме того, спокойный сон – важная составляющая жизни электрика 🙂

Прозвонка кабелей и проводов при ремонте проводки в квартире

Прозвонка проводов и кабелей – необходимая процедура после полной или частичной замены домашней электропроводки. Помимо этого, прозванивать проводку в квартире или автомобиле необходимо, когда имеет место электрическая неисправность, но точное место ее локализации неизвестно. Конечно, для проверки электрических коммуникаций проще и надежнее всего воспользоваться услугами специалиста. Но электрика из управляющей компании иной раз ждут сутками, а у частных мастеров расценки весьма высоки. Поэтому все чаще хозяева предпочитают проводить несложные работы, связанные с электричеством, самостоятельно. И в этой статье речь пойдет о том, как проверить проводку в квартире, не прибегая к посторонней помощи.

Прозвонка электрических проводов и кабелей на этапе прокладки

Монтаж новой домашней проводки всегда связан с определенными трудностями, из-за которых целостность проводников может быть нарушена еще до того, как магистралью начнут пользоваться.

Новая линия чаще всего укладывается внутри канавок, или же просто поверх стены, которая затем покрывается слоем штукатурки и подвергается другим отделочным работам. Первичная проверка электропроводки производится до того, как штроба будет заделана или стена оштукатурена.

Если мастер поленился это сделать, то не исключено, что ему, после неудачной попытки включить свет или воспользоваться розеткой, придется долбить штукатурку или вскрывать канавку в толще стены.

Обрыв провода на начальном этапе может произойти по вине как электриков, так и отделочников. Чтобы избежать неприятных последствий и лишней работы, прокладывать электрическую линию необходимо по составленной заранее схеме. Перед тем, как замуровывать провода в стене, необходимо проверить электропроводку на наличие обрыва.

Как же убедиться в исправности проводки?

Прежде всего, нужно удостовериться, что фазный и нулевой кабель, а также провод заземления не контактируют между собой – то есть в отсутствии короткого замыкания. Если качество изоляции проводника оставляет желать лучшего, то под воздействием высокого напряжения она может быть повреждена, что с высокой долей вероятности приведет к КЗ. Поэтому, покупая электрический провод, не стоит экономить слишком сильно и приобретать кабель, ориентируясь на самую низкую цену. Если вы сомневаетесь в целостности изоляционного слоя, проверьте линию мегаомметром.

Проложив линию, не следует заделывать штробу и штукатурить стену, не осмотрев предварительно поверхность кабеля по всей его длине на предмет отсутствия повреждений механического характера.

Если линия не замкнута, а при визуальном осмотре не выявлено повреждений, ее прозванивают на обрыв.

Как выполняется прозвонка проводки при монтаже – на следующем видео:

Как прозвонить проводку в квартире?

Самый распространенный способ проверки исправности электрической линии – прозвонка с помощью мультиметра (тестера). Мультиметром называется измерительный прибор, с помощью которых можно измерять различные электрические характеристики:

  • Силу тока.
  • Напряжение.
  • Сопротивление.

Существуют две основных разновидности этих тестеров: цифровые и аналоговые (стрелочные). При этом принцип их работы одинаков. Цена обычного мультиметра невысока, и мы рекомендуем каждому хозяину иметь такой прибор в запасе, поскольку он станет надежным помощником практически в любой процедуре, связанной с электрическими измерениями и монтажом.

Установив свой тестер в режим прозвонки, вы сможете с легкостью проверить наличие контакта на любом участке проводки, продиагностировать ее на наличие обрыва, а также проверить работоспособность розетки или выключателя.

Как прозвонить электрический кабель с помощью мультиметра?

Прозвонка проводов своими руками с использованием тестера производится в следующем порядке:

  • Поставить переключатель мультиметра в режим прозвонки (как правило, напротив этого деления нарисован значок светодиода).
  • Черный измерительный провод нужно установить в гнездо СОМ (иногда оно обозначается знаком заземления или звездочкой). Кабель красного цвета вставляется в гнездо со знаком Ω (или R).
  • Включить тестер (если не предусмотрено его автоматическое включение при повороте рукоятки).
  • Прикоснуться одним щупом к другому. Раздавшийся при этом сигнал оповестит об исправности измерителя и его готовности к работе.
  • На тестируемом проводе снять изоляцию с концов и зачистить их до появления металлического блеска, а затем дотронуться до них щупами.

Если целостность кабеля не нарушена, то прибор издаст звуковой сигнал, а на его табло появится 0. Отсутствие звука и цифра 1 на дисплее свидетельствует о том, что проверяемый проводник оборван.

Наглядно весь процесс на видео:

Прозвонка домашней электропроводки

Речь пойдет о квартире, в которой разводка электролиний соответствует современным нормативам и требованиям: в каждую комнату идет отдельная линия, а ее питание осуществляется через свой «автомат».

Если свет в комнате внезапно погас, но при этом во всех остальных помещениях он горит нормально, то в первую очередь нужно проверить, исправен ли световой прибор. Прежде чем приступить к работе, электропитание комнаты нужно отключить. Если лампа светильника прозрачная, оборванная нить накаливания будет сразу видна; если же нет, придется прозвонить ее мультиметром.

Сначала надо посмотреть, сработали или нет автоматы в электрощитке. Если они включены – проблема, скорее всего, кроется в патроне, выключателе или самой лампочке, а проводка исправна. При срабатывании автомата необходимо проверить все элементы цепи, кроме выключателя, в том числе и сам рубильник.

Автомат не сработал

Если свет погас, а рубильник остался во включенном положении, то сначала нужно прозвонить выключатель. Если он исправен, то при нахождении элемента во включенном положении мультиметр должен издать звуковой сигнал, а в выключенном – на табло должна высветиться цифра 1 при отсутствии звука.

Дальнейшая проверка происходит в следующем порядке:

  • Включить мультиметр в режим измерения напряжения, а затем проверить вход и выход рубильника.
  • При наличии разности потенциалов на автомате вывернуть лампочку из патрона и прикоснуться одним щупом к ее центральному контакту, а вторым – к цоколю. Если при этом не раздастся сигнала, а на дисплее высветится 1 или 0 – лампа неисправна.

  • Если проверка показала, что лампочка рабочая, следует перейти к тестированию патрона. Разобрав осветительный прибор, нужно осмотреть подведенные проводники и контакты. Если визуальный осмотр не выявил неполадок – проблема не в патроне.

Такая проверка обычно позволяет установить, что один из перечисленных элементов неисправен. После его замены или ремонта проблема исчезает.

Автомат сработал

Если выключение света в комнате произошло вместе со срабатыванием автомата, в первую очередь следует проверить патрон и целостность кабелей, подведенных к светильнику. Как это делается, было рассказано выше.

Если неисправностей не обнаружено, нужно прозвонить мультиметром проводку.

Повреждения ее случаются нечасто, но иногда происходят, к примеру, при установке декоративных деталей или монтаже подвесных потолков.

Порядок прозвонки электрической линии таков:

  • Отключить подведенный кабель и отвести его с помощью отвертки в сторону.
  • Вывернуть лампочку накаливания из патрона.
  • Поставить мультиметр в режим прозвонки. Одним из щупов дотронуться до нулевой жилы, а вторым – до конца отсоединенного провода. Звуковой сигнал тестера при этом оповестит о закорачивании электропроводки.

  • Убедившись, что имеет место короткое замыкание, нужно найти, а затем вскрыть соединительную коробку и отсоединить друг от друга имеющиеся в ней проводники.
  • Проверить на КЗ все группы кабелей. Чтобы определить замкнутый участок, нужно сначала прозвонить тестером цепи, расположенные на квартирном электрощите. Раздавшийся при этом сигнал будет свидетельствовать о неисправности проводника, ведущего от щитка к распределительной коробке. Если он в порядке, то диагностика продолжается до тех пор, пока не будет обнаружен поврежденный кабель.
Читать еще:  Инструкция по сборке хорошего удлинителя

Пример поиска обрыва провода на видео:

Из этого материала вы узнали, как прозвонить проводку для обнаружения неисправностей с помощью мультиметра. Процедура эта достаточно несложна, но при ее проведении, как и во время любых других электромонтажных работ, следует неукоснительно соблюдать технику безопасности.

Как правильно проверять проводку

Проверка электропроводки осуществляется с целью выявления ее неисправностей, принятия решения о дальнейшей эксплуатации при проведении ремонтных работ в здании, а также для получения информации о состоянии проводки после нештатных ситуаций. К таким ситуациям можно отнести подтопление помещения или срабатывание защитных устройств при отсутствии проблем у потребителей. В квартирах и частных домах необходимо проверять проводку сразу после приобретения помещения, если до этого оно эксплуатировалось другими лицами.

Сроки замены

После выработки электропроводкой сроков эксплуатации, необходима полная ее замена без проверки и обследований. Сроки проверки, замены или интервала между капитальными ремонтами устанавливаются ВСН 58-88(р) (ведомственными строительными нормами) и составляют:

  • для внутриквартирных сетей скрытой прокладки 40 лет;
  • то же, но для открытой 25 лет;
  • для магистральной проводки между квартирами и вводно-распределительными устройствами 20 лет;
  • для производственно-технических помещений и освещения мест коллективного пользования 10 лет.

Проверку электропроводки в квартире или частном доме, несмотря на кажущуюся сложность, при наличии необходимых знаний и минимального набора инструментов можно выполнить самостоятельно, без приглашения квалифицированного электрика.

Виды неисправностей

Неисправная электропроводка может являться причиной пожаров и поражений электрическим током. Основные неисправности электропроводки могут быть двух видов:

  • обрыв провода, и, как следствие, отсутствие электрического тока на каких-либо участках цепи;
  • короткое замыкание фазного провода с нулевым или заземляющим проводом, что приводит к отключению цепи защитными устройствами.

Проверка и поиск неисправностей скрытой проводки значительно облегчается, если существует подробная схема проводки в помещении. Эта схема является обязательной при составлении технического паспорта помещения.

Если схема отсутствует, необходимо определить расположение трасс проводки в стенах. При соблюдении требований ПУЭ, провода и кабели должны проходить по прямой линии, соединяющей распределительные коробки с розетками и выключателями. При этом трассы должны быть строго вертикальными или горизонтальными.

Как определить неполадки

Проверить, есть ли обрыв цепи, можно тестером или мультиметром в режиме прозвона. Чтобы ускорить поиск, необходимо четко представлять, что ток течет от вводного устройства через распределительные коробки к розеткам и осветительным приборам.

Например, если в розетке отсутствует напряжение, а в остальных розетках, подключенных к этой же коробке, оно имеется, проблема на участке между коробкой и неисправной розеткой.

Если напряжение отсутствует во всех розетках, подключенных к коробке, обрыв следует искать на участке от этой коробки до предыдущей распределительной коробки.

При отсутствии напряжения на светильнике, необходима проверка участка проводки до выключателя, для чего проверяется наличие напряжение между фазой и нулем.

Для соединения с нулем можно использовать вспомогательный отрезок провода, так как, в выключателе нуль, скорее всего, отсутствует. Если напряжение на выключателе присутствует, производится проверка наличия напряжения на контактах светильника при включенном выключателе.

Область поиска короткого замыкания существенно уменьшается, и поиск проходит быстрее, если в распределительном щите цепи разделены по помещениям и защищены каждая своим защитным устройством. В этом случае, для проверки необходимо поочередно включать автоматы, и по тому, который сработал, определить область поиска неисправности.

Проверить, есть ли замыкание, можно тестером или мультиметром, измеряя сопротивление между фазным проводом и нулевым или между фазным и заземляющим проводами, отдельно по участкам цепи.

Для этого необходимо физически отключить все приборы, то есть извлечь питающие шнуры из розеток, выкрутить лампы из осветительных приборов. И, конечно, обязательно обесточить всю сеть. Это самая простая методика проверки. Можно применить для поиска неисправностей детектор скрытой проводки, но точность определения места неисправности в этом случае невысока.

Возможны такие неисправности, как выход из строя электроустановочных изделий – розеток, выключателей. Эти изделия находятся, как правило, на виду и поиск проблемных мест не очень затруднен. Проверка таких изделий заключается в осмотре контактов, корпусов. Неисправность выявляется по наличию обгоревших контактов, оплавленных корпусов.

Обследование проводов

В процессе капитального ремонта помещения, электропроводка, как правило, заменяется целиком.

При производстве косметического ремонта проводится обследование проводки с целью принятия решения о том, можно ли ее использовать в дальнейшем, и в течение какого срока возможна ее беспроблемная эксплуатация.

При малейших признаках, свидетельствующих о том, что электропроводка не отвечает требованиям нормативов, ее лучше заменить до начала отделочных работ.

Обследование заключается в осмотре и проверке проводов, розеток, выключателей, измерении сопротивления изоляции электропроводки.

Решение о замене проводки в помещениях принимается в случае выявления проводов и кабелей с алюминиевыми жилами. Такие кабели в настоящее время используются только для устройства наружной проводки.

Замена проводки необходима также в случае, когда сечение проводов не соответствует возросшей суммарной нагрузке электроприборов.

Участки цепей необходимо заменить, если по результатам осмотра выявлены повреждения кабеля механическим путем или из-за перегрева в результате перегрузки.

Замена провода или кабеля должна производиться по всей длине участка между распределительными коробками и электроустановочными приборами. Замена участков цепи необходима, если при проверке обнаружены соединения проводов вне распределительных коробок.

После проверки и замены изменятся характеристики электросети, поэтому необходим будет подбор других защитных устройств с параметрами, отвечающими новой сети. По истечении сроков эксплуатации подлежат замене приборы учета электроэнергии.

Проверка изоляции

Изоляция осматривается на предмет ее целостности. При изгибах провода она не должна ломаться, трескаться, крошиться. Если по результатам осмотра не выявлены предпосылки к замене кабелей, необходимо измерить сопротивление изоляции. Для этого применяется мегомметр.

В сетях исправной электропроводки, сопротивление изоляции, согласно требованиям ПУЭ (правил устройства электроустановок) должно быть не менее 0,5 МОм при проведении испытаний напряжением 1000 В.

Это требование распространяется и на сети освещения. Мегомметр это достаточно дорогой прибор, и если нет возможности взять его в аренду, в этом случае, для проверки можно обратиться к профессиональному электрику.

Кроме вышеописанных случаев, электропроводка обследуется по истечении установленных сроков проверки. Например, сопротивление изоляции должно проверяться с периодичностью не реже одного раза в три года. Это – требования ПТЭЭП (правил технической эксплуатации электроустановок потребителей).

В особо опасных помещениях и наружных установках проверка проводится не реже одного раза в год. Работа УЗО (устройств защитного отключения) проверяется ежеквартально.

Своевременная проверка электропроводки и оперативные действия по устранению выявленных неисправностей, обеспечат безопасную эксплуатацию электроприборов и всего здания в течение всего срока службы.

Как проверить электропроводку?

Муж на даче сделал новую электропроводку, но к щитку пока не подсоединил. Как ее проверить, чтобы не было замыкания?

Самый простой инструмент для проверки на короткое замыкание (КЗ), не требующий специального образования или приборов, можно элементарно сделать самому.

Для этого понадобится патрон, кусок провода и маломощная лампочка. Называется такое устройство — контролька.

Прежде чем подключить линию к электрощиту, нужно подсоединить к нулевой и заземляющей шинам соответственно нулевой и заземляющий провода, а фазный провод подсоединить через контрольку, подключив ее последовательно в электрическую цепь. Делается это следующим способом: один конец контрольки через клемную колодочку соединяете с фазным проводом линии, а другой конец контрольки подключаете к автомату защиты.

После подключения контрольки смело включаете автомат. Если лампочка в контрольке не включилась, значит все нормально. Если же лампочка засветилась — значит на этой линии КЗ.

Чтобы устранить неполадку, нужно отключить автомат и внимательно осмотреть провода этой линии на наличие поврежденной изоляции проводов или скруток. Если осмотр ничего не дал, рассоединяете все скрутки самой дальней от щитка коммутационной коробочки и разводите провода в разные стороны чтобы между ними не было контакта. Включаете автомат и наблюдаете за контролькой. Если изменений нет — отключаете питание и приступаете к следующей по удаленности от щитка коробочке.

При обнаружении «виновной в КЗ» распаечной коробочки, разбираетесь с ее коммутацией.

Таким способом проверяете каждую линию (при наличии нескольких) при отключенных выключателях, затем при включенных и только после этого — с вкрученными в люстры лампочками. В этом случае лампочка в контрольке будет светиться в пол накала — это нормально, ведь лампочки в цепи подсоединены последовательно.

Розетки проверять нужно все, подключая к каждой нагрузку. Если розетки установлены с заземлением, то и вилка нагрузки (электроинструмент, обогреватель. ) должна быть с заземляющим контактом. Иногда не опытные электрики путают между собой провода заземления и нулевым, в таком случае будет срабатывать УЗО (устройство защитного отключения), тогда нужно в розетке эти провода просто поменять местами.

Если все неполадки устранены и все работает, проверяете розеточную группу на максимальную нагрузку для проверки срабатывания защитных автоматов.

Методы проверки электропроводки

Это очередная статья из рубрики электропроводка. В этой статье мы рассмотрим очень интересную и важную тему – методы проверки электропроводки. Необходимость проверки электрики возникает в случае покупки нового жилья, во время ремонта квартиры или дома и после затопления квартиры.

Если у вас нет опыта в электромонтажных работах, то мы рекомендуем вызвать мастера, который сможет быстро сделать ревизию электрической проводки. Однако, если вы являетесь постоянным читателям нашего сайта для электриков, то вы сможете сделать всё сами. Если вам будет интересно, тогда можете прочесть про ретро проводку.

Методы проверки электропроводки.

Если вы только купили дачу, дом или квартиру, то первым делом проверьте состояние проводки, потому что малейшие неисправности в дальнейшем могут привести к поражению током или к возникновению пожара. Для проверки электропроводки необходимо сначала отключите электроэнергию в щитке. Работать под напряжением ЗАПРЕЩАЕТСЯ!

Новостройка

Проверять электропроводку в новостройке приходится после покупки, перед капитальным ремонтом. Если вы не осмотрите с самого начала кабельную линию, то в будущем нужно будет делать проверку проводки за гипсокартонными листами или под натяжным потолком. А это гораздо сложнее.

С самого начала вы должны рассчитать суммарную мощность электроприборов и на основании этого рассчитать сечение кабеля по мощности и сравнить это значение с сечением уже положенного в стенах проводника. Если сечение недостаточное, то замените электрику.

Потом нужно проверить состояние скрытой электропроводки. Изоляция не должна быть повреждена, а соединения проводов обязательно должны быть сделаны с помощью клеммников. На розеточной группе должны быть медные проводники, у которых сечением не менее 2,5 мм. Также вы должны помнить, что номинал розеток должен составлять не менее 16А. При необходимости вы можете прочесть о том, как безопасно обесточить квартиру.

Также вам нужно выполнить проверку на правильность сборки распределительного щитка. Автоматы не должны выбивать при подключении всей техники. Если же выключатель выбивает, значит, электропроводка не способна выдержать нагрузку от подключенных электроприборов. Если автоматы в щитке не выключились после включения нагрузки, значит ваша проводка правильная.

Читать еще:  Какой способ прокладки домашней электропроводки выбрать

Старое жилье

Шаг 1. Намного сложнее проверить состояние электропроводки в старом доме. Для начала вы должны проверить состояние изоляции – если проводка старая, то даже небольшой перегиб кабеля приведет к тому, что изолирующий слой начнет трескаться. Такую электропроводку нужно срочно менять. Далее осмотрите все соединения проводов. Там не должно быть повреждений.

Шаг 2. Далее проверьте розетки и выключатели света. В розетках нужно осмотреть целостность проводов и определить номинал, на который они рассчитаны. Если к вашей розетке подведена трехжильная проводка, то обязательно определите, где фаза, где ноль, где заземление. После того как вы определите, где заземляющий проводник, необходимо обязательно проверить заземление в розетке. Если розетка установлена в металлический подрозетник, то его лучше заменить на пластиковый. Выключатели света необходимо разобрать и удостовериться в том, что на разрыв идет фазовый провод, а не нулевой. Если ранее электрик подвел на разрыв ноль, то придется переделывать подключение. Этот вариант не безопасный, потому что даже при замене лампочки может ударить током.

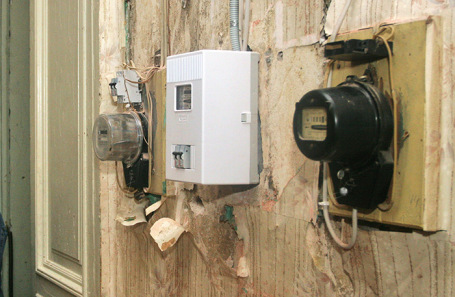

Шаг 3. Осмотрите вводный щиток. В нем должны быть установлены современные автоматы, а не пробки. Также проверьте, чтобы на электропроводке в ванной комнате было установлено УЗО, которое в случае чего защитит вас от поражения электричеством. Также проверьте качество всех подключений и сечение вводного кабеля. Если же сечение недостаточное, то замените кабель на более подходящий.

Шаг 4. Когда все самые важные узлы проанализированы, то останется проверить старую проводку на нагрузку. В старых домах и квартирах без замены электрики какое-то время можно подождать, просто потребуется не включать много электроприборов сразу.

Вот и вся технология, которая потребуется вам для проверки старой и новой домашней проводки. Как вы видите, сделать ревизию, сделать ревизию не очень сложно, однако на это уйдет большое количество времени. Обязательно помните, что в своем доме или квартире проверять состояние электропроводки нужно хотя бы один раз в год.

Что важно знать?

Иногда недостаточно проверить электрику и заменить ее самому. Например, после затопления квартиры нужно проверить, где произошло замыкание. В этом вам поможет специальный тестер – мультиметр. Также во время ревизии нужно обращать внимание на удобство расположения розеток и выключателей, потому что переставлять их после ремонта будет неудобно.

Вот и все, что хотелось вам рассказать о проверки проводки в доме или квартире. Надеемся, что наша методика была для вас понятной и полезной.

Методика проверки состояния электропроводки

  • Первичный осмотр после покупки
  • Новостройка
  • Старое жилье
  • Что еще важно знать

Первичный осмотр после покупки

Если вы только купили дом либо квартиру, первым делом нужно проверить состояние проводки, т.к. даже малейшие неисправности могут в последующем привести к поражению электрическим током или возникновению пожара. В новом и старом доме технология ревизии будет отличаться, поэтому отдельно посмотрим оба способа. Сразу же обращаем ваше внимание на то, что перед проверкой электропроводки необходимо обязательно отключить электроэнергию в щитке. Работать под напряжением, особенно неопытным электрикам, категорически запрещается!

Новостройка

Проверить электропроводку в новостройке после монтажа чаще всего приходится после покупки, перед капитальным ремонтом – отделкой стен и расстановкой мебели. Важность этого мероприятия заключается в том, что если вы с самого начала не осмотрите кабельную линию, в будущем делать проверку проводки под натяжным потолком либо за гипсокартонными листами будет гораздо сложнее.

Первым делом вы должны рассчитать суммарную мощность электроприборов, которыми будете пользоваться, на основании чего рассчитать сечение кабеля по мощности и сравнить это значение с сечением уже проложенного в стенах проводника. Если сечение недостаточное, обязательно замените электрику, однако как показывает опыт, в новостройках таких проблем не возникает.

Следующий шаг – проверка состояния скрытой электропроводки. Изоляция не должна иметь повреждений, а все соединения проводов обязательно должны быть выполнены с помощью клеммников либо других соединителей (к примеру, колпачков СИЗ), но никак не посредством скруток. Скрутки делать запрещено, смотрите перечень разрешенных способов соединений в главе 2.1. ПУЭ п. 2.1.21. Также важно определить сечение кабеля и проверить номиналы розеток. На розеточную группу должны идти медные проводники, сечением не менее 2,5 мм 2 , номинал автоматического выключателя розеточных групп не должен быть больше номинального тока розеток, обычно это 16А.

Если все перечисленные выше требования удовлетворены, последнее что останется сделать – проверить проводку в квартире на нагрузку. Другими словами вам необходимо самому выполнить проверку правильность сборки распределительного щитка. При подключении всей техники и включении всех светильников в комнатах автоматы не должны срабатывать. Если выбивает автоматический выключатель, значит электропроводка не способна выдержать нагрузку от подключенных электроприборов, в результате чего придется выполнять замену автоматов, разделение электропроводки на группы и т.д. Если же автоматы в щитке не выключились после включения нагрузки, значит домашняя проводка правильная. Не помешает дополнительно проверить надежность подключения автоматов в щитке, а также сверку номиналов с нагрузкой, которая на них приходит.

Старое жилье

Сложнее проверить состояние электропроводки в старом доме либо квартире, особенно если вы только купили жилье и понятие не имеете о том, как выполнена разводка электрики по комнатам. Итак, ревизию электросети нужно выполнить по следующей методике:

  1. Найти все распределительные коробки по комнатам. Открыв крышку, вы сможете понять, каким кабелем выполнена скрытая разводка электрики: алюминиевым или медным, а также какое сечение проводов. Еще вы должны сразу проверить состояние изоляции – если проводка старая, даже малейший перегиб кабеля приведет к тому, что изолирующий слой начнет сыпаться либо трескаться. Такую электропроводку требуется безоговорочно менять. Правильной будет проверка сопротивления изоляции мегомметром (так сказать на пробой и утечку тока). Её сопротивление должно быть не меньше 0,5 МОм. Но такой прибор есть не у каждого, поэтому можете «для приличия» измерить сопротивление хотя бы мультиметром, хотя это сложно назвать нормальной проверкой. Если сопротивление изоляции плохое – будут происходить утечки, и может срабатывать УЗО, если вы будете модернизировать электрощит. Не менее важно сразу же осмотреть все соединения проводов – не должно быть повреждений и скруток, особенно алюминия с медью. При необходимости нужно сразу же вместо скруток соединить провода клеммными колодками. О том, как найти распределительную коробку в стене многоквартирного дома, мы подробно рассказывали в соответствующей статье.
  2. Проверить розетки и выключатели света. В розетках необходимо осмотреть целостность проводов, изоляции, а также определить номинал, на который они рассчитаны. Если к розеткам подведена трехжильная проводка, обязательно нужно определить, где фаза, где ноль и где заземление. Для этого понадобится мультиметр либо индикаторная отвертка, а саму технологию определения фазы и нуля мы предоставили в соответствующей статье. После того как вы определите, где заземляющий проводник, необходимо проверить заземление в розетке. Об этом мы тоже подробно рассказали. Еще очень важный момент – если розетка установлена в металлический подрозетник, лучше заменить его на более современный, пластиковый. Что касается выключателей света, их нужно самому разобрать и убедиться, что на разрыв идет фазный провод, а не нулевой. Если до этого горе-электрик подвел на разрыв ноль, придется переделать подключение, т.к. такой вариант небезопасный – даже при замене лампочки в люстре вас может ударить током.
  3. Осмотрите вводной щиток. В нем должны быть установлены современные автоматы, а не пробки, которые использовались в далеком прошлом. Обязательно проверьте, чтобы на электропроводку в ванной комнате было установлено УЗО, которое защитит от поражения электричеством при пробое изоляции и утечке тока. При этом учтите, что установка УЗО в двухпроводной проводке (система TN-C) запрещена согласно ПУЭ п. 1.7.80 (см. Главу 1.7). Также проверьте качество всех подключений и сечение вводного кабеля. Если сечение недостаточное, замените кабель на более подходящий.
  4. Когда все самые важные узлы будут проанализированы, останется проверить старую проводку на нагрузку, как мы описывали выше. Как показывает опыт, в старых частных домах и квартирах без замены электрики не обойтись, но какое-то время можно и подождать (к примеру, до ремонта), просто не включать сразу много мощных электроприборов.

Следует еще рассказать о специальном приборе, с помощью которого можно проверить правильность электромонтажа — мегаомметре:

Вот и вся технология проверки старой и новой домашней проводки. Как вы видите, сделать ревизию не очень сложно, однако время на это уйдет достаточно! Обращаем ваше внимание на то, что в своем доме или квартире нужно проверять состояние электропроводки примерно раз в год. Все, что от вас требуется — подтягивать винтики на зажимах проводов, а также визуально смотреть, нет ли подгоревшей изоляции.

Что еще важно знать

Иногда недостаточно просто проверить электрику и самому заменить все несоответствующие элементы проводки. Иногда, к примеру, после затопления квартиры, нужно выполнить проверку сети на наличие короткого замыкания. Для этого лучше всего использовать специальный тестер – мультиметр. О том, как найти короткое замыкание, мы достаточно подробно рассказали в соответствующей статье.

Также хотелось бы отдельно отметить, что во время ревизии электропроводки нужно обращать внимание на удобство расположения розеток и выключателей, потому что после ремонта переставлять их будет не совсем логично. Вроде бы простой момент, но многие его упускают.

Вот и все, что хотелось рассказать вам о том, как проверить проводку в квартире и доме своими руками. Надеемся, что предоставленная методика была для вас понятной и полезной. Не забываем ставить оценку статьи и делиться информацией с друзьями!

Будет полезно прочитать:

В Общественной палате предложили ввести обязательные проверки электропроводки в квартирах

Лента новостей

  • 12:55 В Москве за крупную взятку задержан топ-менеджер «Ростелекома»
  • 12:24 ЦБ аннулировал лицензию «ПСА Финанс Рус»
  • 12:21 Мосгорсуд изменил брату Алексея Навального место отбывания домашнего ареста
  • 12:19 Пенсионерка, укравшая из архива старинный документ, в суде признала вину
  • 12:15 Лукашенко не будет ничего просить на встрече с Путиным
  • 12:08 Набиуллина провела ежегодную встречу с банкирами
  • 11:38 Суд в Минске назначил журналисткам «Белсата» по два года колонии
  • 11:24 В России за сутки выявлено 13 447 случаев коронавируса
  • 11:07 Главред «Медиазоны» Смирнов вышел из спецприемника
  • 10:35 Умер Андрей Мягков
  • 10:15 В Воронеже задержаны сторонники украинской неонацистской группы
  • 09:45 В ходе беспорядков в Испании пострадали более 60 человек
  • 09:38 Глава правительства Грузии ушел в отставку
  • 09:15 Медик объяснила связь группы крови и заболеваемости коронавирусом
  • 08:45 В Крыму оценили планы Киева перекрыть воду дамбой
  • 08:14 В Киеве назвали постройку «Северного потока — 2» вопросом «жизни и смерти»
  • 07:44 Бойцы Нацгвардии останутся в Белом доме до середины марта
  • 07:15 У 33 банков могут отнять лицензии
  • 06:00 Ученые секвенировали ДНК миллионолетнего сибирского мамонта
  • 05:03 Наука раскрывает тайны мумии фараона
  • 03:59 Стоимость нефти растет из-за холодов в Техасе
  • 03:09 Источники: компания Pfizer отстает от графика поставок вакцины в Европу
  • 02:31 Законодатели США попросили Блинкена рассказать о газопроводе «Северный поток — 2»
  • 01:56 Автоматическая стыковка «Прогресса» с МКС не удалась
  • 01:30 CNN: Россия становится основным поставщиком вакцины против COVID-19 в Латинскую Америку
  • 01:00 ООН призывает к глобальному плану иммунизации
  • вчера, 23:57 В Великобритании ищут добровольцев для получения инъекции коронавируса
  • вчера, 23:30 Столтенберг: сдерживание России и Китая будет включено в новую концепцию НАТО
  • вчера, 22:44 Верховный суд России запретил делать закрытыми процессы по уголовным делам из-за пандемии
  • вчера, 22:10 Ford в 2030 году намерен продавать в Европе только электромобили
  • вчера, 21:36 Юношеская лига УЕФА в этом сезоне из-за коронавируса не будет проводить свой розыгрыш
  • вчера, 21:02 Южный вестибюль станции метро «Динамо» закроют 21 февраля на реставрацию
  • вчера, 20:28 США до конца февраля выделят ВОЗ более $200 млн
  • вчера, 20:16 Суд конфисковал у генерала ФТС Александра Кизлыка и его жены имущество на 154 млн рублей
  • вчера, 19:54 Хорватия намерена купить «Спутник V», не дожидаясь одобрения ЕС
  • вчера, 19:20 На Занзибаре туристам запретили оголять пупок и колени
  • вчера, 18:50 В Краснодаре сгорел приют для животных «Кошкин дом»
  • вчера, 18:25 Минюст назвал неисполнимым требование ЕСПЧ об освобождении Навального
  • вчера, 18:10 В Тинькофф банке произошел сбой
  • вчера, 17:46 Российские Су-27 перехватили самолеты ВВС Франции над Черным морем
  • вчера, 17:38 Супруг Елизаветы II госпитализирован
  • вчера, 17:25 Роскомнадзор потребовал разблокировать аккаунт Соловьева в Clubhouse
  • вчера, 17:05 Дело Навального рассмотрят в Бабушкинском суде
  • вчера, 16:35 ЕСПЧ потребовал немедленно освободить Навального
  • вчера, 16:21 Европа назвала условие для разрешения вакцины «Спутник V»
  • вчера, 15:45 Володин назвал Россию «последним островом свободы»
  • вчера, 15:34 Госдума назначила членов нового состава ЦИК
  • вчера, 15:29 ВОЗ объявила о снижении смертности от коронавируса на 10% за неделю
  • вчера, 15:24 В Европе привили первой дозой вакцины 22 млн человек
  • вчера, 15:16 Умер изобретатель дефибриллятора Бернард Лаун
Читать еще:  Как измерить ампераж (силу тока) мультиметром

Все новости »

Предложение комиссии ОП по ЖКХ поддержал Общественный совет при Минстрое. Член совета Рифат Гарипов отметил, что заставить человека заменить проводку нельзя, можно только предупредить хозяев квартиры о ее состоянии

Фото: Вадим Жернов/ТАСС —>

Председатель комиссии Общественной палаты по ЖКХ, строительству и дорогам, исполнительный директор НП «ЖКХ Контроль» Светлана Разворотнева выступила с инициативой ввести обязательные плановые проверки электропроводки в квартирах. Соответствующее предложение направлено главе Минстроя Иреку Файзуллину.

Сейчас управляющие компании многоквартирных домов проверяют электропроводку только в подъездах. В квартирах это ответственность самих жильцов. При этом неисправная проводка или небрежный ремонт электрооборудования зачастую приводят к пожарам, говорит Светлана Разворотнева.

Светлана Разворотнева председатель комиссии Общественной палаты по ЖКХ, строительству и дорогам, исполнительный директор НП «ЖКХ Контроль» «Судя по отчетам МЧС и другим статистическим данным, большинство пожаров в многоквартирных домах происходят по причине неисправности проводки, ее ненадлежащего содержания, перепланировок, которые сделаны с нарушением качества. Безусловно, наши законы охраняют неприкосновенность жилища, но все-таки квартира в многоквартирном доме не может быть совершенно изолирована, потому что от того, насколько качественно содержатся инженерные системы, в том числе внутри квартиры, зависит и благополучие, и жизнь соседей. У нас есть аналоги: есть обязанность собственников заключать договоры на проверку и содержание внутриквартирного газового оборудования, у нас даже есть санкции, если такие договоры не заключаются, если не пускают этих специалистов в квартиры проверять газовое оборудование, вплоть до отключения газа. На наш взгляд, управляющая компания смогла бы взять на себя при определенных условиях эти дополнительные функции, и мы бы были уверены, что завтра не случится пожар у соседей».

Предложение поддержал Общественный совет при Минстрое, сообщает газета «Известия». Член совета Рифат Гарипов отметил, что у россиян нет достаточных навыков, чтобы самостоятельно следить за электросетями. При этом он указал, что заставить человека заменить проводку невозможно, можно только предупредить хозяев квартиры о ее состоянии.

Ввести подобные проверки будет практически невозможно, так как у граждан есть право собственности на квартиру, в том числе на электросети. Поэтому должен быть повод, то есть очаг возгорания в квартире из-за неисправной проводки, говорит председатель Коллегии адвокатов города Москвы «АБС» адвокат Антон Бакулин.

Антон Бакулин председатель Коллегии адвокатов города Москвы «АБС» «Инициировать проверку оснований нет. Должен быть повод, потому что какого-то графика проверок управляющие компании сейчас никаким образом не ведут. Хорошо, если просто люди сдают показания приборов учета и все. В новостройках продвинутые управляющие компании требуют предоставить проект по электричеству и просят согласовать его до проведения соответствующих работ, чтобы можно было рассчитать нагрузку, понять, насколько правомерно будут задействованы те или иные приборы в дальнейшем, где будут установлены точки, какое оборудование будет использоваться. На мой взгляд, данных мероприятий достаточно для того, чтобы понять, насколько в новостройках или после проведения такого ремонта будет исправно инженерное оборудование. Старый жилой фонд, конечно, в этой части никак не зарегулирован, и взаимодействий с управляющей компанией нет никаких. Без изменения закона осуществлять какой-то контроль и проверки достаточно сложно. Должны быть просто единые стандарты по оборудованию с систематизированными современными средствами защиты, в том числе от возгорания и короткого замыкания. Но, опять же, попасть в квартиру будет сложно, надо информировать жильцов о проводимых мероприятиях».

По статистике, на которую ссылаются «Известия», 80-90% пожаров в жилом фонде возникают именно из-за неисправности электросетей. По словам экспертов, средний срок службы проводки не превышает 30 лет, однако большие нагрузки от современных электроприборов могут быстрее вывести ее из строя.

Способы поиска и проверки электропроводки

Электрическая безопасность – один из главных постулатов домашней электрической сети, за соблюдением которого необходимо тщательно следить. Важно осуществлять проверку проводки во время капитального ремонта для того, чтобы оценить ее внешнее и функциональное состояние, выявить проблемные места, при необходимости наметить приемлемые варианты и стоимость ремонта. Также прозвон проводки является востребованной процедурой при появлении проблем с подачей электричества, в том числе и при появлении короткого замыкания в домашней сети (пробки или автомат выбивает сразу при попытке их включить).

Причин неисправности множество – старая сеть, повреждение кабеля по неосторожности и т.д.

Многие домашние мастера, которые еще не сталкивались с электричеством, интересуются, как проверить проводку в квартире. На этот вопрос ответит руководство. Следуйте советам, чтобы сделать проверку.

Как найти проводку под стеной?

Довольно часто электрические провода тщательно скрываются от посторонних глаз в стенах и других покрытиях, что сделано в целях электробезопасности. Как прозвонить проводку в квартире, если вы не знаете, где именно она проходит? Для поиска проводов можно воспользоваться несколькими способами:

  • Использование прибора. Есть множество приборов, при помощи которых можно найти скрытую проводку в стене, под плиткой, обоями, деревом и любыми другими покрытиями. Покупка этого прибора не ударит по карману и не будет лишней – прибор может неоднократно пригодиться. Для нахождения проводов следует лишь использовать устройство по инструкции. Зачастую достаточно водить детектором по стене и смотреть на реакцию прибора, которая указывает близость провода.
  • Радиоприемник. Настройте простой радиоприемник на частоту 100 кГц и водите антенной по стене в месте предполагаемого залегания кабеля. При приближении к нему радио начнет издавать более громкий и неприятный белый шум – именно он указывает на близость залегания электрокабеля
  • Микрофон. Подключите его к магнитофону или другому воспроизводящему звук устройству, после чего водите микрофоном по стенам – в месте залегания проводки микрофон будет издавать треск.

Когда вы точно знаете, где залегает ваша электросеть, можно разбираться в том, как прозвонить проводку в квартире. Для этого вам потребуется специальный прибор – мультитестер, а также немного расчетов.

Проверяем состояние электросети

Поиск обрыва скрытой проводки, а также других ее дефектов, надо начинать с оценки мощности и других параметров вашей электрической сети. Так, надо заранее рассчитать нагрузку всех используемых дома бытовых электроприборов, а также осмотреть все выключатели и розетки с целью узнать их номиналы.

Убедитесь в том, что на выходах автоматов электросети есть номинальное напряжение.

Для этого надо воспользоваться индикатором напряжения либо мультиметром, установив его в режим измерения напряжения. Если на выходе есть нормальное напряжение, но внутри квартиры наблюдаются проблемы с электропитанием, значит, есть обрыв. Поиск обрыва скрытой проводки выглядит следующим образом:

  1. Проверьте все розетки при помощи простого бытового прибора, можно использовать лампу.

    Если в одной или нескольких розетках нет напряжения, найдите ближайшую к входу в квартиру распределительную коробку. Когда вы ее найдете, можете переходить к следующему шагу.
  2. Проверьте напряжение в первой распределительной коробке при помощи индикатора. Следует использовать хороший индикатор с низкой погрешностью. Если напряжение в коробке такое, как надо, необходимо перейти к следующей по движению провода распределительной коробке.
  3. Найдите первую коробку без напряжения – между ней и следующей коробкой (либо щитком, если коробка первая) явно есть неполадки. Уточнить это поможет прибор для обнаружения обрыва скрытой проводки. Перед прозвоном проводки обязательно отключите подачу электричества.
  4. Настройте мультиметр в режим прозвона (либо в режим измерения сопротивления). Приложите его щупы друг к другу. Если прибор издал писк, либо показал на экране нули, разъедините щупы и приступите к прозвону проводки. В случае если при совершении действий звукового сигнала не последовало, возможно, прибор функционирует неправильно, либо вы забыли его активировать.
  5. Приложите два щупа к проводнику (к его разным концам), в котором, по вашему мнению, есть разрыв. Если прибор при этом издал характерный звуковой сигнал, значит проводник целый. Если звукового сигнала нет, в проводнике есть разрыв, который стал причиной проблемы с сетью.

Иногда требуется удлинять щупа для того, чтобы достать до разных концов кабеля – это можно сделать при помощи куска провода, который используется для удлинения одного из щупов.

Как найти короткое замыкание в скрытой проводке? Так же, как и указано выше, приложите щупы к проводнику, предварительно установив режим измерения сопротивления с максимальным пределом. Если на экране будет показан ноль, значит, на измеряемом участке цепи произошло короткое замыкание.

Как найти обрыв в скрытой проводке, не совершая манипуляций с мультиметром? Можно воспользоваться таким современным прибором, как тепловизор.

Проходящий по кабелю электрический ток вызывает его нагрев, который хорошо фиксируется датчиками тепловизора.
Обрыв на экране устройства будет выглядеть более темным, а короткое замыкание – ослепительно белым. Тепловизор существенно дороже мультиметра, однако с его наличием можно забыть о прозвоне – все и так видно.

Также для поиска обрыва можете использовать генератор с трассоискателем. Генератор подключается к кабелю, в котором предполагается разрыв, после чего приемник проводится по поверхности стены в направлении залегания провода.

В месте обрыва сигнал от генератора пропадает. Далее в обнаруженном месте стена аккуратно вскрывается, разрыв ремонтируется, после чего проводятся отделочные работы.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
