Как разобрать автоматический выключатель

Переделка автоматического выключателя

Актуально. (по состоянию на Ноябрь 2019 . )

С сентября 2016 можно купить АВ сразу в МО (российский телефон в контактах)

Специальное предложение для магазинов, торговых мест на рынках.

Переделаю автоматический выключатель (АВ), устройство защитного отключения (УЗО), трансформатор тока,…

(Ежедневная отправка в Москву «ст. метро Новоясеневская», Санкт-Петербург (Питер,СПб) «ст. метро Купчино», Краснодар, Белгород и еженедельная в Крым. Доставка 1 день!)

Честность переделки и гарантии получения Вами именно переделанного АВ:

1. Только у меня выложено видео переделки на «www.youtube.com» (правда уже как 2 года не обновляется, времени не хватает)!

2. Фото и видео отчет проделанной работы!

3. Отправка с минимальной предоплатой (по факту наложенным платежом). В том числе для РФ.

4. +дополнительно перечень гарантий по телефону.

На данный момент переделываю практически все типы и модификации автоматических выключателей под Ваши требования (думаю, в данном случае они визуально совпадают с требованиями РЭС , но лишь визуально!) Приведу пример: внешне автомат (корпус) на 16А, а внутренняя механика скажем на 32А или 40А. Любые сочетания механизмов, корпусов, производителей и несколько способов переделки!

Немного предисловия:

Приветствую Вас на своей странице. Поскольку Вы зашли сюда это неспроста, и Вы столкнулись с той же проблемой что и я, в далеком 2006 году. Случилось как-то лично мне столкнуться с данной проблемой и не мудрено. Дело в том что при переоформлении дома мне довелось перезаключать договор с РЭС на поставку эл. Энергии. Уже тогда, обладая базовыми знаниями электротехники, мне не понравилась установленная мне мощность в 3,0 КВт по договору. А спустя полгода накрылся мой автоматический выключатель в 16А. 16А это 3,5КВт электро энергии при качественном напряжении сети. Для своего дома, да и вообще, этого мало (у меня лично духовой шкаф на 3,0 КВт и водонагревательный бак на 2,0КВт). Получается, что я не могу даже этого одновременно включить. Заменить автомат самому не проблема, если бы он не был опломбирован в ящике совместно с прибором учета (электро счетчиком). А сотрудники РЭС категорически отказывались пломбировать ящик с автоматом свыше 16А, ссылаясь на установленную мощность по договору и то, что в акте нужно будет отображать какой установлен автомат. А это будет их «бок». В школьные годы у меня был самостоятельный опыт любительской маркировки керамики и стекол (расписывал стекла и уже тогда мог на этом заработать небольшую «копейку»). Поскольку 16А меня никак не устраивало, я решил попробовать переписать АВ с 32А на 16А. Какая была у меня гордость, когда инспектора без слов опломбировали АВ. Сейчас, когда я смотрю на свой этот первый АВ, у меня не гордость, смех раздирает, что еще тогда такое похабно качество могли принять. Конечно, спустя 8 лет работы в этой отрасли у меня набилась рука, появилось много знакомых среди инспекторов, появилось сравнительно неплохое модернизирование оборудование и много что еще. От желания расти над собой я перебирал автоматические выключатели. Но на данный момент остановился на маркировке как на более качественной.

На данный момент у меня гордость что моим творчеством на данный момент пользуются не только граждане но и магазины, пекарни, мастерские (ТО, сапожные мастерские, парикмахерские, …) есть даже супермаркеты,…

Если у Вас есть вопросы, задавайте, отвечу всем без исключения!

Как я уже писал, АВ переделать могу переделать посредством переборки и маркировки! В любом их этих способов Вы гарантированно получите отменное качество!

( изменение маркировки автомата, изменение маркировки автоматического выключателя, изменение номинала автомата защиты, автомат защиты, разборка автомата защиты, перепаковка автомата защиты, замена внутренностей автомата)

Я нахожусь территориально в городе Краматорске Донецкой области. Отослать плод своего труда могу в любую точку мира где есть цивилизация службами доставки которые есть у меня в городе. Предпочтение отдаю «Новой почте» и «Укрпочте»

За время своей деятельности могу сказать что мои АВ стоят не только на территории украины но и России ( Санкт Петербург, Москва, Видное, Тула, Казань, …..

Стоимость оговаривается индивидуально*:

* Почему индивидуально? Все зависит от выбранного Вами автомата и способа переделки.
** Предусмотрены скидки для оптовых покупателей. Цена от 12 шт. оговаривается отдельно.
*** Оплатить можно в любой валюте по курсу ПриватБанка

Могу лишь сказать что переделать хорошего качества АВ типа ПромФактора (ЭВО) за 3 полюса на сегодняшний день (май 2015) стоит 700 грн. Стандартной серии 650грн.

Мне все равно какой переделывать автоматический выключатель однако окажу со своей стороны рекомендацию, консультацию

Есть в наличии практически всегда автоматические выключатели для Российской Федерации. Напимер ИЕК ВА47-29 (в Украине только ВА41-29М) или АВВ SH20XL, дле L – для РФ.

Я предоставлю Вам такой АВ, какой нужен именно Вам и Вашему инспектору.

Есть много разных проблем как например переделать АВ на 63А если после 63А автоматы идут большего размера. Проблемы все решаемы. Обращайтесь!

За период своей деятельности переделывал различные АВ, например Moeller, Schneider Electric, Legrand, ПромФактор, Hager, ABB, Курск (КЭАЗ), Eaton, Merlin, трансформаторы тока. ограничители тока.

«Ходовые» АВ, например 40А переделанный на 16А почти всегда есть в наличии.

Даю гарантию на свою работу!

Стандартный ряд автоматических выключателей (АВ) 3,6,10,16,20,25,32,40,50,63,80,100,125,160,200,250А

В заказе АВ, его получении, оплате, на данный момент проблем нет (и не предвидится).

Платить можно как через Приват24, переводами по Украине, России.

Хочется отметить выжные пункты:

— заказывая и применяя переделанный автоматический выключатель не влечет за собой хищение электрической энергии.

— при использовании переделанных АВ не забывайте о повышенном требовании к электропроводке проводке.

Заказать прямо сейчас:

Viber, WhatsApp, Telegram: +380633054040

Обращаю Ваше внимание на заполнение формы гражданами РФ!

Поскольку правительство Украины запретило домены Mail.ru и Rambler.ru я не смогу ответить на Вашу почту на этих доменах!

С большим удовольствием отправлю, отвечу Вам в предложенных выше мессенджерах (Viber, WhatsApp, Telegram: +38063305404 0 )!

переделанный автоматический выключатель также ищут как:

изменение маркировки автомата, изменение маркировки автоматического выключателя, изменение номинала автомата защиты, автомат защиты, разборка автомата защиты, перепаковка автомата защиты, замена внутренностей автомата

Как разобрать выключатель?

Прежде чем разбирать выключатель, нужно выкрутить пробки или выключить автоматический выключатель освещения в щитке автоматов, чтобы обесточить провода.

Могу предположить что речь идет о клавишном выключателе.

Чтобы разобрать выключатель, первым делом нужно снять клавишу или клавиши, если выключатель двух клавишный.

Клавиши в корпусе могут крепиться двумя способами:

  • боковыми выступами (фиксаторами), которые упираются в углубления на рамке выключателя.
  • соединяются с шарнирной частью механизма выступами в центральной части клавиш.

Для снятия клавиш нужна тонкая плоская отвертка, подойдет индикаторная.

Аккуратно, чтобы не повредить пластик, вставляем отвертку сбоку между клавишей и рамкой. Прикладываем усилие и давим на клавишу. Если клавиша имеет боковые фиксаторы, они выходят из пазов и клавиша легко снимается.

Клавиши, соединенные с шарнирной частью механизма, обычно тоже вынимаются в таком случае. Если клавиша осталась неподвижной, а сбоку не видно выступа, то клавишу можно легко снять подцепив ее отверткой с торца (снизу или сверху).

Теперь нужно отсоединить рамку выключателя от механизма.

Рамка может крепиться двумя болтиками, которые нужно выкрутить и после этого снять рамку.

Или крепиться с помощью плоского крепежного элемента, который нужно поддеть плоской отверткой и потянуть на себя.

После того как рамка снята, сам механизм освобождаем с монтажной коробочки открутив крепежные винты, расположенные по бокам.

Вытаскиваем механизм из монтажной коробочки, ослабляем винты в клеммах и освобождаем провода.

Читать еще:  Как сделать заземление в частном доме

Выключатель разобран. Дальнейшая разборка механизма может оказаться необратимой.

Могут быть и другие конструкции выключателей, но принцип разборки остается тот же.

Как разобрать автоматический выключатель

Автоматический выключатель Eaton PL4

Автоматические выключатели EATON серии PL4 предназначены для защиты линий электропитания от перегрузки и токов короткого замыкания. Цены на автоматические выключатели Eaton являются лучшими в категории цена-качество. Серия автоматических выключателей PL4 применяется для защиты сетей питания и сетей освещения со средними уровнями пусковых токов, а также токов короткого замыкания.

Основные характеристики серии PL4
Электрические:Механические:
Соответствует условиямEN 60898Высота выреза в защитной панели45 мм
Актуальные отметки испытаниясогласно типовому шильдикуВысота основания прибора80 мм
Номинальное напряжениеШирина17,5 мм: для 1 полюса
26,Змм: для 1Р+N
PL6AC: 230/400 B
PL6DC: 48 B (1 полюс)Монтажбыстрое крепление трехпозиционной защелкой
на шину EN 50022
Номинальная частота50/60 Гц
Номинальная отключающая способность EN 60898
PL64.5 кАСтепень защитыIP 20
Кривая отключенияВ, СЗажимыболтовые/хомутные
Макс. добавочный предохранитель > 6 кАмакс. 100 A gLЗащита зажимовот прикосновения пальцем и ладонью
Класс селективности3Сечение зажимов (1Р, 2Р, ЗР)1 — 25 мм2
Долговечность>>8.000 коммутационных цикловМомент затяжки зажимов2 — 2,4 Нм
Вводной зажимпроизвольный (вверху/внизу)Толщина соединительной шины0,8-2 мм
Положение при монтажепроизвольное

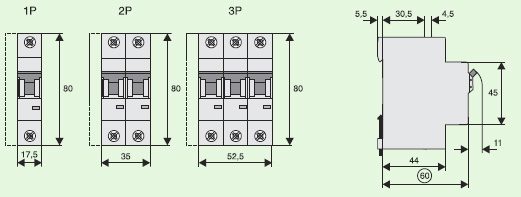

Габаритные размеры:

Автоматические выключатели PL4
  • Номинальное напряжение 230/400 В AC, 48 В DC.
  • Класс токоограничения 3 — высокая ограничивающая способность протекающей энергии при коротком замыкании.
  • Степень защиты IP20.
  • Возможность использования соединительной шины.
  • Положение при монтаже произвольное.
  • Сторона подключения к сети произвольная — возможность выбора вводных/выводных зажимов.
  • Сечение присоединяемого провода 1 — 25 мм2.

Кроме того в четвертую серию модульных приборов на 4,5 кА теперь входят УЗО до 63А PF4 и диффавтоматы PFL4 до 40А. Все эти приборы имеют стандартный ток утечки на 30 мА. Главное преимущество новой серии EATON – в ее очень привлекательной цене и надежности, безопасности эксплуатации популярной старшей 6 кА серии.

Особенности конструкции

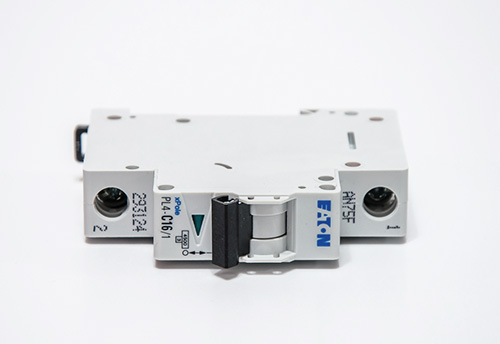

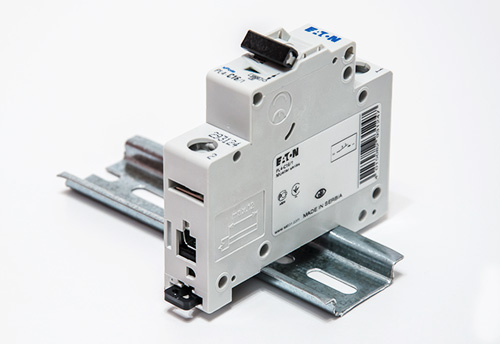

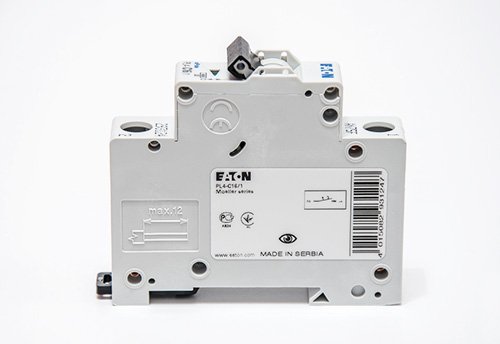

Мы решили привести небольшой обзор конструктива однополюсного автомата на 16 ампер. Рычажок у PL4 взводится мягко и легко. Приятно видеть в устройстве красно-зеленый флажок, показывающий его состояние и надпись о европейском происхождении.

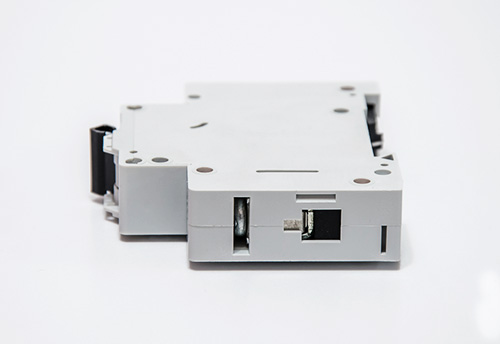

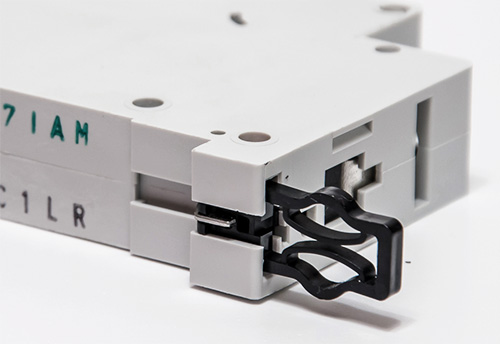

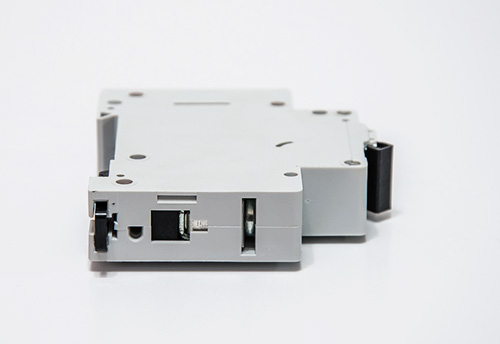

Корпус состоит из трех частей — двух половинок и фасада. Половины соединяются между собой шестью заклепками, три из которых медного цвета, хотя все шестеро — алюминиевые. Фасад имеет ушки для пломбировки во включенном и выключенном положении. С обеих сторон на корпусе есть отверстия для сопряжения с некими дополнительными устройствами. На крепежной защелке есть маленькая металлическая вставка. Благодаря ей можно установить автомат на DIN-рейку буквально одним движением. И все потому, что металл рейки не упирается в пластик, а скользит по металлической же вставке! Защелку можно зафиксировать в оттянутом положении.

И верхняя, и нижняя клеммы — одинаковой конструкции. В каждую одновременно могут быть зажаты провод и шина типа гребенка. Детали ограничены в своих перемещениях внутри корпуса. Вставить провод мимо опять-таки не получится: мешают пластиковые шторки, которые перемещаются вслед за подвижными частями клемм.

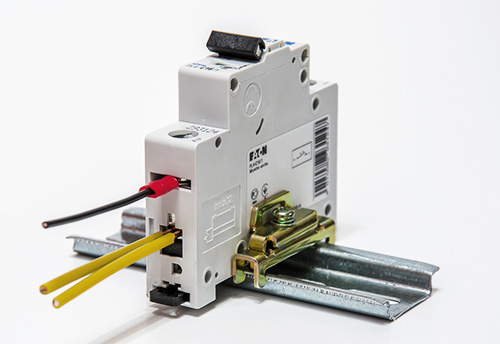

Для демонстрации зажаты два отрезка медного моно провода в нижнюю клемму. Питание можно подавать как снизу, так и сверху.

При зажатии двух моножильных проводов в клемме половинки корпуса разошлись менее чем на миллиметр, так что тест можно считать пройденным отлично.

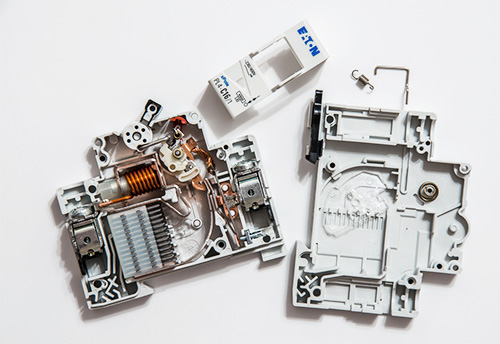

Вскрытие автоматического выключателя

Автомат собран прочно и ощущается довольно цельным. Разобрать, не рассыпав внутренности, не удастся.

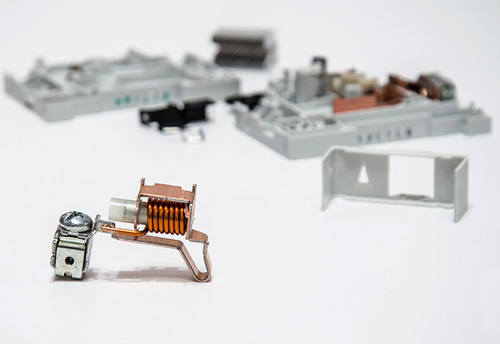

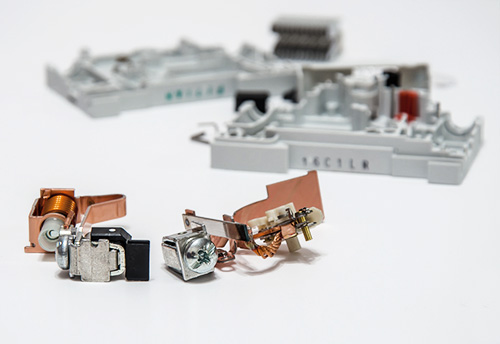

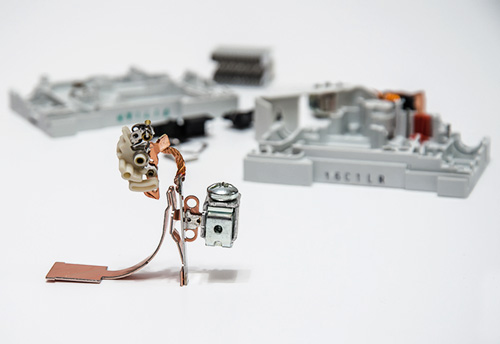

Расцепители: электромагнитный и тепловой. Из меди тут обмотка соленоида и косичка, приваренная к биметаллической пластине. Все остальное — сталь. На совместном снимке видна одна из тех самых шторок, препятствующих попаданию проводом мимо клеммы.

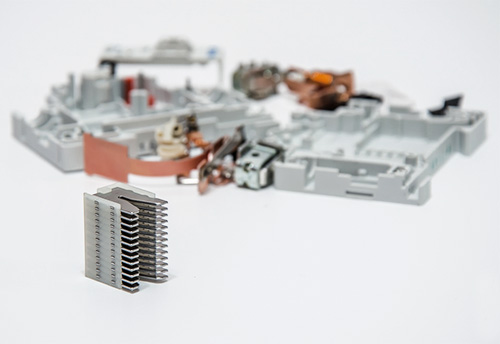

Тринадцать пластин дугогасительной камеры.

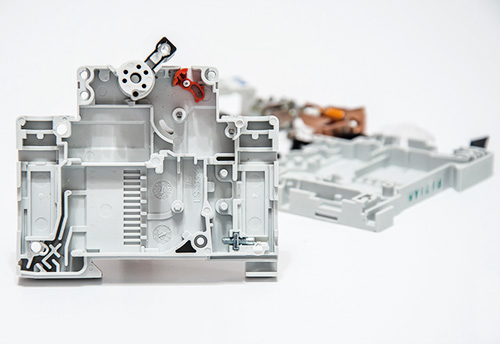

Половина корпуса, на которой в основном и собран автомат. Любопытен хитрый лабиринт на пути газов, образующихся во время горения дуги.

Заключение

4-я серия модульных приборов – универсальная качественная, недорогая серия автоматов с отключающей способностью 4,5 kA для применения там, где это допустимо и оправдано. С 1.03.2016г. наша компания начала отгружать серию на 4,5 кА: автоматические выключатели, УЗО, дифференциальные автоматы покупателям со своего склада в Минске по ул. Орловская 40.

Магазин электротехники и автоматики в Москве и Московской области — Elaut.ru

  • Модульные автоматические выключатели (на DIN-рейку)
  • Аксессуары для сварки
  • Зажимы контактные (массы)
  • Краги сварщика
  • Маски сварщика
  • Сварочная проволока
  • Сварочные электроды
  • Электрододержатели
  • Припой
  • Флюсы паяльные
  • Средства для очистки
  • Аксессуары для пайки
  • Паяльники
  • Изоляционные материалы
  • Зажимы клеммные
  • Кабельные наконечники
  • Сжимы ответвительные
  • DIN рейки, аксессуары
  • Шины нулевые, соединительные
  • Скобы, хомуты, площадки
  • Сальники, гермовводы
  • Коробки распределительные, установочные
  • Кабель-каналы
  • Гофра
  • Трубы ПНД, жесткие
  • Металлорукав
  • Контакторы КМИ
  • Пускатели ПМЛ
  • Тепловые реле
  • Мех. блокировки, приставки контактные
  • Контакторы модульные
  • Рубильники и переключатели ВР32
  • Рубильники и переключатели ABB
  • Знаки самоклеящиеся
  • Средства индивидуальной защиты
  • Таблички на пластике
  • Кнопки, переключатели
  • Светосигнальная арматура
  • Кнопочные посты
  • Концевые выключатели
  • Звонки, сирены
  • Makel
  • Удлинители
  • Влагозащищенные эл.уст. изделия
  • Розетки радио, компьютерные, телефонные
  • Legrand Valena

Интернет-магазин электрооборудования elaut.ru


Способы переделки автоматов.

Увеличение тока срабатывания

Переделка автомата — замена корпуса

С каждым годом потребление электроэнергии растет. Увеличивается количество и мощность электроприборов, используемых в квартирах и частных домах. Мощности, которую выделяет энергоснабжающая организация перестает хватать. Например, на частный дом выделяется 15 кВт, а на квартиру всего 4.5 кВт. Этой мощности достаточно для одновременного включения чайника, обогревателя и холодильника, если же Вы хотите использовать еще какой-либо электроприбор у Вас сработает вводной автоматический выключатель и отключит электричество. Увеличение выделенной мощности через энергоснабжающую организацию долго и дорого именно поэтому в последнее время очень популярны переделанные автоматические выключатели повышенной мощности. На корпусе такого автомата указан номинальный ток согласно выделенной мощности, а внутри автомат на больший номинальный ток, который позволяет увеличить потребляемую мощность.

Существует несколько способов переделать автоматический выключатель. Вот некоторые из них на примере автоматов АББ.

Увеличение порога срабатывания теплового расцепителя.

Современные автоматы как правило имеют два расцепителя. Электромагнитный – для защиты от коротких замыканий и тепловой, для защиты от токов перегрузки. В конструкции автоматов АББ предусмотрена возможность регулировки порога срабатывания теплового расцепителя.
В нижней части автомата находится винт, который позволяет регулировать изгиб биметаллической пластины и тем самым увеличивать ток срабатывания. Вращая его против часовой стрелки можно добиться того, что автомат будет срабатывать при несколько большем токе. Но данный способ может привести к пожару, так как проводники автомата выполнены из провода разного сечения в зависимости от номинального тока. При протекании большего тока чем тот на который рассчитан автомат эти проводники будут разогреваться и в конце концов автомат просто сгорит, так как тепловой расцепитель не сработает.

Винт регулировки теплового расцепителя (выделено красным)

Автоматы на 63А и 25А, красным выделены проводники по которым протекает ток внутри выключателя

Переделка автомата посредством замены половинки корпуса с указанным номинальным током.

Номинал автомата ABB указывается на половинке корпуса первого модуля, заменив ее можно получить автомат с нужным номиналом. Но следует отметить, что опытный монтажник легко определит, что автомат не соответствует номиналу, так как на задней поверхности каждого полюса также указывается номинальный ток.

Номинал автомата на задней крышке

Полная переборка автомата.

Из двух автоматических выключателей собирается один. В корпус, на котором указан меньший номинальный ток перепаковывается механизм автомата нужного номинала. Каждый корпус заклепывается и автомат собирается. В результате получается полностью рабочий автомат нужного номинала в заводском корпусе, на котором указан меньший ток. Следует особо отметить необходимость правильного заклепывания каждого полюса автомата, если этого не сделать или, например, приклеить старые заклепки такой автомат может развалиться в процессе эксплуатации. Автомат в нормальном режиме эксплуатации нагревается в зависимости от величины протекающего через него тока. А при отключении в случае возникновения короткого замыкания внутри автомата возникает дуга, которая также выделяет значительное количество тепла. Периодические колебания температуры и динамические нагрузки в процессе включения-отключения также пагубно сказываются на удерживающей способности клея.

Читать еще:  Реле контроля напряжения подключение и назначение

Как разобрать автоматический выключатель

Бывает и такое что приходится менять автоматический выключатель. Ниже подробно разберемся как заменить автоматический выключатель? Будет только конкретика и подробные фотографии. Тут вы также сможете разобраться как установить и демонтировать автоматический выключатель. Смотрим.

Причины из-за которых меняют автоматические выключатели

  1. Сгорел автоматический выключатель (расплавился корпус, образовался сильный нагар в области контактов и т.д.).
  2. Не возможно хорошо затянуть подходящие или отходящие провода (сорвана резьба, съедены шлицы на болтах и отвертка их не берет).
  3. Необходимо установить автоматический выключатель другого номинала, производителя или другой характеристики.

Как заменить автоматический выключатель?

Как правило автоматический выключатель стоит в распределительном щите — поэтому открываем его дверку. Обязательно обесточьте щиток, так как замена автомата весьма опасное мероприятие. Смотрим фото ниже, где представлен среднестатистический щиток. Здесь мы будем менять автомат нагрузки №2 (это второй справа не считая входной).

После обесточивания щитка обязательно индикатором проверьте отсутствие напряжения. Как говорят — «Береженого Бог бережет». Откручиваем отходящий провод на нагрузку и убираем его в сторону.

Теперь нужно снять гребенку запитывающую все автоматы. Для этого необходимо ослабить верхние болты у всех автоматических выключателей. Убираем гребенку.

Снизу оттягиваем защелку крепления. Она может принимать два положения: открыто и закрыто, а также у некоторых производителей она может пружинить и сама возвращаться в закрытое положение.

В моем случае она фиксируется в открытом положении.

Теперь низ автомата немного тянем на себя и поднимаем его сразу вверх.

Вот и все автоматический выключатель демонтировали.

Теперь ставим новый автоматический выключатель. Я взял просто другого производителя, но вы перед монтажом убедитесь в правильности выбора автоматического выключателя.

Ставим на место объединяющую гребенку.

И подключаем отходящий провод.

В целях экономии многие не всегда для подключения автоматических выключателей используют гребенку. Делают это перемычками из кусков жилы подходящего провода. Как заменить автоматический выключатель в этом случае?

Здесь нужно снять только две перемычки которые подключены к заменяемому автомату.

Дальнейшая замена автомата производится как я уже описал выше.

Вот и разобрались как заменить автоматический выключатель? Остались вопросы, пишите их в комментариях.

Совет молодому электрику:
— Если ваши руки в диэлектрических перчатках, то неважно откуда они растут.

Что такое переделанные автоматы и чем грозит их использование

Для чего нужны переделанные автоматы

Вводные автоматические выключатели на 16А встречаются чаще всего в домах и квартирах, где нет электроплиты. Это значит, что вы можете подключить одновременно электрические приборы, общая мощность которых не больше 3,5 кВт. Что это значит? У вас просто выбьет вводной автомат, когда вы включите стиральную машинку, а затем включите электрочайник или обогреватель.

Чтобы решить эту проблему нужно добиться увеличения выделенной мощности, но не всегда получается это сделать. Увеличение выделенной мощности заключается в первую очередь в определении нагрузки на линии, и если её мощности позволяют это сделать, то заменяется вводной автомат.

Самовольная замена вводного автомата на другой номинал запрещена. Тот номинал, который должен быть у вас установлен, прописывается в технических условиях при подключении к электросети.

Как переделывают выключатели

Существует два ответа на вопрос о том, как переделать номинал автомата.

Первый способ — перерисовка характеристик на лицевой панели. На обычном автоматическом выключателе стираются надписи с техническими характеристиками и наносятся новые. Таким образом, вы получите 16А корпус, внутри 32А механизм или любые другие номиналы. Преимущество такого способа – относительная дешевизна переделанных изделий. Недостатки:

  • Невозможно, сложно или дорого сделать самому.
  • Качество вновь нанесенной краски может быть хуже, чем оригинальной. В результате надпись с новым номиналом может выцвести или сойти вовсе и при визуальном осмотре инспектор может определить замену.

Второй вариант — пересборка или перепаковка с установкой более мощного механизма в корпус от автоматического выключателя меньшего номинала.

Происходит так: берут 2 автомата с номинальным током 63А, и 25А (или любых других нужных номиналов), разбирают их. Каждый автоматический выключатель состоит из двух половинок, соединённых металлическими трубками (латунными, например). Эти трубки развальцованы с обеих сторон, за счет этого корпус и удерживается в собранном виде.

После разборки устанавливают механизм 63А в корпус 25А и собирают обратно. Главное и единственное преимущество такой переделки – это «родные» надписи на корпусах. А недостатки такие:

  • Современные автоматические выключатели неразборные. Как было сказано, они собраны с помощью развальцованных трубок. Это значит – нет никакой гарантии, что половинки переделанного автоматического выключателя будут собраны обратно с помощью металлических трубок с последующей развальцовкой.
  • В некоторых случаях половинки корпуса склеиваются, а трубки разрезаются и также вклеиваются в посадочные места. После чего они не работают в качестве крепежа, так как не несут механической нагрузки.
  • Нет гарантии, что изделие вообще переделывалось (касается и первого способа) и вам не продали обычный автомат по цене переделанного (она может быть в 3-5 раз выше).

Важно отметить, что на рынке доступны переделанные автоматические выключатели от всех популярных производителей: Легранд, Шнайдер, ABB, TDM, EKF, IEK и других.

Какие последствия и могут ли оштрафовать за замену

В заключение хочется рассмотреть последствия использования переделанных автоматических выключателей, начнем с положительных моментов:

  1. Вы сможете включать одновременно электроприборы с большей суммарной мощностью. У вас перестанет выбивать автомат при включении одновременно обогревателя и электрочайника.
  2. Отличить переделанный автоматический выключатель от обычного по внешнему виду не получится, это можно проверить только специальными приборами для их прогрузки. Поэтому обычное снятие показаний с электросчетчика инспектором с обслуживающей организации неопасна, ведь даже если он обратит внимание на АВ, то не увидит разницы.
  3. Установка переделанного автомата не является хищением электрической энергии, сколько вы потребили за столько и платите.

Недостатки же гораздо серьезнее:

  1. Выходит, из второго преимущества, как не сможет отличить от переделки от оригинала инспектор – также и вам не получится по внешнему виду проверить, не продали ли вам оригинальный автомат под видом переделанного.
  2. Даже если вы заменили проводку в доме или квартире, то не факт что вводной кабель или кабель на стояке в подъезде выдержит возросшую нагрузку. К тому же если все соседи установят переделанные автоматы – тем более может выбивать автомат на подстанции, ВРУ дома, отгореть ноль и т.д.
  3. Если по какой-то причине организации, ответственной за электроснабжение вашего дома, станет известно о незаконных манипуляциях, вы можете понести ответственность. Простыми словами – вас могут оштрафовать за нарушения Правил пользования электрической и тепловой энергией, а также могут обвинить по статье 7.19 КоАП РФ «Самовольное подключение и использование электрической, тепловой энергии, нефти или газа» (для юрлиц штраф до 200 000 рублей), Статья 9.11. КоАП РФ «Нарушение правил пользования топливом и энергией, правил устройства, эксплуатации топливо- и энергопотребляющих установок, тепловых сетей, объектов хранения, содержания, реализации и транспортировки энергоносителей, топлива и продуктов его переработки» (штраф физлицам до 2000 рублей) и, если ваши действия нанесли ущерб, то УК РФ, Статья 165 «Причинение имущественного ущерба путем обмана или злоупотребления доверием».
Читать еще:  Трансформатор напряжения

На видео ниже предоставлен подробный обзор на так называемый заряженный автоматический выключатель:

В заключение хотелось бы отметить, что переделанные автоматы не следует ставить не только, чтобы избежать наказания, но и в целях безопасного использования электричества. Кроме того, что вас могут оштрафовать, нужно учитывать и возможность выхода из строя электропроводки и вводного кабеля. Именно поэтому все перечисленные выше манипуляции нужно обходить стороной, а единственный выход из ситуации — увеличивать выделенную мощность, даже если придется ждать, когда ваша энергоснабжающая компания модернизирует электросеть и сопутствующее оборудование.

Как разобрать автоматический выключатель

В портфеле модульного пластика Hager автоматические выключатели MY это самая младшая серия. Здесь предлагаются только одно- двух- и трехполюсные автоматы с отключающей способностью в четыре с половиной килоампера, времятоковой характеристикой C и номиналами от 6 до 63 Ампер.

Выбор как бы не богат, но в большинстве случаев достаточен.

В своей бюджетной серии, а MY позиционируется Хагером именно так, производитель оставляет возможность использования полного функционала автоматов. Подключать расцепители и дополнительные контакты, подавать питание как шиной, так и отдельными проводниками, что возможно далеко не во всех сериях у других производителей, особенно бюджетных.

Ну и нельзя не отметить, что бесспорный плюс оборудования Hager в целом — это европейское происхождение. Ни какой Польши-Словении, Румынии и прочей цыганщины, никакого Китая, только старушка Европа с её общеизвестными традиционными ценностями: – наркотиками, педофилией и гомосексуализмом.

У нас этим занимается церковь. И как бы она не старались, никакого продукта, там более конкурентоспособного, не выходит. Да и ладно.

Начнем со взвешивания.

В нашем случае быть разобранному предстоит однополюсному автомату на 16 ампер MY 116 и весит он 92 грамма. При том, что конструкция максимально облегчена.

Вместо клепок половинки корпуса в нескольких местах приплавлены друг к другу. По краям, чтобы корпус не деформировался при механическом воздействии и по центру, чтобы не деформировался газом при коротком замыкании.

С другого бока на MY как и на всех других сериях автоматов Hager, расположено окно прикрывающее доступ к спусковому крючку механизма расцепления.

На дин-рейке автомат фиксируется металлической подпружиненной скобой.

И если щиток с отлитыми пластиковыми рейками, то встает на мертво, ну и даже по тонкой металлический дин-рейке, особо не ездит.

Давайте, перед тем как разобрать, осмотрим автомат комплексно:

Сверху можно завести проводник сечением до 25-ти квадратных миллиметров.

Здесь, как и почти везде сейчас, используются Pull up клеммы, когда винт остается в одном и том же положении, а при при его закручивании двигается скоба, это и есть клемма, поджимающая присоединяемый кабель. Скоба заканчивается площадкой, изо всех сил мешающей вставить провод мимо клеммы.

Этакая защита от неправильного присоединения. Хагер прикрывает эту площадку диэлектрической шторкой.

Отсутствие этой архиполезной фичи ускоряющей и упрощающей монтаж, роднит автоматы ИЭК и ABB, Ну а диэлектрическая нахлобучка и подавно, прерогатива старших и максимально дорогих серий, а в MY вот, пожалуйста.

Снизу все тоже самое, плюс возможность присоединения шины fork. Hager развивает тему подведения питания к автоматам именно снизу, и все аксессуары в их портфеле под это заточены. Нагрузки же, соответственно, предлагается подключать сверху, но можно и наоборот. Как будет угодно.

Фасад автомата сплошной. В верхней его части нанесена заводская маркировка. Индикация ВКЛ/ВЫКЛ выполнена белыми буквами на сером фоне, не не черным по черному, как у некоторых ) Нижняя часть — чистая ровная и в меру шероховатая, на ней отлично пишет простой карандаш. Впрочем в более взрослых сериях Hager лишает нас прекрасной возможности легкой маркировки автоматов, добавляя забрало держателя этикеток.

Теперь можно вскрывать)

Внутри корпуса кроется множество нестандартных решений.

Чрезвычайно развитая система каналов отвода газов

и нерегулируемая биметаллическая пластина теплового расцепителя.

Подвижный и неподвижный контакты имеют следы заводских испытаний

Дугогасительная камера насчитывает 11 пластин

Электромагнитный расцепитель весьма любопытной конструкции

Меди, в духе времени, в автомате Hager MY немного. Это обмотка катушки, косичка и подвижный контакт.

И в завершение, традиционное групповое фото )

Всем спасибо. Оборудование предоставлено производителем.

Электромонтажные работы в Минске

Современный и качественный электромонтаж «под ключ», в Минске.

Для тех, кто ищет надежного подрядчика для выполнения электромонтажных работ в Минске, предлагаю свои услуги мастера-электрика. Я готов, в максимально сжатые сроки, решить практически ВСЕ вопросы, связанные с электрикой Вашего дома или квартиры.

Что я делаю?

  1. Выполняю монтаж новой и замену старой электропроводки, в квартирах Минска.
  2. Собираю надежные электрощиты для квартир и загородных домов.
  3. Монтаж слаботочных систем в квартирах (Интернет, Телевидение, Телефон и т.д).

Работаю напрямую с поставщиками качественной электрики. Это позволяет значительно сэкономить ваши деньги при закупке материалов.

Что будет, если Вы станете моим клиентом?

  1. Вы получите услуги, действительно высокого качества, за приемлемые деньги.
  2. Перед началом работ я учту все ваши требования и пожелания.
  3. Будут строго соблюдены сроки и оговоренные условия.
  4. Все электромонтажные работы будут выполнены согласно стандартам и нормам, действующие в Республики Беларусь.
  5. Получите надежную гарантию, с оперативным выездом для устранения проблем.

Цены на электромонтажные работы

Прежде всего, я работаю с клиентами, которые заинтересованы в НАДЕЖНОЙ и БЕЗОПАСНОЙ электропроводке, которая делается НАДОЛГО. Если наши цели будут совпадать, то мы всегда договоримся о цене.

Работа профессиональным инструментом, позволяет сократить время для выполнения электромонтажных работ и сделать цены доступными для большинства моих клиентов:

Стоимость работ указана в бел.рублях. Цена актуальна на 2020 год.

Более подробно с ценами, на которые я опираюсь, можно ознакомиться на странице с расценками или скачать актуальный прайс-лист (от 01.01.2020 года)

Алгоритм работы со мной

1. После телефонного разговора со мной или оформление заказа онлайн, я приеду на объект для необходимых замеров и уточнения задачи. При встрече, Вы получите подробную консультацию по Всем интересующим Вас вопросам связанные с электрикой. Если у вас нет готового решения для электромонтажа помещения, то готов на месте обсудить с Вами: удобные места для установки электроустановочных изделий, подсчитать нужное количество линий и способы прокладки кабелей, согласовать схему электрического щита.

2. В зависимости от поставленных задач, я закупаю необходимые материалы и подготавливаю пакет документов (схема щита, предварительная смета, схему линий, проект и т.д.) На данном этапе корректируется цена и срок работ.

3. В назначенное время, прибываю на объект, с необходимыми материалами и оборудованием и выполняю запланированные работы, согласно утвержденному графику. В жилых домах, шумные работы выполняются только по будням, с 09-00 до 19-00 с перерывом с 13-00 до 15-00.

4. По завершению всех этапов, заказчик принимает работу и оплачивает мои услуги. После этого, начнется гарантийное обслуживание объекта — сроком до 5 лет. В этот период времени, все выявленные проблемы устраняются бесплатно, в кратчайший срок.

Внимание! У меня практически всегда высокая загруженность работой, поэтому планируйте электромонтажные работы заранее.

Хороший ремонт всегда начинается с услуг электрика. Пусть этот шаг будет для Вас простым и надежным.

«Легче сделать работу качественно, чем объяснить клиенту, почему ты этого не сделал»

Для моих заказчиков:

  • Профессиональные консультации
  • Доступные цены
  • Юридическое оформление
  • Гарантия на работы — до 5 лет
  • Срочный аварийный выезд по гарантии
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
