Как скрутить провода

Можно ли скручивать провода из разных металлов?

Медь с алюминием не в коем случае не стоит соединять напрямую. В скрутки алюминия и меди происходит медленная химическая реакция окисления. В результате сопротивление в скрутке усиливается и происходит нагрев. Провода попросту обгорают. Переход с алюминия на медь должен происходить через клемник, луженный провод и тд.

Существует несколько способов соединения проводов из разных металлов:скруткой, через клемму, через зажим,болтовое соединение,пайка,чер­ ез наконечники.

Самым простым способом является соединение скруткой. Такой способ используется в домашней сети с небольшой нагрузкой. Чтобы сделать скрутку из проводов с разными металлами правильно надо найти небольшой отрезок луженого провода, снять с него изоляцию и распушить жилы.

Далее равномерно намотать их на медный провод

Теперь рассмотрим соединение через клемму. Такой способ облегчает работу и обеспечивает более качественное соединение. Существует много разновидностей клемм, но принцип соединения у них одинаковый

Болтовое соединение самое простое, потому что болты и шайбы ,как правило, всегда имеются под рукой.

Самым качественным соединением считается пайка. При помощи каникулы и олова заливаем медный проводник и затем просто скручиваем его с алюминиевым.

Также можно соединить провода с помощью луженых наконечников. Для этого надо вставить провода в наконечники и зажать их с помощью плоскогубцев, а затем дожать молотком и наставкой

Скручивать можно все провода, не касающиеся электричества, а вот электрические провода из разных металлов — а в основном это медный и алюминиевый провода- нужно соединять через клеммник соответствующего проводам сечения.

С помощью клеммников можно соединять не только разные провода, но и однотипные провода например в распределительной коробке вместо скрутки.

Если под рукой не окажется у вас такового — можно использовать болт с гайкой и шайбами.

На болт М5 или М6 надевается шайба, затем один конец кабеля зачищается и выгибаем петлей вокруг болта, сверху одеваем еще шайбу, на нее изготавливаем такую же петлю другого кабеля, на него опять насаживаем шайбу и в конце закручиваем гайку — клеммное соединение готово.

Если электропроводка делается с соблюдением всех норм и правил, то скрутки категорически запрещены.

Правила ПУЭ (на данный момент) скрутки запрещают.

и тем более нельзя скручивать между собой провода из разных металлов (медь, алюминий, в частности).

Вот наглядный пример

Моё мнение, не вижу аргументированной необходимости в такой скрутке.

Если у Вас ещё старая Советская проводка (алюминий) и Вам нужно (это к примеру) вывести провода под новую розетку (выключатель), то используйте провода из того же материала (алюминий-алюминий, медь-медь).

Но если без скрутки не обойтись, то важно учитывать следующее:

Провода должны «обвивать» друг друга равномерно, а не один провод обвивает другой.

После зачистки проводов (зачищается конец провода от изоляции) медный провод нужно залудить припоем (многожильный).

Количество витков в скрутке не менее 5, если сечение провода до 1,5 квадрата и не менее 3 для проводов бОльшего сечения.

В конце такая скрутка в обязательном порядке изолируется изоляционной лентой.

Из личного опыта могу добавить, скрутка даже проводов из одного металла самый не качественный вариант соединения проводов.

Медь с алюминием лучше соединить резьбовым соединением (или использовать клеммы).

Нужен болт (лучше не оцинкованный) шайбы, гайка.

Концы проводов зачищаются от изоляции и скручиваются (сворачиваются, нужны круглогубцы) «кольцом».

На болт одевается шайба и далее алюминиевый провод, затем 2 шайба и медный провод.

Далее 3 шайба и затягивается гайка, в этом случае не будет прямого контакта меди с алюминием и соединение будет долговечным и качественным.

Такое соединение нужно протянуть через некоторое время (подтянуть гайку), а ещё лучше под гайку установите пружинную шайбу (гровер).

И такое соединение (болтовое) тоже в конце изолируется изолентой.

Все работы производится после обесточивания.

Делаем правильную скрутку проводов

Скрутка проводов — один из методов, когда необходимо выполнить ответвление либо дополнительное соединение проводки. Однако по ПУЭ ее запрещено применять. Но зная, как правильно сделать скрутку проводов, реально избежать непредвиденных случаев, особенно замыкания, которое часто чревато возгоранием.

Соединение проводов

Для обеспечения полноценной электроводимости важным моментом является целостность проводки. Недопустимо ее повреждение или некачественное сцепление. Важно гарантировать плотное примыкание контактов и надежность соединения в зонах «электрических узлов». Различают определенные способы, устраняющие разрывы в кабеля. В их числе следует отметить сварку. Она применяется в отношении медных и алюминиевых проводов. При этом обеспечивается особенно надежное сцепление.

Соединения можно разделить на виды:

  • скрутка;
  • сварка;
  • пайка;
  • опресовка;
  • клеммные колодки;
  • самозажимные клеммники (клеммы WAGO);
  • колпачки СИЗ;
  • болтовой зажим.

Самое полноценное соединение для проводов изготовленных из меди – пайка. Ее легко осуществить при помощи флюса (канифоль, бура) и оловянного припоя. Так же применяют клеммники – специальное приспособление, которое выполняется при помощи винтовых зажимов. Их подбирают отдельно в соответствии с сечением жил. Нередко используются и самозажимные клеммники, для экономии времени на проведении электромонтажных работ. С целью изоляции скрученного или спаянного электрического соединения используют изоляционные колпачки СИЗ. Сегодня в энергетике широко применимы клеммы WAGO, которые выпускаются для проводных проводов и кабелей различных диаметров. К тому же клеммы WAGO позволяют соединить жилы из различных материалов (медь и алюминий).

Выбор какое соединение использовать зависит от различных факторов:

  • материал (сталь, медь, алюминий);
  • количество скручиваемых элементов;
  • сечение;
  • место проведения работы (дом, улица, в земле и т.д.).

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций. Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания. По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких. Обычно используют следующие известные виды скруток:

  • бандаж;
  • желобок;
  • простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?». Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Скрутка проводов по ПУЭ

Длина скрутки проводов по ПУЭ граничит в пределах – от 3 см до 6 см, в зависимости от их диаметров.

Скручивание одножильного с многожильным осуществляется следующим образом:

  1. Подготавливаются концы на расстоянии от 4 см до 8 см.
  2. Многожильная токопроводящая жила накладывается на одножильную и наматывается длиной до 4 см.

Инструмент для скрутки проводов

Для выполнения данной задачи требуется наличие определенных инструментов. В числе обязательных:

  • плоскогубцы (описывал в статье);
  • бокорезы;
  • гидравлически или ручные опрессовыватели.

Пресс гидравлический ручной КВТ «ПГР-70»

Так же понадобится насадка для скрутки и материал для изоляции. При работе данными инструментами обязательно соблюдение правил техники безопасности. Потребуются определенные навыки в работе. Несмотря на то, что в некоторых случаях защищенную изоляцией проводку можно скручивать руками, сегодня обычно применяют прибор для скрутки проводов. Он в значительной мере облегчает работу и гарантирует высокое качество результата. Такое приспособление для работы, как пневматические или гидравлические прессклещи, позволяет оконцевать проводящие жилы для дальнейшего их подключения.

Существуют также небольшие приспособления позволяющие ускорить скрутку жил. Такой девайс вставляется в шуруповерт и вращением совершает их скрутку.

Девайсы для скрутки

Изоляция соединения

Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:

  • полихлорвиниловые трубки;
  • изоляционную ленту;
  • термоусадочные трубки;
  • специальные колпачки изоляторы скрутки.

Способы изоляции проводов

Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.

На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.

Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.

Читать еще:  Принцип работы генератора переменного и постоянного тока

Как правильно сделать скрутку проводов?

  • В чем опасность такого соединения?
  • Подробная инструкция
  • Полезные советы от профессионалов

В чем опасность такого соединения?

Скрутка – это самый простой, и в тоже время сложный способ соединения проводов. Сразу отметим, что в ПУЭ 2.1.21 (Глава 2.1) перечислены все разрешенные методы соединений, и скрутки в их числе нет. Она запрещена!

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Если при скручивании вы плохо затяните соединяемые жилы – контакт будет плохим, с высоким переходным сопротивлением. Даже если вы затяните хорошо – скрутка может ослабнуть. Такой контакт будет греться. Причем тем сильнее, чем больший ток будет через него течь. От нагрева «поплывёт» изоляция, а из-за этого произойдет короткое замыкание, со всеми вытекающими последствиями – искры, возгорание, поражение электрическим током!

Не зря правилами ПУЭ строго запрещено использовать данный способ в электромонтажных работах. Несмотря на это большая часть электриков, и даже опытных, использует данный метод в повседневных ремонтных работах.

Скрутку если и применять, то только для проверки работоспособности цепей или организации очень кратковременных линий, например на время ремонта для подключения электроинструмента и прочего. Но и в этом случае лучше воспользоваться разнообразными клеммниками.

Итак, как же правильно сделать скрутку проводов? Об этом мы сейчас и поговорим!

Подробная инструкция

Сначала рассмотрим самый простой вариант, когда необходимо скрепить два одножильных проводника из одного и того же металла (к примеру, медь).

Технология выглядит следующим образом:

  1. Тщательно зачищаем обе жилы от изоляции примерно на 5 см. Для этого также можно использовать специальный инструмент для снятия изоляции.
  2. Оголенные жилы зачищаем до металлического блеска ножом или наждачной бумагой.
  3. Скрещиваем две жилы и скручиваем их по часовой стрелке между собой, так чтобы они обвили друг друга по спирали (смотрите схему ниже).
  4. Изолируем готовую скрутку с помощью изоленты. Также рекомендуется использовать термоусадочную трубку, которая надежно защищает оголенную область от внешней среды.

Как Вы видите, ничего сложного нет. Особенность заключается в том, что необходимо оголять жилы не меньше чем на 5 см и скручивать пассатижами, чтобы был неразрывный и надежный контакт.

Также хотелось бы дать пару советов по поводу более сложной ситуации, когда необходимо сделать скрутку одножильного и многожильного провода. В этом случае сначала повторяем пункт «1» и «2» из инструкции, предоставленной выше. Далее необходимо скрестить изделия и многожильный провод тщательно намотать на середину одножильного (на расстоянии 2,5 см от конца). Когда все витки будут накручены, свободный конец одножильного проводника необходимо загнуть пассатижами в сторону витков, как показано на фото ниже. После этого соединение изолируется и укладывается в распределительную коробку. Кстати, таким же образом можно сделать хорошую скрутку двух многожильных проводов.

Следует обратить Ваше внимание на то, что делать скрутку из алюминия и меди нельзя ни в коем случае.

Первая и главная причина – между алюминием и медью образуется гальваническая пара, в результате химических реакций, при попадании влаги (она в любом случае будет), начинается электролиз и соединение разрушается. Сопротивление контакта возрастает до тех пор пока он не пропадет полностью, при этом он начинает греться и обгорать. При постоянном токе такое соединение особенно быстро разрушится.

Вторая причина – у меди и алюминия разный коэффициент теплового расширения, под нагрузкой, когда контакт нагреется – проводники будут расширяться «по разному», а после остывания скрутка ослабнет и сопротивление еще больше возрастёт – как снежный ком.

Третья причина – на поверхности алюминия всегда образуется оксидная защитная плёнка, из-за которой также повышается сопротивление контакта, поэтому для соединения алюминиевых проводов покрывают кварцевазелиновой пастой, а клеммники для них продаются уже наполненными этой пастой.

Вот такие схемы Вы можете использовать при скрутке проводов своими руками:

Также советуем Вам просмотреть наглядную видео инструкцию:

Интересное приспособление позволит Вам быстро осуществлять скрепление:

Полезные советы от профессионалов

Скрутка проводов как таковая запрещена ПУЭ, но если её использовать в паре с другими средствами, то ничем не противоречит:

  1. Сварка. Если просто приложить две жилы друг к другу и сварить – получится хороший не разъёмный контакт. А если жилы перед этим еще и скрутить, то площадь контакта значительно возрастёт, смотрите фото ниже.
  2. Пайка. Ситуация такая же как и со скруткой, только в пайке есть основная проблема – припои, например широкоприменяемый ПОС-60, не обеспечивают механической прочности. Так если спаять две сложные рядом жилы и заизолировать их и спрятать в распредкоробку, то такое соединение работать конечно будет. Но если провод хоть немного движется в работе – пайка разрушится. Поэтому всегда скручивайте жилы если выбрали пайку как способ соединения проводов.
  3. Использовать колпачки СИЗ. Для этого нужно сложить соединяемые жилы вместе, ввести их в колпачок и начать закручивать колпачок по часовой стрелке. Пружина в нём зажмёт жилы и они скрутятся.
  4. Зажимать скрученные жилы винтовым клеммником (их еще называют полиэтиленовые клеммники).

Важно отметить, что ни один из вышеперечисленных вариантов не делает скрутку водонепроницаемой, поэтому если Вы решили скрепить жилы под штукатуркой в стене, причем без коробки, обязательно заизолируйте соединитель кембриками.

Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками. Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!

Материалы по теме:

Правильная скрутка электрических проводов: способы соединения

При монтаже электрической проводки особое внимание уделяется электрическим контактам, так как от этого зависит качество и надёжность всей электросети в целом. Неотъемлемой частью таких контактов является соединение проводов. Для этого используются как современные технологии, так и старые методы. Каждый метод имеет свои недостатки и преимущества. Какой вид скрутки проводов использовать, выбирается от условий и возможностей.

Требования к скрутке проводов

Скручивание проводов между собой — наиболее популярный и простой способ, но одновременно с этим и самый ненадёжный. Чтоб понять как правильно скручивать провода, необходимо представлять, какие процессы могут проходить в месте соединения. Со временем в результате температурного воздействия происходит ослабление зажима. Это вызвано линейным расширением проводника во время прохождения больших величин тока. Контакт в месте соединения ослабляется, его сопротивление увеличивается, соответственно происходит нагрев места скрутки. Провода окисляются и перегреваются, пропадает контакт или происходит пробой изоляции, что чревато коротким замыканием и возгоранием.

Требования к скрутке проводов регламентируются правилами установки электрооборудования (ПУЭ). Основные правила, предъявляемые к любому способу соединения проводов, — обеспечить контакт без дополнительного сопротивления. То есть эта величина в месте скрутки не должна превышать минимальное значение сопротивления самих проводов. Это справедливо и к требованиям механической прочности, место контакта не должно быть менее прочно, чем значение прочности самих проводов.

Поэтому, согласно ПУЭ, просто сделанные соединения в виде скрутки при монтаже электропроводки запрещены. После выполнения скрутки требуются дополнительные операции, направленные на увеличение её надёжности. Это может быть пайка, сварка, опрессовка, механический зажим.

Важно отметить, что скрутка применима, только если соединяемые проводники выполнены из одного материала. Иначе образуется химическое соединение из-за окисления, которое быстро разрушает скрутку.

Существуют различные типы скруток:

  • параллельная простая;
  • последовательная простая;
  • параллельная желобком;
  • последовательная желобком;
  • бандажная.

Перед началом соединения необходимо подготовить провода. Для этого понадобится снять изоляцию на длине не менее 50 мм, оголённый провод очистить мелкой наждачной, а уже потом приступать к скрутке. Параллельное соединение применяется, когда возникает необходимость объединить концы проводов между собой, например, в распределительных коробках. Последовательная скрутка при выполнении ответвлений.

Способ параллельного соединения

Параллельное соединение — простая операция, которая подразумевает способ, при котором два провода, зачищенные на одинаковую длину, прикладываются параллельно друг к другу. Далее, оголённые концы перекрещиваются так, чтоб края прикасались друг к другу. Затем, вращательным движением приступают к закручиванию. Крутить необходимо в одну сторону, в какую — неважно.

Изолированные части проводников не должны скручиваться между собой. Сначала проводники крутятся руками, формируя направление, а после докручиваются пассатижами. При этом пассатижами берутся концы проводов для придания скрутке равномерности. Способ «параллельно желобком» подразумевает то, что при скрутке одна жила неподвижна, а вторая оплетает её. Для этого, начиная от конца изоляции, одним проводом делается три — четыре витка вокруг второго. Первый с плотным прикасанием прокладываем параллельно второму и в конце выполняем опять три — четыре витка.

Описание последовательного метода

Последовательное простое соединение осуществляется другим образом. Зачищенные концы проводов не прикладываются друг к другу, а располагаются встречно, внахлёст. Середины зачищенных жил прикладываются друг к другу, а затем оплетаются в одну сторону и в другую. В этом случае необходимо, чтобы зачищенные жилы не попадали на изоляцию противоположного провода. При скрутке желобком каждая жила оплетается с другой только в местах конца изоляции, а в середине проходит с плотным касанием.

Бандажное скручивание кабеля

Выполняется как параллельным, так и последовательным методом. При первом методе провода прижимаются изоляционным слоем друг к другу, а вокруг зачищенных проводников накручивается спиральными движениями третий проводник. Для этого один конец дополнительного провода держится пальцами, а второй при помощи пассатижей обматывается вокруг, крепко сжимая соединяемые жилы между собой. Во втором методе зачищенные жилы прикладываются параллельно, но напротив друг друга, не доставая до изоляции противоположного провода один-два миллиметра. После чего плотно обкатываются дополнительным проводником.

Скручивание многожильного кабеля

При таком соединении существуют небольшие нюансы. Для увеличения площади соприкосновения применяются те же способы, но с предварительным разделением жил в каждом проводе. После снятия изоляции жилы разводятся в каждом проводе, и из них создаются две — четыре косички с равным количеством жил в каждой. Затем укладываются один на другой, и провода скручиваются по одной косичке из каждого провода. В конце полученные косички, сплетаются между собой. Таким образом получится правильная скрутка проводов с крепкой механической прочностью и низким сопротивлением.

Читать еще:  Для чего нужны контакторы

Количество витков, которое получается при работе должно быть более шести. Виды соединения проводов не зависят от используемого материала и выполняются одинаково как для алюминиевого, так и для медного провода. Важно понимать, что скручивать разные виды проводов между собой нельзя, и алюминиевый провод при чрезмерном закручивании может обломиться. Если необходимо скрутить больше двух проводов, то технология процесса не изменится.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

  • пайка;
  • сварка;
  • винтовые зажимы;
  • обжим в специальных пружинных устройствах;
  • опрессовка.

Пайка и сварка при соединении

Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Как скрутить провода между собой

Каждый человек, который имел дело с проводкой, знает, насколько важна скрутка проводов. На первый взгляд может показаться, что в этом нет ничего сложного, скрутил два провода между собой, заизолировал и все. Но, существуют и некоторые особенности, их стоит брать во внимание. Ведь если сделать хоть что-то не так, вы рискуете своим имуществом и здоровьем близких, ведь это может привести в возгоранию. В данной статье вы найдете все основные советы и способы, которые помогут ответить на вопрос: Как правильно сделать скрутку проводов.

Почему неправильная скрутка опасна

Скручивание всех проводов между собой это довольно популярный способ, но в тоже время он является самым опасным. Ведь если вы слабо загнете все жилы, через время они могут ослабиться, в этом месте появится слабый контакт. Это приведет к тому, что когда попадет напряжение кабель или провод перегреется, результат в этом случае один – короткое замыкание или поражение током человека.

Не зря в ПУЭ этот способ запрещен, хотя его и используют многие опытные электрики.

Но, не хочется так сильно вас пугать, если скрутка проводом между собой правильная, ничего не произойдет, и они будут вас служить все время. Чтобы сделать это, читайте наши основные способы. Хочу заметить, что кабель АБС имеет особенности, узнайте о них.

Инструкция скрутка проводов

Изначально мы поговорим о самом простом способе, когда нужно скрутить два одножильных провода между собой, если у них одинаковый метал.

  1. Зачищаем жилы между собой, достаточно 4-5 см.
  2. Контакты нужно обезжирить, можно взять тряпку, смоченную в ацетоне.
  3. Наждачкой все зачищаем до металлического цвета.
  4. Скрещиваем проводники между собой, одну из них накручиваем на другую, используя пассатижи. Минимально – пять витков.
  5. Вторую накручивает на 5-7 витков.
  6. Изолируем все. Ни в коем случае нельзя допустить того, что голый кабель будет торчать.

Теперь поговорим о том, как скрутить одножильный и многожильный провод. Используем первых два шага с инструкции выше. Далее мы должны скрестить два провода между собой, многожильный наматываем на средину одножильного, расстояние от 2.5 см от конца. Когда накрутили все ветки между собой, свободный конец загибаем с помощью пассатижей. Как это сделать смотрите на фото ниже.

Подобный способ подойдет и для случаев, когда нужно скрутить два многожильных провода между собой. Таким же образом происходит и скрутка 3 проводов, как это выглядит посмотрите на картинке ниже. Таким способом можно скручивать ВВГ провод.

Скрутка трех проводов

Схемы скрутки проводов

Скрутка проводов видео

Также посмотрите приспособление для скрутки проводов между собой, его можно сделать без особых усилий. Как, посмотрите это видео.

Советы от Все-электричество по скрутке проводов

Здесь вы найдете основные советы, которые помогут вам скрутить провода между собой безопасно. Настоятельно рекомендуем использовать их.

  • Скрутку лучше соединять пайкой или сваркой.
  • Можно использовать клеммы WAGO. С помощью них все можно делать быстрей и безопасней.
  • Зажимы СИЗ. Они повышают надежность соединения, по стоимости дешевые.
  • После того, как сделаете скрутку кабелей, включите электрическую цепь и подождите несколько минут (лучше полчаса). Если она нагреется – значит вы что-то сделали не так. Необходимо будет переделать.

Вот мы и рассмотрели с вами все основные способы скрутки проводов и кабелей между собой. Сложного ничего нет, но все рекомендации соблюдать нужно.

Гениальный способ, как нужно правильно и качественно соединять между собой провода

Знакомый электрик показал, как нужно правильно и качественно соединять между собой провода. При ремонте может пригодится каждому.

И это вам не хухры-мухры, когда надёжности нет и качество контакта теряется!

Есть много способов вместе соединять электрические провода, но не всегда они долго «живут»… Я имею в виду методом обычной «скрутки».

Правда нам ведь нужно соединить два электропровода, а не тросы. Поэтому у каждого есть свои методы.

Способы, как правильно соединять между собой провода

Монтёр сначала показал те способы и такие методы, которые многие используют, но, по его мнению, они неправильные или скажем так, не очень надёжные (видео внизу публикации).

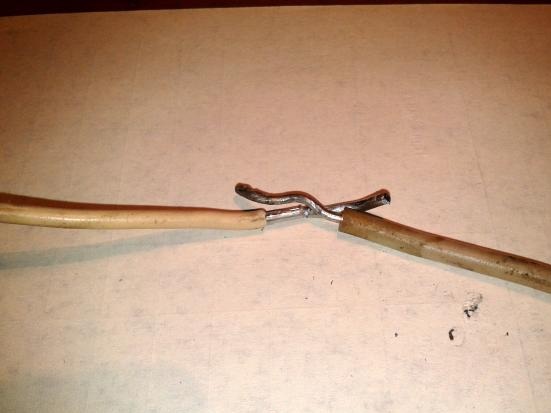

Самым простым соединением 2-ух проводов — это монтаж и скрутка сразу с места зачистки изоляции. По мнению автора ролика — это не верно.

И ещё один монтаж скрутки проводов

Второй способ — это когда каждый конец провода делишь на два равных пучка. А затем каждый из разделённых скручиваешь. И этот метод не подошёл.

А вот третий монтаж считается самым крепким и надёжным (гениальным). Просто нужно скручивать не с места начала изоляции, а отступив середину оголённых.

Правда ПУЭ (Правила устройства электроустановок) запрещают «скрутку», но это самый простой, быстрый, популярный и дешёвый способ.

Кстати, я думаю, что многие электрики на сегодня используют другие варианты коммутации:

  • пайка,
  • сварка,
  • клеммы,
  • болты,
  • гильзы.

В общем смотрите видео:

И что говорят профессионалы:

А какой способ соединения проводов для вас является правильным и качественным.

Следите за моими новыми публикациями — дальше ещё интереснее будет!

Как скрутить провода

Вы должны знать, что пожарный инспектор никогда не примет электроустановку, если провода в ней скомутированны методом скрутки. Хотя многие скажут о том, что надежней скрутки еще ничего не придумали, но в ПУЭ (Правила устройства электроустановок)ясно сказано о запрете на соединения проводов методом скрутки.

Выдержка из правил ПУЭ: п2.1.21. Соединение, ответвление и оконцовка жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Наиболее часто встречающимся нарушением электропроводки является неправильное соединение проводов при ремонте квартиры. Какими же бывают виды соединений, чем они отличаются друг от друга и в каких случаях лучше применять один вид, а в каких другой?

Способы соединения проводов

Скрутка – самый простой и распространенный способ соединения одножильных проводов из алюминия или меди, когда проводники просто скручиваются между собой и изолируются в месте контакта. Опресовывается скрутка при помощи соединительных изолирующих зажимов (СИЗ) они просты и удобны в монтаже (накручиваются по часовой стрелке на скрученные вместе жилы) обеспечивает надежный захват и удержание скрутки на протяжении всего срока эксплуатации. Имеют корпус, выполненный из не поддерживающего горение нейлона благодаря которому жилы не нуждаются в последующей изоляции.

Читать еще:  РЕМОНТ ЭЛЕКТРОДВИГАТЕЛЕЙ И ТРАНСФОРМАТОРОВ

Рис.1 Соединение проводов с помощью скрутки

При небольших объемах электромонтажных работ использование скруток, изолированных при помощи СИЗ представляется достаточно удобным. А вот когда условия требуют многочисленных соединений проводов и организацию разветвленной электросети, в этом случае возникают определенные трудности. Связаны они с тем, что описанные приспособления рассчитаны только на определенное количество проводов одинакового сечения. Это в значительной степени ограничивает возможности монтажа сложных электросетей.

Опрессовка — это соединение проводов с помощью специальной медной или алюминиевой гильзы. Гильза одевается на скрутку и опрессовывается с помощью пресс-клещей. Для того, что бы сделать опрессовку, необходимо с концов соединяемых проводов снять изоляцию, скрутить их и надеть на скрутку гильзу, подходящую по диаметру и материалу. Далее гильза опрессовывается с помощью пресс-клещей. После всей проделанной процедуры полученное соединение необходимо изолировать с помощью изоленты или термоусадки. Такой способ соединения проводов считается одним из наиболее надежных.

Рис.2 Соединение проводов с помощью опрессовки

Винтовые клеммные соединения – наиболее подходящий вариант для соединения проводов из разных металлов. С помощью такой клеммы можно соединить два провода. Для этого используется специальная клеммная колодка – диэлектрический корпус, внутри которого располагаются узлы крепления проводов к контактам. Винтовые соединительные клеммники наиболее часто применяются при коммутации проводов в щитах и распределительных коробках.

Для соединения проводов винтовыми клеммами аккуратно снимите изоляцию с концов проводов и поместите концы проводов в клемму так, что бы они не соприкасались друг с другом. Затем плотно закрутите винты клеммы.

Рис.3 Соединение проводов с помощью винтовых клемм

Используя данный способ соединения с алюминиевыми проводами надо учитывать, что со временем у провода из алюминия ухудшается контакт в клеммнике и придется время от времени его дожимать.

Самозажимные клеммы типа WAGO очень удобны в монтаже и выдерживают нагрузку значительную токовую нагрузку. Провод зачищается от изоляции, вставляется в отверстие клеммника и защелкивается. Клеммы со специальной контактной пастой допускают смешанный электромонтаж (соединение медных и алюминиевых проводов). Единственный недостаток — они занимают достаточно много места в распаечных коробках и подрозетниках.

Рис.4 Соединение проводов с помощью самозажимных клемм

Сварка или пайка обеспечивает долговечный и качественный контакт, с очень большим сроком безотказной работы электропроводки, но время монтажа существенно увеличивается и возникают дополнительные трудности, если надо внести в схему, какие либо изменения.

Соединение проводов пайкой обеспечивает надежный и долговечный контакт, для которого свойственна отличная проводимость. Но при этом пайка имеет ряд недостатков, которые не позволяют использовать данный вид соединения в местах, подвергающихся повышенному механическому воздействию. Кроме того, место спайки требует более надежной изоляции.

Для того, что бы сделать сварку проводов необходимо зачистить концы проводов от изоляции на 4-5 см и сделать скрутку так, что бы провода заканчивались на одном уровне. После этого насыпать флюс в углубление электрода, прижать конец скрутки к электроду и произвести сварку проводов. По окончании процедуры на скрученных проводах образовалась контактная сварка «шарик», которую необходимо зачистить металлической щеткой и заизолировать.

Пайка проводов более проста. После зачистки концов проводов от изоляции необходимо наждачной бумагой зачистить концы жил до металлического блеска. Далее нужно залудить место спайки. При использовании канифоли, нагрейте скрутку и прижимайте ее к кусочку канифоли, пока скрутка полностью не покроется расплавленной канифолью. Во избежание оплавления изоляции во время пайки, следите за тем, что провода нагревались не слишком сильно.

Рис.5 Соединение проводов с помощью сварки и пайки

Способы соединения алюминиевых и медных проводов

Основной принцип соединения алюминиевых и медных проводов — отсутствие контакта между проводниками. Достигается это с помощью соединения проводов различными клеммниками, ответвительными зажимами или муфтами.

Есть несколько способов такого соединения: клеммные колодки, ответвительные зажимы и болтовое соединение. О клеммах написано выше, поэтому не будем повторяться. Рассмотрим два вида соединения медных и алюминиевых проводов.

Болтовые соединения – не менее распространённый вид разъёмных соединений, когда провод соединяется с контактом при помощи резьбы и гайки. Притом, что соединение обладает большой надежностью, нужно регулярно проводить его проверку: медные провода не реже, чем раз в два года, алюминиевые – не реже одного раза в полгода.

Как сделать болтовое соединение? Для начала необходимо на концах соединяемых проводов сделать петли (рис.6), диаметр которых должен соответствовать диаметру болта (петли удобно делать путем накручивания жилы на болт). Далее поочередно надеваете на болт: шайбу, петлю, шайбу, петлю, шайбу, гайку. Гайку необходимо хорошо закрепить, что бы все крепко держалось и не болталось. После всю электропроводящую часть конструкции необходимо хорошо заизолировать.

Рис.6 Пример правильно выполненной петли для болтового соединения

Ответвительные зажимы бывают различной формы, которая зависит от провода и способа крепления в зажиме (рис.7). Данный способ соединения проводов лучше всего подойдет для использования на улице. Применяются ответвительные зажимы так же, как и клеммники. Данный способ соединения более капитальный и может использоваться даже для ответвления провода от столба для питания частного дома и даже в контуре заземления.

Рис.7 Ответвительные зажимы

Материалы, близкие по теме:

Cколько проводов можно скручивать в одну скрутку

В настоящее время, простая скрутка проводов как вид соединения в электрике – запрещена. Но при этом, она нередко используется для большей надежности контакта при других вариантах соединений, например при сваркае проводников.

Ранее я уже рассказывал о всех разрешенных способах соединения проводов при монтаже электропроводки. Для по-настоящему надежного и долговечного соединения, которое пройдёт любую проверку, обязательно выбирайте один из них.

Сейчас же я подробнее расскажу о том, сколько проводов можно скручивать вместе. Более того, вы узнаете простое правило, следуя которому легко определите нужное количество проводов любого сечения для скрутки.

Официальных нормативов, которые бы ограничивали количество проводов в одной скрутке нет.

И, при желании, можно скручивать вместе хоть 50 жил, но делать этого я крайне не рекомендую, сейчас расскажу почему.

Многие профессиональные электромонтажники, скажут вам буквально следующее: «Правильная скрутка медных проводов, при прокладке электрики, сама по себе достаточно надежна и без использования дополнительных сжимов, сварки, клеммников или гильз».

И вы обязательно услышите истории из практики, когда вскрывается распределительная коробка в квартире, которой несколько десятков лет, а там соединения выполнены через обычные скрутки. При этом они, как и вся остальная электропроводка, в состоянии близком к идеальному.

Этому есть простое объяснение – правильная скрутка проводов, подразумевает равномерную их свивку, с нужным усилием, достаточной длины, с использованием правильной изоляции и т.д.

Всё это в комплексе даёт надежный долговечный контакт, который не требует дополнительных ревизий для протягивания.
На как вы понимаете, чтобы делать профессиональные скрутки жил кабелей, нужен определенный опыт и навыки. Нарушение технологии приводит к плохому контакту. Такое соединение просто опасно, оно может греться и быть источником возгорания.

Именно поэтому было принято решение запретить все скрутки при соединении проводов. Остальные методы гораздо легче контролируются и прощают некоторые ошибки при монтаже. Таким образом повышается общая безопасность электрики.

По этой же причине есть и ограничение по количеству проводов, которые можно скручивать в одну скрутку. Добиться качественной скрутки большого количества жил проводов без опыта практически невозможно.

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
