Как лучше соединить медный и алюминиевый провод

Как соединять медные и алюминиевые провода

Ни для кого не секрет, что медные и алюминиевые провода соединять не рекомендуется. Но многие, даже зная это, все равно пренебрегают этим, надеясь на русское «авось пройдет».

В итоге, такая скрутка из пары медь-алюминий проживет весьма недолго. А если соединение находиться на улице или в помещении с повышенной влажностью, то срок жизни такой пары в разы меньше.

Но довольно таки часто возникают ситуации, когда нам необходимо соединить медную и алюминиевую электропроводку. Часто такая ситуация возникает при ремонте электропроводки в домах, где проложена алюминиевая проводка.

Выйти из этой ситуации нам помогут специальные клеммники и болтовые соединения, посредством которых мы и соединим медные и алюминиевые провода. Применяя клеммные и болтовые соединения, мы не допускаем прямого контакта пары медь-алюминий.

Не особо вдаваясь в конструктивные особенности клеммных зажимов, рассмотрим наиболее применяемые из них.

Одними из старых и проверенных способов соединения проводов являются клеммные соединения типа «орешки». Название свое они получили, из за внешнего сходства с орехами.

Соединения этого типа состоят из трех пластин, между которыми, собственно, и зажимаются провода. Одним из преимуществ данного типа соединения является то, что для соединения отходящего провода, нет необходимости разрывать магистраль. Достаточно просто открутить 2 болта, вставить между двух пластин провод, и закрутить болты на место. Отходящий провод вставляется между средней и оставшейся пластиной. Все, соединение готово.

Следующим по популярности можно назвать соединения типа WAGO. Данные соединительные клеммы позволяют произвести соединение проводов из алюминия и меди. Достаточно просто зачистить провода на 10-15 мм, вставить в отверстие клеммника, и все, очередное соединение готово к работе.

Внутренность клемника наполнена специальной смазкой, которая не позволяет окисляться проводам. Использовать такой тип соединений рекомендуем в цепях освещения. Использование данных соединений в силовых цепях не рекомендуем, так как большая нагрузка может привести к нагреву пружинистых контактов, и как следствие к плохому контакту.

Еще одним популярным соединением являются клеммные колодки. Внешне они представляют собой планку с клеммничками. Достаточно зачистить конец провода, вставить в одно отверстие и зажать винтом. В другое отверстие вставляется зачищенный конец второго провода. Данные клеммники также позволяют соединять провода из разных металлов.

Болтовые соединения проводов. Данный тип соединения также можно использовать, если вам необходимо соединить медный и алюминиевый провода. При монтаже соединения, необходимо между медным и алюминиевым проводом установить металлическую анодированную шайбу.

Все монтажные работы должен проводить специалист. Все винтовые и болтовые соединения необходимо проверять: для алюминиевых проводов- раз в пол года, для медных- достаточно раз в два года.

Как соединить алюминиевые провода при монтаже

В домах старой постройки обычно электропроводка сделана из алюминия и провода в распределительной коробке соединены между собой по принципу скрутки. Согласно статистике примерно 70% наиболее частых ошибок встречаются именно в данной области. Это является причиной плохого контакта в соединительных коробках и, как правило, приводит к нагреву проводов в месте скрутки. Все потому что старые проводки не предназначены для мощных современных электрических приборов.
При подключении к алюминиевым проводам дополнительных светильников, розеток и прочего электрического оборудования повышается нагрузка на всю линию. При этом стоит учитывать, что при определенной нагрузке сопротивление между алюминиевыми проводами, а так же между медными и алюминиевыми проводами возрастает. Это становится причиной нагрева места соединения с медным проводом и ухудшения контакта. Именно поэтому так важно знать, как соединить алюминиевые провода правильно.

Причина всему коррозия метала

Обычно, с тем чтобы соединять алюминиевые провода (то есть алюминиевый с алюминиевым), особых проблем не возникает. Как правильно соединить провода хорошо описаны в статье «Способы соединения проводов».При этом, по правилам, соединение алюминиевых проводов с медными недопустимо. Естественно люди без специального образования не всегда помнят со школы, почему нельзя соединять их.
Если соединить алюминиевый и медный провод между собой, то при отсутствии влаги ничего страшного не случится. Скрутка двух проводников будет закреплена достаточно надежно. Но дело в том, что в самой атмосфере есть определенное количество влаги или как минимум некоторые ее пары. Это часто становится причиной нарушения контакта. Все потому, что каждый из двух проводников обладает собственным электрохимическим потенциалом. Такое свойство металлов используется человечество при создании аккумуляторов или батареек. Но в случаях, когда влага попадает между металлами, один из них начинает разрушается. Это и становится причиной нарушения контакта.

Именно поэтому на вопрос можно ли соединять между собой между собой алюминиевый и медный провод, ответ всегда один — нет, нельзя. Как минимум кабель нельзя просто скрутить, как это обычно делают.

Как соединить медные и алюминиевые провода

Существуют и другие способы как соединить медный и алюминиевый провод между собой для хорошего соединения. Например:

  • С помощью резьбового (болтового) соединения;
  • С помощью колодки;
  • С помощью клеммы с зажимом;
  • С помощью неразъемного соединения;
  • С помощью сварки.

Каждый из перечисленных методов помогает выйти из затруднительного положения, как правильно соединить медный провод с алюминиевым проводом. Соответственно, все таки есть варианты, как соединить два этих провода. А соединение необходимо проводить в распредкоробке. Как это делается обязательно прочитайте в статье «Как соединить провода в распределительной коробке».

Соединение при помощи резьбы

Соединить алюминиевые провода между собой можно просто скрутить их. Но используя разные провода лучше подключать их, при помощи различных вспомогательных средств. Самый простое, что можно придумать это взять обычный болт, гайку и несколько шайб. Этим способом можно соединить:

  • Медный и алюминиевый провода;
  • Толстые и тонкие провода;
  • Одножильные и многожильные провода.

Главное, не стоит допускать прямого контакта меди и алюминия. И, обязательно, использовать шайбы. Порядок действие следующий:

  1. Возьмите болтик подходящего размера (можно подобрать на глаз).
  2. Наденьте на него шайбу.
  3. Наденьте клемму или просто закрученный кольцом провод вокруг болта;
  4. Накиньте еще шайбу;
  5. Наденьте второй провод;
  6. Затем еще шайбу;
  7. Закрепите все при помощи гайки.

Используя такую простую конструкцию мы можем соединить контакт без опаски, что он в дальнейшем может нарушиться из за влаги.

Соединение при помощи клеммной колодки

Данный метод также достаточно часто используется электриками. Правда такое соединение немного уступает по надежности болту и гайке, но оно обладает и некоторыми достоинствами:

  • Можно легко и быстро соединить провода между собой вне зависимости от сочетания.
  • Не нужно использовать клемму или закручивать провода.
  • Не потребуется дополнительно изолировать провода, поскольку сама конструкция исключает риск соединения.
  • Можно соединить несколько пар проводов между собой одновременно.
  1. Зачистить концы проводов примерно на 5 мм;
  2. Вставить их в отверстие и зажать при помощи винта;
  3. Винт нужно затягивать, как можно плотней (в особенности это относится к алюминиевому проводу).

Данный способ будет особенно незаменимыми при подключении люстры к слишком короткими проводками в потолке. Ведь от многочисленных скруток алюминиевые провода могут переламываться. Даже если длина провода будет всего один сантиметр, то его все равно можно будет соединить при помощи данного метода. При этом соединение будет таким же надежным, как если бы это был нормальный, длинный провод.


Также колодка будет уместна при соединении прибитых к стене проводов в случаях, когда их длина значительно меньше, чем требуется и соединение прочими способами невозможно. Но стоит помнить, что прятать колодку под штукатуркой без использования распределительной коробки запрещено.

Соединение при помощи клеммы с зажимом

На сегодняшний день также часто используется соединение клеммой колодки со специальным зажимом. Они бывают двух видов:

  • Одноразовые.
  • Многократные.

В первую провод вставляется без возможности вытащить его.

Во второй есть специальный рычажок, при помощи которого можно вставлять и вытаскивать провод без проблем.
Одноразовые предназначены для соединения одножильных проводов с сечением от 1,5 до 2,5 мм2. По заверениям производителей они способные выдержать силу тока до 24А. Хотя рисковать не стоит. Лучше использовать их при более чем 5А.

Такие клеммы очень удобны:

  • Для подключения люстр.
  • Соединения проводов в распределительных коробках.

Все что нужно это с силой вставить провод в клемму, и он самостоятельно там зафиксируется. Чтобы достать его придется приложить усилие и возможно колодка будет испорчена. Поэтому вероятней всего использовать ее повторно не получится. И это главный недостаток такой клеммы.
Но есть и усовершенствованная многоразовая разновидность клеммы. В ней при необходимости провод можно достать. Она подходит практически для любого типа проводов. Например, для многожильных, одножильных, медных, алюминиевых и прочее. Сечение провода может быть от 0,08 до 4 мм2. Они способны выдержать силу тока до 34А.

Читать еще:  Как соединить между собой алюминиевый и медный провод

Все что требуется это снять с провода изоляцию примерно на 10 мм, а затем поднять оранжевый рычажок. Вставляете провод в клеммы, а потом опускаете рычажок. Все, провод теперь зафиксирован. Для проведения работы потребуется только клеммная колодка и ножик, чтобы зачистить провод. Правда, стоимость такого устройства немного выше в сравнении с предыдущим вариантом.

Соединение при помощи неразъемного соединения

Данный тип соединения обладает практически всеми достоинствами первого, резьбового соединения. Главная разница только в том, что нет возможности разборки и повторной сборки соединения. Все потому, что обычно при разборке застежка ломается. Для использования данного метода потребуется специальный инструмент – заклепочник. На сегодняшний день данный тип соединения проводов часто используется при неразъёмном соединении проводок в тонких стенах современных квартир, в том числе при создании перегородок. Главные отличия в скорости, простоте использования, доступной цене.
Весь принцип действия данного заклепочника достаточно прост.

Происходит втягивание, а также отрезание металлического стержня протиснутого через алюминиевую заклепку со шляпкой трубчатой формы. Сам стержень обладает некоторым утолщением. В момент когда он втягивается в трубку она расширяется. Сами заклепки можно отдельно подбирать по длине и диаметру.

Перед тем как приступить непосредственно к соединению проводки требуется немного подготовить, также как и при резьбовом соединении. Диаметры колец проводов должны быть немного больше чем сами заклепки. Средний диаметр обычно бывает около 4 мм. На заклепку должен быть одет сначала провод из алюминия, потом шайба и медный провод и снова шайба. После этого стержень вставляется в заклепочник и его ручки сжимаются. Все, соединение готово. Данный способ наряду с резьбовыми считаются наиболее надежными

Можно ли через клемму соединить алюминиевый и медный провод? Как?

Нужно добавить или правильнее- доточить алюминиевый провод в гнезде розетки. Основной провод старый- алюминиевый, но очень короткий. Хочу через вот такую штуку добавить пару сантиметров медного.

Совершенно с Вами согласен, что соединение лучше проводить через клеммники. И ни в коем случае не стоит соединять медь с алюминием с помощью скрутки. В этом случае мы попросту получаем гальваническую пару, которая очень быстро окислится, начнёт греться, оплавит провода и итог — короткое замыкание или отгорание провода. Теперь о том как же удлинить провода в розетке. Места там как известно мало, поэтому соединитель должен быть компактным и в то же время надёжным. Ведь это всё таки розетка и нагрузка обычно на неё приличная. Что можно предложить для надёжного соединения двух разных проводов. Я бы купил надёжный клеммник типа

Самое главное при соединении медных и алюминиевых проводов, это избегать прямого и непосредственного контакта меди и алюминия.

То есть провода из разных металлов лучше не соединять скруткой.

Иначе такое соединение будет окисляться, греться.

Соединить через клеммы можно, причём клеммы можно использовать и пружинные и винтовые.

У себя я медь и алюминий соединил при помощи керамической клеммы.

Вначале зачищаем провода, то есть освобождаем жилы и медных и алюминиевых проводов от изоляции.

Зачищаем провода (жилы) ориентировочно на 5-7 мм, можно ножом.

Далее с одной стороны клеммы (если нужно чуть ослабляем винты) вставляется алюминиевый провод и зажимается винтовой зажим.

Точно такие же действия выполняются с противоположной стороны, но уже вставляется медный провод.

Затем повторяем те же действия с двумя другими жилами и медных и алюминиевых проводов.

Внутри клемм «гильзы» (латунные, как вариант), то есть прямой контакт меди и алюминия исключён.

Помимо клемм соединить такие провода можно и при помощи болта (сталь) с гайкой и шайб, включая гровер, гровер устанавливается под гайку чтобы она не раскручивалась.

Такое соединение не менее надёжней клемм, болт лучше брать не оцинкованный.

Благодаря шайбам (стальным) прямой контакт между медью и алюминием исключён.

Моё мнение, если речь о старой Советской проводки, то всё же лучше соединять алюминий с алюминием, чем медь и алюминий, тем более речь о розетки.

Как лучше соединить медный и алюминиевый провод

Недавно появились гильзы НША и НШАЛ. В ЭТМе правда только пачкой 100 шт и с доставкой неделю.

А переход с СИПа на медь лучше всё-таки сделать проколами

Недавно появились гильзы НША и НШАЛ. В ЭТМе правда только пачкой 100 шт и с доставкой неделю.

А переход с СИПа на медь лучше всё-таки сделать проколами

Спасибо, гляну. Про проколы в курсе, но я отказаться от них решил по причине красоты: у меня в месте ввода кабеля (на фасаде кровли) будет расходиться еще три кабеля (на сарай, вагончик и гараж) — и это множество из орехов убого смотерться будет. Да еще и под осадками. Хочу гильзами сделать все в распайке — красивее будет и компактнее. И от осадков более менее защищено все.

А я вот, кстати, и спросить хотел: есть ли альтернатива СИПу в отношении воздушки? СИП, насколько знаю, наименьшим сечением 16 идет же.. А в сарай и остальное тоже только воздушкой кидать придется.

Или ВВГ во что-то совать?

В том-то и дело, вы, наверное рассчитывали сделать отпайки от СИП-а у стены дома и проложить на сарай и прочее кабель мЕньшего сечения? Если это так, так надо для этих линий отдельную защиту (автоматы) предусмотреть.

Зачем обязательно совать (вот мужики лишь бы сунуть ), можно не совать, а подвесить на тросе (стальной проволоке), тоже нюансы будут.

Ну тогда в гофру с проволокой..

Тогда не понял. ВВГ же недопустим для воздушки. Почему я про СИП и спрашивал..

Да и подвешивать тогда еще надо подумать, как, — при определенных вариантах может оболочка перетираться

А, ну значит, заблуждался я насчет ВВГ.. Спасибо за инфу.

Вот решил просветиться о типах АВ. Цитирую статью: «Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе (речь об АВ типа С), нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек».
Я теперь не могу понять: к примеру, провод 2,5 защищается 16 автоматом. Если верить статье, то он не отключится (если это тип С), пока через него не пойдет 80А? Так где же защита тогда, если провод держит не более 5-5,5 кВт примерно?!

И кстати, что такое «ТС»?))))

Посмотрите, что ответит любой поисковик на вопрос: «Время-токовая характеристика автоматического выключателя». Время-токовая характеристика автомата показывает его время срабатывания в зависимости от протекающего тока (перегрузки, КЗ). Посмотрите графики, надеюсь разберётесь. Если интересно, посмотрите ещё тему «Полное сопротивление петли «фаза-ноль»».

Cоединение алюминиевых и медных проводов между собой

Современная электрическая разводка в квартире или доме выполняется только медными проводами так гласит ПУЭ. Но в старых домах проводку делали чаще всего алюминиевым проводом и возникает ситуация, при которой необходимо соединить 2 провода из разного материала. И в этой статье вы узнаете, как соединить медный и алюминиевый провод разными способами.

Способы соединения медных и алюминиевых проводов

Можно ли скручивать медный провод с алюминиевым

Начнем с того, что можно ли соединять алюминиевые провода с медными, и не приведёт такое соединение к пожару? Ответ да, можно. Но давайте сперва ознакомимся с этими материалами.

Если задаться вопросом какая проводка лучше, медная или алюминиевая, то выбор конечно за медной. Это выходит из технической характеристики меди, сечение алюминиевого провода в тех же условиях приходится брать больше. Есть и минусы, медь дороже. Отличить медный провод от алюминиевого легче по цвету, медь имеет красноватый оттенок, алюминий — серый, белый.

Посмотрев на электротехнические показатели металлов, отпадает вопрос в том, что лучше проводит ток. Вот некоторые сведения:

  • Удельное сопротивление: медь – 0,017 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м.
  • Теплоёмкость: меди — 0,385 Дж/гК, алюминия – 0,9 Дж/гК.
  • Упругость материала: меди – 0,8%, алюминия – 0,6%.

Так почему нельзя скручивать медные и алюминиевые провода, ведь скрутка, особенно при небольшом сечении, является самым дешёвым вариантом в плане как средств, так и времени? Все дело в том что, эти материалы при соединении создают гальваническую пару.

Гальваническая пара — 2 металла разного рода, соединение которых между собой приведёт к повышенной коррозии. Именно такой гальванической парой являются медь и алюминий. Электрохимические потенциалы двух металлов слишком разные, поэтому скорая коррозия увеличит сопротивление в месте соединения и последует его нагрев. Более подробно о совместимости металлов указано в ГОСТ 9.005-72. Ниже привожу таблицу с некоторыми данными по металлам:

Читать еще:  Клеммные колодки для соединения проводов

Гальваническая совместимость мелталов

Добиться качественного контакта двух проводников можно разными способами (пайкой, применением простой клеммной колодки, более дорогих клемм WAGO или обыкновенного болта с гайкой).

Соединение проводов

Соединение алюминиевых и медных проводов между собой требует технологических решений, простой скрутки здесь недостаточно.

Способы соединения проводников с разными электрохимическими потенциалами:

  • Посредством пайки. Но не простой пайки.
  • С применением простых клеммников или дорогостоящих WAGO. Здесь экономить не стоит и если стоит вопрос, как правильно соединить медный и алюминиевый провода, то лучше взять WAGO. Преимущества данного производителя будут описаны далее.
  • Используя болтовое соединение, у которого масса преимуществ: дешевизна, простота и возможность работы с проводами большого сечения.
  • Опрессовкой гильзами. Требуется наличие специализированного инструмента.

Зажимы WAGO для стыковки алюминия и меди весьма популярны, так как их очень удобно использовать:

  1. Щелчком отвести прижимные пластины в сторону.
  2. Вставить в отверстия провода.
  3. Поставить пластины на свои места, зажать.

Клемы WAGO для соединения медного провода с алюминиевым отличное решение

Но сейчас WAGO заставляет усомниться в своей репутации. По многочисленным отзывам, пружинящий контакт слабеет, что приводит к подгоранию клеммника и его скорой замене.

Скрутка проводов

Ранее упоминалась скрутка алюминиевого и медного провода как очень ненадёжный способ соединения, но иногда это единственная возможность быстрого восстановления энергоснабжения.

Пара советов перед выполнением скрутки:

  • Перед скруткой медный провод следует хорошо залудить.
  • Величина скрутки должна быть не менее 5 витков.
  • После работы, место соединения надо защитить несколькими слоями изолирующей ленты или термоусадочной трубкой.

Пайка меди к клемнику

Можно спаять медь и алюминий между собой. Если с медью все понятно, то для пайки алюминия нужен специальный флюс. Некоторые электрики просто припаивают медный провод к клеммнику.

Флюс для алюминия

Клеммники

Перечень инструмента и расходных материалов электрика включает в себя клеммные колодки. Клеммники – медные или из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 небольших винта.

Соединяя клеммниками медь и алюминий следует правильно зажать винты-фиксаторы. Если их перетянуть, то можно повредить алюминиевые жилы, что не очень хорошо отразится на дальнейшей эксплуатации электропроводки. Поэтому необходимо найти золотую середину: затянуть не слишком туго, но добиться качественного контакта.

Болтовое соединение

Если под рукой нет клеммника, паяльника или WAGO, а сечение проводов достаточно большое, то добиться качественного можно обыкновенным болтом.

Для соединения двух проводов потребуется: болт, гайка, 3 шайбы. Последовательность действий:

  1. На концах проводов сделать кольца, такого же диаметра, как и болт. Для удобства лучше использовать круглогубцы.
  2. Одеть кольца на болт в таком порядке, чтобы они оказались между тремя шайбами.
  3. Затянуть гайку и проверить качество соединения.
  4. Нанести несколько слоёв изолирующей ленты.

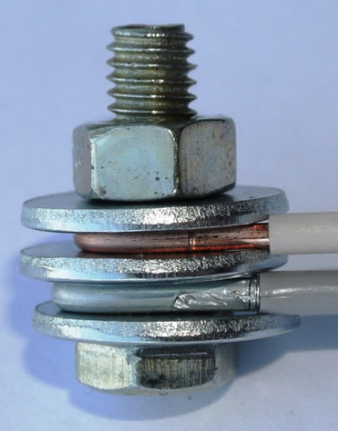

Болтовое соединения алюминия и меди

Соединение «орешек»

«Орех» — это ещё одна разновидность клеммной колодки, чаще всего используемая для ответвления проводов большого сечения. Представляет собой 2 медных пластины, уложенных в пластиковый корпус.

Между пластинами помещают медный и алюминиевый провод, а также провод ответвления. Но использовать «орех» можно просто как соединительный элемент. После укладки проводников пластины стягиваются болтами. В качестве изоляции поверх всей конструкции одевается пластиковый корпус, состоящий из двух половин, для крепления которых используют стандартные винты.

Соединение «орех» подходит для всех видов уличных соединений и ответвлений

Опрессовка

Для этого метода вам потребуются специальные опрессовочные клещи и гильзы. Принцип соединения проводов гильзой очень прост: с одной стороны в гильзу вставляют алюминиевый провод, с другой медный, и обжимают с обеих сторон гильзу клещами. Существуют гильзы для проводов с большим сечением – от 16 мм 2 и до 300 мм 2 , но в этом случае потребуется специальный гидравлический пресс. Единственный недостаток опрессовки – высокая стоимость инструмента.

Специальная гильза для соединения алюминия и меди

Смазка

Для улучшения качества контакта можно использовать специальную смазку или пасту. Обычно это — кварцевазелиновая паста. Обычно ее используют для улучшения соединения именно алюминиевых проводов.

Но такую пасту можно применять при всех видах соединений (резьбовом, с помощью клеммников, опрессовкой), особенно, если соединение происходит на улице. Тогда на контакт воздействуют дополнительные факторы, существенно снижающие долговечность соединения. Хотя и применение смазки без изоляции вызывает сомнения.

Исходя из всего вышесказанного подбирайте подходящий для вас способ в зависимости от места соединения (улица, дом) и материальных возможностей.

2 Comments on «Cоединение алюминиевых и медных проводов между собой»

Соединять алюминий с медью 222 или 221 серией ВАГО, это самый тупой совет. Эти клеммы только для меди. Или вы настолько противник этих клемм, что советуете такое. А потом кричать, «аааа, они говно»

Купили дом, прожили в нем 25 лет и только сейчас начались некоторые проблемы. В некоторых комнатах видно был ремонт и проводку сделали медным проводом, а основная из алюминиевого. В коробках на кухню и ванну подгорели скрутки надо полагать из-за повышенной нагрузки. Всё таки этот процесс не быстрый.

Как лучше соединить алюминиевый провод с медным: пять простых решений

В чем причина несовместимости?

  • Процесс окисления алюминиевого провода неотвратим, поскольку в окружающем воздухе всегда присутствует влага. Контакт с медным проводником значительно ускоряет его течение. В итоге у слоя окислов удельное сопротивление получается выше, чем у алюминия. А это гарантированный нагрев узла с последующим выяснением, почему же выбивает автомат в вашем щитке.
  • Алюминиевый провод по сравнению с медным обладает меньшей электропроводимостью, отчего сильнее греется. В ходе эксплуатации проводники несколько раз проходят через нагрев и охлаждение, при этом они сжимаются и расширяются. Если учесть существенную разницу в величине линейного расширения у Al и Cu, то можно утверждать, что спустя короткое время контакт ослабнет, и будет греться.
  • Гальваническая несовместимость этих двух материалов приводит к возникновению электролизной реакции при протекании электротока. Даже минимальная влажность способствует возникновению коррозии узла. Отсюда все прелести: нагрев, оплавление изоляции, замыкание и, как итог – возгорание. И здесь даже защита кабеля металлорукавом не поможет.

Короткие выводы

Как же избежать нежелательных последствий, когда приходится делать соединение меди и алюминия в проводке или распределительной коробке? Анализируя вышесказанное, напрашиваются два простых вывода:

  1. Не допускать прямого контакта медного и алюминиевого проводника.
  2. Исключить доступ воздуха в соединительный узел.

Ну, условия второго умозаключения мы выполнить вряд ли в состоянии, а вот насчет первого существует несколько решений, которые и будем рассматривать.

Как лучше соединить алюминиевый провод с медным: доступные варианты

Специалистам известны как минимум пять способов коммутации, которые позволяют осуществить качественный контакт:

  • Болтовое соединение с промежуточными шайбами.
  • Винтовые контактные зажимы ЗВИ.
  • Современные клеммники универсального назначения.
  • Ответвительные зажимы типа «орех»
  • Скрутка через слой свинцово-оловянного припоя.

Рассмотрим подробно каждый из вариантов, это поможет определиться практически в любой ситуации, в том числе правильно сделать проводку в деревянном доме .

Болтовое контактное соединение

Способ по праву считается самым доступным для любого, даже далекого от электромонтажа пользователя. Здесь нужны всего лишь болт, гайка, шайбы, гаечные ключи и изоляция. Процесс монтажа включает четыре пункта:

  • Зачистить провода на 20-30 мм.
  • Соответственно диаметру болта на каждой зачищенной жиле сформировать по кольцу.
  • Надеть на болт элементы соединения в следующей последовательности: шайба, кольцо медного провода, шайба, кольцо алюминиевого провода, шайба. Затянуть все это дело гайкой.
  • Заизолировать скрутку изолентой.


Теперь вопрос: можно ли скручивать таким способом алюминиевый и медный провода, когда соединяемых жил несколько? Разумеется, можно, но здесь основную роль играет длина болта. Между жилами из одного металла можно не укладывать промежуточные шайбы. Метод особенно хорош для соединения моножильных проводов.

Болтовое соединение не без минусов. Прежде всего, вы уже заметили, что оно слишком объемное, не везде такой узел поместится. Еще одна ситуация: довольно часто длины проводов, выходящих из коробки, не хватает для реализации этого метода. В таком случае придется использовать другие способы.

Винтовое соединение между алюминием и медью при помощи зажимов ЗВИ


Любой, кто когда-нибудь подключал люстру или светильник, наверняка уже встречался с такими винтовыми зажимами. ЗВИ подходят и в нашем случае:

  • Очищаем провода от изоляции на половину длины клеммы.
  • Вставляем очищенные концы в клеммник с противоположных сторон.
  • Затягиваем винты. Важно не перетянуть, иначе болт может раздавить алюминиевый проводник.

Вставляя провода в клеммник, постарайтесь избежать соприкасания жил из разного металла.

Читать еще:  Винтовые клеммные колодки ТМ ПЕРЕДОВИК

Использование самозажимных клемм универсального назначения

К таким устройствам относятся популярные клеммники фирмы Wago. Уж сколько вокруг них копий поломано, а большинство электриков продолжают ими пользоваться, тем более, это не самый плохой вариант.

Компания производит специальные модели, которые комплектуются контактной пастой «Alu-plus». Она устраняет оксидную пленку в момент зажима и обеспечивает в последующем защиту от электролитической коррозии. Так что в нашем случае можно соединять алюминиевые и медные провода вместе без риска окисления в зоне контакта.


Определить модель с пастой просто – на упаковке нанесены литеры «Al Cu». Нас интересуют следующие серии:

  • 2273-242; 2273-243; 2273-244; 2273-245; 2273-248.
  • 773-302; 773- 304; 773-306; 773-308.
  • 273-503.
  • 224-111; 224-122.

Выбор модели зависит от условий применения. Количество подключаемых проводников, на которое рассчитана клемма, определяется по последней цифре индекса. Для сборки узла достаточно выполнить два простых действия:

  1. Снять с провода изоляцию на длину, которая указана на корпусе клеммника.
  2. Вставить каждую очищенную жилу в свое гнездо до упора. Наблюдать, зашел ли провод до конца, можно сквозь прозрачный корпус клеммы.

Такие клеммники производитель позиционирует как одноразовые, т.е за ненадобностью узла клеммы просто обрезают. Но мы не привыкли отступать – если потихоньку вращать провода в разные стороны, то они выходят из гнезда. К сожалению, часть пасты «Alu-plus» все-таки останется внутри клеммы, но ее можно купить отдельно.

Как безопасно соединить медный и алюминиевый провод, используя зажимы типа «орех»

Собственно, «орехом» этот зажим назвали электрики, поскольку внешне на него похож. На самом деле он называется «сжим ответвительный». Их часто можно встретить в этажных распредщитах. Там зажимы служат для отвода напряжения в квартиру от магистральной линии. Зная сечение провода, мы сможем грамотно подобрать типоразмер сжима, таблица поможет сделать это моментально.

Соединение проводников происходит так:

  • Снять стопорные кольца и разобрать корпус «ореха».
  • Зачистить проводники на длину контактной плашки.

  • Вставить провода в пазы металлической плашки с разных сторон. Между медью и алюминием должна быть прокладка из металла, это исключит прямой контакт металлов.
  • Теперь можно скручивать алюминиевые и медные провода внутри плашки, т.е. затягивать болты.
  • Вставить соединение в корпус, и установить на место стопорные кольца.

Скрутка через слой свинцово-оловянного припоя


Обычная скрутка, которую умеют делать с детства все без преувеличения. Но здесь медь нужно обработать свинцово-оловянным припоем, чтобы предотвратить ее прямой контакт с алюминием.

Скручивать необходимо с осторожностью, иначе алюминиевая жила сломается при чрезмерной нагрузке. Контактный узел тщательно изолируют, отлично с этим справляется термоусадочная трубка. Мягко говоря, метод слегка устаревший, но когда есть необходимость быстро обеспечить соединение, он вполне приемлем.

Итоги

Безусловно, здесь мы рассмотрели не все способы соединения проводов из меди и алюминия, а только самые доступные. Например, есть еще метод опрессовки с применением обжимных гильз. Никто не спорит, что он надежен и долговечен, но нуждается в наличии специального инструмента, который не всегда есть под рукой.

Правда, некоторые умудряются сделать обжим при помощи плоскогубцев или зубила и молотка, только о качестве контакта в этом случае говорить не приходится. Преимущество перечисленных технологий, прежде всего, в доступности и простоте реализации.

Электричество

Подскажите, можно ли удлинить алюминиевый провод на выключателях в старой квартире? как подцепить новую проводку для доп резеток? Алюминий или медь, но к отдельным УЗО?

Мастеров онлайн: 714 Заказов в неделю: 1 166 Предложений в сутки: 1 585

алюминиевые провода не желательно соединять с медью.Лучше от раздаточной коробки протянуть новый медные провод.

Через клеммник винтовой можно соединить. Клеммники бывают полиамидные, пластмассовые, керамические. Вас устроит полиамидный. Но, судя по вопросам, очень рекомендую обратиться к специалисту.

Добрый день,наращивать не нужно,поймите сами-лишнее соединение,алюминий с медью действительно не дружит-контакт окисляется,однозначно медь 2,5мм сечение жилы и на отдельный автомат,удачи вам

Срок службы алюминиевой проводки-15 лет. Раз уж делаете ремонт- меняйте всё. Раскиньте новые медные провода от щита и будете спать спокойно. Потому что как написал предыдущий мастер не рекомендуется соединять алюминий с медью, в облегченном варианте- замените только розеточную группу, со световыми проводами намного сложнее в замене, а так как нагрузка на них небольшая- еще послужат.

можно .надо купить соединители.а лучше вызвать специалиста если не понимаешь.

не страдайте ерундой -только новую проводку так как старый провод не сможет гарантировать надёжность.

замените провода на медь если не будете жить в этой квартире то можно соединить через клемник на несколько лет хватит

Лучше,конечно же, медь и полная замена алюминиевой проводки.Но есть варианты с удлинением,например есть клемники WAGO для соединения алюминия с медью.Правда не вижу смысла удлинять алюминий медью.Если нет возможности полной замены проводки,то удлиняйте алюминием и все,но при условии,что нагрузка на электросеть не возрастет в разы.Я же не знаю,может вы хотите к алюминиевому проводу 2х1.5 соединить потребитель 5 кВт.Надо детально разбирать на месте.

удалить можно до распаечной коробки и проложить медный в коробке расключить с помощью клемника Wago с маслом чтоб не окислялись алюминевые провода

самый разумный ответ — соедините с аналогичной алюминиевой проводкой. Или через клеммники «ВАГО» со смазкой с медной проводкой. ( судя по всему вы делаете частичный ремонт)

Яна, у Вас уже установлено УЗО? Оно обычно одно и установлено в щитке. А алюминий или медь — не имеет значения. Просто нужно исходить из мощности и цены. Алюминий дешевле, медь дороже. Провода можно нарастить методом опрессовки. Для этого либо ставится коробка на месте сращения, либо непосредственно в штробу. После изоляции места сращения нужно проверить сопротивление изоляции.

Алюминий с медью соединяются через клемники (WAGO,витновые и т.д.) ответ на первую часть вопроса. Что бы было задействовано УЗО нужна трехпроводная сеть которой при аллюминевых проводах небыло.Поэтому на вторую часть вороса ответ однозначный новая линия от розеток в щит 3-х жильный кабель типа ВВГ 3х2.5 или NYM 3х2.5 и подключение к УЗО. Удачи.

Если я правильно понял тут 3 части вопроса 1Удлиннять можно при необходимости. 2 новую проводку для доп розеток подцепите с уже существующей(старой) 3 часть не совсем понял.Алюминий к алюминию,медь к меди. Вообще то, Яна,признаюсь для хорошего совета очень мало информации.Трудно угадать что вы имеете ввиду.Тут нужно видеть что у вас имееться и тогда давать совет.Это же электричество,тут лучше не ошибаться.

Удлинить алюминиевый провод для выключателя можно желательно без скруток специальными клемниками, а что значит подцепить новую проводку , подцепить можно какой-нибудь вирус, а проводку для доп. розеток и еще на узо лучше проложить новую и лучше медную.

Удлинить можно, спаиванием, но лучше провести новую проводку. Новую проводку вести от электро щитка, больше ни как.

На первый вопрос: Да можно. для алюминия лучше алюминий, но можно и медь, с помощью спец. средств. ЛУЧШЕ обратится к ПРОФЕССИОНАЛУ. на второй вопрос: Новую проводку подключают несколькими способами: 1. шлейфом, от существующей розетки; 2. с распределительной коробки; 3. с распределительного шита. Способ прокладки зависит от многих параметров (мощность нагрузки проводки, материала использования при прокладке и т.д.), от электромонтажной схемы помещения. ЛУЧШЕ обратится к ПРОФЕССИОНАЛУ. На третий вопрос: подключение к УЗО, предусматривает трех проводную схему подключения, т.е. с заземляющей жилой, значит должно быть заземление выполнено. И медь и алюминий являются проводниками и использование их в электромонтажных схемах помещений не запрещено. Электропроводность меди лучше чем алюминия, поэтому сечение жилы из меди меньше, чем из алюминия для одинаковой мощности потребления, но медь дороже алюминия, зато с медью приятней электрику работать. При выборе материала нужно вышеперечисленное учитывать. Но ЛУЧШЕ ВСЕГО обратится к ПРОФЕССИОНАЛУ.

Можно.таким же алюминиевым проводом на скрутке с обжатием пассатижами и 2 слоями изоляции.Если нет желания или возможности всю проводку поменять на медь, то для розеток можно нарастить алюминиевым проводом 3*2,5 так же( скрутка+обжатие скрутки+хорошая изоляция) и замуровать скрутку в штробе.На 3 вопрос- лучше медь.К отдельным УЗО тянутся отдельные группы- стиральная машина, проточный водонагреватель, электрический теплый пол.Не стоит на УЗО вешать простые розетки(УЗО ставится для безопасности в случае утечки 10-30ма.И УЗО ставится после автомата защиты).

Всем огромное спасибо за ответы! Я чувствую, что становлюсь специалистом в области электропроводки:) Специалиста нашла! 😉 Теперь буду в курсе, что он делает и зачем, а главное все ли правильно!))))

на рынке покупаем клеммник или как его называют ещё холодная пайка и всё.можно сращивать медь и аллюминий

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
