Подключение домофона схема

Установка и подключение видеодомофона с электрическим замком: делаем своими руками

Домофон — это система, передающая сигнал от вызывного блока к переговорному устройству и позволяющая держать под контролем доступ в помещение. Именно по этой причине видеодомофон стали монтировать не только на входе в многоквартирный дом. Часто об установке электронной системы задумываются владельцы дач и частных особняков.

Необходимость монтажа домофона в частном доме

Видеодомофон функционирует и как электронная аудиосистема, и как устройство отображения объектов на дисплее, делающее записи, а значит, может стать прекрасным способом обезопасить проживание в частном доме сделать его спокойным. Устройство не пропустит внутрь помещения людей, которых вовсе не ждут, и защитит имущество от кражи.

Любой посетитель может связаться с хозяевами, нажав кнопку вызова, и попросить впустить его в дом

Благодаря установке домофона владелец дачи или иного помещения может:

  • видеть подходящих к дому людей на специальном экране, так как вызывная панель снабжена видеокамерой, монтируемой на воротах;
  • открыть входную дверь или калитку на расстоянии, нажав кнопку на приёмном устройстве, которое находится в доме;
  • получить информацию о причинах посещения хозяев коттеджа или дачи дистанционно, то есть без выхода на улицу;
  • игнорировать пришедшего, который может оказаться совершенно незнакомым человеком.

Типы электронных систем и схемы их подключения

Видеодомофоны отличаются друг от друга по способу подключения и по типу монитора:

  • беспроводные системы — вариант удачный, так как при их установке можно обойтись без прокладки кабеля. К тому же домофоны этого типа способны отправлять сигнал на объект, отдалённый до полукилометра. Проводное подключение отличается меньшей дальностью (50–100 метров) и гораздо большей трудоёмкостью;
  • цветные домофоны обеспечивают более качественную картинку, но зато чёрно-белые модели стоят заметно дешевле.

Фотогалерея: схемы подключения видеодомофона

Устройство домашнего домофона

Главными элементами системы, позволяющей общаться между собой хозяину дома и гостю, стоящему у ворот, считаются:

  • вызывное устройство, прикрепляемое в месте входа на территорию дома;
  • запирающий замок, устанавливаемый на входных воротах;
  • переговорная трубка (или видеодомофон), монтируемый на стене рядом с калиткой;
  • блок питания, обеспечивающий непрерывную подачу напряжения всем элементам системы.

Видеодомофон подключается к вызывной панели четырёхжильным кабелем, все остальные элементы требуют по два провода

Провода и кабели устройства можно назвать вспомогательными элементами.

Типы замков системы

Замок как конструктивный элемент домофона может быть двух видов:

  • электромагнитный, представляющий собой магнит со значительным усилием отрыва и пользующийся популярностью из-за прочности и стабильности работы;
  • электромеханический, который выглядит как модификация обычного замка, имеющего выдвижную защёлку, открываемую ключом или подачей напряжения.

В частных домах принято устанавливать электромеханические замки, которые не оставляют дверь открытой при отключении электричества.

Электромеханический замок остаётся закрытым при отключении питания

Электромагнитное устройство можно выбрать лишь в том случае, если у владельца коттеджа есть возможность оснастить домофон блоком питания, функционирующим без сбоев благодаря установке аккумулятора.

Однако даже на электромеханический замок нельзя полагаться полностью. Это устройство для запирания ворот, как и любой механизм, может поломаться. Поэтому его следует периодически смазывать и регулировать. Если за состоянием электромеханического замка не следить, то он выйдет из строя гораздо быстрее электромагнитного устройства.

Поэтапное подключение аудиодомофона

Установку электронной системы начинают внутри помещения, а затем переходят на улицу. Пошагово подключение домофона представляет собой следующую работу:

  1. Дома, возле распределительного электрощита или около разговорной трубки, устанавливают блок питания, который подключают к электрической сети при помощи вилки и розетки 220 B. Этот элемент будет обеспечивать питание вызывного устройства и замка домофона.
  2. В подходящем месте, которым обычно служит стена у двери, ведущей во двор, монтируют аудиотрубку. В размеченных местах сверлятся отверстия, в которые вставляются дюбели, а затем к ним прикручивается трубка.

Трубка домофона обычно размещается около входной двери

  • Трубку подключают к системе двухпроводным кабелем. Можно использовать любой электрический провод или витую пару.
  • Дальнейшие работы осуществляют вне помещения. Вызывное устройство прикрепляют у входа на территорию дома, но не на калитку, ведь это потребует обустройства дополнительной гибкой связи и станет причиной снижения надёжности и усиления износа проводов. Потому разумнее устанавливать устройства вызова на столбе около входа или на ограждении. Надёжное крепление панели обеспечивается при помощи саморезов.

    Вызывная панель устанавливается на высоте 1,7 метра от земли и крепится к стене саморезами
    Электромеханический замок располагают в «жёстком» месте конструкции ворот. При этом ответную часть монтируют на раме. К замку подводят кабель с двумя жилами, которые заключают в клеммы. Провод следует укладывать в каналах из пластмассы, а место перехода гибкой связи — в пластиковой трубе со стенками в виде «гармошки».

    Провода следует укладывать в кабель-каналы, а в месте перехода через дверной косяк — в металлорукаве

  • К монтажу проводов лучше приступать в процессе сооружения ворот и дома. В этом случае источники электрического тока получится скрыть в стене, избегая порчи отделки помещения. Если же установка домофона проводится после строительных работ, то пробивать в стенах канавки необязательно, ведь можно использовать специальные каналы для кабелей.
  • Устройство и особенности подключения видеодомофона

    Видеодомофон, используемый вместо трубки, устроен по-особенному. Например, система Quantum QM-4HP предполагает подключение одной вызывной панели, блока видеопамяти и дополнительной аудиотрубки. Домофон этой марки оснащён монитором и работает по четырём проводам. Устройство показывает чёрно-белое изображение, а крепится к стене.

    Видеодомофоны, в отличие от аудиотрубок, подключаются по четырёхпроводной схеме

    Чтобы подключить видеодомофон, полагается подготовиться, запланировав монтаж устройства до отделочных работ, проложить в стене кабели, установить домофон в нужном месте и проверить, как функционирует. При этом хозяин дома должен выполнить все перечисленные действия:

    1. Выбрать место для прокладки проводов и установки блока питания вместе с панелью до отделки прихожей, поскольку это позволит спрятать все элементы системы в стене.
    2. Предусмотреть монтаж резервного источника питания при отсутствии напряжения, что будет гарантировать автономную работу домофона при отключении электричества.
    3. Смонтировать вызывную панель и камеры на высоте 1, 6 – 1, 7 м в местах, где для просмотра изображения на домофоне не возникнет никаких преград.

    Для удобства крепления монитора видеодомофона в комплекте поставки находится металлический кронштейн
    Проложить провода, воспользовавшись схемой, в которой применяется 4, а не 2 провода, как в случае с установкой аудиотрубки.

    Для подключения видеодомофона используется четырёхпроводный кабель, одна жила которого должна быть в экранирующей оплётке

  • Заключить провод, передающий картинку, в оплётку, чтобы снизить помехи от проходящих рядом жил. Для подключения видеодомофона можно использовать комбинированный кабель для систем видеонаблюдения марки КВК-П 2х0,75.
  • Грамотное подключение видеодомофона — это залог стабильной работы электронной системы. Чтобы монтаж устройства прошёл без ошибок, мастера советуют располагать монитор и вызывную панель на расстоянии, не превышающем 40 метров. В противном случае сигнал будет пропадать, не доходя до объекта.

    Видео: монтаж домофона

    Установка домофона — дело хорошее. Устройство выступает преградой для тех, кто не приглашён в гости, и воров. Благодаря домофону происходящие за дверью события можно просмотреть на экране в любой момент.

    Схема подключения домофона

    Домофоны на сегодняшний день являются одними из самых популярных и востребованных средств технической защиты. Данные устройства позволяют выполнять эффективный и весьма удобный в плане эксплуатации контроль доступа. Именно по этим причинам домофоны обрели такую популярность.

    При необходимости, выполнить подключение домофона можно и самостоятельно. В этом нет ничего сложного, если использовать схему подключения домофона и руководствоваться определёнными советами. Конечно же, это относится к подключению домофона для загородного дома, квартиры или офиса, когжа используется единичный тип устройства. Подключить многоабонентский домофон достаточно сложно и такю процедуру лучше доверить профессионалам.

    Схема подключения домофона поможет неопытным пользователям установить домофон на объекте с учётом всех правил, что обеспечит его стабильную и надёжную работу. Поскольку большее затруднение для большинства потребителей составляет подсоединение видеодомофонов, то в данной статье мы рассмотрим схематику и принцип процедуры именно для этих устройств.

    Особенности подключения домофона

    • Выбор кабеля для подключения зависит от расстояния между вызывной и приёмной панелью. До 15 метров можно применять любой тип кабеля. До 50 метров подойдёт тип КВК 2х0,75 или витая пара. КВК представлен каоксиальным кабелем и двумя сигнальными проводами в одной оплётке. Рекомендуется использовать уличный тип кабеля, что обладает защитной оплёткой.
    • Не рекомендуется прокладывать видеокабель вместе с проводами для питания, так как в результате на видеоизображении могут возникать помехи.
    • Составьте собственную схему подключения видеодомофона на основе предложенной нами схемы, с учётом условий вашего объекта, чтобы в процессе работы ничего не перепутать при подсоединении или дальнейшем обслуживании системы.
    • Высота установки монитора и вызывной панели должна быть в пределах 1,3-1,6 метров.
    • Для лучшего контакта следует опаять все провода.

    Схема подключения домофона

    На схеме или корпусе видеодомофона провода контакты для подсоединения имеют следующие обозначения: AF — аудио; GND — общий; VCC — питание 12В; VD — видео.

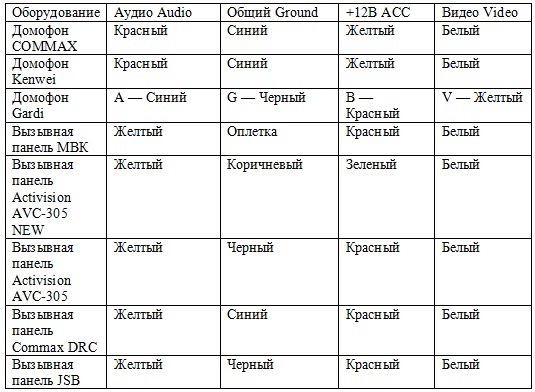

    Ниже мы представили схему расцветок проводов различных производителей видеодомофонов.

    Данная таблица необходима для ознакомления. Более точные расцветки и назначения выходов, а так же схемы, должны быть представлены в руководстве по эксплуатации.

    Руководитель группы технической поддержки Максименко Игорь.

    Отзывы о статье

    Здравствуйте! Спасибо за ваш труд и эту статью.

    Хотелось бы поговорить с вами подробнее о выборе кабеля для подключения.

    Схема подключения домофона в частном доме и квартире своими руками

    Схема подключения домофона и подробное описание электро-технических особенностей помогут разобраться с монтажом устройства в частном и многоквартирном доме. Установка домофонной системы и всех её элементов обеспечит безопасность и дополнительную защиту от нежелательного проникновения.

    Робиния (лат. Robinia pseudoacacia)

    Робиния или псевдоакация засухоустойчивое дерево, любящее обилие солнечного света. Губительно длительное переувлажнение – усыхают верхушки. Корневую шейку не поднимать над почвой, но и не заглублять. Оптимально – на уровне поверхности.

    Слово «домофон» быстро вошло в лексикон городских жителей вместе с такими понятиями как: мобильная связь, кабельное телевидение, спутниковая тарелка и интернет. Сегодня его наличие стало обязательным атрибутом не только любой многоэтажки, но и практически каждого частного дома.

    В отличие от электрики, подключение домофона может вызвать затруднение у самостоятельных владельцев частных домов. Наша статья описывает общие принципы подключения этих устройств и может рассматриваться в качестве небольшого учебного пособия по данному вопросу.

    Для чего нужна установка домофона своими руками

    Если установкой и обслуживанием этого блока в многоквартирных домах, как правило, занимаются специализированные сервисные компании, то многие владельцы коттеджей предпочитают выполнять монтаж домофона своими руками.

    Стандартный домофон без камеры

    Причин этому сразу несколько:

    • подключение домофона своими руками — залог его гарантированной службы и быстрого ремонта в случае выхода из строя;
    • хороший хозяин просто обязан лично участвовать в обеспечении безопасности своей семьи;
    • поскольку данное устройство является одним из средств личного спокойствия и сохранности ценностей — нюансы его подключения и работы лучше держать подальше от посторонних глаз.

    Типы домофонов и общие схемы их подключения

    Современный домофон — устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.

    Многоквартирный домофон

    В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:

    Схема подключения домофона в многоквартирном доме

    Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.

    Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.

    Домофон индивидуального пользования

    Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья — для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.

    В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели — всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.

    Составляющие домофонной системы для частного дома

    На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:

    • домашний спикерфон (1);
    • блок питания (2);
    • вызывная наружная кнопка-спикер (3);
    • электромеханический или магнитный замок (4);
    • связной кабель.

    В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.

    Какому типу замка отдать предпочтение

    Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.

    Достоинства такой системы:

    • калитка или входные двери будут заперты даже при отключении электроэнергии;
    • при поломке замок можно поменять на обычный, подобный по конструкции.

    Домофон с электромеханическим замком

    Недостаток — как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.

    Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.

    Очень весомый аргумент в пользу электромагнитной системы — ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет — замок может работать вечно, да и внимания к себе он практически не требует.

    Электромагнитный замок домофона

    Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.

    Коммуникаторы

    Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.

    Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.

    Аспекты подключения домофона

    Установка видеодомофона своими руками — занятие трудоемкое, но интересное. Подключать домофон следует согласно схеме электромонтажных соединений, приложенной производителем этого устройства. Если соединительные кабели не входят в комплект поставки — рекомендуем использовать кабель с цветными проводниками. Само подключение заключается в последовательном присоединении одноцветных проводков к нужным клеммам каждого из узлов.

    Типичная электромонтажная схема простой домофонной сети представлена на этом рисунке:

    Схема электрическая для подключения обычного домофона

    Если видеосвязь не применяется — для подключения наружного спикера подойдет четырехжильный провод: общий, питание электронной части, сигнальный провод, электропитание замка. Для организации видеосвязи потребуется еще одна жила.

    Схема подключения видеодомофона

    Обратите внимание, что сигнальные провода в кабеле должны быть экранированы от остальных. В противном случае сильно падает качество звука, изображения и максимально допустимая длина соединительного кабеля.

    Нюансы укладки домофонного кабеля

    Разобравшись, как установить домофон, переходим к кабельным соединениям. Кабель можно протягивать между опорами или укладывать в землю.

    Подключение кабеля для домофона к устройству

    • В первом случае обязательно подвязывать кабель к стальной проволоке или тросу между столбами. Сигнальный кабель не обладает большим запасом механической прочности. Без дополнительной опоры он быстро вытянется, что приведет к внутреннему обрыву жил.
    • Во втором случае кабель нужно уложить в защитную трубу или гофру. Эти материалы должны обладать хорошей сопротивляемостью к биоразрушающим факторам и иметь полную водонепроницаемость.

    Внутри дома провода тянутся по штробам, кабель-каналам, под плинтусами или крепятся к стене любым другим удобным способом. Заземляющие концы кабеля следует обязательно подключить к существующему заземлению дома.

    Вопросы безопасности при подключении домофона

    Для обеспечения гарантированно безопасного пользования устройством его питание должно производиться от трансформаторного источника. Трансформатор обеспечивает гальваническую развязку питания и сетевого напряжения, что совершенно исключает поражение электрическим током в любую погоду, включая проливной дождь и снег.

    Как видно — подключить домофон своими руками совсем несложно! И эта работа мало чем отличается от монтажа электронной техники и укладки телефонного кабеля внутри дома. Использование домофона не только обеспечит современный уровень комфорта, но и существенно подними уровень защиты от непрошеных гостей.

    Подключение СКУД к домофону

    Благодаря СКУД с поддержкой домофонов можно создать надежную систему контроля доступа для многоквартирного дома или закрытой территории, где проходная находится на удалении от пункта охраны.

    СКУД SIGUR позволяет использовать любые типы домофонов, независимо от их производителя и конструкции. При этом любое открытие двери по команде, полученной от домофона, может протоколироваться и сохраняется в базе данных.

    Подключение домофона к контроллерам СКУД SIGUR происходит по аналогии подключения домофона к замку — теми же контактами. При этом домофон перестает управлять замком напрямую, а только подает контроллеру команду «открыть дверь».

    В зависимости от типа домофона подключение к нему замка происходит разными способами. На сегодняшний момент существует два наиболее популярных варианта конструкции:

    • напряжение на замок подает непосредственно домофон
    • замок подключается последовательно с вызывной панелью к блоку питания, управление происходит при помощи реле, встроенного в вызывную панель

    Отличить варианты легко по рекомендуемой в инструкции на домофон или вызывную панель схеме подключения замка.

    Подключение к СКУД домофона, подающего напряжение на замок

    В данном варианте провода для подключения замка не просто замыкаются или размыкаются, а на них сразу подаётся напряжение.

    Исходные схема подключения устройств и порядок подключения к СКУД-контроллерам SIGUR показаны ниже

    Если домофон настроен на работу с электромеханическим замком, то контакты его реле нормально разомкнуты и никаких дополнительных настроек не требуется. Если домофон настроен на работу с электромагнитным замком, то контакты его реле нормально замкнуты и потребуется минимальная настройка по переназначению клемм в программном обеспечение СКУД.

    Управление замком с помощью реле в вызывной панели домофона

    Данный вариант является наиболее массовым и предполагает управление замком с помощью реле, встроенного в вызывную панель.

    Исходные схемы подключения устройств и последовательность подключения домофона к контроллерам СКУД SIGUR показаны ниже.

    Видеонаблюдение и охрана

    Все о видеонаблюдении и охране дома

    Схема подключения видеодомофона

    Видеодомофон становится привычным атрибутом у входа в подъезды многоквартирных домов и дарит комфорт и ощущение защищенности в частных домовладениях. Это электронное видеоустройство позволяет наблюдать за тем, что происходит в зоне обзора видеокамеры, контролировать доступ в помещение.

    Благодаря видеодомофону можно не только слышать, но и видеть визитера, находясь в нескольких десятках метров от него. Использование видеодомофона позволяет оградить себя от нежелательных гостей и подозрительных лиц, не вступая с ними в прямое общение. Несмотря на то, что прибор очень прост в использовании, степень защиты, которую он обеспечивает, очень велика.

    Как подключить видеодомофон?

    Прежде чем приступить к самостоятельному монтажу видеодомофона, внимательно изучите всю имеющуюся документацию к данному оборудованию. Увы, неверные действия способны полностью вывести из строя компоненты системы домофона. В инструкции к оборудованию производитель часто указывает все необходимые сведения установки для оптимальной его работы:

    • сечение кабеля,
    • высоту установки панели вызова,
    • угол обзора видеокамеры и многое другое.

    Иногда все материалы, необходимые для самостоятельной установки, идут в комплекте с системой.

  • Все электрические соединения проводов стоит проверить, возможно, пропаять и тщательно изолировать, чтобы быть уверенным в их надежном контакте. Особенно это актуально для наружного монтажа. Окисление контактов не только ухудшает качество аудио- и видеосигнала, но может привести к полной неработоспособности системы видеодомофона.
  • Основные части любого видеодомофона: вызывная панель и монитор

    Вызывная панель или аудиовидеомодуль устанавливается снаружи возле входной двери либо у калитки ворот. У нее есть кнопка вызова, нажав на которую посетитель сообщает о своем желании войти внутрь. Именно поэтому эта панель называется вызывной. Кроме того в этот прибор встроены миниатюрная видеокамера, микрофон, лампочка, работающая
    в инфракрасном диапазоне, и динамик.

    Место установки вызывной панели должно соответствовать следующим критериям:

    • телекамера должна быть защищена от прямых солнечных лучей;
    • на аудиовидеопанель не должны попадать дождь, град, снег и т.д;
    • угол обзора панели должен быть оптимальным, при рекомендуемой высоте монтажа 150 –160 сантиметров от поверхности земли;
    • место установки не должно подвергать вызывную панель сильным вибрациям.
  • Монитор домофона имеет цветной или черно-белый экран с диагональю четыре дюйма, на котором и будет видно все происходящее у входа. Видеомонитор нужно расположить внутри помещения, в удобном для вас месте.
  • Так же рекомендуем сравнить их с домофонами Цифрал, обзор на которые можно найти здесь. Сравнение поможет Вам в выборе.

    Чем подключать?

    Подключая вызывную панель к видеомонитору, необходимо принять во внимание расстояние между ними. Профессионалы советуют:

    1. Если расстояние между ними не превышает пятнадцати метров, то можно использовать для подключения практически любой кабель, хотя предпочтение следует отдать компьютерной витой паре и комбинированному кабелю (КВК).
    2. При расстоянии до 30 м использовать провод с сечением 0,22 мм 2 . При расстоянии от 30 до 50 м – 0,4 мм 2 .

    Прокладывая кабельные линии, закладывать кабель КВК и компьютерную пару одновременно. Последняя может пригодиться в процессе эксплуатации домофона для добавляемых нагрузок. Например, еще одной вызывной панели или автономного питания электрического замка.

  • Расстояние домофонного кабеля на расстоянии менее 50 сантиметров от линии электропередач или кабеля 220 В неизбежно ухудшит качество звукового и видеосигнала.
  • Для беспроводных видеодомофонов задача прокладки кабеля заменяется необходимостью обеспечить питание обоим компонентам системы: и монитору, и вызывной панели.
  • Как подключать?

    1. Очень важно правильно подключить провода к контактам, которые отвечают за передачу аудиовидеосигналов, а также «+» и «-». При неверном подключении может выйти из строя весь канал видеодомофона.
    2. Следует учесть, что при подключении вызывной панели к видеодомофону нельзя ориентироваться на цвет кабелей. У различных производителей провода подключения:
      • аудио (Audio),
      • видео (Video),
      • общий (Ground или «-»)
      • «+12В» (ACC)

    окрашены в разные цвета. Менять окраску провода – право производителя, поэтому при монтаже необходимо пользоваться инструкцией подключения и прилагаемой электрической схемой. Подключать провода нужно не по расцветке, а по функциональному назначению. Инструкции или схемы подключения можно взять у продавца видеодомофона или найти в интернете.

    Варианты подключения

    Несмотря на то, что назначение проводов у всех видеодомофонов одно и то же, способ подключения у приборов разных производителей различается. В основном модели видеодомофонов, присутствующие на рынке, имеют четырехпроводную схему
    подключения, где каждому сигналу соответствует отдельная жила, но иногда встречаются и двухпроводные образцы.

    У домофонов большинства производителей со схемой, подобной системам фирмы Commax, с обратной стороны имеются четыре разъема для подключения четырех видеомодулей с набором контактов (аудио, видео, общий и «+12В»).

    Схемы видеодомофонов, подобных моделям InfiniteX, имеют с обратной стороны всего четыре контакта, но при этом они тоже могут работать одновременно с четырьмя вызывными блоками. К этим контактам можно параллельно присоединить от
    1 до 4 аудио/видеомодулей. Используя переключатели, на каждом аудио/видеоблоке выставляют их порядковый номер.

    Основные бренды, хорошо зарекомендовавшие себя на рынке видеодомофонов: Commax, Kocom, Slinex,Kenwei, и Gardi.
    С каждым годом к основным функциям домофонов, а именно: идентификации посетителей и возможности удаленного управления входными замками – добавляются новые, дополнительные:

  • запись и просмотр фото, аудио- и видеоинформации, благодаря встроенной памяти или подключаемым носителям;
  • возможность подключения дополнительных видеокамер;
  • функция интерком;
  • подключение видеодомофона к телевизору, к телефонной линии;
  • функция встроенного видеорегистратора;
  • переадресация вызова с видеодомофона на мобильный или стационарный телефон;
  • управление видеодомофоном через интернет.
  • Схема подключения видеодомофона Commax

    Общая схема подключения:

    Номер контактаЦвет проводаНазначение
    1красныйаудио A
    2синийминус GND
    3жёлтый+12V
    4белый>видео V

    Схема подключения Commax DPV-4HP

    Схема подключения видеодомофона Commax DPV-4PF2

    Не нравится качество видео? Здесь Вы узнаете какие камеры лучше использовать для онлайн видеонаблюдения.

    Подключение домофона commax, визит, vizit, элтис, комакс, метаком

    В современных подъездах в качестве пропускного устройства наиболее часто установлены специальные разговорные приборы. Они позволяют беречь Вашу безопасность и сохранность имущества. Подключение домофона Vizit (Визит), Falcon Eye, Commax (Коммакс) и Метаком чаще всего выполняется специальными обслуживающими компаниями, но это можно осуществить и своими руками.

    Конструкция домофона

    Домофон – это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Прибор получил особую популярность буквально в последнее десятилетие, ранее для защиты парадных наиболее часто использовались кодовые замки.

    Фото — конструкция системы

    Домофон в квартире или частном доме состоит из трубки, вызывной панели, видеоаппаратуры (при необходимости дополнительного подключения наблюдения за дверью или калиткой), замка и коммутатора. Рассмотрим функции каждой детали:

    1. Трубка цифрового домофона устанавливается в помещении, чтобы хозяин квартиры или дома мог принять вызов и при необходимости открыть дверь. Стандартно, абонентское устройство обязательно подключено к запирающей системе;
    2. Вызывная панель необходима для набора нужного кода. Она может быть нескольких типов: с наборными кнопками, специальным считывателем кода с ключей или карточек, подсветкой или даже визуальным определителем. Последний – самый редкий вид, он используется для охраны промышленных или государственных объектов;
    3. Замок или запирающее устройство домофона используется для контроля положения двери подъезда многоквартирного дома или калитки частного. Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. Запор с магнитным типом легко можно открыть снаружи, но, при этом он считается более надежным, чем устаревший вариант с металлической задвижкой, подключенной к электродвигателю; Фото — схема замка
    4. При помощи модуля коммутатора (например, Panasonic TDA TDE или АТС) производится передача сигналов от вызывной панели к конкретному абоненту. Эта практика более распространена в многоквартирном доме, т. к. в частном здании есть только один абонент. Фото — подключение домофона Коммакс

    В качестве дополнительного обеспечения защиты к звонку может также добавляться возможность подключения видеодомофона (Kenwei KW-4HPTN, Kocom KCV-A374SD). В таком случае все данные транслируются при помощи камеры по специальному телевизору или компьютеру. В отличие от аудиодомофона, видео-система более надежна в использовании, ведь помимо вызова также производится зрительный контроль посетителей.

    Фото — схема соединения проводов видеодомофона

    Виды домофонов

    Существует несколько типов домофонов, которые используются для защиты от непрошеных гостей квартирного или частного здания. В зависимости от вида разнится их подключение:

    1. Цифровые (Eplutus EP-2297C, Gardi GRD, Hyundai HA-201);
    2. Координатно-матричные (AVC-305, Commax CDV-DPV-43 MTN, Laskomex).

    Цифровые работают по такому принципу: при звонке они передают сигнал по двухпроводной линии, в которой распознается номер подключенной квартиры. В данном случае для сопряжения используются так называемые джамперы, которые по витой сетке передают сигналы к конкретной трубке. Каждая трубка в свою очередь оснащена микросхемами. Очень удобно, что к такому контроллеру можно подключить все квартиры не только в подъезде, но и на конкретном этаже.

    Схема подключения домофона координатно-матричного типа более простая надежная, поэтому пользуется большей популярностью. К координатному устройству связи подключен коммутатор, который при вызове переключает сигнал на конкретную трубку. Подключение производится при помощи проводов десяток и единиц, т. е., каждая квартира обозначена двумя кабелями, номера которых не повторяются. Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору. После этого модулятор преображает и обрабатывает полученную информацию и подключается к одной определенной «Единице» и одному «Десятку». После благодаря электромагнитному реле по телефонной линии LIN происходит соединение с определенной квартирой.

    Фото — схема подключения модели цифрал

    Чаще всего такое соединение параллельное, что значительно облегчает самостоятельный монтаж. Единственное, о чем нужно помнить – это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Если электрическое соединение производится неправильно, то нарушается работа не только конкретного абонента, но и всей охранной системы.

    Фото — блок управления домофоном

    Правила монтажа домофонов VIZIT

    Подключение

    Пошаговая инструкция, как самостоятельно подключить видеодомофон Элтис, Cyfral (Цифрал) с контроллером z 5r:

    1. К данному контроллеру можно подключить считыватель ключей (touch memory) или зуммер, кнопку, которая будет использоваться для открытия электромеханического замка, подсветку, сам замок и блок питания;
    2. Зуммер и датчик двери являются необязательными деталями, в то время как от кнопки открывания дверей и блока питания зависит работа всей системы. При необходимости также производится установка экрана, через монитор может производиться оптический контроль;
    3. Для соединения платы наиболее часто используется клеммная колодка, к контактам которой подключатся нужные провода сети;
    4. После просто подключаете все нужные провода к квартирной трубке и проверяете правильность полярности.

    Также большой популярностью пользуются отечественные модели домофонов, в частности это КС-2006. Для их подключения могут использоваться схемы с двумя коммутаторами, одним модулем соединения, на несколько абонентов и т. д.

    Что делать, если отключили домофон Факториал, Eltis от сети питания:

    1. Витая пара проводов чаще всего установлена в квартирном щитке. Чтобы её найти, Вам нужно открыть щиток, где производилось подключение кабеля домофона Urmet, Цифрал, Факториал и т. д. к подъездному или дверному замку; Фото — маркировка проводов при подключении
    2. После определите, какие провода отвечают за десятки, а какие за единицы. Это можно сделать, посмотрев аналогичные кабели на соседних подключениях;
    3. Обязательно следите за полярностью;
    4. При подключении домофона коттеджа достаточно будет просто полярно соединить кабеля коммутатора и отпирающего замка.

    Расценки на ремонт или установку переговорных систем могут разниться в зависимости от города и конкретной компании. В среднем цена подключения домофона варьируется в пределах 200–500 рублей (стоимость указана только за проведение работ, без прайса на затраченные провода). К примеру, подключить вызывную панель МВК-325 УКП в Москве и СПб будет стоить 500 рублей.

    Как подключить домофон самостоятельно. Особенности установки

    После того как Вы купили домофон и вызывную панель понравившейся модели, следующим шагом идет установка домофона. Наш интернет-магазин «Охранка» занимается продажей и установкой домофонов и систем видеонаблюдения. Аккуратный и качественный монтаж домофона у опытных инженеров-монтажников не занимает много времени. Но если вы располагаете временем, необходимым инструментом, а главное имеете представление, как самому установить домофон поверьте у Вас все, получится! В данной статье мы опишем подключение домофона.

    Состав комплекта видеодомофона

    Видеодомофон — это монитор для внутренней установки. Основные функции домофона переговорная, отображение посетителя, а также возможность дистанционно управлять замком.
    Вызывная панель — предназначена для внутренней и уличной установки. Производиться как в пластиковом, так и в металлическом всепогодном, антивандальном корпусе. Оснащена кнопкой вызова, камерой наблюдения, динамиком, микрофоном, инфракрасной подсветкой (обеспечивает видимость даже в полной темноте), а также платой управления замком (электромагнитным или электромеханическим).

    Схема подключения вызывной панели видеодомофона

    Подключение домофона к вызывной панели

    Обращаем внимание что цвета жил кабеля на домофоне и на видеопанели могут не совпадать! Следует придерживаться схемы подключения указанной на элементах домофонной системы (домофоне и вызывной панели).

    Стабильная и долговременная работа домофонной системы зависит от количества и качества соединений кабельных линий. Далее расскажем, какие провода для видеодомофона выбрать.

    Кабель для видеодомофона

    При самостоятельной установки домофона очень важно знать, какой кабель для видеодомофона используется для подключения видеоустройств и замка.

    • Для подключения домофона используют четырех жильный экранированный кабель 4×0,5 при условии, что длинна не превысит 30 метров.
    • Свыше 30 метров используется кабель витая пара в экране 8×0,5.
    • Для подключения замка к блоку питания до 30 метров применяется двух жильный кабель 2×0,75. Прокладка кабеля более 30 метров требует большего сечения кабеля 2×2,5.

    Подключение домофона в доме и квартире

    1. К месту установки домофона необходимо подвести кабель питания, следовательно, крепиться монитор должен по близости с розеткой или электрощитом.
    2. Вызывную панель не желательно устанавливать на металлических конструкциях (двери, столбы и др.); на двери, калитке и в других подверженных вибрации и тряске местах — постоянные встряски приведут к смещению объектива внутри видеопанели, что может стать причиной уменьшения угла обзора и ухудшения качества изображения.
    3. Не рекомендуется устанавливать вызывную панель напротив домофона (прямо через стенку), так как расстояние слишком мало и образуются помехи в виде фонового шума. Расстояние между домофонной системой должно превышать 1 метр.
    4. При подключении домофона и вызывной панели необходимо знать, что, на задней крышке расположены пломбы, при повреждении которых оборудование будет снято с гарантии.
    5. Только после сборки и тестирования домофонной системы необходимо проводить монтажные работы.

    Схема подключения видеодомофона и замка

    Как подключить замок к видеодомофону

    Есть два варианта подключения замка к домофону:
    1. Проложить силовой кабель (кабель питания) между видеодомофоном и замком, очень важно чтобы это был цельный отрезок для бесперебойной работы устройства. Вам потребуется блок питания 12В постоянного тока и силовой кабель (кабель питания). Перед монтажом необходимо точно измерить необходимую длину кабеля, так как от длинны зависит сечение провода. Правильно подобранные блок питания и силовой кабель, залог долгосрочной и бесперебойной работы системы. Минус такого подключения — Вам придется придумать как и куда спрятать БП и провод, чтобы было красиво и надежно.
    2. Вторым способом будет использование БУЗа. Представляет собой компактное устройство, которое накапливает напряжение 12В от домофона и передает короткий импульс тока необходимый для открытия электромеханического/электромагнитного замка (до 3А), без использования дополнительного блока питания. Схематично блок управления замком (БУЗ) устанавливается между видеопанелью и электрозамком. Практически — устанавливают БУЗ внутри электромеханического замка.

    Подключение блока управления замком, на примере GEOS-БУЗ:

    • желтый провод БУЗ (+) подсоединяется к «+» контакту вызывной панели;
    • синий провод (–) — к «-» видеопанели и к одному из контактов реле вызывной панели;
    • один провод замка подключается к белому проводу БУЗ (управляющий контакт) и ко второму контакту реле вызывной панели;
    • второй провод замка – ко второму (свободному) контакту реле вызывной панели.

    Каждый способ имеет место быть при различных тех заданиях и условиях монтажа.

    Как подключить видеокамеру к видеодомофону

    Подключение камеры видеонаблюдения к домофону позволит увидеть входную дверь и гостя перед ней, с другого ракурса. Таким образом, хозяин видит всю лестничную площадку, либо придомовую территорию возле калитки частного дома. Если от видеопанели можно спрятаться или присесть, то от видеокамеры не спрячешься, при правильном выборе места ее установки.

    Перед тем как подключить камеру к видеодомофону необходимо собрать:

    • Видеодомофон
    • Блок питания
    • Соединительный коннектор домофона
    • Коаксиальный кабель/ телевизионный.
    • Камера видеонаблюдения
    • Разъемы для подключения: BNC, разъем питания.

    Предлагаем поэтапно рассмотреть подключение камеры к видеодомофону. Подключать будем аналоговую HD видеокамеру (AHD, MHD). Современные домофоны с TFT дисплеями способны воспроизводить изображение высокого разрешения 1Мп, 2Мп (Full HD). Пользователь получает красивую и информативную картинку.

    Схема — инструкция подключения камеры к домофону

    Все собранные элементы перед непосредственной установкой, обязательно необходимо проверить на работоспособность и собрать всю цепь.

    Шаг № 1 — Положите видеодомофон лицевой поверхностью на стол (подстелите что-то под монитор, во избежания царапин);

    Шаг № 2 — В комплекте с видеодомофон идут соединительные коннектора для подключения видеопанели и видеокамеры. Возьмите один и вставьте в подписанный разъем «camera», на схеме видеодомофона.

    Шаг № 3 — 4х проводный шлейф домофона состоит из проводов: красного, синего, четного и желтого цветов. Для подключения камеры к домофону нам потребуются — черный и желтый.

    Шаг № 4 — Берем подготовленный коаксиальный кабель с питанием (комбинированный) и зачищаем: отсоединяем центральную жилу от экрана.

    К центральной медной жиле телевизионного кабеля подсоединяем желтый провод от коннектора домофона — видео. Экран кабеля подматываем к черному проводу.

    Шаг № 5 — К подготовленному 12В источнику питания подсоединяем — красный и черный провода питания от коаксиального кабеля.

    Шаг № 6 — На другой конец комбинированного кабеля подсоединяем разъемы: BNC — на «+» центральную жилу/ на «-» экран. Разъем питания — на «+» красный / на «-» черный.

    Шаг № 7 — Коммутируем разъемы видеокамеры с подготовленными разъемами.

    Шаг № 8 — Включаем в сеть видеодомофон и блок питания. После активации домофона выбираем камеру и, ГОТОВО!.

    Монтаж видеодомофона — что нужно для установки

    Купив видеодомофон перед Вами станет задача с выбором места установки. Обязательно проложите линию питания видеодомофона 220В, для работы от сети. Большинство современных домофонов имеют встроенный блок питания, что упрощает монтаж. Но, есть модели с внешним блоком питания, а это уже усложняет монтаж видеодомофонов, так как его необходимо спрятать. Прячут обычно внешний БП и коммутационные соединения в разводочной коробке, в стене прям за видеодомофоном. Таким образом, Вы не будете его задевать и сохраните эстетический вид. Крепят видеодомофон на кронштейн, который идет в комплекте.

    Если Вы решили установить видеодомофон своими руками, то потребуется:

    1. Инструмент — дрель/перфоратор.
    2. Монтажный набор: стяжки, кабель канал, саморезы.
    3. Видеодомофон и вызывная панель
    4. Электрозамок, блок питания, БУЗ
    5. Кабель для подключения всех устройств

    В данной статье мы рассмотрели детали, влияющие на качество и бесперебойную работу домофонной системы. Производители домофонов: ARNY, ATIS, Commax, GARDI, Kocom, Qualvision, Slinex, Dahua, представленные, в нашем интернет-магазине «Охранка» — постоянно модифицируют функциональность, легкость управления и простоту установки. В нашем интернет магазине систем безопасности вы найдете большой выбор домофонов, видеодомофонов, IP домофонов, а также видеопанели, IP панели, электромагнитные замки, электромеханические замки, кабель витая пара, коаксиальный кабель, кабель питания, блоки питания, блок управления замком (БУЗ).

    Читать еще:  Как подключить двухклавишный, одноклавишный и проходной выключатель света
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
