Управление освещением с пульта ду

Варианты реализации радиоуправления освещением

Иногда возникает желание или необходимость управлять освещением дистанционно. Из всех вариантов, самым практичным, по моему мнению, является радиоуправление. К тому же, рынок умной электроники в большинстве своем представлен именно радиоуправляемыми устройствами. Многие решения, реализующие различные системы «умный дом», позволяют расширить способы управления по звуку, движению и интернету. Однако основой в таких системах, как правило, служит радиоканал. К слову: совсем необязательно управлять именно светом — для своих задач можно включать и другие приборы.

Данной электроники полно в интернет-магазинах и создается иллюзия, что все просто и понятно. Это далеко не так! Все устройства и системы имеют свои недостатки, зачастую очень дороги. И как выясняется в процессе внимательного изучения решений: управлять одной простой лампочкой с пульта, надежно и без «глюков» — задача не простая.

В этой статье мы рассмотрим популярные варианты дистанционного управления, обсудим недостатки и конечно же, замолвим слово о здравой рациональности «умной» электроники в целом.

Контроллер дистанционного управления

Еще его называют «свитчер» с пультом — помимо управления с пульта, этот прибор коммутирует нагрузки в разных последовательностях при управлении с обычного выключателя. Рассчитан на подключение от двух до четырех нагрузок ( зависит от модели контроллера). Подобные устройства используются в современных люстрах с множеством комбинаций горящих ламп (зачастую не имеют управления с пульта).

Данное устройство, по сути совмещает в себе два узла: переключатель режимов («свитчер») и собственно устройство дистанционного управления. Наличие первого, на мой взгляд, сильно ограничивает функциональность прибора.

Почему переключатель режимов негативно сказывается на практичности? Все просто: в первую очередь весь контроллер — это устройство коммутации нескольких групп освещения при помощи обычного выключателя, а радиоуправление — вторичная функция, бонус. Другими словами, прибор включается последовательно с обычным выключателем и не рассчитан на прямое подключение или равнозначное управление как с пульта, так и с выключателя.

Если устройство подключить напрямую, без выключателя, то при подаче электричества первая группа света будет включена автоматически. Выключить свет можно будет только с пульта. То есть при отключении и последующей подаче электроэнергии — первая группа ламп будет включена, без ведома хозяина. Это очень важный момент — освещение будет зависеть от перебоев с электричеством. Вы приходите домой, а честно выключенный свет горит без вашего ведома.

При использовании этого решения, ни о каком качественном использовании не может быть и речи! Данное устройство нужно подключать последовательно с выключателем и пульт д/у использовать только при замкнутых контактах механического выключателя. О надежном включении можно говорить только тогда, когда с пульта можно всегда включить свет и не боятся, что он случайно включится от проблем с электроэнергией. По-настоящему качественным можно считать такое решение, когда свет управляется равнозначно с обычного выключателя и с пульта, без ложных включений. Ведь пульт управления всегда может потеряться.

По всему изложенному можно вынести вердикт: контроллер дистанционного управления приемлем лишь в люстрах с несколькими группами ламп, которыми нужно управлять одной клавишей выключателя. Для громкого названия «умный дом» — устройство слишком «глупое»!

Выключатель-приемник

Устройство представляет из себя сенсорный или кнопочный выключатель света, дополнительно оборудованный приемником радиосигналов. Здесь речь идет как раз о качественном управлении освещением: механическое включение|выключение и управление с пульта не зависят друг от друга. Подобные выключатели встречаются у некоторых производителей электроники, в целом — это достаточно редкое решение, реализованное каким-либо брендом.

Ассортимент подобных устройств невелик, рассмотрим их вкратце.

Из простых устройств можно отметить, например Wookee wk-317e — управление нагрузкой до 500 Вт, радиус действия пульта (по заявлению продавца) 30 метров. Частота радиосигнала 433,92 мГц — стандартная для большинства устройств радиоуправления светом. Выключатель достаточно громоздкий и требует нестандартной установочной коробки (подрозетника). В комплекте идет пульт управления, который по всей видимости, невозможно заменить иным устройством. К сожалению нет данных о том, необходим ли выключателю нулевой проводник.

Выключатели-приемники от Legrand серия Celiane имеют более расширенные опции — могут управляться не только с пульта. Прибор имеет функцию полноценного радиореле, может работать с различными передатчиками — пультами в виде обычного выключателя, датчиками движения и трансляторами интернет-сигнала. Естественно, все эти устройства поставляются этим же производителем. Некоторые модели приемников поддерживают функцию диммирования. Из недостатков следует отметить, что это устройство достаточно сложно найти, а также — выключателю-приемнику необходим нулевой провод. Наличие нуля может стать серьезным препятствием при монтаже в уже оборудованное место под обычный выключатель (ведь нуль не предусмотрен).

В процессе поиска мне удалось найти лучшее, на мой взгляд решение — выключатель с Алиэкспресс Smart Switch. Выключатель монтируется вместо обычного, нулевой проводник не требуется! Сенсорный выключатель производится в различных расцветках и может иметь до трех независимых групп управления. К устройству приобретается четырехкнопочный компактный пульт или иное устройство (подобно Legrand). Стоит особо отметить — четыре кнопки пульта могут управлять многими группами света и несколькими выключателями, сам выключатель легко программируется на нужную клавишу. Подробнее об этой модели скоро будет небольшой обзор. Прибор не переводится во включенное состояние при перебоях с электричеством.

Помимо легранда и «безымянного» китайского устройства встречаются и другие производители, к примеру Brenin Mount Switch. Этот прибор также может использоваться в составе умного дома — с пультом, различными датчиками и выключателями. Однако получить грамотную техническую консультацию на их, якобы официальном сайте мне не удалось. Есть подозрения, что у них нет диллера в России, а сайт сделали какие-то шарлатаны.

А вот на сайте производителя «умного дома» noolite «Ноотехника» вполне реально получить консультацию грамотного специалиста. Но, к сожалению у них нет готового решения в виде выключателя-приемника. Однако имеется блок SB-1-100 — подключается в разрыв цепи освещения (ноль не нужен), как и вышеописанные устройства, а также подцепляется к любому выключателю кнопочного или обычного типа. Сам блок крепится в монтажной коробке под самим выключателем. Блок совместим со всеми устройствами умного дома noolite — пульты, датчики и беспроводные выключатели. Способен работать в двух режимах (выбирается при монтаже): релейном, когда у выключателя состояние только вкл. или выкл. и диммируемом, когда яркость ламп плавно регулируется.

Все описываемые устройства потребляют мизерный ток из цепи даже при выключенном освещении. Поэтому при использовании энергосберегающих или светодиодных ламп, люстры и светильники необходимо зашунтировать конденсатором 0,1 — 0,2 мкФ. Иначе лампы могут слабо светиться или мигать.
Подробнее о свечении и мигании светодиодных ламп

Как правило, шунтирующий конденсатор поставляется вместе с выключателем-приемником.

При помощи вышеописанных устройств очень просто реализуется схема управления светом по принципу проходных выключателей. Выключатель-приемник подключается вместо стандартного выключателя, а остальные точки управления реализуются при помощи дистанционных выключателей (передатчиков). Недостаток такой системы — дополнительные точки управления (передатчики) требуют наличия в них батареек. Ну а неоспоримое достоинство — на передатчики не нужно тянуть проводку.

Радиореле

Может иметь разные названия, в том числе «силовой блок». Вообще, если быть максимально точным, радиореле можно назвать любое устройство, которое может принимать радиосигнал и коммутировать различные нагрузки. Все описываемые на этой странице приборы являются радиореле. Однако именно устройства, описанные ниже, чаще всего так называют.

Представляют из себя блоки для установки в щит, на DIN-рейку или иным креплением. По-большому счету, эти устройства напоминают выключатели-приемники с более широкими опциями. Силовые блоки обладают большим количеством управляемых каналов (количеством нагрузок), большей чувствительностью к радиосигналу (не всегда обязательно) и большими токами нагрузок (зависит от модели).

Данные блоки, как правило, самопроизвольно не включаются при перебоях с электричеством, однако недостатков имеют множество. Во-первых, нагрузками можно управлять только с передатчика. Можно решить эту проблему, установив беспроводной выключатель (передатчик). Во-вторых, данный блок проблематично ввести в эксплуатацию там, где электрика проектировалась без учета радиоуправления — ведь устройству нужен щит, а следовательно все световые линии должны приходить напрямую в щит. Это сильно усложняет монтаж электрики уже с учетом этого элемента.

Помимо всего прочего, эти блоки самые дорогие из всех радиоуправляемых устройств. Для меня остается загадкой, на что рассчитывает производитель, продавая за такие деньки не очень функциональный прибор. Но тут конечно все зависит от конкретного случая, возможно, в некоторых ситуациях это единственное приемлемое решение.

Контроллер в цоколе

Не обладает широкой функциональностью, однако легко устанавливается. Для установки контроллера даже не нужно отвертки! Вместо лампы с цоколем E27 вкручивается данное устройство, которое обладает в свою очередь патроном для лампы E27. Тут очевидна зависимость от настенного выключателя. Контроллеры выпускаются с диммированием и без. Для примера возьмем устройства из серии «уютный дом» от компании «TDM» — патроны программируются на нужные клавиши пульта специальной кнопкой, радиус действия 30 метров, частота 433,92 мГц.

Также в линейку «уютный дом» входят вилки-розетки, работающие аналогичным образом.

Немного философии

Безусловно, управлять светом не вставая с дивана — интересно и увлекательно. первые минуты использования. На практике же очень скоро выясняется, что в большинстве случаев это ненужная функция и ей никто не пользуется. Существуют редкие случаи, когда дистанционное управление светом действительно актуально и приемлемо. Поэтому не стоит привязывать к пульту всю свою жизнь. Задумайтесь: если за нас все будут делать машины — что же останется нам? Лежать и тухнуть на диване. с пультом управления от всего. Здравый же смысл говорит: не нужно совершенствовать то, что и так отлично работает — обычный настенный выключатель! Собственно на этом все.

Читать еще: Фаза и ноль

Информация

Дистанционное управление освещением – находка для ленивых. Не всегда есть желание вставать с кровати и выключать свет или заходить в дом в темноте.

Преимущества и недостатки управления электричеством на расстоянии

Экономия потребления электроэнергии.
Комфортное управление системой освещения в вашем доме.
Обеспечение безопасности дома. Будучи в отъезде, можно на расстоянии включить свет.

На ряду с плюсами есть и минусы:

Могут сесть батарейки, тогда придётся отключать выключатель вручную.
Может потеряться пульт.
Один пульт управления будет регулировать несколько систем освещения. Это значит, что при отключении могут остаться без света сразу несколько комнат.

На что обратить внимание при выборе?

При покупке стоит учитывать следующее:

Перепадам напряжения подвержены контроллеры, у которых сложная система управления. Чем сложнее, тем больше вероятность, что при сбое пропадут все основные настройки управления.
Лучше выбирать системы дистанционного управления освещением, которые работают с индивидуального пульта ду.
Нужно выбирать пульты ду, которые можно включить в ручном режиме. Потому как для ряда таких устройств исключена возможность ручного управления.

Виды дистанционного управления освещением

Существуют такие виды контроля освещения:

с использованием проводов;
без проводов;
ручное управление;
автоматическое.

Оборудование разделяют по принципу приема. Бывает:

прием инфракрасным датчиком;
микроволновый прием электромагнитных волн;
радиочастотный прием;
срабатывание на звук;
ультразвуковой прием волн;
голосовое управление.

Преимущества и недостатки инфракрасного и радиоволнового управления

Инфракрасное управление работает за счет передачи команды по радиоканалу. Таким образом, можно регулировать освещение пультом от телевизора.

Для такого контроля в разрыв цепи освещения подключается блок управления. Пультом нужно навести на блок и нажать кнопку, которая не используется для переключения телевизионных каналов.

Действие остается в памяти, поэтому можно выключать свет без усилий.

Недостаток устройства: нужно наводить пульт ду прямо на приемник сигнала. Препятствий быть не должно.

Поэтому больше пользуется популярностью дистанционное управление освещением по радиоканалу. Такое устройство передает сигнал на контроллер, который регулирует процесс освещения.

Такое управление имеет ряд преимуществ:

Можно управлять подачей электроэнергии не только с пульта, но и с компьютера или телефона.
Прямое действие сигнала работает на расстоянии 100 метров. Если непрямое воздействие, то сокращается до 15-20 метров.
Для улучшения приема сигнала можно установить усилители (ретрансляторы).

Датчики в управлении освещением

При управлении освещением используются датчики, чаще всего инфракрасные.

Смысл работы заключается в том, что если в радиусе их действия увеличивается или уменьшается инфракрасное излучение, то они замыкают или размывают цепь электрического освещения. Простыми словами – срабатывают при движении человека или животного в зоне действия.

Недостатки таких датчиков:

могут ошибочно срабатывать;
плохо реагируют во время осадков;
отключается свет, если долго отсутствует движение.

При выборе такого оборудования стоит учитывать следующие параметры и характеристики:

Радиус действия – обычно охватывают 15-20 метров. Если планируется установка на улице, стоит выбирать с большим «захватом».
Место монтажа – для квартиры лучше выбирать встраиваемый датчик, для уличного освещения – с защитой от плохих погодных условий.
Мощность – нужно подбирать в соответствии с электрическими приборами.

Разновидности датчиков дистанционного управления

Дистанционное управление освещением может быть в комплекте не только с инфракрасным датчиком, но и другими:

Микроволновые датчики – устройства, которые работают за счет электромагнитных волн. Отличаются точностью и способностью к работе в плохих погодных условиях. Имеют высокую цену, присутствуют вредные излечения.
Ультразвуковые – работают по такому же принципу, что и микроволновые. Только у этих датчиков более приемлемая цена. Не стоит их устанавливать, если в доме есть домашние животные – они отрицательно влияют на любимцев семьи.
Комбинированные датчики включают в себя несколько видов приема сигналов. Такие устройства максимально точно справляются со своей работой.
Звуковые реагируют на колебания звуков. Включить и отключить освещение можно хлопком в ладоши.
Голосовые датчики используются в обустройстве умного дома.

Как купить комплект дистанционного управления освещением?

Купить помощника в дом можно на сайте «X-logic». Выбирайте подходящую модель и оформляйте заказ. Можете оставить свой номер телефона – и наши сотрудники вам перезвонят.

Доставка осуществляется по всей территории России. На следующий день после оплаты мы отправляем заказ покупателю. Можно выбрать транспортную компанию, которая доставит вам покупку.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СВЕТОМ

Под дистанционным управлением освещением подразумеваются такие схемы коммутации осветительных приборов, в которых воздействие на выключатели осуществляется бесконтактным путём с использованием беспроводных технологий.

Системы дистанционного управления достаточно давно используются для коммутации как наружного уличного, так и внутридомового, а также внутриквартирного освещения. Существует достаточно широкий спектр устройств такого рода.

По виду используемой технологии, выключатели с дистанционным управлением могут быть отнесены к одному из следующих типов:

акустические, реагирующие на звуковые колебания;
оптические, срабатывающие под воздействием светового излучения;
радиоуправляемые, в которых сигнал управления передаётся посредством радиоволн;
выключатели света, оснащённые датчиками движения;
интеллектуальные выключатели, способные распознавать голосовые команды.

В основе принципа работы акустического выключателя освещения с дистанционным управлением лежит использование электронного акустического реле, срабатывающего и включающего свет при фиксации звукового сигнала определённой мощности. В качестве датчика используется миниатюрный микрофон.

Реле оснащено регулятором чувствительности, обеспечивающим срабатывание при определённом, устанавливаемом уровне звука. В качестве исполнительных органов реле, непосредственно коммутирующих осветительные приборы, могут использоваться бесконтактные электронные приборы, либо обычные электромагнитные реле с механическими контактами.

Отключение осветительных ламп происходит при приёме повторного звукового импульса. Как вариант, устройство может быть укомплектовано реле времени, отключающим свет через выставленный на специальной шкале промежуток времени. В таком исполнении устройство можно использовать для освещения проходных помещений (коридоров, подъездов и пр.).

Оптические системы включения и отключения освещения можно отнести к одной из двух категорий:

выключатели, срабатывающие при воздействии на них излучения света видимого спектра;
дистанционные системы коммутации света и другой нагрузки, использующие инфракрасное (ИК) излучение.

Выключатели первого типа относятся к полностью автоматическим устройствам. Они используются для включения и отключения уличного освещения в городах. Основу устройства составляет фотореле, реагирующее на солнечный свет. Датчиком интенсивности света служит встроенный в реле фотодиод.

При наступлении сумерек, когда порог освещённости падает ниже установленного предела, реле срабатывает, включая электромагнитные пускатели наружного освещения. При восходе солнца и достижении определённого порога интенсивности дневного света, реле осуществляет возврат, отключая уличные светильники.

ВЫКЛЮЧАТЕЛИ С ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Инфракрасные выключатели света с пультом дистанционного управления используются в основном для коммутации освещения внутри квартиры. В состав такой системы входит два прибора: передатчик и приёмник.

Чаще всего приёмник располагается на месте традиционного клавишного выключателя света, а передатчиком ИК сигнала служит пульт дистанционного управления световыми приборами. Распространённость именно такой конфигурации объясняется тем, что комплект дистанционного управления освещением на ИК лучах обычно устанавливается взамен ранее существующей проводной схемы.

Применяется также конфигурация системы с использованием инфракрасных лучей, при которой и приёмник и передатчик сигнала располагаются в одном корпусе на месте клавишного выключателя света. Для включения света в этом случае необходимо поднести к выключателю руку, или какой — либо предмет. При этом приёмник срабатывает, воспринимая отражённый сигнал передатчика.

Кроме этого, для успешной работы, приёмник и передатчик должны располагаться в зоне прямой видимости, так как инфракрасные лучи плохо огибают препятствия.

Радиоуправляемые системы дистанционного включения и отключения освещения также содержат приёмник и передатчик, но носителем управляющего воздействия здесь служит радиоволновое излучение. Как и в случае с инфракрасными системами, радиопередатчик, как правило, размещается в дистанционном пульте, а приёмник – на месте клавишного выключателя.

Распространены и другие способы размещения, когда приёмник монтируется непосредственно в люстре. Передатчик может быть выполнен не только в виде пульта, но и в форм-факторе обычного клавишного выключателя. Такое устройство с помощью двухстороннего скотча крепится в любом удобном месте, на стене или на мебели.

Блок приёмника, входящий в комплект дистанционного управления светом, включает в себя также контроллер с исполнительными устройствами (часто обычными электромеханическими реле). Нередко контроллеры имеют несколько каналов, что позволяет осуществлять включение света с пульта дистанционного управления, коммутируя каждую лампу люстры по отдельности.

Более того, радиоуправляемые комплекты могут использоваться для открытия и закрытия оконных жалюзи, оборудованных электроприводом, работы электрифицированных механизмов открывания ворот, дверей и калиток, вентиляторов, кондиционеров и других электроприборов.

К достоинству дистанционных переключателей с использованием радиоволн можно отнести следующее:

значительная дальность действия пультов, достигающая 100 метров;
способность радиоволн огибать препятствия и проходить сквозь стены.

Ещё одна разновидность автоматического управления освещением заключается в использовании датчиков движения, аналогичных применяемым в системах сигнализации. Сами датчики по принципу действия могут быть различными:

ультразвуковыми;
инфракрасными;
радиочастотными.

Как и в случае применения фотореле, процесс управления светом здесь осуществляется полностью в автоматическом режиме. Устройства такого типа имеют достаточно узкую область применения – освещение помещений или участков территории на время присутствия там людей.

Такие системы очень эффективны для включения — отключения света в подъездах, на лестничных площадках, освещения у входа в дом.

Несколько слов о наиболее интеллектуальных системах, которые вероятно станут основой умного дома будущего. Речь идёт об устройствах, способных распознавать и выполнять различные команды, отдаваемые голосом хозяина.

Системы этого типа содержат анализаторы человеческой речи. В память устройства предварительно записываются различные команды, сохраняемые в виде спектра звуковых частот. При этом играют роль индивидуальные особенности голоса, его тембр, интонации.

Читать еще: Натриевые разрядные лампы высокого давления

В процессе работы системы, принимаемая голосовая команда анализируется, её спектр звуковых частот идентифицируется с командами, сохранёнными в памяти, и при совпадении с одной из них, происходит выполнение определённого действия.

КОМПЛЕКТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

В качестве примера рассмотрим типовой набор, предназначенный для дистанционного управления светом с пульта. Комплект Uniel UCH-P001 содержит следующие компоненты:

приёмник радиосигнала, совмещённый с контроллером и исполнительными реле;
пульт дистанционного управления светом со встроенным передатчиком;
специальный держатель пульта, который можно закрепить в удобном месте двухсторонним скотчем или шурупами;
элемент питания для пульта;
инструкция по монтажу и эксплуатации.

1. Этот электровыключатель с пультом дистанционного управления обладает следующими техническими характеристиками:

2. Имеет два канала управления, то есть, существует возможность независимого управления посредством пульта двумя электроприборами, или группами электроприборов.

3. Максимальная нагрузка каждого канала составляет 1000 Ватт, максимальная общая нагрузка соответственно 2000 Ватт.

4. Радиус действия пульта составляет 30 метров.

5. Габариты блока приёмника, контроллера и исполнительных реле – 90х45х22 мм. Компактные размеры блока позволяют легко спрятать его за декоративными элементами отделки интерьера или разместить внутри люстры.

6. Пульт оснащён тремя кнопками – «1», «2» и «3». С помощью кнопок «1» и «2» выполняется включение и отключение электроприборов 1-го и 2-го каналов соответственно, кнопка «3» пульта осуществляет коммутацию обоих каналов одновременно.

Описания еще нескольких модулей управления светом можно найти здесь.

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Управление освещением с любого пульта ДУ

Управление освещением с любого пульта ДУ

В продаже уже появились импортные устройства аналогичного назначения, но по достаточно высокой цене. Такое приспособление при желании несложно сделать самостоятельно, причем без больших материальных затрат. Привычной частью современного телевизора или музыкального центра является пульт дистанционного управления (ДУ) на ИК-лучах. Таким пультом можно также управлять и освещением с помощью небольшой приставки. При этом нажимается одна из кнопок (редко используемых). Предлагаемое устройство позволяет с любого пульта ДУ на расстоянии до 5 м включать и выключать нагрузку, например освещение. Обычно для управления работой телевизора приходится держать нажатой кнопку пульта не более 1 с. Предлагаемое устройство выполняет переключение нагрузки, если кнопка на пульте нажата в течение времени более 2 с. Этот алгоритм выделения команды для управления переключением позволяет значительно упростить электрическую схему. Устройство состоит из приемника ИК-импульсов, рис. 1, и блока управления, рис. 2.

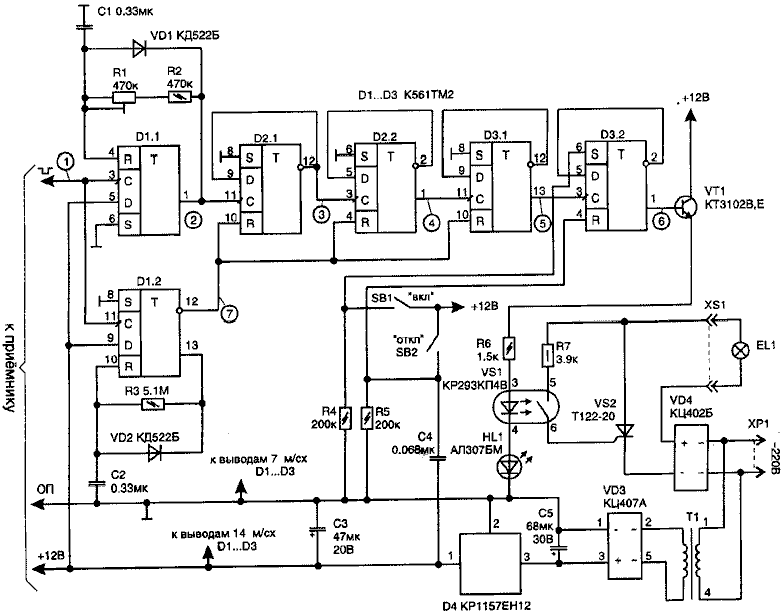

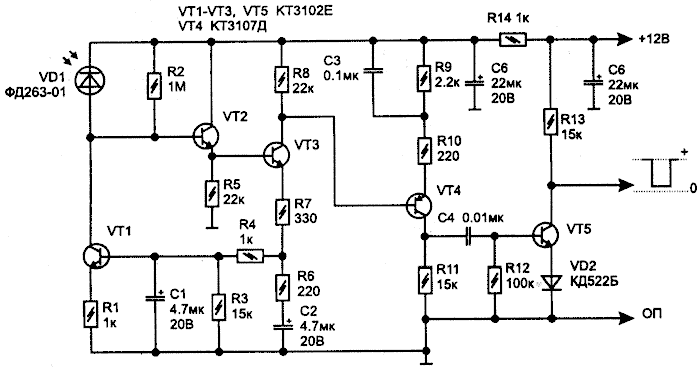

В качестве приемника можно взять любую из типовых схем, применяемых в телевизорах для ДУ. Узел управления собран на трех КМОП микросхемах и состоит из формирователя широких импульсов (D1.1), селектора двухсекундного временного интервала (D1.2) и двоичных счетчиков на элементах триггеров D2. D3. Кнопки SB1 и SB2 позволяют включать и выключать нагрузку без пульта ДУ. Индикатором срабатывания последнего триггера (D3.2) является свечение светодиода HL1. Оптронный ключ VS1 обеспечивает электрическую развязку блока управления от сети 220 В, что позволяет получить хорошую устойчивость схемы к помехам. Вместо оптрона оконечный каскад управления лампой можно выполнять на обычном симисторе по схеме, показанной на рис. 3.

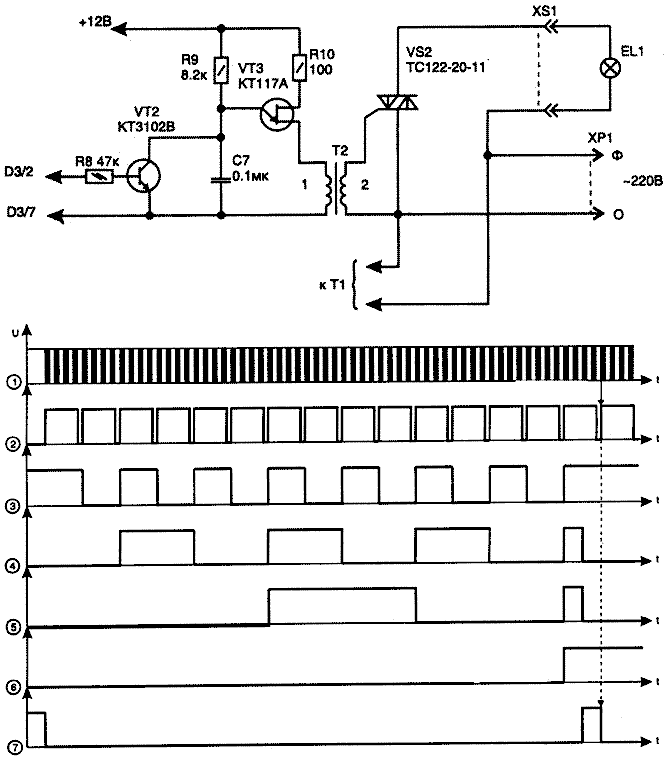

На рис. 4 приведены диаграммы напряжений в контрольных точках, поясняющие работу блока управления. В начальный момент подачи питания на схему, цепь из элементов C4-R5 обеспечивает установку триггера в D3.2 в исходное состояние (лог. «0» на выходе 1). При нажатой кнопке на пульте ДУ из приходящих пачек импульсов на входы элементов D1.1 и D1.2 формируются более широкие. Триггер D1.2 через 2 с обеспечивает установку .счетчиков D2, D3.1 в исходное состояние (формирует импульс обнуления на выходе D1/12).

Схема устройства не критична к выбору деталей и их номиналы могут отличаться от указанных на 30%. Все постоянные резисторы применены типа МЛТ, подстроечный R1 —типа СП4-1. Неполярные конденсаторы типа К10-17, электролитические С3 и С5 (для приемника С1, С2 и С5, С6) типа К53-16. Диоды КД522 можно заменить любыми импульсными. Стабилизатор напряжения D4 (импортный аналог 78L12) заменяется более распространенным из серии КР142ЕН8Б. Трансформатор Т1 типа ТП 112-8-1, но также подойдет любой из тех, что применяется в отечественных телевизорах для питания в дежурном режиме или в игровых приставках типа ДЕНДИ. Необходимое напряжение вторичной обмотки — 15. 20 В, и ток—не менее 10мА. При подключении вместо оптронного ключа симистора, импульсный трансформатор Т2 выполняется на ферритовом кольце типоразмера К16х10х4 мм марки М4000НМ1 или М2000НМ проводом ПЭЛШО диаметром 0,18 мм и содержит в обмотке 1 — 80 витков, 2 — 60 витков. Перед намоткой острые грани сердечника необходимо закруглить надфилем, иначе они прорежут провод и будет замыкание между обмотками.

Пульт управления освещением — дистанционное управление (ДУ)

Привилегии дистанционного управления освещением

Современные технические достижения проявляются практически во всех сферах, в том числе и производстве осветительных приборов. Например, сейчас стали очень популярны модели с пультом управления, которые всего пару лет назад считались привилегией только богатых домовладельцев, которые могли позволить себе подобные предметы роскоши. Но спустя короткое время люстра с пультом стала обыденной вещью, увидеть которую можно в обычной квартире. Подобные люстры были изобретены с целью удивления покупателя, так как в наше время сложно найти то, что будет интересным и непохожим на все прочее. В первое время номенклатура подобных осветительных приборов, в частности потолочных люстр, была достаточно ограниченной, а спустя какое-то время их количество расширилось.

Преимущества дистанционного управления перед обычным выключателем освещения

Всего десять лет назад единственными действиями и манипуляциями, которые можно было производить с люстрами – это включать и выключать с помощью выключателя, а современные достижения позволяют существенно расширить данный перечень и сделать регулирование работы люстры максимальным, используя для этого пульт дистанционного управления, аналогично тем, которые применяются у телевизоров и прочей техники.

К числу основных умений данного пульта относятся включение и выключение люстры, то есть, включать и выключать свет можно прямо из постели или же, не вставая из-за стола или рабочего места. Кроме того, такая электроника может включать какой-то определенный сегмент люстры, если, например, вам не нужен слишком яркий свет или же вы уже собираетесь ложиться спать, а слишком яркое освещение будет ни к чему. Люстра с пультом управления также может усиливать или ослаблять уровень яркости всех лампочек, то есть вы можете регулировать световую атмосферу комнаты, если необходимо взбодриться, то мощность можно усилить, а если, к примеру, вам скоро укладывать спать ребенка, то чтобы успокоить ненаглядное чадо освещение ослабляется.

управление освещением — приглушенный свет в спальне

Также есть модели, которые могут изменять цвет. Подобные люстры очень интересное решение, ведь в сочетании со светлым цветом стен, который легко принимает цвет освещения, вы будете изменять палитру своей комнаты каждый раз в новый цвет.

Кроме того, люстра с пультом очень часто продается в комплекте с небольшими светильниками, или же светодиодами, которые монтируются в стены. Такое освещение в основном устанавливают дизайнеры, так как для правильного его расположения требуются определенные навыки и знания законов освещения. Такие наборы из люстры и подсветки в виде диодов легко управляемы пультом, позволяющим включить все приборы сразу или же по отдельности, что также весьма удобно.

Один из самых главных плюсов такого регулируемого освещения в том, что он позволяет использовать электричество гораздо экономнее, чем в обычных светильниках, всегда работающих в одном и том же режиме. Вы используете столько электричества, сколько вам необходимо на данный момент, а значит, вы получаете и комфортное освещение, и самостоятельно регулируемые траты на электроэнергию. Таким образом, люстра с пультом управления – это современное освещение выгодное для вашего комфорта и кошелька.

Включение света с пульта дистанционного управления

Дистанционное управление освещением осуществляется при помощи специального пульта, который делает эксплуатацию осветительных приборов более простой и удобной. Приборы такого типа представлены в нескольких вариантах, имеют свои особенности, достоинства и недостатки, которые необходимо учитывать при выборе.

Принцип работы пульта ДУ
Разнообразие пультов управления
Правила подключения
Критерии выбора пульта управления светом
Достоинства и недостатки устройств
Обзор популярных моделей

Принцип работы пульта ДУ

Освещение, управляемое пультом ДУ, чаще всего ставится в офисах и производственных зданиях, но становится все более популярным и для жилых помещений. Самыми востребованными считаются контролирующие системы, управлять которыми нужно с помощью датчика движения, соединенного с радиоволновым выключателем. С этой целью также применяют мобильные телефоны, компьютеры и мини-контроллеры. Чтобы менять настройки освещения из любой точки территории, нажимая на кнопки пульта, в электропроводку монтируют устройства, способные передавать радиосигналы. Они активируют обмен пакетами данных с информацией, которые идут от центральной части системы к устройству ДУ.

В пакет могут быть включены коды, отвечающие за различные команды, их также можно программировать с учетом потребностей пользователя. В некоторых случаях могут возникать проблемы из-за слишком большого расстояния, которые решаются путем установки опции повторения в пульт, передающей данные с нужной регулярностью и последовательностью по несколько раз. При выборе прибора понадобится учитывать, что каждый выключатель дистанционного типа после подключения к общей сети получает свой индивидуальный сетевой адрес. По этой причине некоторые передатчики сигнала могут отзываться только на команды, зафиксированные в памяти средства управления.

Читать еще: Ремонт стояка холодной воды в квартире

Базовый функционал прибора ДУ включает в себя возможность включения и отключения ламп на расстоянии, смену режимов и установку настроек. Пользователи могут отключать осветительные устройства частично в конкретном сегменте помещения, что позволяет экономить электроэнергию и использовать световые потоки по своему усмотрению. Современные системы предоставляют возможность запоминать и фиксировать настройки, поэтому пользователю не придется постоянно настраивать свет, достаточно запрограммировать пульт на несколько этапов смены освещения.

Большинство пультов оснащены звуковыми и световыми сигнализаторами, позволяющими находить их в случае потери.

Разнообразие пультов управления

Обыкновенное устройство ДУ обладает определенными техническими характеристиками. Сюда входит его предельная мощность до 12 милливатт, диапазон с рабочими частотами, который может колебаться в пределах 450-900 мегагерц и мощность коммутируемого элемента от 300 Вт до 6 Квт. Дистанция срабатывания по направлению от основного помещения обычно составляет 40-500 метров. Важными параметрами являются мощность передатчика и приемника для сигнала, от них будет зависеть дистанция активной работы прибора. Первый параметр считается основным, так как отвечает за отзывчивость и скорость срабатывания опций системы.

С инфракрасным управлением

ИК-системы чаще всего применяются для управления освещением снаружи, в том числе для стоянок автомобилей, складов и общественных территорий. Инфракрасные пульты по конструкции аналогичны обыкновенным ПДУ для телевизоров, отличаются простотой и доступностью в эксплуатации.

Есть и минусы – они будут функционировать только со световыми источниками, которые располагаются в предельной видимости на дистанции до 10 метров от прибора.

Принцип работы не отличается сложностью: когда модуль получает ИК-сигнал, он преобразует его в радиоволновый и направляет на контроллер. Способ управления таким образом дает возможность отслеживать функционирование ламп из нескольких мест одновременно.

По радиоканалу

Удаленное управление любым уличным освещением с пульта по каналу радио применяется достаточно часто из-за широкого спектра действия. Система этого типа включает в себя приемник или контроллер сигналов и пульта ДУ. Прибор с радиоуправлением направляет импульс на сенсорную часть принимающего устройства для отключения или включения освещения. Преимущество этой технологии заключается в возможности эксплуатировать систему на участках с большими площадями и управлять выключателями из различных помещений.

По мобильникам или через интернет

Блок для управления светом применяется в системах для умного дома и может находиться под контролем подключенного смартфона с помощью приложения или Интернета при наличии отдельного прибора ДУ. Телефон дает возможность настраивать освещение без пульта, создавать «эффект присутствия», находясь за пределами контролируемой территории, а также настраивать нужные сценарии света в жилом доме. Контроль освещения в этом случае выполняется при помощи сигнала Wi-Fi. Для настройки необходим сам смартфон с установленным приложением, исполнительное устройство и роутер Wi-Fi, отвечающий за передачу данных между телефоном и контроллером. Подключение через Интернет осуществляется при помощи специального ПО, совместимого с конкретной системой освещения.

Пользователи могут задавать любые команды через смартфон и настраивать осветительные приборы с учетом потребностей, в том числе подключать и выключать все светильники, люстры и остальные устройства, менять яркость, цветовую температуру и прочие параметры.

Правила подключения

Установить выключатель света с пультом возможно стандартным способом с учетом используемого варианта освещения. Если речь идет о лампах накаливания, монтаж осуществляют по схеме подсоединения простого прибора. Для успешной установки и создания полноценной системы понадобится продумать ее организацию. Удаленные выключатели монтируют ближе к световому источнику, обеспечивая полноценный контакт между всеми элементами и присутствие хорошего напряжения.

При разработке системы для двора либо сада, которой нужно управлять при помощи пульта ДУ, лучше выбирать мощные радиоприборы, способные обмениваться сигналами на дистанции до 200 метров. Для смены настроек, в том числе яркости или частоты мигания, выключения и отключения, все цепочки с элементами на выходе должны состоять из полупроводниковых транзисторов. Помимо дистанционной системы можно настроить управление с помощью голосовых команд при наличии вспомогательных проводов питания.

Некоторые типы пультов ДУ можно монтировать в любом подходящем месте и применять в качестве управляющих блоков. В таком случае их ставят вместо стандартных выключателей или перед определенным осветительным прибором.

Критерии выбора пульта управления светом

Выбирая пульт для управления освещением, нужно учитывать характеристики этого устройства, в том числе тип доступных лампочек, размеры и его внешний вид, включая материалы корпуса, цвет, форму и количество клавиш. Важными параметрами являются диапазон рабочего напряжения, количество каналов, радиус для покрытия сигналом и уровень номинального тока. Чтобы избежать возможных сбоев и неполадок, обращают внимание на предельно допустимую эксплуатационную нагрузку и перечень рабочих частот. Помимо этого значение будут иметь способ передачи командного сигнала, кодировка и вид питания передатчика.

При покупке стоит заранее узнать срок гарантии на пульт от производителя и адреса сервисных центров, где можно получить информацию по обслуживанию и ремонту.

Достоинства и недостатки устройств

Дистанционное отключение и включение света, а также выполнение других опций при помощи управляемого пульта заметно упрощает работу с системой производственного или домашнего освещения. Помимо возможности управления потоками света с различных дистанций у этого прибора есть и дополнительные преимущества:

возможность регулировки освещения от максимального до минимального значения;
разумное расходование электроэнергии;
создание эффекта присутствия внутри помещения или на территории, что повышает уровень безопасности;
максимальный комфорт при работе с пультом;
объединение всех осветительных приборов в одну сеть и ее контроль при помощи одного прибора;
отсутствие необходимости прокладывать дополнительные кабели благодаря легкому подключению устройства к системе управления;
отсутствие проблем с модернизацией рабочей системы, если нужно подсоединять новые приборы;
полная безопасность использования;
постоянный контроль всех осветительных элементов.

Пользователи отмечают высокую стоимость таких устройств и проблемы ложного срабатывания датчиков движения, способных реагировать на теплый воздух либо солнечные лучи. Когда прибором пользуются с наружной стороны, точность его срабатывания ухудшается из-за атмосферных осадков либо при нахождении недалеко от сигналов с электромагнитным излучением.

Обзор популярных моделей

На рынке представлено большое количество различных пультов для управления освещением, среди которых есть модели, получившие множество положительных отзывов пользователей.

HiTE PRO SN-S2. Устройство способно работать при температуре от -30 до +50 градусов, что дает возможность использовать его и для управления наружным освещением. По утверждению производителя пульт может работать на одной батарейке в течение нескольких лет без необходимости ее замены. Дальность управления световым источником составляет 250 метров. Прибор закрепляется на саморезах или при помощи двустороннего скотча по инструкции, если его монтируют на стене.
Rubetek RE-3316. Одноканальный пульт синхронизируется со смартфоном и представляет собой выключатель, который можно использовать для приборов освещения и прочих устройств. Отличается простотой в обслуживании и при установке.
FERON TM72 23262. Дистанционный двухканальный пульт, работающий на дистанции до 30 метров. Его не рекомендуют устанавливать с наружной стороны помещений, поскольку он может работать при минимальной температуре не ниже -14 градусов.

Выбор подходящего устройства зависит от потребностей пользователя и особенностей конкретной системы освещения. Также нужно учитывать способ управления пультом, его дизайн и наличие дополнительных функций.

Дистанционное управление светом

Датчики движения (4)
Стабилизаторы и трансформаторы (46)
Дистанционное управление светом (9)
Удлинители, переноски, сетевые фильтры (5)
Защитные устройства (3)
Диммеры (3)

Количество подключаемых приборов (групп)

Максимальная нагрузка на канал, Вт

Максимальная суммарная нагрузка, Вт

Радиус действия, м

Размер приемника, мм

Элемент питания для передатчика

Степень защиты, IP

приемник радиосигнала со встроенным рел (28)
радио-пульт ДУ с держателем (28)
щелочной элемент питания типа А23 (28)

Код товара: 133106

Код товара: 133116

Код товара: 133125

Код товара: 133135

Код товара: 133164

Код товара: 133385

Код товара: 227448

Код товара: 149447

Код товара: 133090

В нашем интернет-магазине широкий ассортимент товара, доступные цены и грамотные специалисты, которые помогут вам подобрать необходимую модель и оформить заказ.
