Индикатор напряжения однополюсный

Указатели напряжения

Указатели напряжения — переносные приборы, предназначенные для проверки наличия или отсутствия напряжения на токоведущих частях. Такая проверка необходима, например, при работе непосредственно на отключенных токоведущих частях, при контроле исправности электроустановок, отыскании повреждений в электроустановке, проверке электрической схемы и т.п.

Во всех этих случаях требуется установить лишь наличие или отсутствие напряжения, но не его значение, которое, как правило, известно.

Все указатели имеют световой сигнал, загорание которого свидетельствует о наличии напряжения на проверяемой части или между проверяемыми частями. Указатели бывают для электроустановок до 1000 В и выше.

Указатели, предназначенные для электроустановок до 1000 В, делятся на двухполюсные и однополюсные.

Двухполюсные указатели требуют прикосновения к двум частям электроустановки, между которыми необходимо определить наличие или отсутствие напряжения. Принцип их действия — свечение неоновой лампочки или лампы накаливания (мощностью не более 10 Вт) при протекании через нее тока, обусловленного разностью потенциалов между двумя частями электрической установки, к которым прикасается указатель. Потребляя малый ток — от долей до нескольких миллиампер, лампа обеспечивает устойчивый и четкий световой сигнал, излучая оранжево-красный свет.

После возникновения разряда ток в цепи лампы постепенно увеличивается, т.е. сопротивление лампы как бы уменьшается, что в конце концов приводит к выходу лампы из строя. Для ограничения тока до нормального значения последовательно с лампой включается резистор.

Двухполюсные указатели могут применяться в установках как переменного, так и постоянного тока. Однако при переменном токе металлические части указателя — цоколь лампы, провод, щуп могут создать емкость относительно земли или других фаз электроустановки, достаточную для того, чтобы при касании к фазе лишь одного щупа указатель с неоновой лампочкой светился. Чтобы исключить это явление, схему дополняют шунтирующим резистором, шунтирующим неоновую лампочку и обладающим сопротивлением, равным добавочному резистору.

Однополюсные указатели требуют прикосновения лишь к одной — испытуемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцем руки создает контакт с цепью указателя. При этом ток не превышает 0,3 мА.

Изготовляются однополюсные указатели обычно в виде автоматической ручки, в корпусе которой, выполненном из изоляционного материала и имеющем смотровое отверстие, размещены сигнальная лампочка и резистор; на нижнем конце корпуса укреплен металлический щуп, а на верхнем — плоский металлический контакт, которого пальцем касается оператор.

Однополюсный указатель может применяться только в установках переменного тока, поскольку при постоянном токе его лампочка не горит и при наличии напряжения. Его рекомендуется применять при проверке схем вторичной коммутации, определении фазного провода в электросчетчиках, ламповых патронах, выключателях, предохранителях и т.п.

При пользовании указателями напряжения до 1000 В можно обходиться без защитных средств.

Правила техники безопасности запрещают применять вместо указателя напряжения так называемую контрольную лампу — лампу накаливания, ввернутую в патрон, заряженный двумя короткими проводами. Это запрещение вызвано тем, что при случайном включении лампы на напряжение большее, чем она рассчитана, или при ударе о твердый предмет возможен взрыв ее колбы и, как следствие, ранение оператора.

Указатели для электроустановок напряжением выше 1000 В, называемые также указателями высокого напряжения (УВН), действуют по принципу свечения неоновой лампочки при протекании через нее емкостного тока, т.е. зарядного тока конденсатора, включенного последовательно с лампочкой. Эти указатели пригодны лишь для установок переменного тока и приближать их надо только к одной фазе.

Конструкции указателей различны, однако всегда УВН имеют три основные части: рабочую, состоящую из корпуса, сигнальной лампы, конденсатора и пр, изолирующую, обеспечивающую изоляцию оператора от токоведущих частей и изготовляемую из изоляционных материалов, рукоятку, предназначенную для удержания указателя.

При пользовании УВН необходимо применять диэлектрические перчатки. Каждый раз перед применением УВН необходимо произвести наружный осмотр его, чтобы убедиться в отсутствии внешних повреждений и проверить исправность его действия, т.е. способность подавать сигнал.

Такая проверка производится путем приближения щупа указателя к токоведущим частям электроустановки, заведомо находящимся под напряжением. Проверка исправности может производиться и с помощью специальных источников высокого напряжения, а также с помощью мегомметра и, наконец, путем приближения щупа указателя к свече зажигания работающего двигателя автомобиля или мотоцикла.

Запрещается заземлять указатели, поскольку они и без заземления обеспечивают достаточно четкий сигнал, к тому же заземляющий провод может, прикоснувшись к токоведущим частям, явиться причиной несчастного случая.

В отдельных ситуациях, когда емкость указателя относительно заземленных предметов оказывается весьма малой (например, при работах на деревянных опорах воздушных линий электропередачи), указатель напряжения должен быть заземлен.

Указатель напряжения. Виды и применение. Работа и применения

Указатель напряжения называются переносные устройства, которые предназначены для выявления отсутствия или наличия напряжения в сети или на токоведущих элементах электрических установок. Такую проверку производят перед подключением переносного заземления или включением заземляющих ножей, а также перед началом электромонтажных работ. В этих случаях не обязательно определять значение напряжения, требуется знать только его наличие или отсутствие.

От указателя напряжения зависит жизнь электромонтера, так как по его показаниям определяют наличие напряжения. Только убедившись, что на токоведущих частях устройства нет напряжения, можно приступать к работе по ремонту светильника, выключателя или розетки.

Разновидности

Существующие виды указателей напряжения, и как они разделяются.

По напряжению:
  • До 1 кВ.
  • Свыше 1 кВ.
Указатели напряжения до 1 кВ делятся по числу полюсов:
  • Однополюсные.
  • Двухполюсные.
Универсальные указатели делятся по виду измеряемого тока:
  • Для переменного тока.
  • Для постоянного тока.
По виду индикатора:
  • Светодиодные.
  • Цифровые.

Также, существуют бесконтактные указатели.

Устройство и принцип действия

Конструктивные особенности всех перечисленных видов указателей, и их принцип работы.

Однополюсный указатель напряжения

Такие указатели имеют один полюс. Для определения наличия напряжения достаточно прикоснуться этим полюсом к токоведущему элементу. Соединение с заземлением создается по телу человека, когда он пальцем руки касается контакта на указателе. При этом возникает очень малый ток, не более 0,3 миллиампера, лампа начинает светиться.

Чаще всего однополюсный указатель изготавливается в виде отвертки или авторучки из диэлектрического прозрачного материала, или со смотровым окошком. В корпусе расположен резистор и неоновая лампочка. Внизу корпуса находится пружина и щуп, а вверху контактная площадка для касания пальцем.

Указатель с одним полюсом используется только для проверки переменного тока, так как при постоянном токе неоновая лампа не будет гореть, даже если есть напряжение. Его целесообразно использовать для контроля фазных проводников, фазы в выключателе, розетке или патроне и в других аналогичных местах.

Допускается использование указателя до 1000 вольт без резиновых перчаток и других средств защиты. Согласно правилам безопасности, нельзя использовать в качестве указателя напряжения контрольную лампу («контрольку»), установленную в патрон, с подключенными двумя небольшими кусками провода. При случайной подаче большого напряжения на эту лампу, или при ее механическом повреждении, колба лампы может лопнуть и нанести травму электромонтеру.

Из недостатков однополюсных указателей можно отметить их малую чувствительность. Они показывают наличие напряжения только от 90 В.

Двухполюсный указатель напряжения

Состоит из 2-х отдельных частей, выполненных из диэлектрического материала и медного гибкого изолированного проводника, соединяющего эти части.

На этом рисунке показано устройство двухполюсного указателя. Неоновая лампа зашунтирована сопротивлением. Это снижает чувствительность указателя к воздействию наведенного напряжения.

Чтобы определить отсутствие или наличие напряжения с помощью двухполюсного указателя, необходимо прикосновение к двум элементам устройства, между которыми может быть напряжение. Если напряжение присутствует, то неоновая лампа будет светиться при протекании через нее тока, который зависит от разности потенциалов между элементами устройства, к которым выполнено прикосновение указателем.

Ток, протекающий через лампу, имеет очень малую величину (несколько миллиампер). Это достаточно, чтобы лампа выдавала устойчивый сигнал света. Чтобы ограничить увеличивающийся ток в лампе, последовательно к ней подключен резистор.

В этом указателе применяется специальная светодиодная шкала на корпусе, имеющая градуировку на конкретные значения напряжения: 12 … 750 В.

Указатели напряжения свыше 1 кВ

Работают за счет эффекта свечения неоновой лампы во время прохождения по ней зарядного тока конденсатора (емкостного тока). Конденсатор подключается по последовательной схеме с неоновой лампой. Такой указатель напряжения еще называют высоковольтным. Он годится только для контроля переменного напряжения, им касаются только к фазе. Никаких контактных площадок для пальцев на них нет.

Различные варианты указателей имеют свои особенности конструкции, но все они состоят из основных общих для любых указателей элементов:

Согласно правилам безопасности, при работе с таким указателем необходимо использовать резиновые перчатки. Всегда перед использованием указателя необходимо произвести его внешний осмотр на предмет отсутствия повреждений, а также проверить его работоспособность и подачу сигнала.

Такой контроль выполняется путем подноса щупа к токоведущим элементам устройства, которые точно находятся под напряжением. Также проверку работоспособности иногда проводят с использованием источников повышенного напряжения, либо мегомметром. Высоковольтный указатель в условиях гаража можно проверить следующим образом: приблизить указатель к работающему двигателю мотоцикла или автомобиля, а именно, к одной из свеч зажигания.

Согласно правилам безопасности указатель напряжения запрещается заземлять, так как провод заземления может случайно прикоснуться к частям, находящимся под напряжением, вследствие чего произойдет поражение электромонтера электрическим током. Высоковольтный указатель напряжения и без подключения заземления образует четкий сигнал работы.

Читать еще:  Принцип действия асинхронного двигателя

Заземление указателя напряжения допускается заземлять только в случае, когда емкость указателя относительно земли очень незначительная, и ее не достаточно для контроля наличия напряжения. Это бывает при работах с воздушными линиями, находясь на деревянных опорах.

Универсальные указатели

Используются для контроля нуля и фазы, а также проверки напряжения и его значения в интервале 12-750 вольт для переменного тока, и до 0,5 кВ для постоянного тока.

Такие указатели применяют также для прозвонки соединений различных электрических цепей.

В этих устройствах в качестве индикаторов применяют светодиоды, а вместо источника напряжения – конденсатор повышенной емкости.

Указатель напряжения может оснащаться цифровым ЖК дисплеем с выводом напряжения в вольтах. При наибольшем значении напряжения 220 В на дисплее отображаются все значения от наименьшего до наибольшего. Этот прибор отображает ориентировочное значение, и имеет низкую точность показаний. Преимуществом такого устройства является отсутствие источника питания.

Бесконтактный указатель напряжения служит для выявления проводов, находящихся под действием напряжения. Они могут быть скрыты в стеновых панелях или стенах. Устройство такого прибора реагирует на электромагнитное переменное поле. Имеется звуковая и световая индикация.

Правила применения

Перед применением указателя нужно убедиться в его работоспособности и правильных показаниях. Чтобы это проверить, необходимо произвести контроль напряжения в сети, которая точно находится под напряжением, и убедиться в том, что прибор работает. Только после этого допускается его применение в работе.

Запрещается применять лампу накаливания вместо индикатора в указателе напряжения. Эта лампа является травмоопасной и ненадежной.

Чтобы найти фазу на токоведущих элементах или проводах с помощью однополюсного указателя, необходимо взять указатель в правую руку за диэлектрическую рукоятку, прикоснуться щупом к проверяемому проводнику или токоведущему элементу. При этом левую руку нужно отвести за спину, чтобы ей случайно не прикоснуться к токоведущим элементам или заземлению. Пальцем правой руки коснуться металлического контакта однополюсного указателя. Прикасаться удобнее большим пальцем.

Если неоновая лампочка при этом светится, это значит, что проверяемый вами токоведущий элемент находится под напряжением фазы. Если лампа не горит, значит это ноль, либо напряжение отсутствует вовсе.

В случае с двухполюсным указателем, щуп того корпуса указателя, где есть индикатор, устанавливают на проверяемый элемент. Вторым щупом касаются другой фазы или ноля. По свечению лампы также определяют отсутствие или наличие питания. Пользование таким прибором не составляет никакой трудности.

При проверке напряжения необходимо работать аккуратно и осторожно, соблюдая правила безопасности, так как это очень опасно для жизни человека.

Какие бывают указатели напряжения?

  • Разновидности устройств
  • Правила использования

Разновидности устройств

Указатели до 1000 вольт и выше 1000 вольт имеют разные внешние и конструктивные особенности. Для низковольтных измерений, до 1 кВ, существуют два вида устройств:

  • однополюсный, реагирующий на протекание емкостного тока;
  • двухполюсный, подает индикацию при протекании через него активного тока.

Однополюсный указатель предназначен для работы в цепях переменного тока, для обнаружения фазного проводника, в цепях освещения, при фазировке электросчетчика, проверке патронов в светильниках. Проще говоря для обнаружения провода под напряжением.

Однополюсные устройства индикации фазы имеют одинаковую конструкцию и, как правило, состоят из газоразрядной лампы индикатора, с порогом зажигания от 90 до 120 вольт и резистора на 1 МОм резистора, подключенного последовательно. Резистор ограничивает ток до безопасной величины, порядка 0.5 мА.

Индикатор ИН — 90 изготовлен в виде отвертки.

К недостаткам таких индикаторов можно отнести низкую чувствительность (порог индикации некоторых приборов начинается от 90 вольт), а также чувствительность к наводкам в соседних проводах.

Для сетей выше 1000 вольт указатели напряжения изготавливаются с рукоятками из изоляционного материала и длинной, исключающую приближение человека к токонесущим элементам. Внешний вид УВН-10 предоставлен на фото ниже:

При измерении напряжений выше 1000 вольт прибегают к использованию дополнительных защитных средств: резиновые рукавицы, боты или изоляционный коврик. Узнать, какие электрозащитные средства используют в установках выше 1000 вольт, вы можете из нашей статьи!

Двухполюсный указатель состоит из двух корпусов из изоляционного материала и гибкого медного проводника в изоляции, который их соединяет. Схема двухполюсного индикатора напряжения типа УНН-10:

В данной схеме газоразрядный индикатор шунтирован резистором, что делает схему нечувствительной к наведенным напряжениям. Также на его основе выпускается индикатор с указателем величины напряжения УН-1:

В данном приборе используется специальная линейная газоразрядная лампа и шкала на корпусе с градуировкой 127, 220, 380, 500 Вольт.

Также существуют указатели напряжения универсальные, для определения фазы и нуля, проверки наличия напряжения и с указанием ее величины от 12 до 380 В. Для работы в цепях постоянного, до 500 вольт и переменного тока, до 380 вольт. Их можно дополнительно использовать для прозвонки целостности соединений.

В данных приборах в качестве световых индикаторов используют светодиоды, а в роли источника питания конденсатор большой емкости.

Цифровой указатель напряжения имеет ЖК экран с нанесенными значениями в вольтах. При максимальном значении 220 вольт на экране светятся все значения от минимального до максимума. Т.е. данный тестер показывает приблизительное значение. Единственный плюс такой модели — отсутствие источника питания.

Бесконтактные индикаторы предназначены для обнаружения проводников под напряжением, в том числе и скрытых в стенах или панелях. Схема данного прибора реагирует на переменное электромагнитное поле, оснащена световой и звуковой индикацией. О данных устройствах мы рассказывали больше, когда говорили о том, как найти электропроводку в стене.

Правила использования

Перед использованием указателя напряжения необходимо удостовериться в его исправности. Для этого в заведомо рабочей сети нужно проверить индикацию прибора. Только после положительного результата разрешается его использовать.

Запрещено в качестве индикатора использовать лампу накаливания, ввиду ее низкой надежности, и высокой травмоопасности. При поиске фазы необходимо установить щуп указателя на интересующий проводник, прибор держать в правой руке, левую руку спрятать за спину, большим пальцем правой руки дотронутся до торцевого контакта. Это для однополюсного индикатора.

Для двухполюсного щуп с индикатором поставить на интересующий проводник или клемму, а второй щуп на ноль или соседнюю фазу. Как видно ничего сложного нет в работе с данными приборами. Помните об опасности работы под напряжением, и соблюдайте меры личной безопасности.

Напоследок рекомендуем просмотреть видео, в котором специалист рассмотрел существующие типы указателей напряжения и правила пользования данными устройствами:

Вот мы и рассмотрели виды, назначение и правила пользования указателем напряжения. Надеемся, предоставленная информация была для вас познавательной и полезной!

Будет интересно прочитать:

Описание и разновидности указателей напряжения

Индикаторы, или указатели напряжения, это переносные электротехнические конструкции, задача которых проверять наличие или отсутствие напряжения на токоведущих участках цепи. Чаще всего такая проверка требуется перед оснащением помещения системой заземления и перед началом выполнения строительных работ.

  1. Разновидности указателей напряжения
  2. Устройство и принцип работы
  3. Правила использования

Разновидности указателей напряжения

Индикаторы напряжения делятся на несколько видов в зависимости от конструктивных особенностей и доступного функционала. Основные классификации:

  • По мощности напряжения: индикатор до 1000В и свыше 1кВ.
  • По виду тока измерения: устройства, предназначенные для постоянного и переменного тока.
  • По количеству полюсов: на одно- и двухполюсные.
  • По типу индикатора: цифровые и с применением светодиодных лампочек.

Бесконтактный индикатор напряжения – инновационное устройство, которое получило широкое распространение благодаря безопасному использованию в разных, даже неблагоприятных обстоятельствах.

Устройство и принцип работы

Однополюсные устройства

Для вычисления наличия напряжения необходимо прикоснуться рабочим элементом к токоведущей детали. Заземление обеспечивается по человеческому телу при касании пальцем контакта, расположенного на указателе. Лампа начинает светиться, поскольку в результате вышеописанных манипуляций образуется ток небольшой величины, около 0,3 миллиампера.

Как правило, указатель низкого напряжения изготавливается в виде обыкновенной плоской отвертки или авторучки. Внутренняя полость корпуса оснащена неоновой или светодиодной лампочкой и резистором. В нижней части конструкции находится щуп и пружина, а в верхней контактная площадка, предназначенная для касания пальцами.

Такое устройство используется с целью проверки переменного тока, поскольку при постоянном осветительный элемент не будет светиться даже при наличии напряжения. Предпочтительнее однополюсный указатель использовать для контроля фазных проводников, фаз в патроне, розетке, переключателе.

Однополюсный индикатор допускается применять до 1000В без средств защиты, в частности резиновых перчаток.

Из недостатков конструкции стоит выделить малую чувствительность. Наличие напряжения отображается лишь в том случае, если его мощность более 90В.

Двухполюсные индикаторные конструкции

Такая конструкция включает в себя несколько отдельных частей, которые изготовлены из медного гибкого изолированного проводника и диэлектрического материала. Обе части соединены между собой.

Чтобы убедиться в наличии или отсутствии напряжения при помощи данной разновидности указателей, требуется прикоснуться к двум элементам устройства, между которыми должно проходить напряжение. Если напряжение есть, неоновая или светодиодная лампочка будут гореть под действием тока, протекающего через них.

Сила тока чрезвычайно мала и составляет всего несколько миллиампер. Однако этой величины достаточно, чтобы лампа выдавала устойчивый световой сигнал. Для ограничения силы тока к лампе последовательно подсоединен резистор.

На основании этой конструкции изготовляются индикаторы, предназначенные для измерения значений напряжения. Они оснащены специальной светодиодной шкалой, которая имеет градуировку на конкретные значения напряжения.

Читать еще:  Как устроен и работает мегаомметр

Приборы, предназначенные для напряжения свыше 1 кВ

Работают за счет эффекта свечения неоновой лампы. Загорается она в тот момент, когда сквозь ее контакты проходит емкостный ток зарядного конденсатора. Детали коммутируются согласно последовательной схеме подключения. Устройства с подобными конструктивными особенностями носят название высоковольтные. Их задача отслеживать показатели переменного напряжения. Какие-либо площадки для обеспечения заземления посредством человеческого тела отсутствуют.

Каждая модель имеет свои конструктивные особенности, но все они состоят из одинакового набора элементов: рабочая часть, в состав которой входит конденсатор, сигнальная лампа, корпус; изолирующая часть; рукоять указателя.

С целью обеспечения личной безопасности, использовать индикатор высокого напряжения можно только в резиновых перчатках. Перед эксплуатацией устройства требуется осмотреть его на предмет повреждений, убедиться в работоспособности и подаче сигнала.

Контроль осуществляется путем подноса к токоведущим частям устройства щупа, который при любых обстоятельствах находится под напряжением. Удостовериться в работоспособности можно с помощью мегомметра или источника повышенного напряжения. Указатель высокого напряжения можно проверить в гараже следующим образом: индикатор осторожно приблизить к одной из свечей работающего двигателя автомобиля, мопеда или мотоцикла.

С целью безопасного использования устройство запрещается заземлять, поскольку заземляющий провод может случайно прикоснуться к деталям под напряжением, что станет причиной поражения человека электрическим током. Высоковольтный указатель способен корректно отображать данные даже без подсоединения заземления.

Универсальные устройства

Такие конструкции используются с целью контроля фазы и нуля, а также для проверки напряжения и его значения. Величина для постоянного тока достигает не более 0,5кВ, а для переменного тока колеблется в диапазоне от 12 до 750 вольт. Устройства используются для прозвонки соединений в электрических коммуникациях.

Универсальный прибор дополнительно может оснащаться цифровым дисплеем, который отображает приблизительные данные. Несмотря на большое количество преимущественных особенностей, конструкция имеет низкую точность показаний. Основное достоинство – отсутствие источника питания.

Бесконтактные указатели необходимы для вычисления токопроводящих жил, находящихся под действием напряжения. Им вовсе не обязательно находиться на поверхности, могут быть скрыты в стенах или потолке. Особенность работы устройства – восприимчивость к электромагнитному переменному полю. Модели оснащены световой и звуковой индикацией.

Правила использования

Прежде чем приступать к использованию устройства, каждый раз важно осматривать его на наличие повреждений и качества изоляции, после чего убедиться в работоспособности индикатора. Нужно прикоснуться к фазе, заведомо зная, что она находится под напряжением. Если прибор неисправен, возникнет ошибка, ставшая причиной травмы или короткого замыкания. При использовании индикатора важно быть внимательным и осторожным, строго следовать следующим правилам:

  • Указатель в обязательном порядке должен соответствовать параметрам электрической сети. Убедиться в этом достаточно просто, необходимо лишь ознакомиться с маркировкой, расположенной на корпусе устройства.
  • Один из эффективных и простых в реализации способов избежать нежелательного контакта – держать свободную руку в кармане, в противном случае есть вероятность создания замкнутого контура для электрического разряда.
  • Во время проверки работоспособности нужно принять устойчивую позу, исключив вероятность падения или случайного касания заземленных проводников.

Чтобы свести к минимуму вероятность несчастных случаев, нужно четко следовать всем правилам и требованиям выполнения работ, а также использовать средства индивидуальной защиты. Используя однополюсные устройства, запрещается применять диэлектрические перчатки. Должен быть обеспечен контакт пальца специалиста и пластины, расположенной на ручке индикатора с целью заземления. Если при выполнении работ возникают трудности, лучше обратиться к электромонтажникам со стажем, которые сократят потраченное время и сберегут здоровье. Найти специалиста можно в РЭСе, энергопоставляющей компании или ЖЭКе, они предоставят всю необходимую информацию.

Указатель напряжения: однополюсной, применение

Некоторые работы в доме могут выполнять люди без специальной подготовки, не прибегая к услугам профессиональных электриков. Замена розеток, выключателей, ремонт настольных и потолочных светильников не требуют высокой квалификации.

Но, выполняя эти работы, нужно соблюдать правила безопасности, которые требуют проверять отсутствие напряжения на контактах электроприборов перед началом работ.

Однополюсный указатель напряжения – самый простой и доступный каждому прибор, показывающий наличие или отсутствие «фазы». Некоторые модели применяются и для поиска мет обрывов в проводах, шнурах и кабелях. Так как некоторые однополюсные указатели совмещают в себе функцию простенькой отвертки, их называют «индикаторными отвертками», а иногда – просто «индикаторами».

Достоинство индикаторов – для их работы не требуется второго провода. Они используют ток, проходящий от «фазы» к «земле» через указатель и тело человека, соединенные последовательно. Для человека этот ток не представляет опасности. Ему не препятствуют ни сопротивление обуви, ни материал пола, но пользоваться указателем в диэлектрических перчатках нельзя, работать он не будет. На практике были единичные случаи, когда индикаторная отвертка не определила наличие «фазы» в светильнике, если электрик стоял на сухой деревянной стремянке.

Виды указателей напряжения

Индикаторы напряжения бывают:

  • с неоновой лампой;
  • со светодиодами, работающие от батареек;
  • с жидкокристаллическим дисплеем;
  • бесконтактные;
  • многофункциональные.

Указатели с неоновыми лампами – самые дешевые. Их недостатки – малое напряжение зажигания и недостаточная яркость свечения. При ярком освещении их приходится прикрывать рукой, чтобы увидеть, светится ли лампа.

Указатель с неоновой лампой 1 Указатель с неоновой лампой 2

У светодиодных индикаторов порог зажигания меньше. Наличие батарейки позволяет выполнять с их помощью «прозвонку» цепей и использовать указатель, как бесконтактный. Если взяться за жало индикаторной отвертки и поднести ее торец с проводу, находящемуся под напряжением, лампочка загорится. Но, если она не загорится, это не будет доказательством отсутствия напряжения.

Светодиодный указатель напряжения

Недостаток светодиодных указателей – они светятся от наводок в проверяемой цепи, показывая «фазу» там, где ее нет.

Общий недостаток неоновых и светодиодных указателей – наличие пружинки, которая со временем ослабевает. Контакт внутри индикатора нарушается, и он перестает работать.

Этого недостатка лишены индикаторы с дисплеями и бесконтактные указатели напряжения. У индикаторов с дисплеями та же чувствительность, что и у светодиодных. Но они распознают наводки в цепях, указывая на дисплее значение напряжения ниже, чем 220В. Зато их показания не видно в темноте.

Бесконтактные указатели работают от батареек. Если их включить и поднести к фазному проводнику, они издают световой и звуковой сигналы. Это удобно при проверке полного отсутствия напряжения, но неприменимо в случаях определения «фазы» на проводниках, находящихся близко друг к другу. Для этого нужен контактный указатель.

Бесконтактный указатель напряжения

Многофункциональные индикаторы представляют собой мультиметр, совмещающий функции омметра, вольтметра и бесконтактного указателя.

Многофункциональный указатель напряжения

Каждый из указателей имеет недостатки и достоинства. Выбирая индикатор напряжения для собственных нужд, помните: хороший указатель – это тот, которым Вы . Главное – научиться верно понимать сигналы указателя.

Как пользоваться указателем напряжения?

Каждый раз перед началом работы с индикатором напряжения надо:

  • осмотреть прибор, убедиться в целостности корпуса;
  • прикоснуться к «фазе» и удостовериться, что прибор показывает ее наличие.
  • после проверки отсутствия напряжения в месте работы нужно повторить проверку исправности.

Такая последовательность действий указателя в ходе проверки. Ее придерживаются и профессиональные электрики при работе в промышленных электроустановках.

Не забывайте специального контакта на корпусе прибора при проверке. Иначе указатель работать не будет.

Указатели, индикаторы низкого напряжения

Указатели напряжения

Указателем напряжения зазывается такой электроизмерительный прибор, с помощью которого проверяется отсутствие или наличие напряжения в токоведущих частях оборудования или сети.

Назначение указателей напряжения

Используются указатели напряжения для поиска мест повреждений токоведущих частей оборудования или систем подачи электричества, проверке работоспособности электрических схем, для проведения в электроустановках контроля их работы, для определения отсутствия напряжения непосредственно на местах работы с электрооборудование и его токоведущими частями и т.п.

Диапазоны измерений

Существуют указателя напряжения для работы с токами высокого напряжения и низкого. По числовым диапазонам высоковольтные указатели напряжения измеряют наличие тока в токоведущих частях напряженность от 1 кВ. Низковольтные указатели напряжения предназначаются непосредственно для работы в сетях и электрооборудовании, в токоведущих частях которых значение напряжения не превышает 1 кВ.

Источники погрешностей

Причиной возникновения погрешностей могут быть разнообразные повреждения частей указателей напряжения, например, лампочки, предназначенной для световой сигнализации о результатах измерений, изоляции на держателях указателей напряжения и т.п.

Область применения указателей напряжения

Применяются в области ремонтных и конструкторских работ с электротехническими установками и соответствующим оборудованием. Также может использоваться для тестирования работоспособности соответствующего электрооборудования и электрических схем. В зависимости от типа указателя напряжения могут применяться к высоковольтным установкам или низковольтному оборудованию. Применение двухполюсных указателей напряжения может производиться в низковольтных электроустановках, как с переменным, так и с постоянным током. Для однополюсных указателей напряжения применение возможно только в низковольтных электроустановках с переменным током.

Технические характеристики указателей напряжения

Для низковольтных установок указатели напряжения делятся на однополюсные и двухполюсные. При работе с указателями напряжения необходимо учитывать, что связь с землей через человека происходит благодаря прикосновению пальцев руки к цепи. При этом протекает ток с силой 0,6 мА, что не является опасным для жизни. Конструкция однополюсных указателей напряжения базируется на последовательном включении соответствующего сопротивления резистора и лампочки, сигналящей о наличии тока в сети. При этом в изоляционный материал ручки указателя напряжения вшивается данная конструкция, сигналы которой видно через специально предусмотренное смотровое окно. Два контакта из металла, которые крепятся к резистору в виде наконечника прибора и к лампочке – металлический контакт плоской формы. Прикосновение однополюсного указателя напряжения должно производиться к определенной части электроустановки, которая подвергается проверке.

Читать еще:  Для чего нужны трансформаторы тока и чем они отличаются от трансформаторов напряжения

Для двухполюсного указателя напряжения характерно двойное прикосновение к установке, которая испытывается. В конструкцию двухполюсного указателя напряжения входит контакт-наконечник, провод и цоколь лампы, а также сама сигнальная лампа.

Смотрите также

Купить указатели, индикаторы низкого напряжения

В нашем интернет-магазине Вы можете приобрести указатели, индикаторы низкого напряжения с поверкой и доставкой по Санкт-Петербургу, по низким ценам.

Electricdom.ru

Сайт для домашнего электрика и не только

Индикаторы напряжения

Индикаторы (указатели) напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электрооборудования до 1000 В. Указатели напряжения бывают двух типов — однополюсные и двухполюсные.

Однополюсные индикаторы


Однополюсный индикатор напряжения имеет электрическую схему, состоящую из
газоразрядной индикаторной лампы с добавочным резистором контакта —
наконечника и контакта на торцевой части указателя. Корпус индикатора сделан
из изоляционного материала и имеет упорное кольцо.

При проверке наличия напряжения касаются пальцем контакта на торцевой части индикатора. При
наличии напряжения через индикатор проходит емкостной ток, обусловленный
емкостью человек-земля. Недостатком таких индикаторов являются возможность
свечения лампы от наведенного напряжения.

С помощью такого индикатора можно определить наличие или отсутствие напряжения на отсоединенных проводах, контактных колодках, при проверке патронов ламп, подключении выключателей, предохранителей. Нельзя определить скрытую проводку и порядок подключения фаз в сетях 380В, может использоваться только в сети переменного тока.

Двухполюсные индикаторы

Двухполюсный индикатор напряжения состоит из двух корпусов, выполненных из изолирующего материала.
Корпуса соединены между собой гибким изолированным проводом.
Электрическая схема такого индикатора состоит из газоразрядной индикаторной
лампы, которую шунтирует резистор, добавочного резистора и контактов — наконечников.
Шунтирование резистором индикаторной лампы делает индикатор
нечувствительным к наводкам напряжения. При наличии напряжения через
индикатор пойдет ток и индикаторная лампа будет светиться.

Бывают такие ситуации, когда пропадает или уменьшается напряжение на одной из фаз сети 380В. Может неустойчиво работать или остановиться электродвигатель. В таком случае лучше пользоваться двухполюсным индикатором, проверить наличие напряжения между фазами или между фазой и корпусом двигателя. Однополюсный индикатор будет показывать наличие напряжения в трех фазах.

Можно выполнять те же действия, что и с однополюсным индикатором, также нельзя определить скрытую проводку,
но этот индикатор позволяет определить порядок подключения фаз в сетях 380В, может использоваться в сетях как переменного так и постоянного тока.

Указатель напряжения до 1000в и выше: увн 80, унн комби и увн 10

Для начала монтажных или ремонтных работ на электрических станциях и проводах нужно обязательно проверить показатели сети, отсутствие тока или его параметры. Для этого используется указатель напряжения, который может определить наличие вольтажа и его совпадения до 1000в.

Описание и принцип работы

Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).

Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.

Фото — индикатор с цифровым дисплеем

В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.

Фото — УН ПИН-90

Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения. Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.

Фото — однополюсная модель

Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.

Фото — импортный УН DT-9902

Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал. Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

  1. У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
  2. Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
  3. Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
  4. В отдельных моделях рабочая часть соединяется с индикатором;
  5. Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.

Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.

Видео: UT 15В индикатор напряжения

Технические характеристики

Указатели напряжения для фазировки обязательно имеют сертифицированные параметры качества. Они зависят от конкретной модели прибора, рассмотрим данные на примере УННУ-40-1000:

Максимальное количество ВольтОт 40 до 1000
Максимальная нагрузка индикаторов, Вольт40
Сила тока на указателях при наибольших показателях, мА10
Рабочее время, секундыДо 10
Размер провода, м1,0
Рабочая (без изоляции) часть указателя, длина в мм7,0
Диапазон рабочих температур, °С
максимальная влажность, %
от -45 до +40
до 98
Максимально допустимые размеры упаковки170х80х30
Эксплуатационный срокДо 5 лет

Двухполюсный указатель рабочего напряжения типа УНН Комби имеет параметры аналогичные УННДП 12 660 (кроме максимального напряжения 660 В и рабочих температур до +35):

Рабочая нагрузка, Вольт12 – 1000
Нагрузка индикаторов, Вольт90
Сила тока, мА5
Размер провода, м1,0
ИндикаторыСветодиодный, светозвуковой
Диапазон рабочих температур, °С0 … +40
Эксплуатационный срокДо 6 лет

Фото — УНН Комби

Схожие технические характеристики имеет двухполюсный указатель напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2 и УВНИ 150 А. Их паспорт качества отличается лишь по данным нагрузки и сроку эксплуатации.

Фото — УН Лоцман-2

Параметры однополюсного УВН 80:

Максимальное количество Вольт6 — 10
Диапазон рабочих температур, °С-40 … +45
Влажностьдо 80
Размер ручки (в этой модели это отвертка)120
Изоляция, мм270

Технические данные однополюсного УВНБУ 6–35:

Напряжение, Вольт6/35
Типы работыКонтактный режим, бесконтактный режим
Ток на креплениях, мА70
Диапазон температурОт -40 до +40
Питание, Вольт3
Диапазон действия, см40 (в бесконтактном режиме)

Очень интересная модель УНВЛ-0,4 используется в основном на воздушных линиях электропередач. У него следующие параметры:

Нагрузка, В25
Максимальные показатели Вольт400
Размер провода, м1,5
Срок эксплуатации7 лет

Помимо этого, все модели имеют гарантию год, но только при условии регулярной проверки перед началом работы. При покупке всегда обращайте внимание на наличие данных ГОСТ, сертификата и соответствия качества и возможности проверку перед приобретением. Каждые полгода нужно производить калибровку датчика на специальном оборудовании.

Его особенностью является то, что рабочий контакт выполнен в виде крюка, который цепляется на провод независимо от высоты. Сейчас в продаже есть более новая модель для определения напряжения – это указатель УВНУ-10ФБ Поиск 1, где за крепление контактов на токоведущих частях проводов или машин отвечает штанга. Пользоваться прибором этого типа очень просто – высота регулируется при помощи ручных манипуляций, кроме того, можно зафиксировать длину выдвигающейся части.

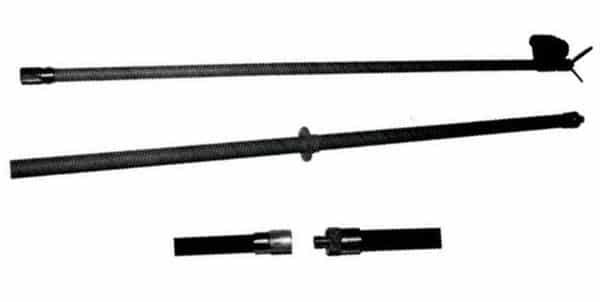

Фото — УВНУ-10ФБ Поиск 1

Купить указатель напряжения можно в любом городе в специализированных электрических магазинах, но цена будет зависеть от того, кто производитель и типа прибора. Двухполюсные устройства дороже, чем однополюсники. Стоимость также варьируется от города покупки. Например, в Москве определенный УН может стоить выше, чем в Екатеринбурге или Новосибирске.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
