Какие бывают реле

Разновидности реле защиты и релейных защит

Реле называется устройство, в котором осуществляется скачкообразное изменение (переключение) выходного сигнала под воздействием управляющего (входного) сигнала, изменявшегося непрерывно в определённых пределах.

Релейные элементы (реле) находят широкое применение в системах автоматики, так как с их помощью можно управлять большими мощностями на выходе при малых по мощности входных сигналах; выполнять логические операции; создавать многофункциональные релейные устройства; осуществлять коммутацию электрических цепей; фиксировать отклонения контролируемого параметра от заданного уровня; выполнять функции запоминающего элемента и т. д. Наибольшее применение реле находят в области релейной защиты и автоматики.

Реле классифицируются по различным признакам: по виду входных физических величин, на которые они реагируют; по функциям, которые они выполняют в системах управления; по конструкции и т. д. По виду физических величин различают электрические, механические, тепловые, оптические, магнитные, акустические и т.д. реле. При этом следует отметить, что реле может реагировать не только на значение конкретной величины, но и на разность значений (дифференциальные реле), на изменение знака величины (поляризованные реле) или на скорость изменения входной величины.

Реле обычно состоит из трех основных функциональных элементов: воспринимающего, промежуточного и исполнительного. Воспринимающий (первичный) элемент воспринимает контролируемую величину и преобразует её в другую физическую величину. Промежуточный элемент сравнивает значение этой величины с заданным значением и при его превышении передает первичное воздействие на исполнительный элемент. Исполнительный элемент осуществляет передачу воздействия от реле в управляемые цепи. Все эти элементы могут быть явно выраженными или объединёнными друг с другом. Воспринимающий элемент в зависимости от назначения реле и рода физической величины, на которую он реагирует, может иметь различные исполнения, как по принципу действия, так и по устройству.

По устройству исполнительного элемента реле подразделяются на контактные и бесконтактные.

Контактные реле воздействуют на управляемую цепь с помощью электрических контактов, замкнутое или разомкнутое состояние которых позволяет обеспечить или полное замыкание или полный механический разрыв выходной цепи.

Бесконтактные реле воздействуют на управляемую цепь путём резкого (скачкообразного) изменения па раметров выходных электрических цепей (сопротивления, индуктивности, емкости) или изменения уровня напряжения (тока). Основные характеристики реле определяются зависимостями между параметрами выходной и входной величины.

По способу включения реле разделяются:

  • Первичные – реле, включаемые непосредственно в цепь защищаемого элемента. Достоинством первичных реле является то, что для их включения не требуется измерительных трансформаторов, не требуется источников оперативного тока и не требуется контрольных кабелей.
  • Вторичные — реле, включаемые через измерительные трансформаторы тока или напряжения.

Наибольшее распространение в технике релейной защиты получили вторичные реле, к достоинствам которых можно отнести: они изолированы от высокого напряжения, расположены в удобном для обслуживания месте, выполняются стандартными на ток 5(1) А или напряжение 100 В независимо от тока и напряжения первичной защищаемой цепи.

По исполнению реле классифицируются:

  • Электромеханические или индукционные — с подвижными элементами.
  • Статические — без подвижных элементов (электронные, микропроцессорные).

По назначению реле подразделяются:

  • Измерительные реле. Для измерительных реле характерно наличие опорных элементов в виде калиброванных пружин, источников стабильного напряжения, тока и т.п. Опорные (образцовые) элементы входят в состав реле и воспроизводят заранее установленные значения (называемые уставкой) какой-либо физической величины, с которой сравнивается контролируемая (воздействующая) величина. Измерительные реле обладают высокой чувствительностью (воспринимают даже незначительные изменения контролируемого параметра) и имеют высокий коэффициент возврата (отношение воздействующих величин возврата и срабатывания реле, например, для реле тока — Кв=Iв / Iср).
  • Реле тока реагируют на величину тока и могут быть: — первичные, встроенные в привод выключателя (РТМ); — вторичные, включенные через трансформаторы тока: электромагнитные — (РТ-40), индукционные — (РТ-80), тепловые — (ТРА), дифференциальные — (РНТ, ДЗТ), на интегральных микросхемах — (РСТ), фильтр — реле тока обратной последовательности — (РТФ).
  • Реле напряжения реагируют на величину напряжения и могут быть: — первичные — (РНМ); — вторичные, включенные через трансформаторы напряжения: электромагнитные – (РН-50), на интегральных микросхемах — (РСН), фильтр — реле напряжения обратной последовательности — (РНФ).
  • Реле сопротивления реагируют на величину отношения напряжения и тока — (КРС, ДЗ-10);
  • Реле мощности реагируют на направление протекания мощности КЗ: индукционные – (РБМ-170, РБМ-270), на интегральных микросхемах — (РМ-11, РМ-12).
  • Реле частоты реагируют на изменение частоты напряжения — на электронных элементах (РЧ-1, РСГ).
  • Цифровое реле — это многофункциональное программное устройство, одновременно выполняющее функции реле тока, напряжения, мощности и т.д.

Реле могут быть максимальные или минимальные . Реле, срабатывающие при возрастании воздействующей на него величины называются максимальными, а реле, срабатывающие при снижении этой величины, называются минимальными.

Логические или вспомогательные реле подразделяются на:

  • Реле промежуточные передают действие измерительных реле на отключение выключателя и служат для осуществления взаимной связи между элементами релейной защиты. Промежуточные реле предназначены для размножения сигналов, полученных от других реле, усиления этих сигналов и передачи команд другим аппаратам: электромагнитные постоянного тока – (РП-23, РП-24), электромагнитные переменного тока – (РП-25, РП-26), электромагнитные постоянного тока с замедлением при срабатывании или отпадании – (РП-251, РП-252), электронные на интегральных микросхемах — (РП-18),
  • Реле времени служат для замедления действия защиты: электромагнитные постоянного тока – (РВ-100), электромагнитные переменного тока – (РВ-200), электронные на интегральных микросхемах — (РВ-01, РВ-03 и ВЛ)
  • Реле сигнальные или указательные служат для регистрации действия как самих реле, так и других вторичных аппаратов (РУ-21, РУ-1).

По способу воздействия на выключатель реле разделяются:

Виды реле и применение. Работа и назначение. Особенности

Реле – это выключатели, применяемые для разъединения, переключения и соединения электрических цепей с целью создания определенных условий эксплуатации приборов. Эти коммутационные устройства питания предложены в продаже в широком ассортименте разновидностей, отличающиеся по конструктивным особенностям и типу поступающего сигнала.

Сфера применения

Различные виды реле используются в разнообразных направлениях:

  • Управление электрических систем.
  • Защиты систем от скачков напряжения.
  • Обеспечения бесперебойной работы приоритетного оборудования.
  • Автоматизации оборудования.

От функционирования данных устройств зависит фактическая целостность систем целиком или отдельного дорогостоящего оборудования. В связи с этим к релe предъявляются строгие требования, такие как надежность, чувствительность и быстродействие. Отдельные устройства способны реагировать на изменение параметров в выбранном порядке. К примеру, при возникновении аварийных ситуаций они отключают только поврежденные участки систем, в то время как все остальные элементы продолжат функционировать бесперебойно.

Виды реле
  • Электронные.
  • Герконовые.
  • Электротепловые.
  • Для извлечения временной выдержки.
  • Реле света.
  • Электромагнитные.
  • Приоритета.
Электронные

Такие устройства обычно применяются для подключения больших силовых нагрузок. Они подают и отключают напряжение на электрическую цепь. Электронные релe оснащаются полупроводниковым элементами (Резисторы, конденсаторы, транзисторы, диоды, микросхемы и т.п.). Они реагируют на изменение параметров напряжения. Такие устройства можно встретить и в электросистеме транспортных средств. К примеру, блок электронных релe контролирует расход энергии и величину напряжения на клеммах аккумулятора. Также он выполняет функцию управления системой освещения.

Герконовые

Такие виды реле представляют собой герконовую катушку. Внешне они выполнены в виде баллона, внутри которого создан вакуум или закачен специальный инертный газ. В таких условиях располагаются соединительные элементы из пермаллоя в виде проволоки с контактами и покрываются тонким золотым или серебряным напылением. Геркон располагается в центре электрического магнита или находится под воздействием его поля. В то время, когда ток подается на обмотку, образуется магнитный поток, который намагничивает пружины и запирает контакты. Обычно реле герконового типа применяется для переключения электрических цепей.

Герконовые релe бывают замыкающими, переключающими или размыкающими. Неоспоримым преимуществом подобных устройств являются их небольшие габариты, доступная стоимость, а также отсутствие трущихся частей, что обеспечивает их большим ресурсом. Их контактная группа полностью защищена от влаги, и располагается в благоприятных условиях вакуума или специального газа, что повышает надежность.

При использовании герконовых реле потребуется избегать применения таких устройств вблизи от источника ультразвука, который отрицательно влияет на электрические параметры датчика. Такой же эффект создает и стороннее магнитное поле. Также нужно учитывать, что герконовые реле не переносят механических повреждений. Зачастую применяемая у них колба изготавливается из стекла, поэтому если его разбить, то устройство не сработает. Также нужно учитывать, что при подаче больших токов контакты герконов самопроизвольно размыкаются, поэтому такое оборудование должно эксплуатироваться только в тех системах, параметры напряжения в которых соответствуют техническим возможностям реле, прописанным в его инструкции. Такая же проблема с самовольным размыканием и замыканием контактов наблюдается и при работе с низкочастотным напряжением.

Электротепловые

В устройстве таких релe применяются биметаллические пластины (слои из разных металлов). В принципе работы оборудования лежит разный коэффициент расширения при разогреве пластин. При достижении определенного показателя нагрева осуществляется отключение или переключение параметров электрического тока.

Обычно тепловые релe применяют при подключении электрических двигателей. Если оборудование начинает работать на износ в результате увеличения нагрузки, то увеличивается расход количества энергии. Как следствие через релe проходит значительно больше электричества, что и приводит к его разогреву. Столь серьезные нагрузки обычно сопровождаются аварийными ситуациями, поэтому и применяется тепловое релe, которое прекратит подачу питания на оборудование. После того как биметаллические пластины в термореле остынут, электродвигатель снова удастся запустить. На термических релe может иметься колесико регулировки температуры, а иногда предусматривается кнопка принудительного запуска.

Тепловые виды реле также бывают разных типов. Они могут применяться для трехфазных или обычных электросетей. Есть устройства, в которых температура контролируется с помощью чувствительного щупа, прикладываемого непосредственно к оборудованию. Также бывают устройства, в которых вместо металлических пластин применяются специальные сплавы. При достижении определенных температур они расплавляются, тем самым полностью разрывая цепь. Эти устройства отличаются высокой скоростью срабатывания. Их принцип работы практически идентичен предохранителям. Для последующего запуска оборудования необходимо полностью сменить релe или расплавленный проводник, если это конструктивно предусматривается. Подобные устройства обычно устанавливаются непосредственно на оборудование как последняя стадия защиты от перегорания.

Читать еще:  Устройство защитного отключения для водонагревателей
Релe временной выдержки

Такие виды релe являются очень распространенными во многих сферах промышленности и бытовой жизни. Они позволяют подавать и отключать напряжения с короткими промежутками времени между действиями. В них применяются специальные замедляющие схемы, позволяющие создавать паузу в передаче электричества по цепи на несколько секунд. Продолжительность разрыва зависит от сферы применения релe. Именно эти устройства работают в автомобилях при включении поворотных сигналов. Релe подает питание на лампочку и отключает его, многократно повторяя такое действие. Подобные устройства используются и на световых гирляндах, применяемых для украшения елки. Увидеть в работе релe временной выдержки можно и на мигающих светофорах, которые стоят на железнодорожных переездах и т.д.

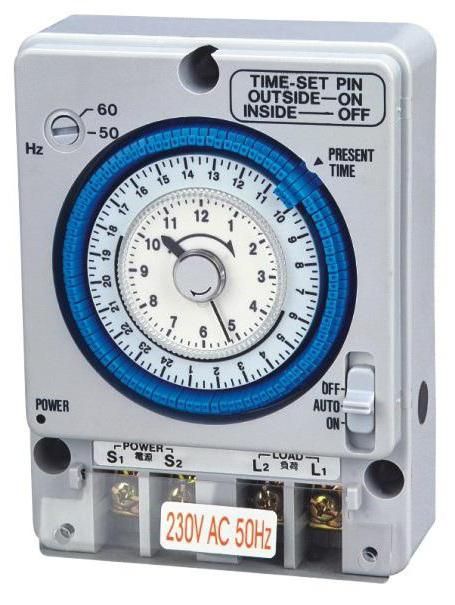

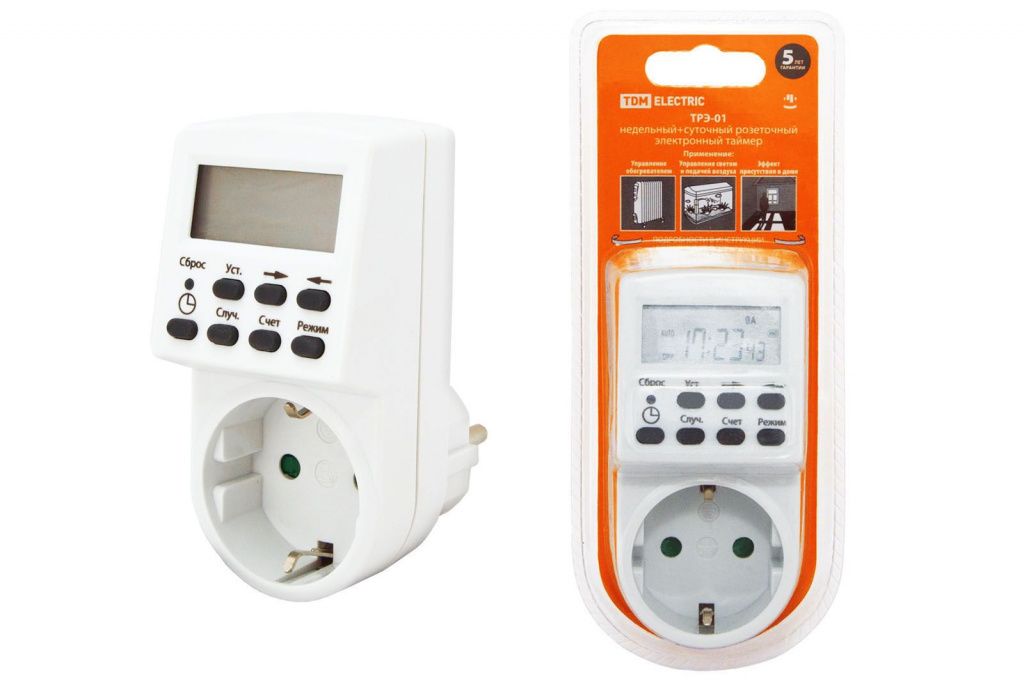

Таймер света

Такие виды реле весьма схожи с устройствами для извлечения временной выдержки. Они применяются для контроля за осветительным оборудованием, а точнее его запрограммированным включением и отключением в определенные часы. Релe выпускаются для промышленных и бытовых нужд. Промышленные таймеры света используются в крупных теплицах, животноводческих предприятиях и т.д.

В бытовой жизни подобные устройства можно встретить в домашних аквариумах, где они включают и отключают свет в строго заданном режиме. Таким образом, таймер света выполняет роль посредника, который подает напряжение на протяжении определенного времени, после чего его отключает. Фактически к устройству можно подключить и нагреватель, вентилятор или прочее электрооборудование, которое должно работать в определенные часы.

Подобные устройства могут быть электронными или электромеханическими. Электронные работают бесшумно, в то время как электромеханические создают незначительный гул. Электромеханические не имеют собственного источника питания, поэтому в случае пропажи напряжения в сети, установленные настройки времени сбиваются.

Электромагнитные

Их принцип работы основан на воздействии магнитного поля, которое создается током в статической обмотке, на имеющийся в конструкции якорь. Такое оборудование реагирует на значение тока подаваемого на обмотку. Электромагнитные релe бывают двух разновидностей: переменного и постоянного тока

Релe переменного тока срабатывает при подаче на его обмотку переменного тока определенной установленной частоты. Подобные виды релe производится со средним током нагрузки до 320А и напряжением до 1,6 кВ. Устройства данного типа широко применяются на промышленном оборудовании, а также на некоторых разновидностях бытовой техники. Их можно встретить в конструкции медицинского оборудования, холодильников, телевизоров, и практически любой бытовой техники. Самые мощные устройства применяются на промышленных станках.

Релe постоянно тока предназначено для работы в сетях с постоянным напряжением. Такие устройства могут быть нейтральными или поляризованными. Якорь поляризованных релe меняет направление своего движения в зависимости от полюсов питания. Нейтральные устройства не зависят от полярности напряжения.

Коммутаторы приоритета

Такие виды реле управляют подключением потребителей тока и реагируют на чрезмерное увеличение нагрузки. В результате устройство отключает менее необходимые потребители. Таким образом, применение таких систем позволяет не обесточивать всю цепь. Подобные устройства выпускаются как для промышленных, так и бытовых нужд. Бытовые релe приоритета монтируется на DIN-рейку в электрощитке дома или квартиры. К нему подключается сразу две или более электролинии для питания розеток или оборудования. Одна из них является приоритетной. При чрезмерном потреблении энергии, объем которого является опасным для электропроводки, устройство отключит неприоритетные цепи потребления, тем самым уменьшив нагрузку. В том же случае когда релe приоритета не применяется, то срабатывает автоматический выключатель, который обеспечивает всю систему.

Применение реле давления в системе водоснабжения

Use of the relay of pressure in the system of water supply

Keywords: pressure relay, pump, water supply

The first relays of pressure for the systems of water supply were developed by the German company CONDOR in the thirties of the last century for management of work as pumps. Today use of the relay of pressure was strongly included into practice of water supply. In the main relay of pressure it is used for automatic turning on / switching off of the pumps used to needs of economic and drinking and fire-water supply.

Первые реле давления для систем водоснабжения были разработаны немецкой компанией CONDOR в 30-х годах прошлого века для управления работой насосами. Сегодня применение реле давления прочно вошло в практику водоснабжения. В основном реле давления используется для автоматического включения/выключения насосов, применяемых для нужд хозяйственно-питьевого и противопожарного водоснабжения.

Применение реле давления в системе водоснабжения

Первые реле давления для систем водоснабжения были разработаны немецкой компанией CONDOR в 30-х годах прошлого века для управления работой насосами. Cегодня применение реле давления прочно вошло в практику водоснабжения. В основном реле давления используется для автоматического включения/выключения насосов, применяемых для нужд хозяйственно-питьевого и противопожарного водоснабжения. Кроме того, реле давления также устанавливают контроль над уровнем воды в резервуарах для автоматического заполнения или опорожнения емкостей, в системах полива и орошения и других инженерных системах, где требуется поддерживать давление в заданных пределах.

Реле давления бывают электромеханическими, электроконтактными и электронными. Рассмотрим подробнее перечисленные типы реле.

Электромеханическое реле представляет собой устройство, в котором установлены специальные пружины, с помощью которых определяются значения минимального и максимального давления, и две пары контактов, которые служат для подключения насоса к электрической сети. При использовании с насосами водоснабжения при достижении отметки, соответствующей минимальному давлению, контакты замыкаются, и насос включается, при достижении максимальной отметки контакты размыкаются, и насос прекращает подачу воды.

Недостатками электромеханических реле являются: сложность настройки, низкая точность, изменение параметров настройки реле в зависимости от температуры и длительности срока работы реле. Преимуществами – низкая цена и привычность для пользователей.

Электроконтактное реле представляют собой манометр со встроенной системой контактов. Преимущества у данного типа реле следующие: удобство настройки, возможность визуального обзора, более высокая точность чем у электромеханических реле.

Недостатками являются: высокая цена по сравнению с электромеханическими реле; необходима установка дополнительного реле, так как электроконтактное реле не в состоянии управлять насосом напрямую.

Электронные реле отличают следующие преимущества: высокая точность по сравнению с электромеханическими реле, цифровая индикация давления позволяет визуально отслеживать заданные параметры давления, легкость и широкий диапазон настроек для разных функций.

Электронное реле объединяет в себе стандартное реле давления и реле протока, реле сухого хода, что позволяет выполнять следующие функции: защита насоса от сухого хода, то есть его автоматическое выключение в том случае, если вода перестает поступать к насосу. Для возобновления водоснабжения, электронное реле автоматически через заданные промежутки времени будет включать насос, при этом будет проводится тестирование на наличие движения воды. Кроме того, реле имеет функцию контроля наличия утечки, разрывов, исправности гидроаккумулятора, медленного изменения давления для малодебитных скважин, а также принудительного отключения насоса при его длительной работе.

Исключено ложное срабатывания электронного реле при резких бросках давления в системе.

В том числе возможна дополнительная функция режима полива.

Стоимость электронных реле выше, чем механических. Также электронные реле обладают большей чувствительностью к качеству воды, и рекомендуется установка сетчатого фильтра, который будет защищать реле.

В то же время практически многие современные насосы имеют встроенные фильтры очистки воды и обратный клапан. Кроме того, они оснащены специальными штуцерами для подключения реле давления. Поэтому, если реле изготовлено во влагозащищенном корпусе, его можно установить вместе с насосом непосредственно в колодце.

Подбору реле давления должно быть уделено особое внимание, так как от него зависит безаварийное функционирование как всей системы в целом, так и отдельных ее элементов.

Основные характеристики

Обычно реле давления имеет следующие основные характеристики:

  • давление включения – давление, при котором происходит включение насосной станции;
  • давление выключения – давление, при котором происходит выключение насосной станции;
  • перепад давления – разница между давлением выключения и давлением включения;
  • максимальное давление выключения – это то максимальное давление, при котором происходит отключение насосной станции.

Дополнительные характеристики

Дополнительными характеристиками, которые следует учитывать при выборе реле давления, являются:

  • напряжение питания, В, и частота тока, Гц;
  • максимально допустимая сила тока, А;
  • температура рабочей среды, °C;
  • влагозащищенность.

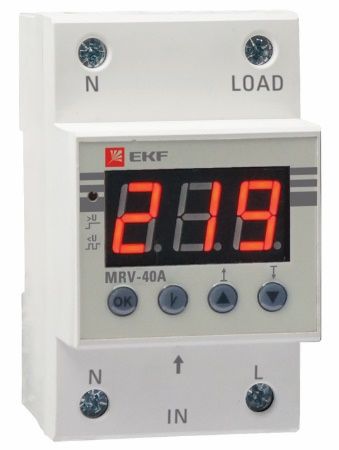

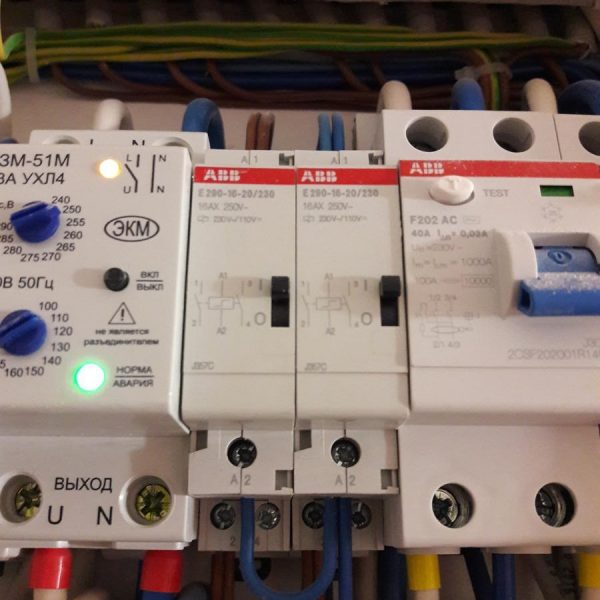

Какие бывают реле

От качества электрической сети напрямую зависит долговечность и работоспособность практически всех бытовых приборов, присутствующих в современном жилище. И в связи с этим вполне объяснимо желание многих пользователей обезопасить собственное имущество от негативных влияний энергоресурса поставив в свой квартирный щиток реле напряжения.

Сетевые организации не спешат делать реконструкции и модернизации линий электропередач, подстанций и трансформаторов. Тем временем ситуация только усугубляется, поэтому колебания напряжения в наших сетях довольно-таки частое явление.

  • Замыкание одной из фаз на нейтраль, в итоге в розетке будет 380 Вольт;
  • Отгорание (обрыв) нуля, если у вас в это время низкая нагрузка, то напряжение будет тоже стремится к 380 В;
  • Неравномерное распределение нагрузки по фазам (перекос), в итоге на наиболее загруженной фазе напряжение снижается, и если к ней подключены холодильник и кондиционеры, то высокая вероятность, что они сломаются;
Читать еще:  Каким проводом делать разводку в щитке

Токовая нагрузка

Является важной характеристикой при выборе реле напряжения, ведь именно она показывает какую электрическую мощность может пропустить через себя защитный прибор. Однако, выбирая реле напряжения в собственный дом или квартиру, следует иметь в виду, что в большинстве случаев на шильдике устройства указывается не ток, при котором реле может безаварийно срабатывать (отключать силовые контакты), а его рабочее значение, которое несколько ниже (уровень пропускания нагрузки). Ввиду чего многие производители защитного оборудования рекомендуют пользователям учитывать данные особенности и подбирать РН на 20 – 30% выше, нежели суммарная пропускаемая мощность.
Так, например, если на вводе в квартиру или дом применяется автоматический выключатель на 16 А, то реле напряжения желательно применять на ток 20…25 А, то есть на одну ступень стандартного ряда выше и далее по алгоритму.
То есть по сути дела реле напряжения выбирается из стандартного ряда в зависимости от уровня токопотребления (будь то 6, 10, 16, 25, 32, 40, 50 А).

Реле постоянного и переменного тока

В любом жилом помещении или промышленном учреждении требуется устанавливать специальные защитные устройства, которые предохраняют от перенагрузок сети и коротких замыканий. Реле тока используется для контроля работы двигателя, трансформаторов и прочих электрических приборов.

Назначение и виды

Реле контроля тока – это устройство, которое реагирует на резкие перепады величины поступающего электрического тока и при необходимости отключает питание определенного потребителя или всей системы электрообеспечения. Его принцип действия основан на сравнивании внешних электрических сигналов и мгновенном реагировании при их несовпадении с параметрами работы прибора. Используется для работы генератора, насоса, двигателя автомобиля, станочного оборудования, бытовых приборов и прочего.

Фото — OptiDin ОМ-110

Существуют такие виды приборов постоянного и переменного тока:

  1. Промежуточные;
  2. Защитные;
  3. Измерительные;
  4. Давления;
  5. Времени.

Промежуточное устройство или реле максимального тока (РТМ, РСТ 11М, РС-80М, РЭО-401) применяется для размыкания или замыкания цепей определенной электрической сети при достижении определенного значения тока. Чаще всего используется в квартирах или домах с целью повышения защиты бытового оборудования от скачков напряжения и силы тока.

Фото — схема РТЗ – 50

Принцип действия теплового или защитного прибора основан на контроле температуры контактов определенного прибора. Оно используется для защиты приборов от перенагревания. К примеру, если утюг перегреется, то такой датчик автоматически отключит питание и включит его после остывания прибора.

Фото — РСТ-80АВ

Статическое или измерительное реле (РЭВ) помогает замыкать контакты цепи при появлении определенного значения электрического тока. Его главное назначение – это сравнение имеющихся параметров сети и необходимых, а также быстрое реагирование на их изменение.

Реле давления (РПИ-15, 20, РПЖ-1М, FQS-U, FLU и прочие) необходимо для контроля жидкости (воды, масла, нефти), воздуха и т. д. Используется для отключения насоса или прочего оборудования при достижении установленных показателей давления. Часто используются в водопроводных системах и на станциях техобслуживания авто.

Реле выдержки времени (производитель EPL, Danfoss, а также модели РТВ) необходимы для управления и замедления реагирования определенных приборов при обнаружении утечки тока или других неполадках в сети. Такие приборы релейной защиты применяются как в быту, так и в промышленности. Они препятствуют преждевременному включению аварийного режима, срабатыванию УЗО (оно же дифференциальное реле) и автоматических выключателей. Схема их установки часто сочетается с принципом включения в сеть защитного оборудования и дифов.

Помимо этого также бывают электромагнитные реле напряжения и тока, механические, твердотельные и т. д.

Твердотельное реле – это однофазное устройство для коммутации больших токов (от 250 А), обеспечивающее гальваническую защиту и изоляцию электрических цепей. Это, в большинстве случаев, электронное оборудование, предназначенное для быстрого и точного реагирования на возникновение проблем в сети. Еще одним преимуществом является то, что такое токовое реле можно сделать своими руками.

По конструкции реле классифицируются на механические и электромагнитные, а сейчас уже, как сказано выше, на электронные. Механическое может использоваться в различных условиях работы, для его подключения не требуется сложная схема, оно долговечное и надежное. Но вместе с этим, недостаточно точное. Поэтому сейчас в основном используются его более современные электронные аналоги.

Фото — РТ85

Конструкция и принцип работы

Реле постоянного тока состоит из следующих элементов:

  1. Электромагнита;
  2. Контактов;
  3. Якоря;
  4. Пружин;
  5. Отводы для соединения с сетью.

Когда регулятор включается в сеть, катушка начинает получать электрическую энергию. После этого якорь притягивается к металлическому сердечнику и происходит перелет контактов. Вместе с этим происходит замыкание контактов приборов, подключённых в цепь реле. При этом если электрический ток не подается (к примеру, при отсутствии электричества) или подается, но неравномерно (в сети наблюдаются скачки), то контакты присоединенных устройств оттягиваются вверх, после чего цепь размыкается.

Фото — чертеж

Действие может варьироваться в зависимости от конструкции и назначения прибора. К примеру, твердотельные реле (ТТР) типа KIPPRIBOR содержат в конструкции дополнительные силовые ключи на симисторах и тиристорах, что повышает их эффективность. Отдельно нужно отметить пропускную способность, ведь есть устройства, рассчитанные на малые токи и большие.

Фото — конструкция

Технические характеристики

Выбор реле – это довольно серьезная задача, для осуществления которой очень важно подобрать максимально подходящий прибор. Рассмотрим описание и параметры нескольких популярных устройств отечественного и зарубежного производства.

РП 8 – промежуточная модель, включаются только для временного контроля, не используются для постоянного мониторинга. Доступные и простые в эксплуатации.

Ток, А8
Напряжение, В24
Отключение Uн, В0,7
Климат–20 +40° С
Долговечность, число срабатываний1 млн
Сопротивление, Ом92
Время срабатывания, сек0,6

SG/C-1RW – это калориметрическое однофазное реле вентилятора для контроля потока воздуха. Инструкция по эксплуатации также говорит о том, что их можно использовать в системах кондиционирования.

Ток, А6
Напряжение, кВ1,5
Изменение потока, м/с0,1–30
Температурный градиент, градусы15
Рабочее давление, бар10
ЗащитаIP67

Нейтральные малогабаритные реле тока чаще всего используются в железнодорожном транспорте, рассмотрим характеристики модели НМШМ1-1000/560 на 24 В и параметрами срабатывания 45.

ОбмоткаМедная
Сопротивление катушек, Ом1000/560
Перегрузка, В45 В
Напряжение, В24

РТД – это двухстабильное устройство, которое применяется в системах аварийного обеспечения, они работают как от постоянного, так и от переменного электричества. Главным отличием является то, что устройство может использоваться для включения в сеть при повышенных вибрациях и даже сейсмологической активности. РТД 11:

Напряжение, В40
Ток, А0,05
Время срабатывания, с0,1
Износостойкость, млн4
Погрешность срабатывания, %10

Отдельно нужно сказать про трехфазное реле максимального тока РТ40, которое используется в сетях аварийного обеспечения, как устройство косвенного действия. РТ40/2:

Уставки тока, А0,5…2,0
Срабатывание, А0,5…1,0
Износостойкость40млн
Напряжение, В24
Климатическое исполнениеУХЛ

РТФ-8 – реле обратного действия или последовательности. Обозначение:

  • Р – реле;
  • Т – тока;
  • Ф – фильтровое.
Ток, А1–5
Напряжение, В220
Частота, Гц50
Температуры работы, градусы-10 до +40
Износостойкость, млн. циклов1,5

Датчик-реле потока воздуха ДРПВ-1:

Скорость потока, м/секот 4,0 до 10
Сечение воздуховода, мм150х180
Взрывозащита1ExdIIBT4
Выходной сигнал0,05 до 0,5 А
Параметры окружающей средыот — 10 до + 50 98% при температуре 35°С
Габаритные размеры, мм276x143x248

Видео: реле контроля тока

Обзор цен

Купить любое реле для контроля тока можно в специальных электромагазинах. Цена зависит от марки и области использования определенной модели:

Какие бывают реле времени? Принцип работы, виды реле и их маркировка. Схема подключения и советы по выбору (130 фото + видео)

При подключении отдельных компонентов электрической цепи используется реле времени, которое обеспечивает требуемый временной интервал. Такие блоки задержки времени чаще всего применяются в схемах автоматического управления, когда требуется подключение устройства после поступления базового командного сигнала. Реле времени имеют разную конструкцию, а поэтому задействуются в промышленных и бытовых условиях.

Краткое содержимое статьи:

Разновидности по конструктивному исполнению

В зависимости от конструктивных особенностей существуют три варианта изготовления, что видно на фото реле времени:

  • Блочные – имеют внешний тип установки. Особенность состоит во внутреннем питании приспособления. Данная конструктивная особенность присуща реле, устанавливаемых в приборах, осуществляющих фотопечать.
  • Встраиваемые – это более простая модель без корпуса и самостоятельного питания. Задействуются при сборе более сложных узлов и встраиваются в корпус агрегатов совместно с другими компонентами, как на стиральных машинах.

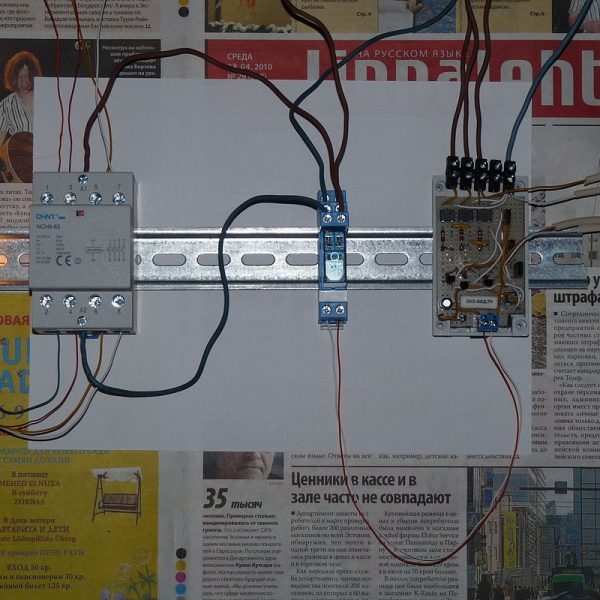

  • Модульные – отличаются возможностью крепления в электрощитках посредством ДИН-рейки.

Многообразие схем подключения

Среди устройств, обеспечивающих задержку временного характера, выделяются такие типы реле времени – циклические и промежуточные. Первый из них может выступать самостоятельным прибором в виде циклического таймера. Промежуточные реле различаются ресурсными возможностями продуцирования временного промежутка.

Электромагнитные

Задействуется только в электроцепях с током постоянного типа и включает такие компоненты, как магнитопроводный элемент, обмотка управляющего типа, короткозамкнутый виток.

Задерживание в переключение создается благодаря короткозамкнутой обмотке. В ней присутствует один виток, который фиксируется на стержневом компоненте магнитопровода. Этот виток имеет вид гильзы. Производят его из металла – алюминия или меди.

Чтобы обеспечить интервал задержки на срабатывание, предусматривается магнитопоток вспомогательного действия. Регулировка возможна посредством изменения параметров зазора или натяжения пружины возвратного действия. Регулируется в пределах 5 с.

Реле распространено в цепях, обеспечивающих управление разгоном или торможением электрического привода. На временную задержку влияет температурный режим. Если обмоточная температура отклоняется на 10оС, то задержка меняется на 4%.

Читать еще:  Как правильно выполнить опрессовку изолированных наконечников

Пневматические

В реле данного типа присутствует пневматический демпфер или диафрагма из резины в пневмокамере. Демпферное устройство и обеспечивает замедление. Принцип действия реле времени следующий — сечения воздушного отверстия в камере регулируется посредством винта. Предел задержки может меняться в пределах от 0,4 до 180 сек.

Сечение регулировочного типа влияет на время, необходимое для срабатывания. При получении устройством соответствующего сигнала якорь подтягивает поршень. Процедура отличается медленным течением и определяется наличием воздуха в камере.

Основные элементы устройства:

  • электромагнит;
  • элементы контактной группы;
  • замедляющее приспособление;
  • пневмокамера;
  • устройство для регулировки;
  • переключатель.

Такое реле отличается независимостью от параметров напряжения и частоты питания, не подвержено влиянию температурного режима. Регулирование задержки производится достаточно просто.

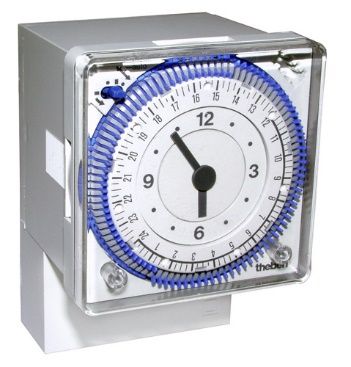

С часовым и анкерным механизмом

Основной элемент конструкции – пружина. Ее взводят посредством действия электромагнита. Схема подключения реле времени и особенности функционирования так же не сложны. Напряжение подводится к электромагниту, и его якорь воздействует на пружину.

Контактная система активизируется после истечения времени, которое было отсчитано. Контакты быстро замыкаются. Время при этом устанавливается по шкале. Задержка составляет 0,1-20 сек.

Данные приспособления не подвержены влиянию напряжения, частотного фактора и температурного режима. задействовать реле этого типа можно в цепях с током постоянного и переменного вида.

Моторные

Реле времени наряду с электромагнитом и контактной группой содержит в своей конструкции двигатель и редуктор. Когда устройство срабатывает, то напряжение подается на двигатель синхронного типа и электромагнит.

Двигатель посредством муфты и зубчатой передачи приводит в движение диски. В их конструкции присутствуют кулачки. Они оказывают действие на контакты. Регулирование задержки времени осуществляется путем смены положения дисков. Период задержки от 10 сек. до нескольких часов.

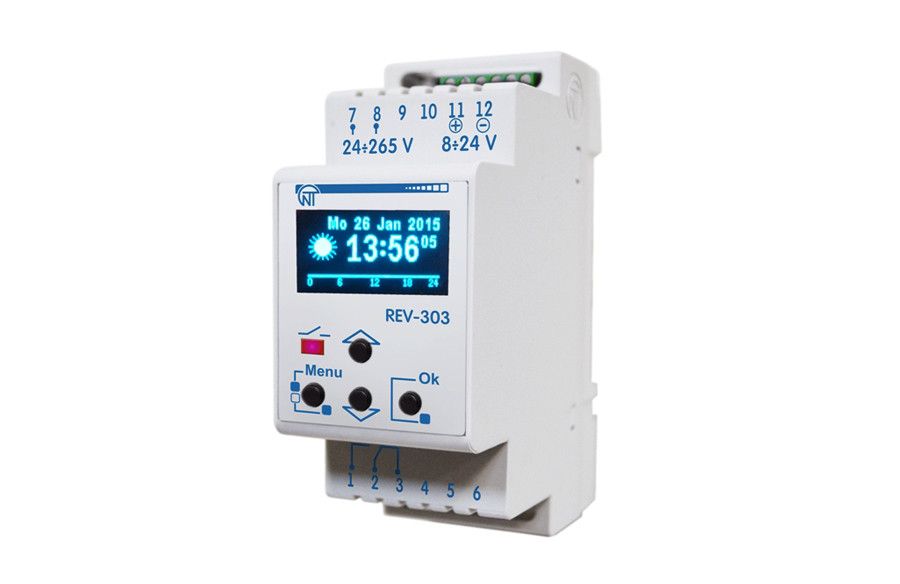

Электронные

Чтобы понять, как подключить реле времени, необходимо знать, что возможны два вида решений относительно схемы:

Реле аналоговой группы – задержка производится путем переключающего действия относительно конденсатора. Когда контакты замыкаются, то напряжение на конденсаторном участке растет.

Имеющееся приспособление отслеживает изменение напряжения и производит сравнение с заданным параметром. Как только напряжение сходится, пороговый элемент дает команду о переключении реле. Меняя емкость конденсатора, можно регулировать задержку. Она по максимуму равна 10 сек.

Цифровые реле – предполагается подача напряжения на специальный блок питания. В результате активизируется генератор задающего действия. Он подает импульсные сигналы на счетчик. Последний производит контроль импульсов и отслеживает момент совпадения с заданным изначально параметром.

В случае совпадения подается сигнал. Он поступает на выходной усилитель, регулирующий работу реле. После того, как напряжение будет снято с блока питания, реле возвращается в исходное состояние. Задержка варьирует в больших пределах.

Электронные устройства компактны, надежны, отличаются повышенными значениями точности. Если аналоговые модели просты в эксплуатации и не требуют программирования, то цифровые имеют малую погрешность, но стоят довольно дорого. Электронные реле широко используются в системах управления подачей воды, электричества, теплоносителя.

Реле времени: устройство, виды, принцип работы

Реле времени (РВ) – устройство, которое дает возможность коммутировать электрические цепи с установленным временным интервалом. На производствах оно применяется для автоматизации некоторых процессов, к примеру, запуска электродвигателя. В бытовых условиях реле времени, как правило, используется для управления осветительными приборами. Работает устройство следующим образом – человек устанавливает необходимый интервал времени, через который реле должно разомкнуть электрическую цепь и отключить подсоединенный к линии прибор. Это позволяет сэкономить электроэнергию и продлить срок службы приборов.

Устройство и виды реле времени

Реле времени состоит из воспринимающей, замедляющей и исполнительной частей, каждая из которых имеет определенную функцию. Воспринимающая часть запускает устройство после поступления на него управляющего сигнала, замедляющая отвечает за установленный интервал задержки, а исполнительная по прошествии заданного временного промежутка оказывает воздействие на управляемый прибор.

Конструкция РВ представляет собой проволочную катушку, обернутую вокруг металлического сердечника. Кроме того, в состав устройства входит набор контактов, подвижная стрелка и якорь из железа. В разных видах реле используется различное количество подвижных контактов.

Классификация реле времени производится по различным признакам. Так, по исполнению, РВ может быть:

  • моноблочным. В этом случае устройство является полностью самостоятельным, имеет встроенное питание и входы для присоединения приборов;
  • встраиваемым. Этот вид не имеет корпуса и собственного питания. Такое реле применяется для изготовления сложных устройств;
  • модульным. Такое устройство похоже на моноблок, чаще всего применяется для установки на ДИН-рейку в электрощитки.

Также РВ различаются и по методу, который используется для создания временного интервала:

  • часовые или анкерные – самые первые РВ, которые считаются одними из самых надежных и широко применяются до настоящего времени;
  • моторные – в состав этих устройств входят электрические контакты, редуктор и двигатель. Они помогают вовремя проводить плановые работы на оборудовании;
  • реле с пневматическим и гидравлическим замедлением – регулирование интервалов в этих устройствах выполняется путем уменьшения/увеличения подачи жидкости или воздуха в рабочий объем;
  • электромагнитные – используются только в цепях с постоянным током;
  • электронные – самый распространенный вид реле, который способен обеспечить интервал от доли секунды до нескольких месяцев, а иногда и лет. Благодаря кварцевой стабилизации частоты и синхронизации времени по эталонным часам по радиоканалу или интернету, эти устройства чрезвычайно точные.

Отдельно стоит заметить, что электронные РВ, за счет наличия входов и выходов для обратной связи, а также развитого программирования, задающего нужный алгоритм функционирования, относятся к микроконтроллерам. Реле времени с электронным замедлением обладают небольшими размерами, низким энергопотреблением и высокой автономностью.

Сфера применения реле времени находится в прямой зависимости от его характеристик и принципа работы. Так, электромагнитное реле применяется для того, чтобы запускать мощные двигатели. Другие виды РВ могут использоваться для управления вентиляцией, поливом, освещением и обогревом помещений.

Принципы работы

Принцип работы механического РВ заключается в том, что поворот регулятора таймера воздействует на положение контактов, которые смыкаются или размыкаются, в результате чего происходит замыкание или размыкание электрической цепи. В течение определенного времени контакты возвращаются в первоначальное положение. Временной интервал находится в прямой зависимости от того, на сколько градусов повернут регулятор.

В электромагнитных устройствах имеется дополнительная короткозамкнутая обмотка с медной гильзой, создающая магнитный поток, который является препятствием для нарастания основного потока. Это приводит к тому, что реле включается спустя определенный промежуток времени.

В электронных реле времени таймер представляет собой микросхему, программируемую разными импульсами, возникающими после нажатия клавиш на пульте управления устройства. Если схемой предусмотрен выход для подключения к компьютеру, то реле является интеллектуальным и может иметь около 40 групп, предназначенных для подключения различных устройств. Это расширяет возможности программирования режимов.

Как выбрать реле времени

Выбор вида РВ зависит от того, для чего устройство будет использоваться и в каких условиях это будет происходить. При его выборе стоит обратить внимание на следующие параметры:

  • мощность устройства;
  • репутация производителя;
  • предел срабатывания;
  • защита от влаги и пыли;
  • отсутствие механических повреждений на корпусе;
  • наличие инструкции, особенно к электронным устройствам;
  • допустимый предел напряжения;
  • источник питания – автономный или от сети.

Наибольшие затруднения вызывает выбор электронного реле. В этом случае важными параметрами будут:

  • меню на русском языке;
  • подсветка экрана;
  • мощность;
  • наличие пружинных клемм;
  • гарантийный срок.

Особое внимание стоит обратить на ресурс батареи, а также на то, можно ли ее заменить. Еще одним важным моментом при выборе реле времени является возможность быстро разблокировать устройство при утере ПИН-кода. Довольно часто для этого приходится отправлять РВ производителю, но некоторые изготовители сообщают код по электронной почте или телефону – нужно просто назвать размещенный на боковой панели заводской номер.

Обязательно следует проконсультироваться с менеджером магазина об условиях работы устройства. При правильном выборе реле времени можно существенно снизить затраты электроэнергии.

Высококачественные реле времени Omron, Eaton, Schneider Electric, Siemens, ABB по привлекательным ценам всегда можно подобрать в нашем интернет-магазине — самостоятельно, или обратившись к нашим специалистам.

  • Роботизация производственных линий
  • Роботехническая лаборатория
  • Системы технического зрения
  • Обязательная маркировка товаров
  • Автоматизация производства
  • Модернизация производства
  • Комплексная поставка оборудования
  • Программирование промышленных контроллеров
  • Сборка электрощитов управления
  • Диагностика и ремонт оборудования
  • Пищевая промышленность
  • Упаковка и маркировка
  • Обрабатывающая промышленность
  • Техническая консультация специалистов
  • Предпроектный анализ объекта управления
  • Составление технического задания
  • Разработка проекта
  • Заказ и поставка оборудования
  • Тестирование оборудования
  • Разработка проектной документации
  • Монтаж и пусконаладка АСУ на объекте
  • Обучение персонала заказчика
  • Гарантийное и послегарантийное обслуживание
  • Ремонт вышедшего из строя оборудования
  • Срочный ремонт и замена оборудования
  • Пищевая промышленность
  • Упаковка и маркировка
  • Обрабатывающая промышленность
  • OMRON
  • Schneider Electric
  • SICK
  • EATON
  • YASKAWA
  • Delta
  • SIEMENS
  • ABB
  • Bussmann
  • Обучение
  • Статьи
  • Новости
  • О нас
  • Наши клиенты
  • Отзывы
  • Сертификаты
  • Контакты
  1. Любая информация, переданная Сторонами друг другу при пользовании ресурсами Сайта (http://www.techtrends.ru), является конфиденциальной информацией.
  2. Пользователь дает разрешение Администрации Сайта на сбор, обработку и хранение своих личных персональных данных, а также на рассылку текстовой и графической информации рекламного характера.
  3. Стороны обязуются соблюдать данное соглашение, регламентирующее правоотношения связанные с установлением, изменением и прекращением режима конфиденциальности в отношении личной информации Сторон и не разглашать конфиденциальную информацию третьим лицам.
  4. Администрация Сайта собирает два вида информации о Пользователе:

— персональную информацию, которую Пользователь сознательно раскрыл Администрации Сайта в целях пользования ресурсами Сайта;
— техническую информацию, автоматически собираемую программным обеспечением Сайта во время его посещения.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
