Распределительная коробка для электропроводки

Распределительные коробки. Виды и особенности установки

В правильном построении электрической проводки важную роль играют распределительные коробки. С помощью таких коробок осуществляется разводка линий питания электроэнергией по разным помещениям.

Изделие предназначено для обеспечения надежной изоляции соединительных узлов электропроводки с основным кабелем питания. Распределительные коробки конструктивно выполнены в виде пластикового корпуса со специальными отверстиями по бокам для прохода проводов, имеют закрывающуюся крышку.

Классификация

распределительные коробки классифицируют по методу установки:

  • Для скрытой линии проводов. Коробка применяется в пустотах, проемах для организации места соединений проводов. Провода прокладываются в особых каналах, скрыты под штукатуркой, снаружи не видны. После установки и соединения проводов крышку закрывают и замазывают штукатуркой или шпаклевкой.

  • Для наружного применения . Коробка закрепляется снаружи на поверхности стены. Там же располагают и кабель каналы для установки электропроводки. Этот вариант имеет место в офисной линии проводов, а также коммерческих организаций и промышленных предприятий. В частном строительстве наружная линия питания чаще предназначена для технических подсобных помещений. Наружный способ прокладки проводов удобен, так как можно быстро найти необходимое место, где соединены провода. Это является оптимальным решением для мест со значительным количеством потребителей энергии.

Данная классификация определяет только небольшую часть признаков распредкоробок, но является основной для широкого круга потребителей. Кроме этого вида классов, имеется разделение по назначению и степени безопасности распредкоробок. Этот способ деления актуален в помещениях спецназначения, дает максимальную возможность выбора изделий для создания безопасности, защитить электрооборудование от различных воздействий внутри зданий и помещений.

Классификация по виду защиты, особенностям и назначению:
  • Распределительные коробки с обычной защитой . Применяются в производственных и жилых помещениях, служат для бытового применения, оснащены крышкой без уплотняющей прокладки, отверстия вывода проводов выполнены с уплотнением из резины.
  • Пылезащитный вид . Служит для монтажа в пылесодержащих помещениях. Предохраняет соединение проводов от пагубного воздействия пыли, и как следствие, на функционирование системы обеспечения электроэнергией.
  • Влагозащищенные коробки . Обеспечивают защиту соединений проводов от влаги и воды, с помощью резиновой прокладки на крышке, в помещениях с повышенной влажностью воздуха.
  • Огнестойкого исполнения . Их использование актуально в помещениях с проведением взрывоопасных и огневых (сварочных) работ, с легко воспламеняемыми газами, жидкостями и веществами, с высокими требованиями безопасности. В огнестойких коробках провода монтируются с помощью специальных креплений, удерживаются специальными зажимами.
Конструктивные особенности

Коробки создают хорошую изоляцию для соединений электропроводки и от негативного действия внешних факторов, при этом имеют компактный корпус.

Многие распредкоробки состоят из пластмассового корпуса в виде прямоугольника или круга, разных типоразмеров, с отверстиями специального назначения для входа проводов внутрь коробки.

Распределительные коробки наружного исполнения выполнены с различными вариантами крепления их на поверхности стены, либо на других поверхностях с:
  • Наружными установочными отверстиями.
  • Внутренними крепежными отверстиями.
  • Фиксацией на тросу. Имеют крепежные элементы фиксации на тросу.

Коробки для внутренней установки отличаются от наружных вариантов. Они устанавливаются внутри полых конструкций из гипсокартона, либо внутри стены. Крепление распредкоробок в стенах из бетона, кирпича или пенобетона производится шпаклевкой, раствором. Для надежности крепления на наружной стороне коробки выполнены удерживающие борозды.

Установка в гипсокартонных перегородках выполняется винтами в монтажные отверстия на дне коробки, либо специальными зажимами и элементами с распором конструкции.

Крышка, закрывающая корпус, фиксируется винтами или на защелках. Коробки внутреннего варианта имеют защелкивающуюся крышку, а наружный вариант выполнен с креплением крышки на винтах. Некоторые виды распредкоробок оснащены элементами для использования заземления, оснащены внутренней металлической планкой с крепежными винтами, отверстиями подключения кабеля и заземления.

Свойства и размеры

Для монтажа элелектропроводки необходимо выбирать распредкоробку, которая бы удачно подходила для установки в определенном вами месте. Ее характеристика должна соответствовать требованиям и техусловиям.

Чаще всего к распределительным коробкам предъявляются следующие требования:
  • Материал изготовления.
  • Габаритные размеры, и размеры внутренней части.

Типоразмеры основных вариантов распредкоробок и пластмассы имеют много особенностей из-за технических условий изготовителя. Большинство вариантов типоразмеров круглой формы из пластмассы для наружного и внутреннего монтажа имеют:

  • Диаметр 65 мм, глубина 40 мм, с классом защищенности IР55.
  • 70 мм, глубиной – 50 мм.
  • 80 мм, глубиной – 50 мм.

Такие детали оснащены четырьмя вводами для кабеля с заглушками из резины, уплотняющие вхождение кабеля. Крышка крепится за счет плотного облегания наружного диаметра коробки.

Пластмассовые коробки для проводов в виде прямоугольного корпуса выполняют со степенью защиты IР55, размеры сторон прямоугольника выполнены в интервале от 43 до 380 мм, с глубиной коробки от 35 до 120 мм.

Пластмассовые распределительные коробки
Чаще всего для выпуска изделий такого вида, как распредкоробки, применяется пластик различного вида. Пластмасса имеет свои достоинства при изготовлении распредкоробок:
  • Не проводит электрический ток.
  • Невысокая стоимость.
  • Простота технологического решения изготовления разных форм и размеров.
  • Несложная возможность комплектования коробок вспомогательными элементами из резиновых прокладок, установочных планок, легкая установка крепежных винтов.
  • Длительный срок службы коробки, обусловлен свойством пластмассы (стойкость к естественному разрушению).
Металлические распределительные коробки

При прокладке электропроводов на складах, мастерских и других помещениях, требующих не только хорошей фиксации проводов, но и защиту от негативных производственных факторов, появляется нужда в монтаже распредкоробок с повышенными свойствами в эксплуатации.

В этом случае оптимальным решением по выбору материала коробки становится металл. Коробки из металла изготавливаются чаще всего способом штамповки из листа стали, с дальнейшей грунтовкой и покраской. Крепление крышки создается применением винтового соединения. Конструкцию корпуса коробки делают герметичной при помощи уплотняющих резиновых прокладок в местах ввода электрокабеля, и прокладки из резины для крышки.

Установка распредкоробки

Распределительные коробки необходимы в местах, где разделяется центральный электрический кабель на отводящие линии потребителей. Согласно проекта устанавливаются определенные места (разветвления) монтажа распредкоробок при прокладке электропроводки. Чаще определяются места возле косяков в углу, или на расстоянии 30 см от потолка.

Порядок установки коробок для соединений проводов
  • В точке входа центрального кабеля в помещение монтируется распредкоробка, фиксируется на подготовленном месте.
  • Провода отводов питания для потребителей различного назначения заводятся в корпус коробки на 5-7 см.
  • Внутри корпуса коробки производится маркировка проводов.
  • В случае необходимости делается чертеж схемы электропроводки на плане помещения, с указанием номеров проводов и особенностей прокладки.
  • Производится скрутка проводов.
  • Скрутки проводов чаще всего изолируют пластмассовыми колпачками (СИЗ) или WAGO.
  • Скрутки помещаются внутрь корпуса коробки так, чтобы крышка могла закрыться.
  • Закрывается крышка на корпусе.
  • Производятся облицовочные работы стены, тем самым закрепляются распредкоробки шпаклевочным раствором или штукатуркой.
Особенности соединения проводов

Установка соединений сети электропроводки в окончательную схему системы электроснабжения выполняется по подготовленной схеме. Нагрузка и толщина проводов рассчитываются в период проектирования.

Или перезвоним Вам Сами

  • Ждем Вашего Звонка
  • +7 (831) 291-08-55
  • Главная
  • Статьи
  • Распределительная коробка для электропроводки

Распределительная коробка для электропроводки

Распределительная коробка

Распределительные коробки играют важную роль в схеме электроснабжения, они обеспечивают правильное распределение проводов и нагрузки от распределительного щита к точкам потребления. В местах соединения проводов устанавливаются распределительные коробки.

Основным назначением распределительных коробок являются:

  1. Обеспечение пожаробезопасности соединения. При слабом соединении образуется сопротивление, которое приводит к нагреву. Распределительная коробка, в данном случае, исключает опасность возгорания.
  2. Обеспечение свободного доступа к соединению. Позволяет без особых усилий и затрат найти и восстановить поврежденные участки.
  3. Экономия кабеля. Значительно сокращается расход кабеля и работа по монтажу.

Соединение проводов в распределительной коробке

Основные проблемы с электропроводкой возникают из-за некачественного или неправильного соединения проводов. Поэтому, этап расключения распределительной коробки, является очень важным и ответственным. Существует несколько способов соединения проводов, каждый из них имеет свои плюсы и минусы. Мы рассмотрим самые основные по надежности и популярности, которые используют электрики «Академии ремонта» на наших объектах.

Опрессовка проводов

Очень надежный вид расключения распределительных коробок. Дынный вид соединения выполняется с помощью гильз разного диаметра соответствующих сечению соединения. Материал гильз должен соответствовать материалу кабеля, как правило, используются ГМЛ гильзы (гильза медная луженая). Лужение гильзы защищает ее от возможного окисления. Опрессовка выполняется специальными гидравлическими пресс-клещами. Для надежной изоляции и защиты соединения используются термоусадочные трубки.

Сварка проводов

Сварка со скруткой так же является одним из самых надежных видов соединения. Выполняется сварочным аппаратом с графитовым стержнем. Как и в предыдущем варианте, соединение изолируется термоусадочной трубкой.

Соединение с помощью клемников (Wago)

Самый популярный способ соединения проводов в распределительной коробке. Главным его преимуществом является простота монтажа. Можно легко изменить схему подключения без специализированного инструмента. В большинстве случаев, такого соединения вполне достаточно, но если сеть работает повышенными нагрузками, то лучше использовать один из предыдущих вариантов.

Читать еще:  Ручной инструмент электрика

Распределительная коробка для скрытой проводки своими руками

Распределительные коробки для скрытой проводки являются важным элементом одной из наиболее распространенных схем монтажа электропроводки в квартирах и домах.

Именно правильный монтаж этого элемента в комплексе с правильным выбором электрической схемы и сечения проводов является одним из важнейших элементов в общей системе безопасности вашей электрической сети. Поэтому его правильному монтажу следует уделить пристальное внимание.

  • Виды распаячных коробок
  • Монтаж распаячных коробок
    • Выбор места установки распределительной коробки
    • Монтаж распределительной коробки
  • Вывод

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

  • Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
  • Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
  • Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
  • Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

Обратите внимание! Почти все коробки распределительные для скрытой проводки, представленные на рыке, имеют степень пылевлагозащищенности на уровне IP54 или IP55. Но можно встретить и модели с IP 20 и ниже. При этом нормы ПУЭ для скрытой проводки в несгораемых конструкциях требуют норму не ниже IP24. Поэтому на этот аспект следует обратить внимание.

  • Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
  • Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

  • Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
  • Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
  • С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

  • Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
  • После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

Обратите внимание! Провода следует заводить с таким расчетом, чтобы обеспечить запас провода. Это требует п.2.1.22 ПУЭ. Необходимо для повторного соединения проводов.

  • Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Обратите внимание! Провода следует соединять методом винтового соединения, опрессовки, сварки или пайки. Метод скрутки недопустим. И сколько бы не выступали «старые» электрики, надежность этого способа соединения непостоянна и со временем может привести к пожару.

  • Теперь наша коробка распаячная для скрытой проводки может быть закрыта и введена в эксплуатацию. При этом, благодаря крышке, она обеспечит свободный доступ к контактным соединениям и возможность отключения от сети поврежденного участка.

Вывод

Правильно установленная коробка распределительная для скрытой проводки является залогом не только надежности вашей электрической сети. Она обеспечит свободный доступ и возможность ремонта наиболее уязвимых мест любой сети – контактных соединений.

При этом она скроет инженерные сети от посторонних глаз и в случае повреждений исключит развитие пожара.

Распределительная коробка для электропроводки — виды, размеры, характеристики и советы по выбору

Без использования таких устройств, выполняющих функцию своеобразного коммутатора, не обходится ни один уважающий себя монтажник. Кроме того, что распределительные коробки для электропроводки значительно сокращают время на проведение соответствующих технологических операций, они служат надежной защитой мест соединения проводов от механического повреждения и гарантируют пожарную безопасность.

Любой домашний мастер должен ориентироваться в сортаменте распределительных коробок и знать, каких они бывают видов, размеров и специфику применения той или иной разновидности.

Виды распределительных коробок

Они категорируются по ряду параметров. Классификация весьма условная, так как встречается множество разновидностей подобных устройств.

Способ монтажа

  • Открытый. Они крепятся на поверхностях, и, как правило, используются при обустройстве электропроводки в зданиях административного, производственного, хозяйственного назначения. Применительно к жилым строениям в основном устанавливаются в домах из древесины.
  • Скрытый. В быту этот вид распределительных коробок используется намного чаще. Они помещаются в естественных углублениях или «гнездах», которые специально оборудуются в стенах строения. Некоторые образцы комплектуются декоративными крышками, поэтому для облегчения доступа к соединениям проводников они не закрываются штукатуркой, обоями или иной облицовкой.

Материал корпуса

  • Пластмассы. Вариантов несколько – фторопласт (литой), полипропилен, полиамид и ряд других искусственных материалов. Такие распределительные коробки наиболее востребованы, независимо от специфики строения. Достоинств много – хорошие изоляционные свойства; достаточная механическая прочность; устойчивость к агрессивным химическим соединениям, жидкостям и пламени.
  • Металлы. Данная разновидность коробок в быту практически не применяется, разве что для разводки электропроводки в подсобках, сараях, гаражах и так далее. В основном их используют в зданиях общего назначения, устанавливая открытым способом. Материалы изготовления – сталь луженая и сплавы на основе алюминия.

Форма

Вариантов немного – коробки прямоугольные и круглые.

Количество вводов

Минимум – два. То есть такая распределительная коробка рассчитана на соединение 2-х проводов (кабелей). Максимум – 16. В зависимости от схемы электропроводки выбрать нужную модификацию несложно.

Комплектация

«Пустые» распределительные коробки. Они состоят лишь из корпуса и крышки. Практика долговременного использования показывает, что для электропроводки, тем более прокладываемой самостоятельно, это лучший выбор. И этому есть свои объяснения.

Во-первых, сочленение проводов в таких коробках можно сделать любым удобным для монтажника способом – скруткой, спайкой, обжимом, в зависимости от размеров коробки и количества присоединений.

Во-вторых, такие контакты долговечнее, так как они не окисляются и не «разбалтываются» (при условии, что монтаж произведен грамотно).

С зажимами, клеммными колодками. Эта разновидность распределительных коробок в плане удобства монтажа выигрывает. Необходимо лишь зачистить кончик провода, вставить его в контактную группу и затянуть крепежный винт (или защелкнуть фиксатор). Но эта категория коробок имеет серьезный недостаток – при установке в помещениях с повышенной влажностью, ее перепадами, тем более под открытым небом, клеммы со временем окисляются. В некоторых случаях нарушение контакта происходит из-за ослабления фиксирующего элемента (например, пружины). Как результат – искрение проводов. То есть, использование подобных распределительных коробок имеет некоторые ограничения.

Читать еще:  Понятие шагового напряжения и пути его преодоления

Степень защиты

При выборе распределительной коробки нужно определиться, от каких факторов (внешних воздействий) распределительная коробка должна предохранять контактные группы электропроводки. Особенно актуально для «проблемных» помещений (с повышенными температурой, влажностью или их перепадами) и при уличном монтаже.

От чего коробки защищают:

  • Обычное исполнение имеет резиновый уплотнитель. Для квартиры и большинства комнат дома вполне достаточно.
  • От пыли. Целесообразно монтировать в производственных помещениях.
  • От влаги. Стоит использовать в ванных, туалетных комнатах (если есть такая необходимость), прачечных, кухнях, бассейнах и тому подобное.
  • От механических повреждений электропроводки. Для установки вне строений – лучший выбор.
  • От термического воздействия. Эти коробки следует приобретать для домов из древесины, а также, если поверхностная облицовка стен производится горючими материалами (например, вагонкой).

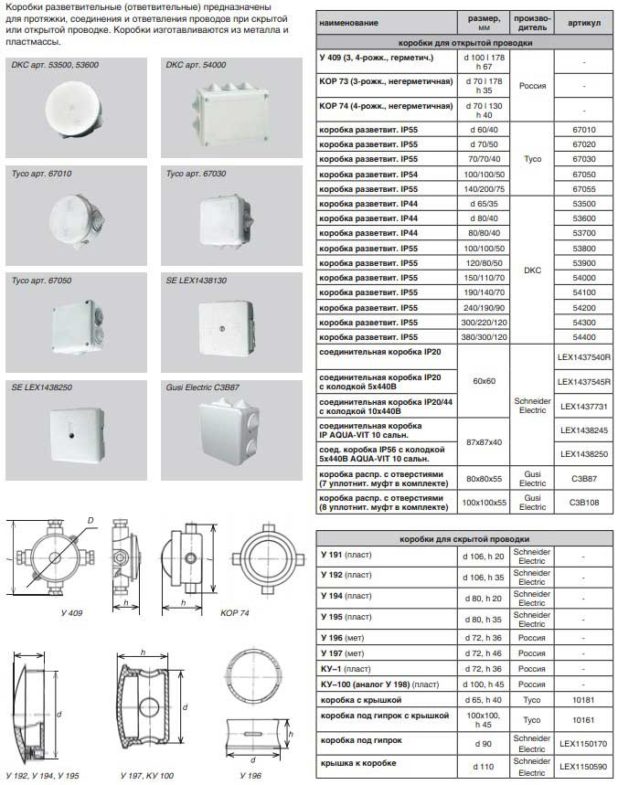

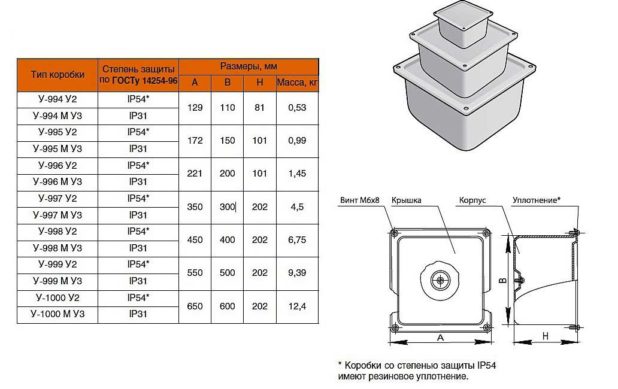

Размеры распределительных коробок

На данный вопрос в нескольких словах, с указанием точных линейных параметров, ответить сложновато по ряду причин:

  • У разных производителей – свои ТУ на изделия. Особенно если речь идет о коробках распределительных импортных.
  • Многое зависит и от вида образца – материал, способ установки и где именно (в строении или вне его).
  • Количество вводов напрямую влияет на размер распределительной коробки, в том числе, на ее глубину.

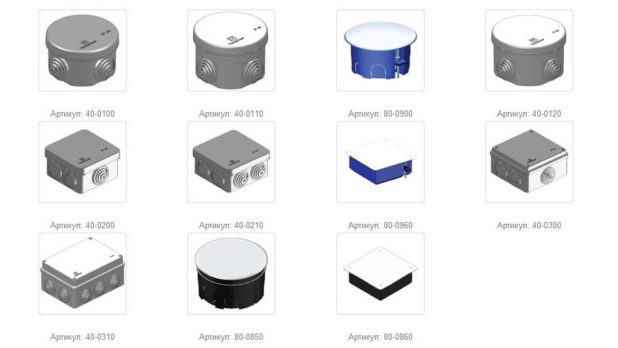

Приведенные фото дают лишь общее представление о сортаменте продукции.

Стоимость

Диапазон цен значительный – от 18 рублей (пластик, пустая, 45 х 65) до 2 814 (наружная, из полимера особой прочности, 40 х 60).

Вот, собственно, и все, что нужно знать о распределительных коробках, чтобы понять, какую именно приобрести для электропроводки в своем доме.

Распределительные коробки для электропроводки

Использование распределительной коробки при монтаже внутридомовой электросети позволяет существенно снизить риск возникновения пожара. Места соединения электрических проводов являются самыми проблемными с точки зрения пожарной безопасности. Электропроводку соединять следует именно в распредкоробке на стене, чтобы создать негорючий барьер между точкой потенциального возгорания и материалами интерьерной отделки.

Содержание

  1. Распределительная коробка
  2. Виды
    • По способу монтажа
    • По видам материала
    • Другие коробки
  3. Структура
  4. Установка
    • Пошаговая инструкция
    • Способы соединения
      • Скрутка
      • Пайка
      • Сварка
      • Клеммное
      • Опрессовка
    • Расключение
  5. Меры безопасности
  6. Заключение

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Распределительные (они же – распаячные, расключительные и ответвительные) коробки различаются конструктивно, по внешнему виду, материалу изготовления и степени защиты, а также наличию либо отсутствию внутри клемм. Для каждого случая следует подбирать свой вариант, иначе пользы от этого элемента электрической проводки будет мало.

Виды коробок и варианты монтажа проводов

По способу монтажа

По способу монтажа коробки различаются на:

  • открытые;
  • скрытые.

Первые выглядят более презентабельно и применяются при открытой прокладке электрических проводов. Вторые устанавливаются внутрь строительных конструкций, а потом закрываются декором. Например, электропроводку в деревянном доме своими руками рекомендуется делать с применением открытого монтажа. Но при укладке кабелей в стальные трубы под отделкой возможна и скрытая разводка с использованием соответствующих электромонтажных изделий.

Пошаговая инструкция клеммного монтажа проводов

По видам материала

Изготавливаются коробки для устройства точек разветвления проводов из негорючего пластика или металла. Их принято подбирать в соответствии с материалом оплетки (изоляции) электропроводки. Если кабель бронирован либо уложен в металлическую трубу, то и распредкоробка должна быть из металла. Для остальных случаев лучше выбирать пластиковый аналог.

Другие коробки

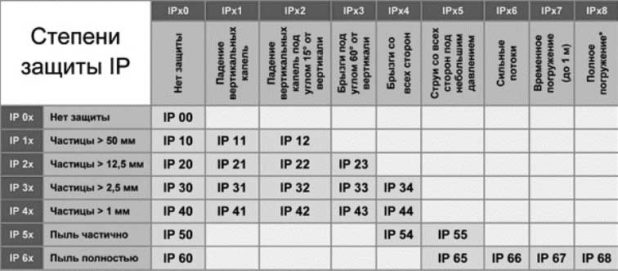

Степень защиты распаячные коробки имеют по IP от «20» до «68». Для сухих отапливаемых помещений вполне хватит IP «20» или «30». Но обычно для бытовых условий, в коттедж или гараж, выбирают вариант с IP «55». А вот для ванных комнат и монтажа на улице следует приобретать электромонтажное изделие с IP от «65» до «67».
Количество вводов может быть от двух до шестнадцати.

Если степень защиты указана повышенная, то отверстия для кабелей оснащаются сальниками. Но обычно они по ширине просто делаются в толщину вставляемого провода. Вводы могут располагаться как в боках изделия, так и на его дне (внутренней стороне, соприкасающейся со стеной).

Распределение проводов в коробке

Структура и компоненты

Состоит распределительная коробка из корпуса с отверстиями под электрические кабели и крышки. Внутри могут присутствовать клеммы и зажимы. Но зачастую провода в распредкоробке соединяются скруткой и ничего дополнительного в ней нет. Однако стоит помнить, что если приходится соединять металлические и медные жилы, то делать это следует только посредством клеммных зажимов. Напрямую скручивать медь и алюминий нельзя.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

  1. Крепление коробки к стене согласно схеме разводки.
  2. Завод внутрь проводов с последующим их соединением между собой.
  3. Проверка собранной электрической сети.
  4. Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

  • скруткой;
  • пайкой;
  • сваркой;
  • клеммами;
  • опрессовкой.

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка. Самое важное здесь – не перетянуть зажимные болты.

Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Меры безопасности

Самое главное при монтаже распределительной коробки – это соблюдение элементарных мер безопасности. Разные по металлу жилы соединять следует только через переходники, а не напрямую. Плюс нельзя путать фазу с нулем и заземлением. И перед закрытием распредкоробки декором, если выбран скрытый вариант электропроводки, следует проверить всю систему на работоспособность.

Стандартная цветовая схема для обозначения фазы

Заключение

Распаячная коробка является важным звеном внутренней электрической сети. Не стоит ею пренебрегать. Смонтировать ее самостоятельно не сложно, а проблем она предотвратить потом сможет много. Существуют разные виды этого электромонтажного изделия. И главное здесь – это правильно подобрать распредкоробку под нужную степень защиты и габариты, чтобы в ней уместились все провода. Серьезных сложностей с ее монтажом возникнуть не должно.

Смотрите также видео о

Распределительная коробка для электропроводки в квартире и частном доме.

Распределительная коробка — это самая главная часть электропроводки. В коробках производится расключение всей электропроводки, то есть необходимое и правильное соединение токопроводящих жил кабелей в строгом соответствии со схемой. Распредкоробки должны быть на стенах. Самое лучшее соединение в коробке — это скрутка и затем сварка скруток.

Читать еще:  Что надо знать об электромагнитных пускателях

В распределительной коробке, в прямом смысле слова, распределяются электрические проводники: проводник с фазой, нулевой проводник и заземляющий проводник. Например, разделив светильники на отдельные проводники с фазой их можно разделить на отдельные группы. К любой распределительной коробке обязательно прокладывается провод с электропитанием и в коробке по схеме соединяются проводники, распределяя цепи фазного, нулевого и заземляющего проводников по проводам, проводник — это каждая, отдельная жила в проводе или кабеле. Например, при расключении распределительной коробки для светильника фазный проводник, по проводу, распределяется на выключатель, а нулевой, по проводу, на светильник.

Коробки должны быть на стенах, а не на потолках — так положено, так должно быть, так привычно и удобно. Например, в процессе строительства или ремонта, уже после монтажа электропроводки, появилась необходимость в дополнительных розетках, а потолки уже закрыты гипсокартоном. В этом случае, намного легче и быстрее, аккуратно сбить тонкий слой штукатурки, закрывающий распределительную коробку, чем разбирать гипсокартон. А вообще, к распределительным коробкам должен быть свободный доступ, но многие, да почти все, не хотят портить внешний вид стен крышками от распределительных коробок. Как исключение, распределительные коробки могут быть на потолках в панельных, железобетонных и монолитно-каркасных домах.

Самое лучшее соединение в распределительной коробке — это соединение скруткой и сварка скруток, особенно если коробка заделывается, замуровывается (замоноличивается). Бывает, что некоторым не нравится само слово скрутка, но это технологический термин, который используется уже очень давно. Используется не только в интернете, но и в технической литературе и различных справочниках по электрике и электромонтажу.

Располагать коробки на стенах следует строго вертикально над розетками или выключателями отступив от потолка 20-40 см, расстояние от потолка помещения до распределительной коробки зависит от высоты подвесных потолков или коробов из гипсокартона, на стене коробка не должна оказаться закрытой подвесным потолком или коробом. При монтаже на стенах лучше использовать коробки круглой формы, просверлить отверстие коронкой легче, быстрее, меньше мусора и получается аккуратней.

Для расключения распределительной коробки необходимы пассатижи, нож и изолента. Лучше всего использовать специальный нож и клещи для снятия изоляции с проводов и жил. Перед тем, как приступать к расключению распределительной коробки необходимо внимательно изучить и разобраться в схемах цепей и соединений проводников — это схемы принципиальные и монтажные.

Распределительные коробки бывают для скрытого и открытого монтажа. При монтаже в квартире или частном доме, почти всегда, используются специальные коробки для скрытого монтажа. Это круглые коробки для монтажа под штукатурку с диаметром равным 70-80 мм:

Если стены из ГКЛ (гипсокартона), пластика или других панелей используются распределительные коробки с креплениями для панелей:

При монтаже наружной электропроводки применяются специальные коробки для наружного монтажа, такие коробки используются при монтаже электропроводки в пластиковых кабель-каналах:

Для монтажа вне помещений используются «уличные» распределительные коробки с защитой от влаги и пыли:

Правильный выбор качественных и подходящих для конкретного монтажа распределительных коробок очень важен. Это необходимый электротехнический материал для работы на электромонтаже и дальнейшей безопасной эксплуатации электропроводки.

Распределительная коробка – конструкция и виды коробок для соединения проводов. 105 фото идей применения

Все электросети формируются на основе двух элементов – защиты в лице автоматического отключения и распределительной коробки для соединения различных проводов, входящих в ее состав. За счет последней электрическая нагрузка надежно распределяется по всей жилой площади.

Если эти элементы работают правильно, тогда не стоит волноваться из-за аварийной безопасности проводки, но в противном случае необходимо провести отладку, чтобы добиться полной исправности.

Далее разберемся какую распределительную коробку лучше выбрать для различных помещений, поскольку ошибки ее монтажа считаются одной из главных причин возгораний на жилых площадях. Из-за этого ежегодно наносится огромный ущерб имуществу и здоровью хозяев, и, к сожалению, не обходится без летальных исходов.

Разнообразие распределительный коробок

А, что они бывают разного типа? – На самом деле – да! Но питание на жилую площадь всегда идет с помощью вводного кабеля. Он идет к первой распределительной коробке от щитка (иногда их несколько, но – это можно видеть в основном на территории частных владений). Далее от этой коробки отводятся кабеля по площади жилья – обычно на прямую сеть не проводится.

Последняя распределительная коробка обладает вводом и внутренней коммутацией, для нее используются разные виды кабелей под проводку к конечным потребителям.

Теперь рассмотрим виды распределительных коробок, чтобы вы осознавали их возможности и отличия:

  • Внутренняя версия на основе скрытого типа – монтируется в полость стены;
  • Внутренняя версия открытого типа – иногда закрывается какой – либо конструкцией навесного вида;
  • Наружный вариант используется за пределами помещений – обладает защитой от попадания влаги или потоков воды;
  • Модификации, обладающие встроенными клеммниками, помогающими соединять провода, но иногда обходится без них.

Конструкция обычно формируется в виде пластиковой коробки, обладающей отверстиями на основе герметичных колпаков для проникновения кабелей, и съемной версии крышки. Это, кажется, очень простым, но не все знают, как соединить провода в распределительной коробке, чтобы гарантировать длительную эксплуатацию сети. И не переживать, что она, может, оказаться, на основе критического напряжения, создающего опасность аварии или возгорания проводки.

Чтобы этого избежать обычно кабели надежно соединяются с помощью клеммника. По своей сути это устройство не отличается особой сложностью, но обеспечивает надежное соединение проводов.

Важно: Для различных предприятий или зданий промышленного типа используются более сложные версии распределительных коробок. Но для бытовых помещений они не применяются, поскольку напряжение в домашней электрической системе не требует высокой степени защиты.

Когда займетесь выбором распределительной коробки для жилого помещения учитывайте появление необходимости расширения возможностей устройства, поскольку в некоторых случаях – это может потребоваться для сохранения надежности электрической системы. Можете посмотреть различные фото распределительной коробки на основе рассмотренных видов, чтобы вы понимали, как они выглядят.

Чтобы не пришлось заменять это устройство рекомендуем использовать его со значительным запасом. Например необходимо соединить 4 контакта – возьмите версию для восьми проводов.

А зачем звать мастера, если можно сделать самостоятельно?

Если вы не обладаете навыками строительства и знаниями в схемах электрических сетей, тогда можно, конечно, и позвать специалиста, чтобы не сделать ошибку, повлекшую серьезные неприятности в виде короткого замыкания, возгорания.

Но мы, все же, постараемся объяснить, как смонтировать распределительную коробку собственными усилиями. И надо сказать, что весь процесс такой работы не отличается трудоемкостью или повышенной сложностью. Необходимо лишь ознакомиться с правилами соединения проводов, изучить приемы их использования и обладать терпением. Далее разберемся прежде всего в практической реализации этой работы:

Выбираем место для установки распределительной коробки с учетом комфортного доступа необходимого для устранения неполадок, поскольку демонтаж стен, потолка или пола не, кажется, очень приятной затеей.

Если оптимальное место не найдено необходимо подумать о том, чтобы установить ее в другом помещении. Иногда лишний кабель протянутый на несколько десятков метров в другой место, может, оказаться, дешевле замены разбитого декоративного покрытия помещения.

Если необходимо можно создать несколько распределительных коробок в комнате, поскольку иногда в одном помещении, может, находится несколько потребителей, требующих увеличенное напряжение. И чтобы уменьшить нагрузку такой вариант считается очень выгодным выходом из ситуации. Можно применять проходную и оконечную коробки.

До начала монтажа коробки на поверхности стены, потолка либо пола обеспечиваем возможность оптимального доступа к ней для создания внутренней коммутации проводов. И не стоит забывать о создании запаса кабеля для ввода и выхода. За счет этого можно легко отсоединить коробку от места ее установки в случае такой необходимости.

Теперь вы знаете, как создается установка распределительных коробок в помещении. Мы рассказали об этом максимально упрощенно, чтобы любой человек мог получить базовую информацию о процессе монтажа распределительной коробки. Чтобы все работало правильно необходимо подключать коробки от места ввода по точкам остальной разводки для потребителей.

Очень важно все сделать качественно сразу и не оставлять на – потом доделаю, поскольку сейчас работает ну и ладно. Это может привести к неожиданной развязке в ближайшее время, и поверьте она вам не понравится.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
