Электрические клещи для замера тока

Как пользоваться мультиметром с клещами

Практически у каждого мужчины в доме имеется небольшой набор инструментов, и среди них обязательно будет присутствовать мультиметр. Это привычный прибор, и как пользоваться им, знает почти каждый. А вот мультиметр с токовыми клещами уже диковинка.

Что это такое

В повседневной практике токовые клещи используют энергетики, когда нужно измерить силу тока в высоковольтных проводах без их разрыва и последующего подключения амперметра. Внешне они похожи на клещи, прикрепленные к мультиметру, отсюда и название.

На самом деле это токовый трансформатор с раздвижным магнитопроводом, во вторичную обмотку которого включен стрелочный или цифровой амперметр.

Длинные диэлектрические ручки нужны для безопасности. Принцип действия заключается в измерении тока проходящего через токовый трансформатор.

Устройство мультиметра с клещами следующее:

  • усики клещей выполняют из трансформаторной или заменяющей ее стали и покрывают изоляцией;
  • роль первичной обмотки трансформатора играет электрический провод, которые охватывают усики клещей. То есть, на первичной обмотке всего один виток;
  • вторичная обмотка наматывается на эти же клещи, количество витков зависит от того, какие токи предполагается измерять. Обмотка спрятана под изоляцией.

На клещах указывается коэффициент трансформации. Выглядит примерно так: 100/5А. Это отношение номинального тока первичной обмотки к номинальному току вторичной обмотки.

Амперметр, включенный во вторичную обмотку трансформатора, производит измерение тока, наведенного проводом, который охватывают клещи.

Электроизмерительные клещи бывают двух видов – до 1000 В и высоковольтные. В быту применяются клещи до 1000 В. В современных токовых клещах, для удобства пользователей, совместили функции амперметра для измерения переменного тока с другими приборами типа вольтметра, омметра и получился мультиметр с токоизмерительными клещами.

Кроме этого бывают измерительные клещи для постоянного и переменного тока, основанные на эффекте Холла. Если на тонкую полупроводниковую пластину подать электрический ток и при этом она располагается под прямым углом к какому-нибудь магнитному полю, то на концах пластины появляется напряжение. Оно пропорционально напряженности магнитного поля, действующей на пластину.

Использование эффекта Холла позволяет измерять как переменный, так и постоянный ток, так как датчик реагирует только на амплитуду напряженности, а направление поля для него значения не имеет.

Кроме этого, датчик реагирует мгновенно на изменение напряженности. Поэтому он может фиксировать и форму сигнала.

Конструктивно, измерительные клещи, основанные на эффекте Холла, ничем не отличаются от обычных, измеряющих при помощи трансформаторов тока. Для обычного пользователя это все тот же мультиметр.

Как измерять

Пользоваться мультиметром с клещами несложно. Вначале нужно выставить режим измерения переменного или постоянного тока. С помощью переключателя на мультиметре выбираются необходимый сектор с обозначениями режимов и останавливаются на шкале с предполагаемыми значениями.

После этого нажатием рычага клещи размыкаются. Исследуемый проводник вводится в область захвата, и клещи смыкаются. На дисплее высветятся показания прибора.

На некоторых тестерах с клещами есть специальная кнопка фиксирующая показание. Тогда достаточно нажать на нее для сохранения результата измерения. Это удобно при измерениях в труднодоступных местах.

Если прибор показывает 1, значит, величина тока превышает предел измерения, и нужно поставить переключатель на большее значение. Если показания 0 или близкие к нему, надо перейти на нижнюю шкалу.

Шкалу измерения надо выбирать так, чтобы показания прибора находились в области максимальных значений. В таком случае погрешность измерений будет минимальной.

Иногда, показания мультиметра с токоизмерительными клещами лежат близко к 0, но провести измерения необходимо. В этом случае используют простой способ. Проводник скручивают в несколько витков и клещами захватывают все провода. На приборе зафиксируется какое-то значение.

Его нужно разделить на количество проводов проходящих через клещи и получить искомое значение тока, проходящего через проводник.

Сделать самому

Если человек немного разбирается в электронике, имеет цифровой мультиметр, то можно довольно быстро сделать к нему дополнение. Для этого понадобится любой датчик Холла, в продаже они имеются, и ферритовое кольцо.

Кольцо раскалывают на две части, к одному концу крепится датчик, и к его контактам припаивают провода. Полукольца крепят к прищепке или чему-нибудь подобному. Концы проводов вставляют в гнезда мультиметра. Прибор переводится в режим милливольтметра.

Если в ферритовое кольцо поместить проводник, по которому протекает ток, то на милливольтметре можно будет наблюдать какие-то значения. В зависимости от используемого датчика, коэффициент преобразования напряженности магнитного поля в электрическое напряжение будет разным, но постоянным для конкретного датчика.

С помощью эталонных токов можно отградуировать шкалу. В результате получится простая и удобная приставка к мультиметру.

Как выбрать

На сегодняшний день, на рынке имеется множество тестеров с клещами и без них. Разброс цен не так уж и велик. Возникает проблема выбора. В первую очередь необходимо определиться, для чего он нужен, какие задачи он должен решать.

Если есть потребность в неразрушающем контроле, необходимо оперативно измерить токи на входящих проводах на даче или на счетчике, то приобретение мультиметра с токоизмерительными клещами будет правильным решением.

Если нужно замерить токи в электропроводке автомобиля, то придется приобрести прибор с датчиками Холла, хотя они немного дороже.

Кроме этого, мультиметры, в зависимости от производителя, могут измерять переменные и постоянные токи и напряжения, сопротивления, емкость, частоту, мощность.

Набор функций зависит от разработчиков аппаратуры. Но за универсальностью гнаться не нужно, это сказывается на цене и характеристиках тестера. Хорошо, если в комплекте с прибором идет подробная инструкция по эксплуатации. После учета всех факторов можно делать покупку.

Измерительные клещи — назначение

Клещи токоизмерительные представляют собой прибор, основным назначением которого является измерение электрического ток без разрыва электрической цепи и нарушения ее функционирования.

Дополнительно этот прибор способен измерять также напряжение, частоту, температуру (в некоторых моделях).

В соответствии с измеряемыми величинами электроизмерительные клещи делятся на амперметры, вольтметры, ваттметры, фазометры, ампервольтметры.

К самым распространенным относятся клещевые амперметры для измерения переменного тока, получившие название токоизмерительных клещей. С их помощью можно быстро измерить ток в проводнике, не разрывая и не отключая электрическую цепь. Электроизмерительные клещи могут применяться в электроустановках до 10000В.

О назначении многих электрических приборов и инструментов известно любому обывателю – все знают, зачем нужен паяльник или электрическая дрель. Но далеко не у каждого, даже не на каждом предприятии найдутся токоизмерительные клещи.

Несмотря на это, токовые клещи предназначены для широкого использования, просто очень многие не знают о существовании такого прибора и не умеют ним пользоваться.

Где применяются электроизмерительные клещи?

Клещи токоизмерительные могут стать незаменимым помощником как для бытовых потребителей, так и на предприятиях различных масштабов. С их помощью возможно:

  • — определять фактическую нагрузку в сети. Чтобы определить нагрузку однофазной сети, осуществляется замер на вводном кабеле, полученное значение тока в амперах умножается на напряжение в сети и косинус угла между фазами (cos φ). Если отсутствует реактивная нагрузка (мощные индуктивные элементы, дроссели, двигатели), то последнее значение принимается равным единице (cos φ = 1).
  • — для измерения мощности различных приборов. В случае возникновения необходимости измеряется сила тока участка цепи с подключенным потребителем. Мощность определяется по вышеописанной формуле.
  • — для проверки функционирования приборов учета потребления электроэнергии, например, сверки показаний счетчиков с фактическим потреблением.

Конструкция и обозначения

В состав электроизмерительных клещей любой модификации входят следующие основные части: клещи-магнитопровод, переключатель диапазонов и функций, дисплей, выходные разъемы, кнопка фиксации измерений. В данной статье рассматриваются токовые клещи марки mastech M266.

Переключатель может быть установлен в одно из положений режимов измерений:

  1. — DCV – постоянное напряжение;
  2. — ACV – переменное напряжение;
  3. — DCA – постоянный ток;
  4. — ACA – переменный ток;
  5. — Ω — сопротивление;
  6. — значок диода – проверка диодов;
  7. — значок сигнала – прозвонка с зуммером.

Три входных разъема прибора имеют защиту от перегрузки. При подключении прибора черный провод щупов подсоединяется к разъему «COM», а красный – к разъему «VΩ». Третий разъем, обозначенный как «EXT», применяется для подключения измерителя изоляции.

Порядок измерения тока

Переключатель пределов устанавливается в положение, соответствующее необходимому диапазону измерения переменного тока. Токовые клещи подключаются к измеряемому проводнику.

Если на дисплее наблюдается только значение «1», то необходимо переключатель пределов установить на более высокое значение, так как возникла перегрузка.

Порядок измерения напряжения

Красный провод щупа подсоединить к разъему «VΩ», черный – к «COM». Переключатель пределов установить в положение, соответствующее измеряемому диапазону.

Щупы подсоединить к измеряемой нагрузке или источнику напряжения. На экране прибора будет наблюдаться измеряемое напряжение, а также его полярность. Если на экране наблюдается только значение «1», то переключатель пределов необходимо переключить на более высокое значение, так как возникла перегрузка.

Порядок измерения сопротивления

Щупы прибора так же, как и при измерении напряжения. Переключатель диапазонов установить на диапазон «Ω». Если прибор используется для прозвонки, то переключатель нужно установить в соответствующее положение. Если сопротивление измеряемого участка схемы меньше 50 Ом, то будет звучать сигнал зуммера.

Электроизмерительные клещи – принципы работы

В работу простейших токоизмерительных клещей переменного тока положен принцип одновиткового трансформатора тока.

Его первичная обмотка представляет не что иное, как провод или шину, в которой измеряется ток. Вторичная обмотка, имеющая больше количество витков, намотана на разъемный магнитопровод и находится в самих клещах. К вторичной обмотке подключен амперметр.

Читать еще:  Как работают датчики и токовые клещи для измерения постоянного и переменного тока

Измерив ток, который протекает во вторичной обмотке с учетом известного коэффициента трансформации измерительного трансформатора, можно получить величину тока, измеряемую в проводнике.

Заметим, что с помощью токоизмерительных клещей измерять ток (а по сути — нагрузку) в цепи совсем не сложно и очень удобно. Сам процесс измерения заключается в следующем.

С помощью рукоятки выставляется измеряемая величина. Клещи размыкаются, в них пропускается проводник, рукоятка отпускается и клещи замыкаются. Дальнейший порядок использования электроизмерительных клещей точно такой же, как и при обращении с обычным тестером.

Подсоединять клещи можно как к изолированному, так и неизолированному проводу. Самое главное – охватываться должна только одна шина. На индикаторе прибора отображается величина тока измеряемой цепи.

Чтобы обеспечить работу в труднодоступных местах, современные токовые клещи обычно оснащаются кнопкой, фиксирующей показания.

Таким образом, если охватить проводник и нажать кнопку, то после размыкания магнитокопровода на экране прибора сохранится зафиксированное измеренное показание прибора.

По токоведущей части, которая охвачена магнитопроводом, проходит переменный ток. В магнитопроводе создается переменный магнитный поток, в результате которого во вторичной обмотке возникает электромагнитная индукция – по ней (вторичной обмотке) начинает протекать ток, который измеряется амперметром.

Современные токоизмерительные клещи выполняются по схеме, в которой сочетается трансформатор тока и выпрямительный прибор. Она позволяет выводы вторичной обмотки присоединять к измерительному прибору через набор шунтов, а не напрямую.

Как пользоваться токоизмерительными клещами

Как измерить нагрузку сети в квартире?

Переключатель диапазонов устанавливается в положение АСА 200. Раскрыв токовые клещи, на вводе в квартиру охватить ними изолированный провод, зафиксировать показания, которые появились на экране прибора.

Полученная величина умножается на напряжение сети 220 В, косинус берется равным единице.

Пример. Допустим, прибор показывает 6А. Это значит, что нагрузка сети квартиры составляет:

Р = 6 · 220= 1320 Вт = 1.32 кВт.

По этим данным можно проверить правильность работы счетчика потребляемой электроэнергии, соответствие фактической нагрузке вводного кабеля и др.

Маленькая хитрость при измерениях

Как можно измерить небольшой ток с помощью электроизмерительных клещей?

Для того, чтобы измерить токоизмерительными клещами небольшую силу тока, необходимо провод, на котором нужно узнать ток, намотать несколько раз на разомкнутый магнитопровод. Предел измерений установить на минимальное значение.

Для того, чтобы определить фактическое значение тока, необходимо показания прибора разделить на количество витков провода, намотанного на магнитопровод.

Токоизмерительные клещи. Виды и работа. Применение и как выбрать

Токоизмерительные клещи представляют собой прибор, используемый для измерения параметров электрической сети без ее разрыва и нарушения работы. В зависимости от того, какие параметры электрического тока надо измерить, существуют различные клещевые приборы, но самые популярные – амперметры. Такое оборудование позволяет измерять силу тока в цепи напряжением до 10 кВ.

Виды токоизмерительных клещей

Токоизмерительные клещи разделяют на виды по нескольким параметрам.

По своему устройству и по рабочему напряжению, они могут быть:
  • Одноручные. Такие приборы используются в сетях напряжением до 1 кВ. Выглядят они в виде рукоятки, которая хорошо изолирована. Раскрыть магнитопровод можно при помощи одной руки, путем нажатия на специальный рычаг.

  • Двуручные. Они используются в сетях напряжением от 2 до 10 кВ. У них есть две ручки, поэтому работать одной рукой не получится, длина изолированной части составляет не менее 38 см.

Кроме этого, существует различие по внешнему виду:
  • Аналоговые приборы имеют дисплей со стрелочкой и измерительной шкалой, для их работы не нужен источник питания, поэтому они не теряют свою популярность. С их помощью удобно измерять ток запуска, так как они быстро реагируют на его изменения, но выдача результатов менее удобная.

  • Цифровые разновидности имеют жидкокристаллический экран, результаты выдаются сразу в виде определенного значения, но для их работы нужен дополнительный источник питания.
  • Устройства высоковольтного типа, у них улучшенная изоляция, которая позволяет работать с более высоким напряжением.

Есть токоизмерительные клещи, которые дополнительно оснащаются датчиком Холла. Такие изменения позволяют измерять параметры не только переменного, но и постоянного тока.

Устройство

Рассмотрим устройство данного прибора на примере его самой простой модели. Токоизмерительные клещи состоят из таких элементов:

  1. Разъемы для подключения щупов.
  2. Рукоятка-корпус.
  3. Дисплей. Это устройство служит для контроля полученных показателей, оно может быть аналоговым или цифровым.
  4. Переключатель диапазонов измерений, он позволяет работать с сетями разного напряжения.
  5. Кнопка фиксации показаний произведенных замеров.
  6. Магнитопровод. Эта часть разъемная, для удобства работы, она подпружинена. На магнитопровод надета вторичная катушка трансформатора.

Магнитопровод и измеритель выполнены в одном корпусе и составляют рабочую часть прибора. Чтобы измерить необходимые параметры, сердечник магнитопровода раскрывается как обычные клещи, для этого надо нажать рукой на его ручки.

Принцип работы

Токовые клещи работают по принципу одновиткового трансформатора. В качестве первой обмотки выступает провод, в котором проводятся измерения, а вторичная обмотка расположена на клещах, к ней подключен амперметр.

Величина тока в измеряемой цепи определяется после измерения тока во вторичной обмотке, при этом учитывается коэффициент трансформации прибора.

После подключения магнитопровода к измеряемой сети, в нем создается переменный магнитный поток, и он индуцирует ЭДС во вторичной обмотке. Ток, созданный во вторичной обмотке, измеряется имеющимся на клещах амперметром и выдается на экран. В современных токовых клещах подключение вторичной обмотки выполняется через шунты.

Способ применения и сфера использования

Токоизмерительные клещи позволяют быстро и легко измерить ток в цепи. Для выполнения таких измерений, необходимо выполнить следующие действия:
  • При помощи переключателя проводится выставление измеряемой величины.
  • Клещи разводят в сторону и надевают на проводник.
  • Рукоятка опускается, и прибор замыкается.
  • Проводится фиксация результата, и клещи снимаются.

Подсоединять указанный прибор можно к любому проводу, при этом неважно, он изолирован или нет. Во время проверки силы тока, клещи накладывают только на одну шину или провод. На индикаторе высвечивается величина измеряемого параметра.

Для того чтобы было проще работать в труднодоступных местах, на большинстве моделей есть кнопка, фиксирующая результат и его можно посмотреть уже после снятия клещей.

Такие приборы имеют много функций, поэтому могут использоваться:
  • Для определения фактической нагрузки сети.
  • Чтобы определить мощность оборудования.
  • Чтобы определить количество энергии, потребляемой конкретным прибором.

Они используются на различных промышленных предприятиях, заводах, на электростанциях и в других отраслях. В быту, такие приборы также имеют широкое применение, они используются для определения мощности разных домашних электроприборов, электрооборудовании автомобиля и т.д.

Когда работа выполняется в тесном шкафу с большим количеством проводов, то бывает сложно надеть раздвижной магнитопровод на измеряемую цепь. В таких случаях, некоторые модели оснащаются датчиком IFLex, который идет в комплекте с ними.

Токоизмерительные клещи – особенности выбора
При совершении выбора указанного прибора, специалисты рекомендуют придерживаться следующих правил:
  • Покупать только в специализированных магазинах. Здесь есть специалисты, они смогут помочь подобрать прибор, соответствующий предъявляемым к нему требованиям.
  • Тип измеряемого тока. При совершении выбора, надо обращать внимание на тип измеряемого тока. Для работы с переменным и постоянным током клещи будут иметь маркировку AC DC, для измерения только переменного тока — AC, а только постоянного — DC.
  • Перед покупкой, надо определиться с тем, какие максимальные и минимальные значения тока вы планируете измерять.
  • Обращайте внимание и на диаметр провода или шины, который будете измерять, исходя из этого, выбирают и размер клещей.
  • Тип датчика. Есть приборы, которые показывают размеры силы тока в разных величинах, например в мА, A, АС, это также учитывают при совершении выбора.
  • Материал корпуса. Он должен быть качественным, чтобы обеспечивать максимальную защиту от возможности поражения электрическим током. Не стоит приобретать дешевые модели, у которых в корпусе есть просветы, и пластмасса неприятно пахнет
  • Обязательно перед совершением покупки, надо изучить технические характеристики и наличием гарантийных обязательств.
  • Не стоит покупать дорогой прибор, в котором есть много функций, когда он вам нужен только для измерения силы тока.
  • Для бытового использования лучше приобретать модели, которые дополнительно позволяют определять сопротивление цепи и ее «прозвонку», напряжение.
  • Перед использованием, проведите тестирование клещей и проверьте точность измерений
Качественные токоизмерительные клещи должны иметь следующие функции:
  • Возможность пускового броска, они могут измерить силу тока электродвигателя.
  • Дисплей с возможностью автоматического выбора диапазона, в таком случае не надо тратить время на настройку прибора, при работе в различных условиях.
  • Дисплей должен быть большим и с подсветкой, чтобы хорошо было видно результаты измерений в любое время суток.
Преимущества и недостатки
Среди основных преимуществ измерительных клещей, надо отметить следующие:
  • Измерение силы тока проводится без разрыва цепи.
  • С их помощью можно быстро и точно проводить измерения.
  • Могут работать с высоковольтными сетями.
  • Имеют небольшие размеры и ими легко пользоваться.
  • Есть большой выбор моделей, поэтому всегда можно выбрать прибор, соответствующий требованиям покупателя.
  • Есть модели с дополнительными функциями, что расширяет область их применения.
  • Наличие возможности фиксации результата, позволяет проводить измерения в труднодоступных местах.
Хотя такие приборы и имеют много преимуществ, но есть у них и недостатки:
  • Показания будут зависть от положения, в котором находится прибор.
  • Для получения точных показаний, надо правильно эксплуатировать клещи и правильно их устанавливать относительно измеряемого устройства.
  • Дешевые и некачественные приборы могут показывать неточные результаты.
Читать еще:  Цветовая маркировка проводов – особенности и применение
Дополнительные возможности

Многие производители, для того чтобы сделать токоизмерительные клещи универсальными, кроме возможности измерения силы тока, добавляют функции измерения других параметров электрической цепи, таких как напряжение, сопротивление, температура и т.д.

При выполнении измерений при помощи обычных токовых клещей в цепях с небольшой силой тока, бывает сложно увидеть результат. Выход простой: на магнитопровод несколько раз накручивают измеряемый провод. Это позволяет пропорционально увеличить магнитный поток, поэтому полученное значение делят на количество сделанных витков. Учтите, что этот способ подойдет только при работе с изолированными и гибкими проводами.

Для измерения напряжения, съемные концы приводов вставляют в гнезда клещей, но перед этим их переключают для определения напряжения. Вторые концы прикладывают к клеммам и поучают необходимые результаты.

Для определения мощности потребления, надо измерить ток и напряжение, а затем их перемножить. Чтобы проверить несанкционированное подключение к сети, надо отключить в доме все электроприборы, и проверить на вводном щитке нагрузку. Если результат будет нулевым, значит все нормально, в других случаях, надо искать несанкционированное подключение.

Данный прибор относится к измерительному оборудованию, поэтому надо через определенное время проводить его метрологическую проверку в специализированных лабораториях, также надо периодически испытывать прочность изоляции.

Современные токоизмерительные клещи имеют все функции мультиметра, при этом их стоимость немого выше, чем обычных токовых клещей. Для того чтобы правильно выбрать такой прибор, надо четко определиться с тем, для чего он вам нужен и сопоставить свои требования с финансовыми возможностями.

Клещи для измерения силы тока

Токоизмерительные клещи помогут вам точно определить силу тока. Они осуществляют непрямое измерение магнитного поля, окружающего проводник. Таким образом, вам не нужно отключать ток, чтобы проводить измерения непосредственно на электрическом кабеле, поскольку это измерение бесконтактное.

Преимущества токовых клещей testo 770

  • Инновационный механизм захвата позволяет легко схватить кабель
  • Дополнительные функции: измерение пускового тока, мощности и малых токов в диапазоне мкА
  • Возможность работы с приложением testo Smart Probes по Bluetooth

Основные преимущества

Инновационный механизм захвата

Автоматическое определение AC/DC

Работа с мобильным приложением

Сравнение моделей токоизмерительных клещей testo 770

  • Токоизмерительные клещи testo 770-1
  • Базовая модель для быстрого измерения самых важных параметров.
  • • Полностью убираемый зубец
  • • Автоматическое определение постоянного/переменного тока и измерение истинного СКЗ
  • • Батарейки и измерительные щупы в комплекте

    • Токоизмерительные клещи testo 770-2
  • Точный универсальный прибор для измерения электрических параметров и температуры.
  • • Измерение силы тока в диапазоне мкА
  • • Измерение силы пускового тока на электродвигателях
  • • Автоматическое определение постоянного/переменного тока и измерение истинного СКЗ
  • • Адаптер для термопар типа K для измерения температуры в комплекте

    • Токоизмерительные клещи testo 770-3
  • Наша самая мощная модель – с мобильным приложением и Bluetooth.
  • • Очень широкий диапазон измерения силы тока и температуры
  • • Измерение силы пускового тока на электродвигателях
  • • Автоматическое определение постоянного/переменного тока и измерение истинного СКЗ
  • • Отображение процесса измерения и цифровое документирование в приложении testo Smart Probes

    Сферы применения:

    Свяжитесь с нами

    Точные токоизмерительные клещи для разных сфер применения

    Складывающийся зубец позволяет легко захватывать плотно уложенные кабели. Благодаря этому вы сможете измерить силу тока, даже если вы не можете временно отключить систему. Токоизмерительные клещи позволяют одновременно регистрировать множество измеряемых параметров, обеспечивая решение разных измерительных задач и чёткий сбор данных.

    При работе с токоизмерительными клещами необходимо учитывать две особенности:

    • можно одновременно захватить и измерить только один проводник,
    • если клещи захватывают весь кабель, включая проводник и обратный проводник, измеряется только ток утечки.

    Точное измерение тока утечки

    Зонд для измерения тока утечки – важный прибор для точных измерений в области электроники. В отличие от классических токоизмерительных клещей, эти диагностические приборы обладают повышенной чувствительностью, позволяющей измерять силу тока в очень малых диапазонах.

    Высококачественные и высокоточные зонды для измерения тока утечки обладают дополнительными функциями, такими как измерение пускового тока и малых токов в диапазоне мкА. Это позволяет вам использовать токоизмерительные клещи для решения следующих задач:

    • проверка на обрыв цепи и измерение сопротивления,
    • измерение напряжения,
    • измерение истинного СКЗ.

    Высокоточные токоизмерительные клещи Testo для большей безопасности

    Современные измерительные приборы Testo отличаются инновационным механизмом захвата, который облегчает работу с электрощитками. Этот механизм позволяет точно захватывать отдельные провода, обеспечивая точное бесконтактное измерение силы тока и прочих необходимых параметров. Даже когда кабели очень плотно уложены и их диаметр очень мал, вы можете быть уверены в работе токовых клещей и зонда тока утечки. Токоизмерительные клещи оснащены большим двухстрочным дисплеем и функцией автоматического определения постоянного и переменного тока. Мы предлагаем три модели токоизмерительных клещей:

    • testo 770-1 с полностью убираемым зубцом для максимального удобства,
    • testo 770-2 с дополнительным температурным адаптером и функцией измерения в диапазоне мкА,
    • testo 770-3 с оптимизированной функцией измерения истинного СКЗ и с Bluetooth.

    Для регистрации статического магнитного поля

    Для измерения постоянного тока токовые клещи измеряют сопротивление, которое зависит от магнитного поля. Это позволяет регистрировать статическое магнитное поле, что необходимо, так как переменного поля с постоянным током не существует.

    Магниторезистивные сопротивления, которые для этого необходимы, устанавливаются в немагнитный зазор. Их очень слабый сигнал нужно усиливать электронными средствами, так что измерительные приборы оснащены соответствующим аккумулятором и работают от сети или батареи. Токоизмерительные клещи могут измерять и переменный ток. Помимо измерения силы постоянного и переменного тока в амперах, клещи имеют возможность измерять напряжение переменного и постоянного тока в вольтах. Кроме того, у них есть дополнительные измерительные функции:

    • измерение сопротивления (в омах),
    • измерение ёмкости (в фарадах),
    • измерение частоты (в герцах).

    Надёжный помощник во многих ситуациях

    Токоизмерительные клещи, предназначенные для измерения силы постоянного тока, подходят для обслуживания и проверки электрических систем и небольших устройств. Однако этот прибор также позволяет измерять электрическую ёмкость или сопротивление, а также проводить проверку на обрыв цепи. Если объект измерения находится в труднодоступном месте, функция hold облегчает считывание показаний.

    Полностью убираемый зубец значительно облегчает работу с токоизмерительными клещами Testo в сложных условиях. Вы сможете безопасно и эффективно работать даже с плотно уложенными кабелями в узких распределительных щитках. Дополнительная функция измерения тока утечки помогает вам тестировать электрические параметры и обеспечивать сохранность всей системы. Большой дисплей позволяет вам видеть все результаты измерений, что позволяет вам вовремя предпринять шаги, необходимые для обеспечения изоляции и обслуживания системы.

    Клещи токоизмерительные — для чего нужны электроклещи?

    Токоизмерительные клещи – это прибор, основной функцией которого является измерение электрического тока без разрыва в измеряемой цепи. По величине напряжения цепей, в которых выполняются измерения, токоизмерительные клещи делятся на приборы до 1000В и выше 1000В.

    Токоизмерительные клещи могут быть одноручными (обычного типа для измерений в сетях до 1000В) и двуручные (высоковольтные, для сетей напряжением до 10кВ). Высоковольтные клещи должны периодически проходить высоковольтные испытания.

    На практике чаще всего встречаются токоизмерительные клещи для измерения переменного тока в сетях 220В/380В, но в последнее время пользуются клещами и для измерения постоянного тока, а также комбинированными клещами.

    Токоизмерительные клещи бывают аналоговые (стрелочные) и цифровые (с жидкокристаллическим дисплеем).

    Аналоговые токоизмерительные клещи

    Несмотря на большую популярность цифровых клещей (да и других цифровых приборов) находится место и для использования стрелочных приборов. Для электрических измерений стрелочным клещам не нужен дополнительный источник питания в виде батареек.

    Для измерений пусковых токов удобнее пользоваться стрелочным прибором, т.к. он мгновенно реагирует на резкое изменение величины электрического тока. А вот в плане удобства отображения измеряемой величины стрелочные клещи значительно уступают цифровым, т.к. измеряемое значение приходится определять по дуговой шкале.

    Цифровые электроклещи

    Цифровые клещи очень удобны в пользовании, т.к. результаты измерений отображаются на дисплее в виде обычных чисел. В отличие от стрелочных клещей для работы цифровых необходим дополнительный источник питания. Одним из недостатков использования цифровых клещей является неточность измерений при разряженной батарейке, а также при различных электромагнитных помехах.

    Как пользоваться токоизмерительными клещами

    Чтобы правильно пользоваться токоизмерительными клещами, необходимо знать их внешнюю конструкцию и функциональные элементы. В качестве примера подойдёт прибор M266F. Он состоит из нескольких элементов:

    • магнитопровод (сердечник) с разрывом и кнопкой для разрыва;
    • многопозиционный переключатель измеряемых величин;
    • жидкокристаллический дисплей;
    • гнёзда для подключения измерительных щупов;
    • кнопка фиксации измерений.

    Современные цифровые токоизмерительные клещи кроме измерения электрического тока позволяют измерять и другие электрические величины. Например, это постоянное напряжение, переменное напряжение, активное сопротивление. Также у цифровых токоизмерительных клещей может быть функция прозвонки зуммером, проверки диодов.

    Для того чтобы измерить нагрузку в цепи, достаточно разомкнуть магнитопровод клещей, обхватить провод или жилу электрического кабеля и снова замкнуть магнитопровод. Переключатель измеряемых величин должен быть установлен в режиме «V

    » на пределе 200А или 1000А. Затем необходимо зафиксировать полученный результат измерений. Фиксацию можно произвести либо визуально, либо при помощи специальной кнопки фиксации.

    Читать еще:  Монтаж открытой проводки

    Замер других величин (напряжение, сопротивление и т.д.) производится так же, как и обычным мультиметром. Достаточно подсоединить щупы к нужным гнёздам, установить переключатель в соответствующий режим и произвести измерение.

    Несмотря на то, что цифровые клещи достаточно точны, не всегда удаётся получить высокую точность показаний при измерении токов малого значения. Для того чтобы точно определить небольшое значение тока, достаточно обмотать (сделать несколько витков) измеряемый провод вокруг магнитопровода клещей несколько раз и измеренное значение разделить на количество витков.

    При снятии показаний, если высветится единица «1», то значит фактическое значение тока в цепи больше, чем установленный предел. В этом случае необходимо установить переключатель на больший предел измерения.

    В процессе использования токоизмерительных клещей необходимо соблюдать технику безопасности.

    Существует два способа измерения электрического тока в электрической сети (цепи). Первый способ – это прямое непосредственное измерение. Второй способ – непрямое измерение электрического тока.

    Прямой метод измерения

    Прямой замер электрического тока выполняется обычным амперметром путём его подключения в разрыв измеряемой цепи. При таком варианте электрический ток, протекающий в цепи, напрямую проходит через амперметр, в результате чего прибор отображает фактическое значение измеренной величины. У прямого метода измерения электрического тока есть свои достоинства и недостатки.

    Преимущества прямого измерения:

    • простота измерений;
    • точность измерений (зависит лишь от класса точности амперметра).

    Недостатки прямого измерения:

    • невозможность измерять очень большие значения токов по техническим причинам;
    • невозможность измерения без разрыва цепи для подключения амперметра;
    • один амперметр способен измерять значение тока лишь в той цепи, к которой он подключён.

    Непрямой метод измерения

    Непрямой метод измерения выполняется при использовании трансформаторов тока или при помощи токоизмерительных клещей. В случае с трансформаторами тока также используются амперметры, но они в данном случае измеряют вторичный ток, протекающий во вторичной обмотке трансформатора тока.

    Что касается токоизмерительных клещей, то их принцип измерения электрического тока основан на работе трансформатора тока. Т.е. первичной обмоткой является проводник (жила электрического кабеля или провода), а вторичной обмоткой являются сами клещи.

    Преимущества непрямого измерения:

    • возможность измерения больших значений электрического тока;
    • возможность измерения без разрыва измеряемой величины;
    • безопасность измерений;
    • мобильность измерений.

    Недостатки непрямого измерения:

    • невозможность измерять нагрузку в труднодоступных местах;
    • невысокая точность измерений при очень малых значениях электрического тока.

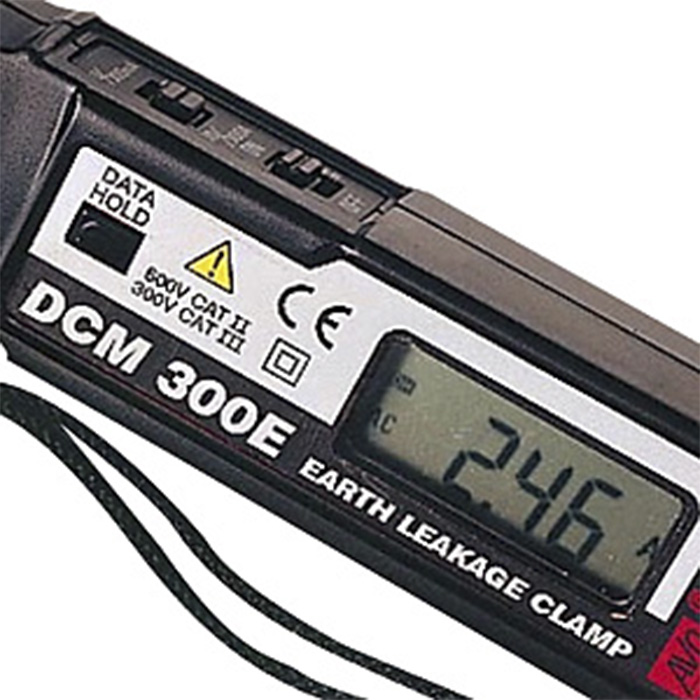

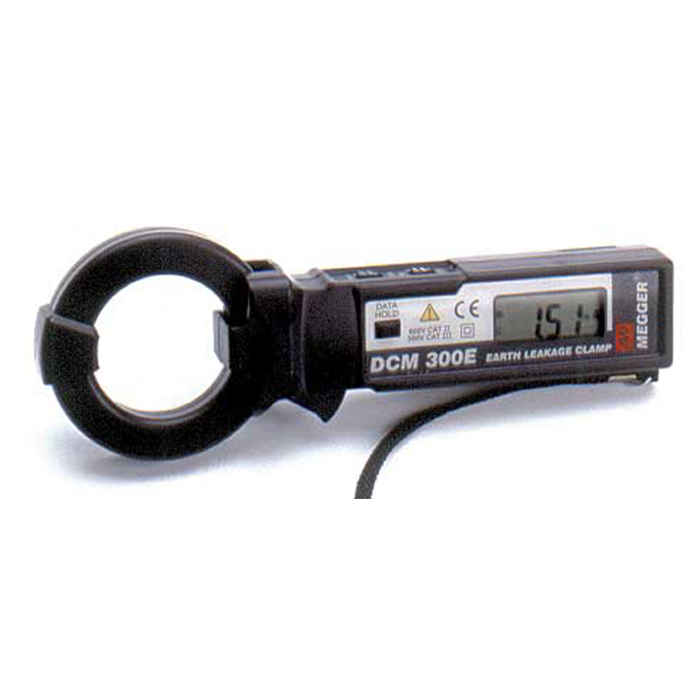

    Токовые клещи для измерения утечек тока на землю DCM300E

    Описание

    Цена: 27 162 руб. включая НДС 20% *

    | Купить в интернет-магазине |
    * Указанная цена не является публичной офертой. Стоимость ориентировочная и зависит от конкретных условий поставок.

    • Разрешение 0,01 мА
    • Соответствие нормам EMC и EN61010-1
    • Диапазон 30 мA, 300 мA, 30 A и 300 A
    • Размер захвата 40 мм
    • Отображение результатов измерений на аналоговой столбчатой диаграмме и цифровом дисплее

    Описание

    Токовые клещи DCM300E — предназначены главным образом для контроля утечек тока на землю. Однако, верхний диапазон позволяет измерять токи до 300 А (переменного тока), что обеспечивает возможность применения этого универсального инструмента для большинства задач, связанных с измерением тока.

    Прибор имеет четыре диапазона измерения: 30 мА, 300 мА, 30 А и 300 А с минимальным разрешением 0,01 мА на диапазоне 30 мА.

    Для считывания показаний в тяжелых условиях измерений, где ограничен доступ или плохое освещение, может применяться функция удерживания показаний, что существенно облегчает измерения.

    Для сохранения работоспособности батареи питания этот прибор имеет функцию автоматического отключения питания, которая позволяет отключать прибор, если никаких показаний не снимается в течение 10-ти минут. Эти клещи токоизмерительные — совершенно новая разработка в этом классе приборов, обеспечивающая полное соответствие последним стандартам безопасности EN61010-2-32 и требованиям по электромагнитной совместимости (EMC). Безопасность эксплуатации расширена путем включения в конструкцию прибора тактильного барьера. Вокруг захвата специально применена дополнительная изоляция для снижения возможности короткого замыкания между проводниками, находящимися под напряжением, а также защиты оператора от случайного удара электрическим током.

    Простота применения
    Общепризнано, что особенно в существующем оборудовании самый простой и легкий способ проверки изоляции — это использование токовых клещей. Такой измеритель может использоваться для локализации неисправности в цепи, исключая необходимость демонтажа электропроводки.

    Области применения
    Типичным применением этих токовых клещей является измерение как на тестере УЗО тока утечек на землю в цепях, где УЗО (устройство защитного отключения) обеспечивает отключение. Результат измерения позволяет быстро определять — либо имеется чрезмерный ток утечки на землю, вызывая срабатывание УЗО, либо неисправно само УЗО. Постоянный ток утечки на землю может быть результатом различных дефектов изоляции, которые не могут быть определены, например, ухудшения состояния изоляции кабелей, повреждения кабелей или попадания влаги в места, где находятся незащищенные клеммы или фитинги.
    Прибор имеет «карманные» размеры, небольшой вес, прост и надежен в эксплуатации, и поэтому является идеальным выбором для электротехнической промышленности.

    Основные характеристики и особенности

    • Разрешение 0,01 мА при измерении токов утечки на землю
    • Диапазон 300 А для обычных измерений тока
    • Аналоговая столбчатая диаграмма для анализа тенденций
    • Усиленная защита рук для обеспечения безопасности оператора
    • Маленькие размеры и вес (карманное исполнение).

    Как пользоваться токовыми клещами

    Принцип работы токовых клещей

    Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

    Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком. Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков. Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и диапазона постоянного тока.

    Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами. Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока. Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей.

    Измерение тока

    Для работы на нашем приборе APPA 133 выберем режим переменного тока А

    обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.

    Для измерения броскового переменного тока необходимо выбирать режим «inrush current», например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим. При включенной печке максимальный ток 8,47 А.

    Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю. Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов. Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.

    Измерение напряжения

    Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.

    Видим напряжение 221,1 В, частота 49,97 Гц.

    При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.

    Измерение потребляемой мощности

    Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной. Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W

    . Переключать между режимами необходимо при отсоединенных проводах. Вставляем щупы в розетку и обхватываем проводник.

    Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (

    =211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).

    Выбрать токовые клещи можете в каталоге.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
