Что такое грщ в электрике

Электрические щиты

Компания «ЭЛЕКТРИК-РБ» осуществляет в Толбазах и вблизи лежащие населённые пункты поставку, монтаж и сборку электрических щитов и электрощитового оборудования для ввода, распределения и учета электроэнергии в промышленных, жилых и общественных зданиях. Представленные электрические щиты и щитовое оборудование поставлено ведущими мировыми производителями, Толбазов и России. Все комплектующие полностью соответствует российским и европейским стандартам качества, надежности и безопасности. В нашей компании Вы сможете заказать электрические щиты любой конфигурации. Квартирные щитки, этажные, щиты распределительные, силовые , вводно-распределительные устройства, главные распределительные щиты, АВР. Оборудование и комплектующие может быть отечественное, изготовленное на современных заводах Санкт- Петербурга и России, а так же импортное , таких мировых производителей как Legrand, , ABB, Schneider Electric и других.

ВРУ (Вводно-распределительные устройства)

Устройства вводно-распределительные ВРУ предназначены для приема, учета и распределения электроэнергии напряжением 380/220 В, трехфазного переменного тока частотой 50 Гц, защите от перегрузок и токов короткого замыкания. При выполнении электромонтажных работ в панелях могут быть установлены блоки автоматического и неавтоматического управления. При монтаже специалистами ИП «ЭЛЕКТРИК-РБ» устройство может быть выполнено из функциональных блоков в одной или нескольких соединенных между собой панелях или в одном шкафу. Согласно технического задания в вводно-распределительные устройства содержат блоки с неавтоматическим управлением обще домовым освещением. Представленные в нашей компании вводно-распределительные устройства и оборудование поставлено ведущими мировыми производителями, Толбазов и России. Все комплектующие полностью соответствует российским и европейским стандартам качества, надежности и безопасности. Вводно-распределительные устройства по исполнению делаться на:

1. Шкафные, содержат все необходимые функциональные блоки для электроустановки индивидуального дома или коттеджа, размещенные в одном шкафу.

2. Много панельные, в которых функциональные блоки размещены в нескольких панелях, количество которых определяется составом и количеством аппаратов, требуемых для конкретной электроустановки общественного здания или многоквартирного жилого дома

Вводно-распределительные устройства классифицируются

  1. по месту установки: в электрощитовых помещениях, не электрощитовых помещениях;
  2. по виду установки: напольное, настенное, встраиваемое в нишу;
  3. по степени защиты;
  4. по классу защиты от поражения электрическим током: класс. 1, класс. 2;
  5. по наличию блока автоматического управления освещением;
  6. по наличию АВР;
  7. по доступу обслуживающего персонала: квалифицированного, неквалифицированного (выполнение коммутационных операций).

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (906) 100-68-99

Щит ГРЩ главный распределительный щит

Предназначен для организации ввода, учета, распределения электроэнергии, защиты отходящих питающих линий от токов короткого замыкания и перегрузок в трехфазных сетях переменного тока напряжением до 380В частотой 50Гц с типами систем заземления TN-C, TN-S или TN-C-S. Область применения ГРЩ – это сооружения и объекты жилого, торгового, общественного, промышленного или иного назначения. При проведении электромонтажных работ главный распределительный щит может комплектоваться системами диспетчеризации и оборудованием для АСКУЭ, а также встроенной секцией автоматического ввода резерва (АВР) для безаварийного питания потребителей. По типу главные распределительные щиты разделяют на линейные, вводные и секционные. Щит ГРЩ может состоять из множества устройств: шкафов ШР и ВРУ, распределительных пунктов, средств учёта электроэнергии, распределительных панелей и другого электрощитового оборудования. По Вашему заказу ИП «ЭЛЕКТРИК-РБ» доукомплектуем ГРЩ амперметром, вольтметром, или сигнальными устройствами.

Пускозащитное оборудование будет предусматривать раздельные автоматы на каждого потребителя и обеспечивать отключение нагрузки при превышении допустимых токов или коротких замыканиях на отдельных линиях, при сохранении работоспособности на других. Возможно исполнения ГРЩ для использования в помещениях с повышенной влажностью или запыленностью. При монтаже специалистами ИП «ЭЛЕКТРИК-РБ» устройство может быть выполнено из функциональных блоков в одной или нескольких соединенных между собой панелях или в одном шкафу. Выполненные нашей компании главные распределительные щиты укомплектованы оборудованием ведущими мировыми производителями, Толбазов и России. Все комплектующие полностью соответствует российским и европейским стандартам качества что обеспечивает долговечность эксплуатации ГРЩ и его надёжную работу.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Что такое ГРЩ как он расшифровывается

Время на чтение:

Электропитание бытовых и промышленных объектов производится путем подачи электроэнергии от электроснабжающих устройств по кабельным и воздушным линиям электропередач. В целях обеспечения необходимого уровня безопасности (защита от перегрузок, короткого замыкания), а также исключения перебоев электропитания вводные питающие линии подключаются к распределительным устройствам, и только потом электроэнергия подается к потребителям. На электрических схемах устройства, к которым подключаются линии питания, обозначаются аббревиатурой ГРЩ, расшифровка которой главный распределительный щит.

Что такое ГРЩ: расшифровка и чем отличается от ВРУ

Существует несколько типов распределительных устройств, которые обеспечивают распределение электроэнергии потребителям, резервирование нескольких источников, защиту от короткого замыкания (секционирование нагрузки).

Электропитание жилого дома

Данные устройства обозначаются ВУ, ВРУ и ГРЩ, их расшифровка следующая:

  • ГРЩ — главный распределительный щит;
  • ВУ — вводное устройство;
  • ВРУ — вводное распределительное устройство.

К сведению! Все устройства имеют схожие черты и во многих случаях могут совмещать свои функции. И ВРУ, и ГРЩ комплектуются защитными автоматами, приборами учета электроэнергии, устройствами автоматического и ручного резервирования. Но есть и отличия, большая часть которых заключается в иерархической системе построения электрических сетей.

Верхнюю ступень в иерархии занимают главные распределительные устройства, а более низкую — вводные. Таким образом, если рассматривать участок от понижающей подстанции до потребителей, то на выходе подстанции устанавливается главный распределительный щит, а на входах потребителей (предприятия, жилые дома) — вводные распределительные устройства.

Обратите внимание! На участке от ввода в дом и до квартирных устройств на входе дома будет установлен ГРЩ, на отдельных подъездах или этажах — ВРУ, возле квартиры — квартирный щиток.

Есть и другое мнение по поводу различий в обозначениях. ВРУ — это тип изделия. Под этим наименование распределительные устройства поступают после производства. ГРЩ — функциональное назначение. Таким образом на шильдике (бирке) изделия, может стоять одно обозначение, а на схеме электропитания другое.

Вводное распределительное устройство

Еще одно различие заключается в токовых характеристиках, что полностью согласуется с иерархической системой. Вводные распределительные устройства имеют ограничения по максимальному допустимому току по входу и выходу. ВРУ предназначены для работы с нагрузкой, ток потребления которой не превышает 630 А. Главные распределительные щиты таких ограничений не имеют.

Читать еще:  Зависимость сечения кабеля и провода от токовых нагрузок и мощности

Зачем нужен главный распределительный щит

Основные задачи главного распределительного щита — прием и распределение электроэнергии между отдельными потребителями. Также осуществляется защита потребителей от превышения питающего напряжения в случае аварии на сети, защита источников и линий передач энергии при авариях в нагрузке.

К сведению! В зависимости от категории нагрузки может потребоваться необходимость в непрерывной подаче электроэнергии, поэтому распределительные устройства должны иметь возможность автоматического или ручного переключения на резервную линию питания или при особых требованиях на резервный источник электрической энергии (бензиновую или дизельную автономную электростанцию).

Как работает ГРЩ

ГРЩ представляет собой металлический шкаф, в котором размещены:

  • входные клеммы для подключения линии питания;
  • выходные клеммы для подключения нагрузки;
  • шинопроводы или провода;
  • коммутационные устройства;
  • автоматы защиты;
  • УЗО;
  • приборы контроля и учета энергии;
  • устройства автоматического переключения на резерв;
  • устройства компенсации реактивной мощности.

В зависимости от требований может быть огромное количество разновидностей ГРЩ. Самый простой и универсальный вариант работает таким образом:

  1. Кабель питания подключается к входным клеммам щита.
  2. Между входными клеммами и распределительными шинопроводами устанавливается главный рубильник.
  3. К шинопроводам через отдельные автоматы защиты подключаются отдельные потребители. При этом номиналы автоматов должны соответствовать мощности нагрузки.
  4. При включении главного рубильника шинопроводы оказываются под напряжением, при помощи автоматов защиты можно осуществлять коммутацию питания по каждому потребителю отдельно.

Обратите внимание! Неисправность одного из потребителей вызовет срабатывание соответствующего автомата, поэтому остальная нагрузка будет обеспечена питанием вне зависимости от состояния неисправной части.

Технические характеристики ГРЩ

К техническим характеристикам ГРЩ относят:

  • напряжение сети;
  • максимальный ток нагрузки;
  • количество входов;
  • количество выходов;
  • наличие или отсутствие автоматики резервирования;
  • тип и количество приборов индикации и учета;
  • система заземления;
  • степень защиты.

Поскольку в каждом отдельном случае условия неодинаковы, то в конструкцию типовых ГРЩ могут вносится изменения. Особенно часто это касается номинальных значений автоматов защиты.

Важно! Для обеспечения безопасности обслуживания и безаварийной работы все изменения должны обязательно вноситься в техническую документацию.

Один из экземпляров электрической схемы обычно закрепляется на внутренней стороне одной из дверок шкафа. Обозначения на схеме должны выполняться согласно требованиям стандартов, чтобы можно было однозначно расшифровать изменения.

Пример однолинейной схемы ГРЩ

Наиболее часто современные распределительные щиты имеют модульную конструкцию, что упрощает обслуживание и внесение изменений. Основные модули (секции):

  • вводная, в которой размещаются вводные автоматы (рубильники), приборы учета, элементы защиты;
  • модуль отходящих линий, с автоматическими выключателями для каждого потребителя и с отдельными приборами учета для каждой из нагрузок;
  • секция учета. Здесь устанавливаются счетчики электроэнергии, трансформаторы тока, модемы дистанционного контроля;
  • секция компенсации реактивной мощности.

Секция компенсации реактивной мощности

Таким образом, в зависимости от предъявляемых требований конструкции ГРЩ могут отличаться как количеством, так и способом подключения модулей.

Обратите внимание! Одной из важных характеристик является способ разделения нагрузки и резервирования питания, то есть, к какой линии подключены потребители в нормальном режиме и к какой в аварийном при пропадании питания в основном фидере.

Как и где используется ГРЩ

В отличие от ВРУ ГРЩ в основном устанавливаются на выходе питающей подстанции. В таком случае возможность переключения на резерв должна быть предусмотрена во ВРУ. Но если главный распределительный щит установлен на входе потребителя, то в зависимости от требований к надежности электроснабжения он должен обеспечивать переключение на резервный источник питания (линию электроснабжения или автономную электростанцию).

Важно! Проектирование и монтаж электрораспределительных устройств могут выполнять только лица и организации, которые имеют право на производство соответствующих работ. Разница в стоимости работы, выполненной самостоятельно или с привлечением профессионалов, полностью окупается гарантией надежной и бесперебойной работы.

Таким образом, ГРЩ — это важный элемент в электроцепи. Главный распределительный щит отвечает за прием и передачу электроэнергии в квартиры, дома и на предприятия. Без него не работает электричество в принципе, поэтому его монтаж рекомендуется доверять только профессионалам.

ВРУ, ГРЩ, ВУ: рассмотрим особенности функционала

Низковольтные комплектные устройства (НКУ) – важнейшие звенья сложной цепи в обеспечении электроснабжения жилых, промышленных и других объектов, ввода и распределения электроэнергии между потребителями. Каждое из таких устройств имеет свои функциональные задачи (ввод, распределение, контроль, учет электроэнергии, защита линий от перегрузок и коротких замыканий) и характеризуется определенными техническими параметрами.

Основными НКУ в общей схеме электроснабжения потребителей являются:

  • главный распределительный щит (ГРУ);
  • вводно-распределительное устройство (ВРУ);
  • вводное устройство (ВУ).

Все они относятся к группе устройств с идентичным практическим назначением в общей системе энергоснабжения. Они разделяют питающую электрическую сеть от трансформаторов, подстанций и обеспечивают ввод и распределение электроэнергии на объекте. При этом каждое из данных устройств обладает индивидуальными техническими параметрами и функциональными возможностями, определяющими их практические различия и целевое назначение.

Главный распределительный щит

ГРЩ – щит, через который обеспечивается электроснабжение всего объекта или его отдельных участков. Он устанавливается на вводе сразу после трансформаторов 6, 10/0,4кВ и выполняет функцию распределения электроэнергии по объекту. ВРУ ставится после него с целью распределения питания на конкретных потребителей.

ГРЩ применяется в трехфазных сетях с напряжением 380/220 В и частотой 50 Гц и обеспечивает защиту линий от перегрузок, коротких замыканий и утечек напряжения. Оснащается противоаварийной автоматикой и различными по функционалу приборами (в том числе ВРУ, панелями ЩО-70 и другим оборудованием).

Водно-распределительные устройства

ВРУ – устройства, обеспечивающие в здании прием и распределение электроэнергии при напряжении менее 1000 В одно- и трехфазного тока частотой 50-60 Гц. Они также выполняют функции защиты линий от высоких токов в результате перегрузки или замыкания. Вводно-распределительные устройства (одно или несколько) устанавливаются на вводе в здание. При наличии в нем нескольких обособленных потребителей рекомендована установка отдельных ВРУ для каждого из них.

Для ВРУ существует ограничения на максимальный ток ввода – не более 630 А. Это одно из основных отличий от ГРЩ, который рассчитан на большие показатели и не имеет ограничений на токи ввода и отходящих питающих линий.

ВРУ комплектуется различными аппаратами и приборами: рубильниками, переключателями, выключателями нагрузки, предохранителями, счетчиками и прочим функциональным оборудованием. Вводно-распределительное устройство обеспечивает оперативное включение и отключение от электроэнергии отдельных потребителей (частей зданий), а также различных устройств и приборов.

Читать еще:  Электроизмерительные клещи - виды, принцип действия, использование

Вводные устройства

ВУ – это сборное электротехническое устройство, предназначенное для подключения и первичной защиты электросети здания. Питание приборов и аппаратов, входящих в конструкцию ВУ и установленных на вводе линии в здание, производится от ГРЩ.

В отличие от ВРУ вводное устройство не имеет автоматов защиты для распределения электропитания по отдельным группам и может устанавливаться не только в доме, но также на столбе ЛЭП или возле дома.

Главный распределительный щит (ГРЩ): что это такое, определение, назначение

Главный распределительный щит (ГРЩ) — это низковольтное распределительное устройство, обеспечивающее распределение электрической энергии во всей электроустановке здания или в ее обособленной части, а также управление и защиту подключенных к нему распределительных и конечных электрических цепей [1].

Аббревиатуру «ГРЩ» применяют в национальной нормативной и правовой документации для краткого обозначения главного распределительного щита.

Обратимся к книге [1] автора Харечко Ю.В., который максимально точно, на мой взгляд, описал назначение и некоторые особенности ГРЩ:

« Главный распределительный щит представляет собой низковольтное распределительное устройство, которое устанавливают в здании или его обособленной части. С помощью ГРЩ выполняют распределение электрической энергии между подключенными к нему распределительными и конечными электрическими цепями во всей электроустановке здания или в какой-то ее части. Посредством установленной в ГРЩ коммутационной и защитной аппаратуры и аппаратуры управления осуществляют защиту и управление подключенных к нему электрических цепей. Главный распределительный щит подключают к вводному устройству (ВУ) или вводно-распределительному устройству (ВРУ) и обычно устанавливают в больших зданиях, имеющих сложные электроустановки. »

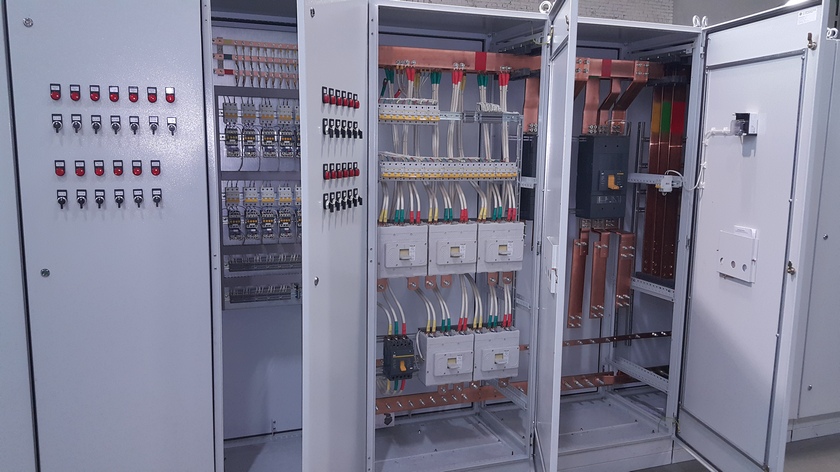

На рисунке 1 показан пример ГРЩ жилого комплекса.

Рис. 1. ГРЩ жилого комплекса

Чем отличается ВРУ от ГРЩ?

  • Согласно пункта 7.1.4 ПУЭ-7 роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.
  • Согласно таблицы 2 ГОСТ 32396-2013 для ВРУ есть ограничения по току. Так, номинальный ток вводной коммутационной аппаратуры не должен превышать 630A, а номинальные токи защитной и коммутационной аппаратуры распределительных электрических цепей, не более 250 А.
  • ГРЩ находится выше в иерархической цепи системы электроснабжения и может контролировать работу другого электрооборудования. Допустим, установленные в ГРЩ модули могут следить за правильностью функционирования ВРУ, входящих в цепь.
  • Если привести пример со сложной электроустановкой здания (например, многоэтажный торговый центр), то ГРЩ устанавливают на ввод в электроустановку после источника питания, а ВРУ подключают к ГРЩ и устанавливают, например, на различных этажах. Другими словами, ГРЩ распределяет электроэнергию на всю электроустановку здания, а ВРУ на конкретных потребителей.

Виды электрических щитов: главный распределительный щит и другие

Рассмотрим иерархию электрических щитов — типы, виды, разновидности для того чтобы лучше понимать их принципиальные назначения в электрической сети. Наверняка, вы не раз встречали на щитах аббревиатуры типа: ЩЭ, ВРУ, ОЩ и т.п. Все эти замысловатые буквы скрывают сущность устройств, которое известно тем, кто непосредственно их обслуживает. А порой, даже те кто обслуживает щитовые, настолько привыкают к аббревиатуре, что не задумываются об их назначениях. Итак, начнем рассматривать иерархию с главного щита, «короля» щитовых.

  1. Главный распределительный щит (ГРЩ)
  2. Вводное распределительное устройство (ВРУ)
  3. Аварийный ввод резерва (АВР)
  4. Щит этажный (ЩЭ)
  5. Щит квартирный (ЩК)
  6. Щит освещения (ОЩ)
  7. Щит управления (ЩУ)
  8. Сборка щита учета. Видео-урок
  9. Щит автоматики (ЩА)
  10. Щит бесперебойной подачи питания (ЩБП)
  11. Создание электрощитовой от Алекса Жука

Главный распределительный щит (ГРЩ)

Щит ГРЩ предназначен для ввода силовых линий питания, учета электроэнергии и распределений линий питания для объектов. Устройство также служит для защиты от коротких замыканий и перегрузок в сетях электроснабжения. Если рассматривать иерархию электрощитовых, то ГРЩ находится на самой верхней ступени. Главный распределительный щит чаще всего расположен на территории трансформаторной подстанции (ТП), котельных, производствах.

Главный распределительный щит (ГРЩ)

Вводное распределительное устройство (ВРУ)

Устройство, в которое входит комплекс электротехнической автоматики и конструкций, используется для приема вводного силового кабеля, распределения питающих линий для ЩЭ, ЩК, ЩО, ВРУ, учета электроэнергии, защиты линий от перегрузок и короткого замыкания. Устанавливается на вводе жилых, общественных зданий, а также в производственных помещениях (цехах).

Вводное распределительное устройство (ВРУ)

Аварийный ввод резерва (АВР)

Щит АВР оснащен специальной автоматикой. АВР переключает питание с основного источника на дополнительный (генератор), в случае аварии основного поставщика электроэнергии. После устранения аварии, АВР перейдет с генератора на основную линию и через несколько минут генератор будет остановлен. Используется в производственных, торговых, коммунальных зданиях, а также в коттеджах.

Аварийный ввод резерва (АВР)

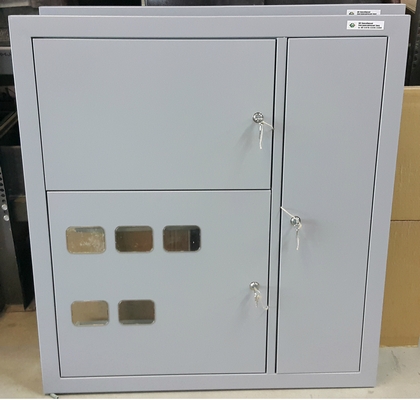

Щит этажный (ЩЭ)

Применяется в жилых и административных зданиях для распределения электроэнергии на 1 – 6 квартир.

ЩЭ делится преимущественно на три отсека:

  • Распределительный отсек (модульная автоматика для групп электрических цепей).
  • Отсек учета (электрические счетчики).
  • Абонентский отсек (телефон, домофон, TV, радио и пр.).

Щит этажный (ЩЭ)

Щит квартирный (ЩК)

Как правило, располагается на вводе в квартиру в районе прихожей. Основное назначение ЩК – это учет электроэнергии, распределение групповых линий питания в квартире, модульная автоматика защищает электрическую цепь от перегрузок и коротких замыканий.

ЩК бывают накладной и внутренней установки, металлического и пластикового исполнения.

Щит квартирный подразделяется:

  • ЩКУ – щит квартирный учетный.
  • ЩКР – щит квартирный распределительный.

Щит квартирный (ЩК)

Щит освещения (ОЩ)

ОЩ устанавливают в административных, торговых и офисных помещениях, для нечастых оперативных включений и выключений автоматики. ЩО защищает отходящие линии от перегрузок и коротких замыканий.

  • ОЩВ (осветительный щиток с выключателем).
  • УОЩВ (утапливаемый осветительный щиток с выключателем).

Щит освещения (ОЩ)

Щит управления (ЩУ)

ЩУ служит для управления автоматикой, которые отвечают за такие механизмы как: вентиляция, отопление, пожарная сигнализация и др. Регулировка параметров осуществляется вручную.

Щит управления (ЩУ)

Сборка щита учета. Видео-урок

Щит автоматики (ЩА)

ЩА отвечает за программные контроллеры, которые следят за рабоой вентиляции, отопления, пожарной сигнализации и др.

Щит автоматики (ЩА)

Щит бесперебойной подачи питания (ЩБП)

ЩБП служит для обеспечения устройств и приборов вычислительной техники, систем управления и контроль медицинского оборудования, сигнализации и прочие системы, которые относятся к 1 категории групп электроснабжения.

Это не все щитовые которые используются в электрических сетях, существует еще большое множество разновидностей. Вопрос к читателям — какие виды электрощитов вы знаете? Поделитесь пожалуйста в комментариях ниже.

Читать еще:  Скрутка проводов разного сечения

Создание электрощитовой от Алекса Жука

Виды электрических щитов

Электрические распределительные щиты представляют собой устройства различной конфигурации, которые используются для передачи поступающего электрического тока в несколько меньших цепей и обеспечивают внутренним соединениям различную защиту: например, защиту от сверхтоков и перегрузки в виде предохранителей или автоматических выключателей, от воздействий окружающей среды — снега, дождя, пыли и т.д., а также оберегают пользователей от смерти и травм, связанных с поражением электротоком. Это может быть большая единая панель или сборка с кабельными соединениями, переключателями для перенаправления энергии, трансформаторами, контакторами, реле, изоляторами, предохранителями и другими устройствами для защиты и контроля.

Электрощиты известны под разными названиями, такими как распределительный щит, шкаф или бокс, электрическая или щитовая панель и т.д ., и используют разную аббревиатуру для обозначения своего предназначения — ЩО, ЩК, ГРЩ, ЩЭ и другую. Это своего рода центры, принимающие большой входящий ток материнской электросети, например, от электростанции или генератора, и разгоняющие его по меньшим потребителям — подстанциям, цехам, домам, квартирам.

Как правило, они монтируются на стене внутри или снаружи зданий или в отдельно стоящих коробах и защищены прочными корпусами с закрывающимися дверцами с нанесённой аббревиатурой — названием щита, определяющим его назначение, и предостерегающими знаками. Некоторые щиты предназначены для одной семьи или многоквартирного дома, тогда как другие — для коммерческих зданий и промышленных объектов. Иерархия распределительных щитов начинается с их «босса» под названием ГРЩ — главного распределительного щита.

Главный распределительный щит

Вы вряд ли сможете встретить его в жилом секторе, если только это не автономный дом, питающийся от мощного генератора. Его обычные «места обитания» — трансформаторные подстанции, котельные. Этот щит — самый мощный на каком-либо объекте — может принимать в себя ток в несколько тысяч ампер, преобразуя его и подавая в нужном количестве в несколько линий, расходящихся по цехам или домам. Между «боссом» ГРЩ и конечными потребителями располагаются ВРУ — вводное распределительное устройство — и различные мелкие щитки — ЩА/ЩУ/ЩЭ/ЩК/ЩО и прочие.

Вводное распределительное устройство

В нём находятся многочисленные кабели с целым арсеналом измерителей, функциональных плат, защитных механизмов, спасающих сети от излишних нагрузок, выравнивающих напряжение, стабилизирующих подачу тока, измеряющих параметры электроэнергии и т.д. ВРУ по-своему обрабатывает входящую с ГРЩ электроэнергию и направляет её далее по маленьким щитам для распределения по этажам, квартирам, системам автоматизации, сигнализации, контроля, управления и т.д.

Этот закрытый шкафчик часто выполняется с прозрачным окошком и располагается, как следует из названия, на этажах многоквартирных зданий, принимая ток с ВРУ и отправляя его по квартирам. В боксе, как правило, находятся кабели, устройства для учёта электроэнергии, автоматические выключатели и разные приборы для защиты от скачков напряжения, а иногда и какие-либо устройства для обслуживания интернет-сетей, кабельного телевидения и т.д. Во многих жилых домах ЩЭ отсутствует, а обязанности по приёму и распределению энергии исполняет его квартирный коллега — ЩК .

Квартирный щит

Современные строительные и электротехнические стандарты допускают разнообразные варианты ЩК, использующих сочетания разных схем для нескольких пользовательских задач, например, учёта потребляемого электричества и его распределения отдельно в линии с силовыми розетками и освещением, пожарной сигнализацией и охранными системами.

Щиты аварийного переключения

Такие устройства, как ЩАП и АВР (автоматический ввод резервного питания), выполняют аналогичные функции — автоматическое переключение на резервный источник энергии, например, на другую линию или генератор в случае аварийного отключения электроэнергии или резкого падения напряжения в сети, поддерживая необходимые параметры энергоснабжения до устранения неполадок. Обычно их устанавливают там, где жизненно важно бесперебойное электропитание.

Торговая сеть «Планета Электрика» обладает широким ассортиментом низковольтного оборудования от НЭМЗ , в который входят различные модели электрических щитов. К ним относятся:

Установка и монтаж ГРЩ

Важным и ответственным мероприятием, проводимым на определенной стадии электромонтажных работ, является монтаж ГРЩ. Основное требование к установке данного вида оборудования состоит в правильном подключении питающих проводов и линий, распределяющих электроэнергию потребителям.

  1. Назначение и общее устройство ГРЩ
  2. Особенности монтажа различных ГРЩ
  3. Сборка силового щита

Назначение и общее устройство ГРЩ

ГРЩ – это сокращенное название главного распределительного щита, представляющего собой устройство, с помощью которого осуществляется прием, учет и дальнейшее распределение электроэнергии. Используется для нормальной эксплуатации сетей переменного тока, напряжением 220 или 380 вольт. Кроме передачи и распределения электроэнергии, ГРЩ обеспечивает защиту потребителей при коротких замыканиях и перегрузках.

Устройство главного распределительного щита, представляет собой сборную конструкцию, состоящую из следующих основных элементов:

  1. Вводная панель предназначена для монтажа вводных автоматов, на которые поступает электроэнергия с трансформаторной подстанции. Здесь же устанавливаются и приборы учета.
  2. Секционная панель используется для установки автоматических выключателей и системы автоматического ввода резерва.
  3. Линейная панель обеспечивает питанием отходящие линии.

Схема каждого ГРЩ планируется в индивидуальном порядке и зависит от количества входов и выходов. В большинстве щитов, как правило, имеется два входа и два выхода.

Особенности монтажа различных ГРЩ

Подключение вводного силового кабеля к распределительному щиту выполняется после того, как объект на определенном этапе строительства запитан электроэнергией. Сам щит может быть металлическим или изготавливаться из негорючих пластиковых материалов. В некоторых моделях могут устанавливаться молниеотводы.

Монтаж щитов выполняется в зависимости от конструктивных особенностей того или иного устройства. Все ГРЩ изготавливаются в двух основных вариантах:

  1. Встраиваемые ГРЩ почти не выпирают из стены. Однако, их монтаж более трудоемкий из-за подготовки ниши необходимых размеров. Большинство внешних каркасов изготавливается из пластика, не пропускающего электрический ток. Современные технологии позволяют создавать модели самых разных конструкций.
  2. Навесные распределительные щиты изготавливаются в виде шкафов из металла или пластика. Они используются, преимущественно, для распределения проводки открытого типа.

Конструктивно, монтаж ГРЩ навесного типа достаточно легкий и не требует дополнительных усилий. Для установки оборудования внутри щита используются удобные рейки, шины, коннекторы и прочие приспособления.

Сборка силового щита
