Автомат 3х фазный

Автомат 3х фазный

Для расчета мощности номинала трехфазного автомата необходимо суммировать всю мощность электроприборов, которые будут подключены через него. Например, нагрузка по фазам одинакова:

L1 5000 W + L2 5000 kW + L3 5000W = 15000 W

Полученные ваты переводим в киловатты:

15000 W / 1000 = 15 kW

Полученное число умножаем на 1,52 и получаем рабочий ток А.

15 kW * 1,52 = 22,8 А.

Номинальный ток автомата должен быть больше рабочего. В нашем случае рабочий ток 22,8 А, поэтому мы выбираем автомат 25 А.

Номинал автоматов по току: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100.

Уточняем сечение жил кабеля на соответствие нагрузке здесь.

Данная формула справедлива при одинаковой нагрузке по трем фазам. Если потребление по одной из фаз значительно больше, то номинал автомата подбирается по мощности этой фазы:

Например, нагрузка по фазам: L1 5000 W; L2 4000 W; L3 6000 W.

Ваты переводим в киловатты для чего 6000 W / 1000 = 6 kW.

Теперь определяем рабочий ток по этой фазе 6 kW * 4,55 = 27,3 А.

Номинальный ток автомата должен быть больше рабочего в нашем случае рабочий ток 27,3 А мы выбираем автомат 32 А.

В приведенных формулах 1,52 и 4,55 – коэффициенты пропорциональности для напряжений 380 и 220 В.

Материалы, близкие по теме:

Сфера применения 3-х полюсных автоматических выключателей

При сборке распределительного щитка для трехфазной сети используются 3-х полюсные автоматические выключатели. При возникновении перегрузки сети или при коротком замыкании такой автомат расцепит сразу три фазы.

Сколько полюсов бывает

Однополюсный, двухполюсный, трехполюсный и четерехполюсные автоматы

В распределительном щитке квартиры или дома наиболее часто используются однополюсные автоматические выключатели. Их задача расцепить фазный проводник, тем самым прервав подачу электричества на контур. Дифференциальные автоматические выключатели и УЗО отключают одновременно и фазу и рабочий ноль, т.к. их срабатывание может быть связано с нарушением целостности проводки. Вводной автомат в таком щитке всегда должен быть двухполюсный.

Трехфазный ток используется предприятиями для питания мощных агрегатов, требующих напряжения в 380 вольт. Иногда четырехжильный кабель (три фазы и рабочий ноль) подводится к жилому дому или офису. В связи с тем, что в этих помещениях не используется оборудование, рассчитанное на такое напряжение, в распределительном щитке три фазы разделяются и получается напряжение 220 между каждой фазой и рабочим нулем.

Для таких щитков используют 3-х полюсные и четырехполюсные автоматические выключатели. Срабатывают они при превышении номинальной нагрузки по любому из трех проводов и отключают их все одновременно, а в случае с четырехполюсным – дополнительно отключается рабочий ноль.

Зачем использовать два и четыре полюса

Вводной автоматический выключатель обязательно должен полностью отключать все фазы и рабочий ноль, т.к. один из проводов вводного кабеля может давать утечку на ноль и если его не отключить, используя однополюсный или 3-х полюсный автоматический выключатель, есть вероятность поражения током.

Утечка при 3-х полюсном автоматическом выключателе

На рисунке видно, что в таком случае весь рабочий ноль в сети оказывается под напряжением. Если использовать вводной автомат, отключающий фазу и ноль, этого можно избежать, следовательно использование четырехполюсного и двухполюсного автоматических выключателей для трехфазных и однофазных электросетей более безопасно.

Схема 3-х полюсного автоматического выключателя

Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают одновременно. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.

Схема 3-х полюсного автоматического выключателя

Как видно из схемы, на каждый контур приходится отдельный электромагнитный и тепловой расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.

3-х полюсный автоматический выключатель разрешается использовать и в однофазной электросети. В этом случае на две клеммы выключателя подключаются фазный и нулевой провода, а третья клемма остается пустой (сигнальной).

Стоимость

3-х полюсные автоматические выключатели, в зависимости от производителя, отличаются и по цене. В таблице ниже вы можете сравнить стоимость таких электроустановочных изделий самых популярных в РФ марок: IEK, Legrand, Schnider Electriс и ABB:

Таблица стоимости 3-х полюсных автоматических выключателей лидеров на рынке РФ

Видео о полюсности выключателей и способах подключения

Ролик будет полезен новичкам, желающим разобраться в вопросах отличия и функциональности однополюсных, двухполюсных, 3-х полюсных и 4-х полюсных автоматических выключателей. Как правильно их подключать и в каких случаях следует использовать тот или иной автомат.

Комментарии:

А я думал, что трехполюсный подключается как фаза-ноль-земля, а оно оказывается вот как… Век живи, век учись! А его можно использовать в щитке под однофазную сеть, если надо отключать сразу три контура?

Evgen, а зачем он тогда нужен? Запитай все три фазы через однополюсный выключатель и будут они тебе отключаться одновременно без проблем! И место на рейке сэкономишь.

А почему нельзя использовать трехполюсный выключатель в однофазной сети? Отключать одновременно фазу, ноль и землю? Если поставить его, например, на вводе в щиток. Мне кажется так правильнее.

Denis, а зачем тебе на вводе отключать землю? Трехполюсный выключатель нужен только в трехфазной сети, но использовать его в однофазной возможно, но нецелесообразно. Также нецелесообразно, как отключение заземления в приведенном вами примере

Ноль иногда отключить полезно-при перекосе фаз,в деревнях сплошь и рядом.А вот землю рвать надо ТОЛЬКО если есть разд.транс,и ПОСЛЕ него.

Virtual Private Servers

Одной из наиболее видных, в прямом смысле этого слова, характеристик автоматического выключателя являектся характеристика определяющая количество полюсов автомата.

а если надо отключить две фазы и ноль трёх полюсный пойдет

Оставить комментарий Отменить ответ

Бестопливный генератор — способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома — игрушка или реальная альтернатива

Power Bank с солнечной батареей — расчет на безграмотность

Как выбрать солнечную панель — обзор важных параметров

Как подключить 3-полюсной автомат (автоматический выключатель напряжения)

Автоматический выключатель напряжения устанавливается на входе цепи для:

  • Автоматического отключения электроснабжения участка цепи при коротких замыканиях на нем;
  • Ограничения тока во избежание перегрева проводки и выхода из строя приборов, имеющих такие ограничения.
  • Ручного отключения/включения подачи электроэнергии на подконтрольный участок цепи.

Устанавливается в силовом щитке при входе токоведущей линии в дом и ее последующей разводке по потребителям.

Трехполюсной автомат рассчитан на работу в трехфазной цепи и только в ней.

Схема устройства 3-х полюсного автомата

Трехфазной автоматический выключатель представляет собой электрический привод отключения, роль которого выполняет расцепитель. Наиболее распространены электромагнитные и термобимиталлические отсечки (расцепители).

Как подключить трехполюсной автоматический выключатель: пошаговая инструкция

Обязательным условием работы является обесточивание линии. Нельзя устанавливать и подключать оборудование к линии под напряжением!

Установка вводного автоматического выключателя осуществляется в три шага:

Читать еще:  Модульный автоматический выключатель (MCB); все, что вы хотели знать, но стеснялись спросить

Закрепление DIN-рейки. Рейка – отрезок специального металлического профиля. Прикручивается на необходимое место двумя винтами.

Фиксация корпуса автомата. С тыльной (задней) стороны выключатель имеет выступ (сверху), которым необходимо зацепиться за DIN-рейку. Затем нужно надавить на нижнюю часть корпуса выключателя, чтобы сработала защелка, расположенная внизу корпуса.

Подключение проводов. Провода очистить от внешней изоляции на 5-7 см. Зачистить внутреннюю изоляцию на 2-2.5 см. Вставить их в соответствующие разъемы: подающие в 3 верхних, потребляющие – в 3 нижних, закручивая винты зажимов.
Лучше делать это поочередно, сразу закручивая винт замкнутой клеммы. Затем переходить к следующему проводу.

Схема подключения 3-полюсного автомата

К автоматам подключают 3 фазы источника к соответствующим зажимам. Маркируются как L1, L2, L3 или 1, 3, 5 – для входа, 2, 4 ,6 – для выхода к нагрузке.

Важно обратить внимание на расположение контактов: выключатель устанавливается таким образом, чтобы вход находился сверху, а выход (потребитель) снизу.

Чаще всего трехполюсный вводный автоматический выключатель располагают после счетчика. Но, чтобы включить счетчик в защищенную автоматом цепь, выключатель возможно установить и до счетчика. Однако в таком случае потребуется его опломбирование представителем соответствующей организации.

NZMN3-AE400 Автоматический выключатель 3-х фазный 400А 50kA EATON

  • Артикул: 0000259114
  • Бренд: Eaton (подробнее о производителе)
  • Наличие на складе: Под заказ

Стоимость товара и информация о доставке

  • Характеристики товара
  • Оплата и доставка
  • Гарантия и возврат
  • Отзывы и комментарии
  • Сертификаты

Оплата заказа
Вы можете оплатить заказ одним из следующих способов:

  • Оплата наличными или банковской картой курьеру при получении
  • Оплата банковской картой на сайте (Visa или MasterCard)
  • Оплата наличными или банковской картой в центральном офисе
  • Оплата по счету (безналичный расчет для юридических и физических лиц)

*Возможность оплаты заказа тем или иным способом зависит от города доставки и наличия товара на складе.

Доставка заказа
Воспользуйтесь следующими вариантами получения заказа:

  • Доставка курьером до двери (ПН-СБ с 09-00 до 22-00)
  • Самовывоз с пункта выдачи (карта пунктов выдачи)
  • Самовывоз с центрального склада (ПН-ПТ с 09-00 до 17-00)

*Возможность доставки зависит от города. Время доставки обговаривается с курьером. Подробная информация о доставке заказов

Гарантия на товары
На представленные товары осуществляется официальная гарантия производителя 12 месяцев.
На ряд товаров с маркировкой «Гарантия 2 года» осуществляется расширенная гарантия производителя 24 месяца.

Возврат товаров
При покупке товара из наличия на складе АСБЕРГ АС, покупатель имеет право осуществить возврат товара в течение 60 дней с момента покупки.

Возврат качественного товара осуществляется при соблюдении в совокупности следующих условий:

  • товар не находился в употреблении;
  • полностью сохранен товарный вид;
  • сохранены потребительские свойства;
  • не нарушены пломбы и фабричные ярлыки;
  • имеются чеки (кассовый, товарный) а также иные документы, подтверждающие оплату товара.
  • имеется документ, подтверждающий факт и условия покупки указанного товара.

Товар может быть возвращен путем:

  • Лично на складе компании (г. Подольск) с 09-00 до 17-00.
  • Путем отправки почтовой или курьерской службой

Для возврата товара покупателю необходимо заполнить заявление о возврате товара.
Подробная информация по возврату товара

Автоматический трехполюсный выключатель: устройство, принцип работы

Электрическое оборудование стабильно работает в штатном режиме при условии обеспечения номинальных параметров тока в сети. Но при коротком замыкании или в результате перегрузки сети возникает угроза разрушения электропроводки, создаются условия для выхода из строя электроприборов. Для защиты проводки и электрооборудования в трехфазных сетях, применяют автоматический трехполюсный выключатель, обеспечивающий безопасность локальных цепей.

Это коммутационное устройство может отключать номинальные токи в ручном режиме или автоматически разрывать перегруженные либо аварийные линии. Особенность работы трёхполюсного выключателя в том, что он одновременно коммутирует все три фазы, что очень важно для защиты электромоторов. В отличие от плавкой вставки, трёхполюсники рассчитаны на многократное срабатывание и обладают стабильностью уставки, заложенной в конструкции прибора.

Устройство

Автоматический выключатель конструктивно состоит из трёх автоматов, объединённых в одно устройство (модульная конструкция). Каждый автомат, независимо от других, реагирует на аномальные отклонения токов, однако, благодаря планке, соединяющей рычажки управления, замыканий цепей или их размыкание происходит одновременно по трём фазам. На рисунке 1 показано фото типичного модульного выключателя.

Рис. 1. Трёхполюсный автомат

Существуют конструкции, в которых механизмы заключены в один корпус, с одним рычагом управления. Такое строение характерно для мощных промышленных трёхполюсных автоматов.

Рассмотрим устройство трёхполюсного автомата на примере модульного бытового автоматического выключателя (см. рис. 2).

Рис. 2. Конструкция автоматического выключателя

Конструктивные узлы:

  • силовые контакты;
  • дугогасительный механизм;
  • расцепители (устройства для разъединения контактов);
  • механизм взвода;
  • рычаг управления;
  • клеммы полюсов автомата для подключения проводов.

Расцепители бывают тепловыми и электромагнитными. Чаще всего применяются в комбинации. Силовые контакты расположены в дугогасительной решётчатой или щелевой камере. В мощных выключателях используют комбинированные камеры, сочетающие в себе решётчатые и щелевые конструкции.

Возле контактов может быть вмонтирована пластиковая вставка, которая при испарении выделяет газы, используемые для гашения дуги. Поток раскалённых газов или воздуха проходит через дугогасительную камеру и выходит в атмосферу по специальному каналу для отвода выпускных паров.

Для защиты цепей используются разные виды трёхполюсных выключателей, но их устройство существенно не отличается от конструкции приведённой выше.

На схемах устройства изображаются так, как показано на рис. 3.

Рис. 3. Изображение на схемах

Механизмы расцепления

Исполняющим элементом конструкции является механизм расцепления, который состоит из коромысел, рычагов, пружин и защёлок, обеспечивающих мгновенное размыкание электрической цепи. Этот механизм приводят в действие расцепители, которые по принципу действия делятся на типы:

  • термобиметаллические – пластины с памятью;
  • электромагнитные – соленоид с сердечником;
  • электронные, управляемые полупроводниковыми элементами;
  • микропроцессорные, на базе интегральных микросхем.

Напоследок заметим, что в некоторых промышленных образцах выключателей применяются электромеханические, электромагнитные, пневматические и другие типы приводов для управления автоматами. Это позволяет персоналу включать либо отключать устройства дистанционно.

Принцип работы

В рабочем состоянии автоматического выключателя его контакты находятся в замкнутом положении. Номинальные токи свободно протекают через автомат. В таком состоянии устройство находится до тех пор, пока его не выключит оператор или токи нагрузки не превысят наперёд заданных значений.

Возможны два случая:

  1. Отключение в результате КЗ (происходит без выдержки времени).
  2. Разрыв цепи вследствие её перегрузки, которая длится дольше заданного промежутка времени.

При коротком замыкании резко возрастает ток в защищаемой электрической сети, в результате чего срабатывает электромагнитный расцепитель, приводя в действие рычаги механизма расцепления. В течение 0,01 – 0,02 секунды происходит обесточивание проводки. За такой короткий промежуток времени она провода не успевают сильно нагреться.

Благодаря наличию дугогасительной камеры исключена возможность протекания тока по плазменному каналу разряда. Это, во-первых, защищает контакты от выгорания и залипания, а во-вторых – сводит к минимуму время отключения аварийного участка электрической сети.

Читать еще:  Принцип работы автоматического выключателя

Параметры срабатывания электромагнита рассчитаны на аварийные токи. Однако, на превышение номинальных токов в результате перегрузок, создаваемых потребителями, данное устройство не реагирует. В таких случаях для защиты проводки используется биметаллический расцепитель.

Он работает по принципу: при возрастании нагрузки в течение определённого периода (промежуток времени задаётся производителем) нагреваются биметаллические пластины. Если нагрузка не уменьшается, одна из пластин начинает изгибаться, приводя в действие коромысло, связанное с рычагом механизма расцепления. Под усилием пружины происходит скачкообразное срабатывание защиты. Повторное включение возможно только после остывания теплового расцепителя.

В случае, когда перегрузка была кратковременной (например, при запуске электромотора), пластина не успевает нагреться. При возвращении параметров электрической сети к норме, трёхполюсный выключатель продолжает работать в штатном режиме.

Тепловые уставки регулируются винтом (см. рис. 2). При необходимости можно, в небольших пределах, изменить стандартные регулировки. Изменение уставок позволяет изменить чувствительность трёхполюсного выключателя, что иногда бывает полезно, при ложных срабатываниях защиты. Но имейте ввиду – такие действия оправданы лишь в том случае, когда вы уверены в том, что ваша электропроводка способна выдержать повышенные нагрузки локальной сети.

В некоторых моделях функции тепловых контактов могут выполнять электромагнитные реле, оборудованные гидравлическими замедлителями. Их преимущество в том, что нет надобности в ожидании остывания пластин для повторного включения. Недостаток – ограниченное время срабатывания. Если нагревание пластины может длиться от нескольких секунд до часа (при умеренных перегрузках), то электромагнит с замедлителем отключит питание гораздо быстрее.

Технические характеристики

График на рисунке 4 прекрасно иллюстрирует критичные характеристики выключателей типов B, C, D.

Рис. 4. График срабатывания защиты

Обратите внимание на зоны защиты от перегрузок и от КЗ. Зона B характерна для выключателей, применяемых в защите линий освещения или очень протяжённых линий. Отключение происходит в течение 7 – 15 секунд, при достижении током величины, кратной номинальному: от 3·In до 5·In,где In номинальный ток.

В зоне C тепловая защита сработает в течение 0,5 – 1,5 с, при достижении нагрузки от 5·In до 10·In. Применяется в линиях с умеренными пусковыми токами.

Зона D – Это уже электромагнитная защита от КЗ. Время отключения 0,01 – 0,02 с.

Промышленные автоматы типа Z, L, K, имеют параметры теплового отключения от 8·In до 12 ·In.

Приводим таблицу основных характеристик некоторых типов трёхполюсных автоматических выключателей серии А3700.

*ПКС – предельное значение тока, с которым выключатель может справиться несколько раз.

**ОПКС – критическая величина тока, отсекаемого автоматическим выключателем не более 1 раза.

Область применения

Основное назначение автоматических трёхполюсных выключателей – защита электрических линий от перегрузок и КЗ, а также трёхфазного электрооборудования. Массовое применение автоматы нашли на производстве, где используются различные станки и прочее оборудование с электроприводом.

В бытовых электросетях выключатели применяются реже, так как в основном используется однофазная сеть. Но если кто-то пользуется трёхфазной сетью, то для защиты проводки целесообразно применять трёхполюсные выключатели модульной конструкции. Такие устройства компактные, надёжные, имеют удобное крепление.

Видео по теме

Автомат 3х фазный

Сделано
в России

Выключатель автоматический двухполюсный 32A С ВА47-063Про 4.5kA (7000129)

  • Код товара 1725433
  • Артикул 7000129
  • Производитель Контактор/MCB 4500A

Сделано
в России

Выключатель автоматический двухполюсный 32A С ВА47-063Про 4.5kA (7000129)

  • Код товара 1725433
  • Артикул 7000129
  • Производитель Контактор/MCB 4500A

Сделано
в России

С этим покупают Посмотреть

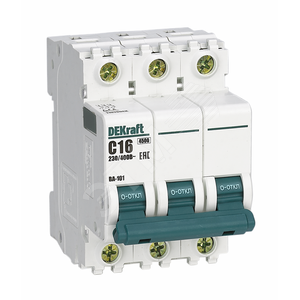

Выключатель автоматический трехполюсный 32А D ВА-101 4.5кА

  • Код товара 9810806
  • Артикул 11129DEK
  • Производитель DEKraft/ВА-101

Выключатель автоматический двухполюсный 32А С ВА47-100Про 10kA (7000324)

  • Код товара 8453139
  • Артикул 7000324
  • Производитель Контактор/MCB 10000A

Сделано
в России

Выключатель автоматический четырехполюсный 32А С ВА47-100Про 10kA (7000364)

  • Код товара 5109961
  • Артикул 7000364
  • Производитель Контактор/MCB 10000A

Сделано
в России

Выключатель автоматический однополюсный 32А С ВА47-100Про 10kA (7000304)

  • Код товара 8382200
  • Артикул 7000304
  • Производитель Контактор/MCB 10000A

Сделано
в России

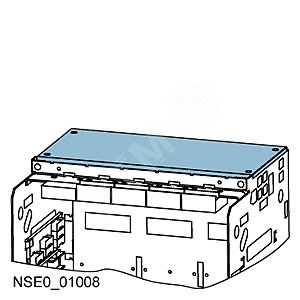

Принадлежность для 3WL Крышка дугогасительной камеры для выкатного выключателя размер I 3п

  • Код товара 8667145
  • Артикул 3WL9111-0AS32-0AA0
  • Производитель SIEMENS

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ СТАЦИОНАРНОГО ИСПОЛНЕНИЯ 3-Х ПОЛЮСНЫЙ, ТИПОРАЗМЕР II, МЭК IN=2000A ДО 600V DC ПРИСОЕДИНЕНИЕ ЗАДНЕЕ ГОРИЗОНТАЛЬНОЕ СВЕРХУ/СНИЗУ БЕЗ МАКСИМАЛЬНОГО РАСЦЕПИТЕЛЯ С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С ЭЛЕКТРИЧЕСКИМ+МЕХАНИЧЕСКИМ (3WL1220-8AA32-3FA4-Z)

  • Код товара 750877
  • Артикул 3WL1220-8AA32-3FA4-Z A05+S07
  • Производитель SIEMENS

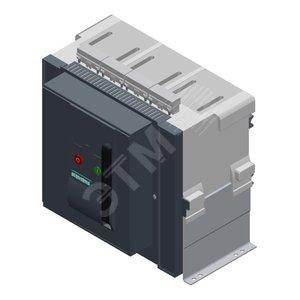

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ СТАЦИОНАРНОГО ИСПОЛНЕНИЯ 3-Х ПОЛЮСНЫЙ, ТИПОРАЗМЕР II, МЭК IN=4000A ДО 600V DC ПРИСОЕДИНЕНИЕ ЗАДНЕЕ ГОРИЗОНТАЛЬНОЕ СВЕРХУ/СНИЗУ БЕЗ МАКСИМАЛЬНОГО РАСЦЕПИТЕЛЯ С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С ЭЛЕКТРИЧЕСКИМ+МЕХАНИЧЕСКИМ (3WL1240-8AA32-3FA4-Z)

  • Код товара 8094611
  • Артикул 3WL1240-8AA32-3FA4-Z A05+S07
  • Производитель SIEMENS

С этим покупают Посмотреть

Комбинация розеток AMAXX 930015

  • Код товара 7650896
  • Артикул 930015
  • Производитель MENNEKES/AMAXX

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Выключатели автоматические АББ бытовые трехфазные

Автоматические выключатели — неотъемлемая часть электрического снабжения в любом доме.

Скачки напряжения могут мгновенно испортить всю вашу технику, подключенную к сети, в то время как автомат отключает подачу напряжения при аномальных условиях (таких как короткое замыкание).

Автоматы ABB выделяются на рынке своей невероятной надежностью (все автоматические выключатели сделаны в Германии!), выгодной ценой и огромной линейкой товаров. На нашем сайте вы сможете подобрать себе автомат, исходя из количества его фаз, номинального тока и класса срабатывания, а также по сериям и по назначению: бытовому и техническому.

Интересуетесь, чем различаются автоматы S200 и SH200L? Вот ответ!
Узнайте, как устроен автоматический выключатель.

Магазин «Синэл-Электрика»:

  • Магазин находится в 7 минутах ходьбы от метро Сокол.
  • У нас только официальная продукция.
  • Доставим Вашу покупку не только по Москве, но и по всей России.
  • Показать только бытовые автоматы
  • Поставляется под заказ
  • Поставляется со склада в Москве
  • Все автоматические выключатели ABB
Количество фаз: Все1 фаза (1P)2 фазы (2P)3 фазы (3P)4 фазы (4P)
Номинальный ток: Все6A8A10A13A16A20A25A32A40A50A63A
Класс срабатывания: ВсеТип BТип C
Серия: ВсеBasic MS200SH200SH200L
  • Предыдущая
  • 1
  • 2
  • 3
  • Следующая

  • Предыдущая
  • 1
  • 2
  • 3
  • Следующая

Автоматы ABB серий S200 и SH200L

Автоматы серии S200 относятся к профессиональному сегменту выключателей ABB. Широкий модельный ряд включает в себя устройства, подходящие и для бытовых электроустановок, и для коммерческих, и для сложных промышленных систем. Они имеют удобные двойные зажимы, позволяющие одновременно подсоединять по два проводника, как снизу, так и сверху. Есть возможность подключения дополнительных аксессуаров. Автоматы S200 поставляются в одно-, двух-, трех- и четырехполюсном исполнении, характеристики срабатывания — В, С, D, K и Z.

Читать еще:  Про электрические аппараты защиты для чайников: автоматические выключатели

Автоматы SH200L — облегченная версия устройств серии S200, входящая в линейку Compact Home для жилых и небольших офисных помещений. Снижение стоимости этой серии достигнуто за счет уменьшения номинальной коммутационной способности и сокращения модельного ряда. Не рекомендуется использовать в качестве вводных автоматов. Кроме того, отсутствует возможность подключения дополнительных сигнальных и управляющих устройств. Как и автоматы старшей серии, они поставляются в одно-, двух-, трех- и четырехполюсном исполнении, характеристика срабатывания — C.

Технические характеристикиS200SH200L
Номинальный ток0,5–63 А6–40 А
Напряжение230/400 В
Номинальная отключающая способность6, 10, 15 и 25 кА4,5 кА
Сечение подключаемого кабелядо 25 мм 2

Все автоматические выключатели поставляются по официальным каналам с заводов в Германии. Приобретая автоматы ABB в нашем магазине, Вы можете быть уверены в высоком качестве поставляемого товара.

Для получения подробной информации о линейке автоматов скачайте официальный каталог ABB.

Устройство автоматического выключателя

1. Рычажок. Производит включение и выключение подачи тока на клеммы.

2. Винтовые клеммы. Необходимы для подвода и закрепления контактов, подводимых к автомату.

3. Подвижный контакт. Подпружинен, необходим для быстрого расцепления контактов.

4. Неподвижный контакт. Осуществляет коммутацию цепи с подвижным контактом.

5. Биметаллическая пластина. При превышении допустимого значения пластина нагревается, изгибается и приводит в действие механизм расцепления.

6. Регулировочный винт. Служит для настройки тока срабатывания.

7. Соленоид. Подвижный сердечник, который также приводит в действие механизм расцепления.

8. Дугогасительная решетка. Предотвращает возникновение электрической дуги при расцеплении контактов.

9. Защелка. Фиксирует корпус на DIN-рейке.

Установка трехфазного дифавтомата

Для того чтобы сгладить последствия ошибочных действий со стороны пользователей электросетей, и сделать более безопасным и комфортным процесс использования электроэнергии, применяют устройства защиты. Одним из видов таких устройств является трехфазный дифференциальный автомат.

Назначение и применение

Дифавтомат обязательно применяется в условиях, когда возможно непроизвольное механическое повреждение изоляции проводников или пробой из-за высокой влажности, то есть когда возникает риск поражения человека или животных электрическим током.

На практике это могут быть места пребывания большого количества людей (концертные залы, торговые комплексы), помещения для разведения и содержания животных, бассейны, бани, ванны с джакузи, производственные цеха.

Правилами устройства электроустановок рекомендуется применение дифференциального автомата и в иных случаях, когда требуются повышенные требования к безопасности.

Очевидно, что на объектах электрохозяйства, питающихся от трехфазной сети переменного тока, необходимо применение трехфазного дифавтомата.

Дифавтомат является прибором, объединяющим в своей конструкции два других – автоматический выключатель и дифференциальное реле или устройство защитного отключения (УЗО).

Два этих устройства совершенно разные и по конструкции и по принципу действия. Заменять одно другим недопустимо. Иногда по стоимости трехфазный дифавтомат выходит дороже, чем УЗО и автоматический выключатель вместе взятые. В этом случае собственник решает, что лучше устанавливать на трехфазную сеть.

Необходимость в установке

Чтобы понять, насколько важно применение одного и второго устройства, надо рассмотреть такую ситуацию. Допустим, в помещении установлен небольшой электронагреватель мощностью до 1 кВт. Заземляющий контакт в питающем шнуре может отсутствовать.

В случае пробоя и замыкания фазного провода на корпус нагревателя, между корпусом и «землей» возникает разница потенциалов. Автоматический выключатель при этом останется включенным, так как значение тока в цепи не повысилось.

При касании нагревателя может последовать поражение током. Установка УЗО обеспечит отключение раньше, чем значение тока вырастет до опасных величин.

В случае короткого замыкания УЗО определит его, как нагрузку, и продолжит работать до тех пор, пока внутри не сгорят обмотки трансформатора. В этом случае поможет автомат. Отключение произойдет сразу после контакта фазного и нулевого проводников.

Если повреждена изоляция питающего шнура, лежащего на сыром деревянном полу, возможно возникновение тока в месте контакта между фазным проводником и полом. При некоторых условиях возможен нагрев и возгорание древесины. В этом случае раньше сработает УЗО, в то время как автоматический выключатель может не среагировать.

Наиболее целесообразным в рассмотренных ситуациях будет подключение дифавтомата, так как в распределительном щите монтаж его намного компактнее.

Если нельзя найти трехфазный дифавтомат с нужными токовыми характеристиками, то устанавливают УЗО и выключатель совместно.

Внешний вид

Внешне трехфазный дифавтомат представляет собой корпус из термостойкой пластмассы с восемью винтовыми клеммами, к которым подключаются питающие провода (сверху корпуса), и провода, к которым подключается нагрузка (снизу). На корпус нанесена схема внутреннего устройства.

Конструктивно трехфазный дифавтомат является прибором, объединяющим в одном корпусе трехфазное дифференциальное реле и трехфазный автоматический выключатель. Монтируется он, как правило, на стандартную DIN-рейку 35 миллиметров и может занимать 6-7 модулей.

Принцип работы

Внутри трехфазного дифавтомата расположен трансформатор, катушки которого намотаны на тороидальный сердечник. При намотке катушек используются четыре отрезка провода – 3 фазы и ноль.

При подключении нагрузки в трансформаторе возникают магнитные потоки от фазных и нулевого проводов. При отсутствии утечки суммарный ток в фазных проводниках равен току в нулевом проводнике, но противоположен по значению.

В результате суммарный магнитный поток трансформатора равен нулю. В случае возникновения в цепи хотя бы в одном из проводов тока утечки, появляется магнитный поток и, воздействуя на обмотку электромагнитного реле, вызывает его срабатывание. В результате трехфазный дифавтомат отключается.

В случае возникновения сверхтоков в цепи, при отсутствии утечки, дифавтомат выключается при срабатывании механизма свободного расцепления контактов. Этот механизм может приводиться в действие тепловым или электромагнитным расцепителем.

Тепловой расцепитель содержит в конструкции биметаллическую пластину, которая нагревается при возникновении тока заданной величины и, изменяя геометрию, воздействует на механизм.

Электромагнитный расцепитель состоит из соленоидной катушки, сердечник которой втягивается в корпус при повышении значения силы тока в любом из фазных проводов, и в определенный момент происходит срабатывание механизма.

Монтаж

Правила монтажа дифавтомата в трехфазной сети, такие же, как в однофазной, только количество фазных проводов увеличено.

Трехфазный дифавтомат устанавливается непосредственно перед нагрузкой, потребляющей трехфазный ток, либо на входе в электроустановку, в которой нагрузка распределяется по фазам после дифавтомата.

Главным условием для правильной работы трехфазного дифавтомата является недопустимость установки его в схемы, в которых нулевой проводник соединяется с заземляющим.

Перед установкой корпус устройства надо осмотреть, чтобы не было трещин и других явных дефектов. Монтаж проводят, предварительно отключив напряжение в сети.

Дифавтомат закрепляют на рейке, зачищают изоляцию соединительных проводов и подключают их в разъемы согласно схеме. Входные провода должны идти сверху. После этого подают напряжение и проверяют, как работает электросеть. На этом установка закончена.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
